Эвтектическое превращение в сплавах: кинетика и структура

Эвтектическое превращение - это одновременная кристаллизация жидкого расплава сразу в две твёрдые фазы при постоянной температуре. На диаграмме состояния это лишь одна особая точка, но реальный процесс, идущий в ней, устроен интереснее статичной картинки: превращение начинается только при переохлаждении ниже равновесной температуры, идёт с конечной скоростью и оставляет после себя характерную пластинчатую структуру, тонкость которой зависит именно от скорости охлаждения. Ниже разберём, откуда берётся движущая сила превращения, как переохлаждение связано со скоростью роста и межпластиночным расстоянием и почему на кривой охлаждения появляется температурная площадка. Чтобы сразу увидеть эти зависимости в числах, покрутите калькулятор ниже - он считает скорость фронта, шаг структуры и время превращения для трёх реальных эвтектических сплавов.

Что происходит при эвтектическом превращении

В эвтектической точке диаграммы состояния жидкость строго определённого состава при охлаждении распадается сразу на две твёрдые фазы:

$\text{Ж} \;\rightleftharpoons\; \alpha + \beta$

Формально это выглядит как единственная реакция при единственной температуре $T_E$. Но у неё есть механизм: на фронте кристаллизации бок о бок растут пластины (или стержни) фазы $\alpha$ и фазы $\beta$, а атомы обоих компонентов перераспределяются между ними прямо перед фронтом за счёт диффузии в жидкости. Именно совместный, кооперативный рост двух фаз - визитная карточка эвтектического превращения, отличающая его от обычной кристаллизации одной фазы из раствора.

Результат такого роста - не крупные отдельные зёрна, а мелкодисперсная смесь чередующихся пластин $\alpha$ и $\beta$, которую и называют эвтектикой. Масштаб этого чередования - межпластиночное расстояние $\lambda$ - не случайная величина, а прямое следствие того, насколько быстро шло превращение.

Переохлаждение как движущая сила превращения

Строго при температуре $T_E$ превращение идёт бесконечно медленно: система находится в равновесии, и у неё нет причины куда-либо смещаться. Реальный рост фаз возможен только при переохлаждении

$\Delta T = T_E - T,$

где $T$ - фактическая температура фронта кристаллизации. Переохлаждение создаёт разницу свободной энергии между жидкостью и растущими кристаллами - именно эта разница и толкает превращение вперёд, компенсируя два препятствия сразу: диффузию компонентов вдоль фронта (атомам $\alpha$-образующего элемента нужно успеть уйти к растущей пластине $\alpha$, а не остаться под пластиной $\beta$) и энергию новых межфазных границ $\alpha/\beta$.

Чем больше $\Delta T$, тем сильнее движущая сила и тем быстрее растёт фронт. Но у слишком мелкой структуры своя цена - огромная суммарная площадь границ $\alpha/\beta$, поэтому система не может одновременно расти бесконечно быстро и оставаться сколь угодно грубой: скорость роста и шаг структуры оказываются жёстко связаны через одно и то же переохлаждение.

Скорость роста эвтектики и закон Зинера-Джексона-Ханта

Рассчитать для своей задачи

Классическая теория эвтектического роста (Зинер, затем Джексон и Хант) связывает скорость фронта $v$ и межпластиночное расстояние $\lambda$ простым соотношением

$\lambda^2 v = k_v,$

где $k_v$ - ростовая константа, своя для каждой пары фаз. Вторая связь - между шагом структуры и переохлаждением:

$\lambda \, \Delta T = k_\lambda.$

Подставив $\lambda = k_\lambda/\Delta T$ в первое соотношение, получаем скорость роста как функцию только переохлаждения:

$v(\Delta T) = \frac{k_v}{\lambda^2} = \frac{k_v}{k_\lambda^{2}}\,\Delta T^{2}.$

Скорость растёт пропорционально квадрату переохлаждения - удвоив $\Delta T$, получаем вчетверо более быстрый фронт. Для оловянно-свинцового припоя (эвтектика Sn-Pb, $T_E = 183\,{}^\circ\text{C}$) при $k_\lambda = 24$ мкм·К и $k_v = 250$ мкм³/с переохлаждение $\Delta T = 5$ К даёт скорость роста около $10{,}85$ мкм/с.

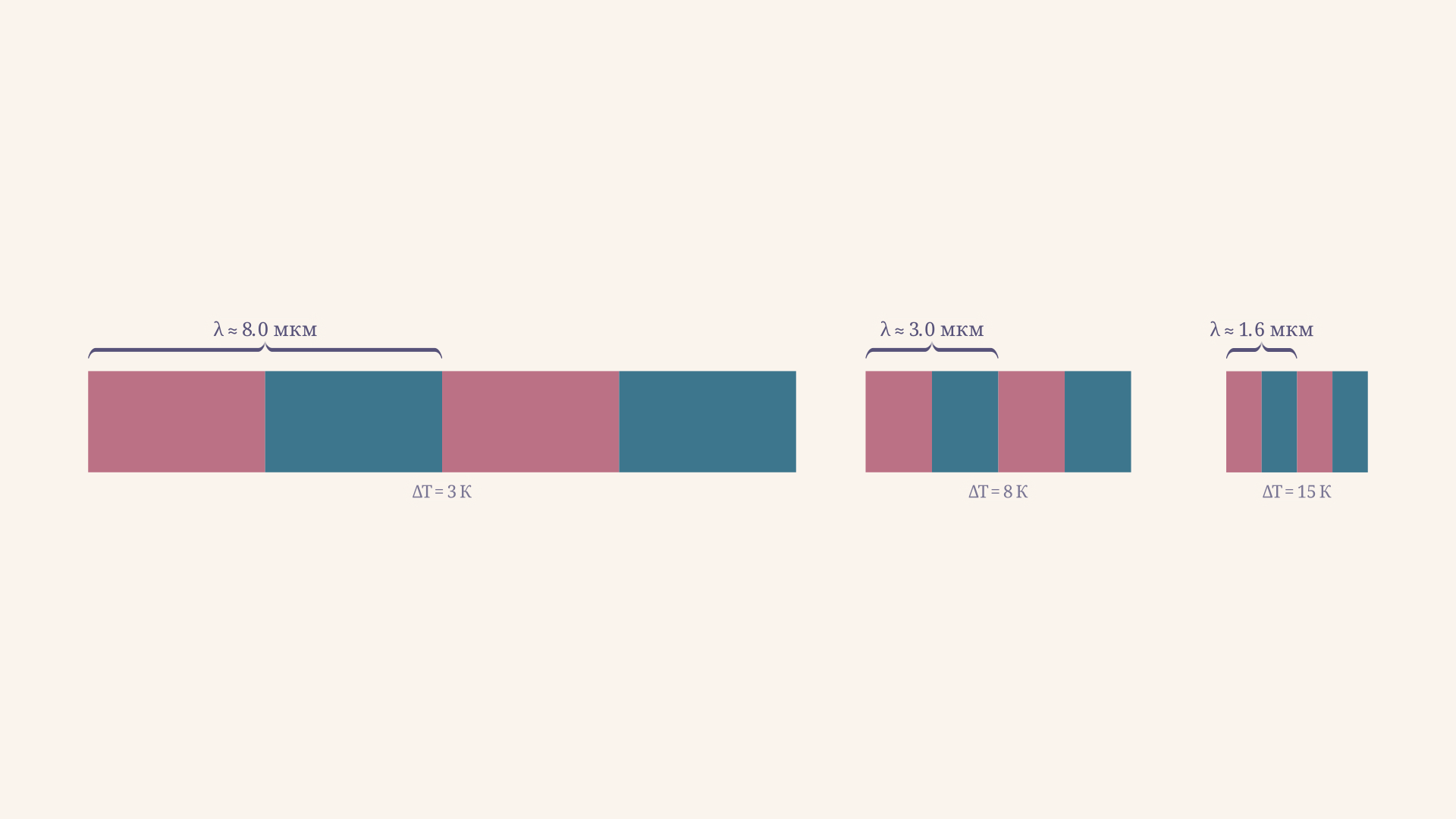

Межпластиночное расстояние: почему структура мельчает при быстром охлаждении

Рассчитать для своей задачи

Из $\lambda = k_\lambda/\Delta T$ видно: чем сильнее переохлаждение, тем меньше шаг структуры. Физика проста - при большом $\Delta T$ атомам компонентов не хватает времени продиффундировать далеко вдоль фронта, поэтому энергетически выгоднее чаще чередовать тонкие пластины $\alpha$ и $\beta$, чем редко - толстые. При медленном охлаждении (малое $\Delta T$) диффузия успевает пройти на большее расстояние, и структура получается грубой.

Это прямое технологическое следствие: быстро охлаждённый (закалённый из расплава) эвтектический сплав получает мелкую, плотную структуру и обычно более высокую прочность и твёрдость, чем тот же сплав, застывший медленно в толстой массивной отливке.

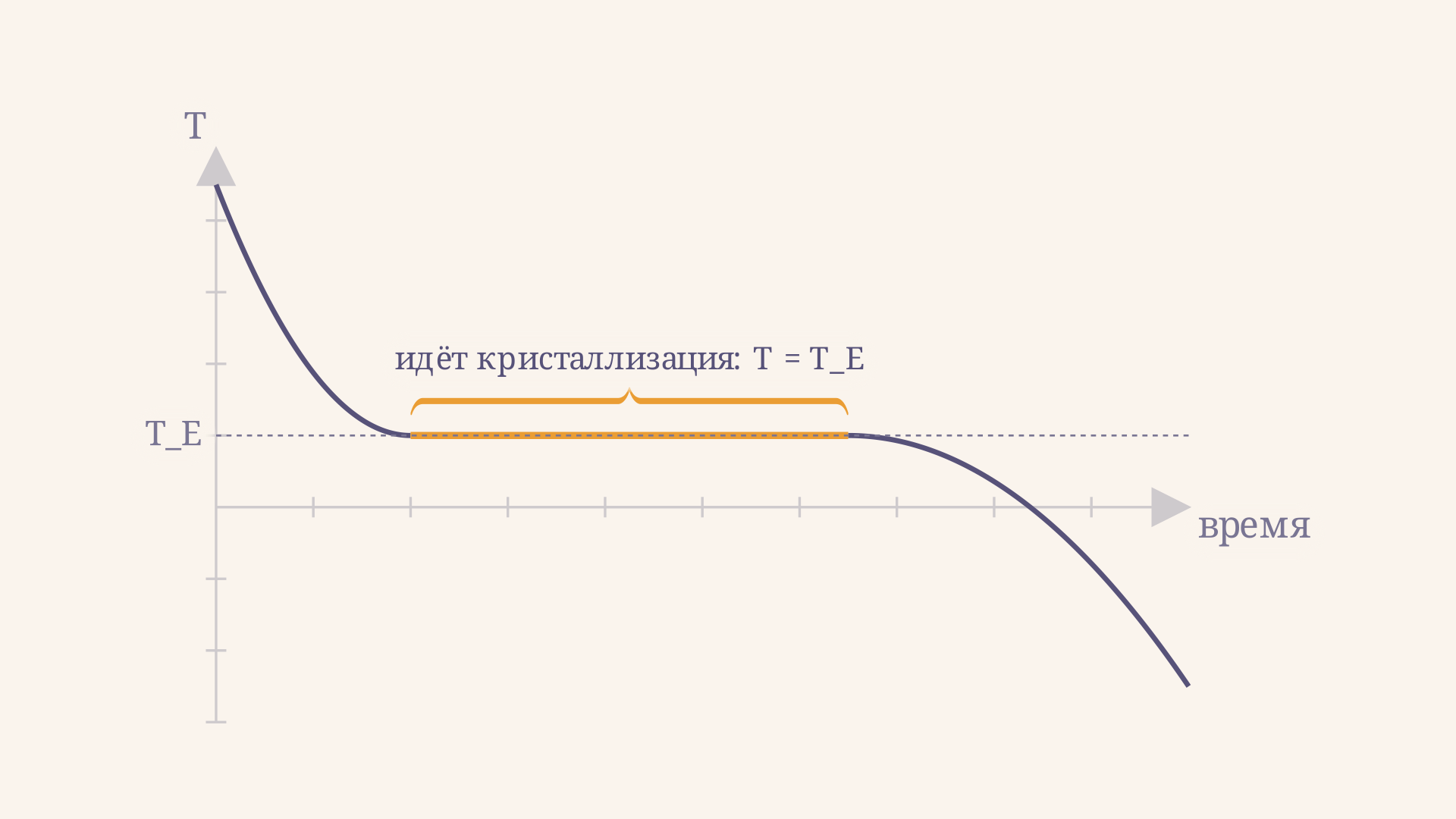

Кривая охлаждения: почему температура «стоит» во время превращения

При записи температуры образца во времени эвтектическое превращение выдаёт характерный признак - горизонтальную площадку на кривой охлаждения. Пока идёт кристаллизация, выделяется скрытая теплота превращения, и пока скорость этого тепловыделения уравновешивает отвод тепла в окружающую среду, температура фронта почти не меняется.

Рассчитать для своей задачи

Формально это следствие правила фаз: в эвтектической точке число степеней свободы равно нулю, поэтому температура трёхфазного равновесия жидкость-$\alpha$-$\beta$ фиксирована, пока в системе остаётся хоть немного жидкости. Как только последняя капля расплава кристаллизуется, площадка заканчивается, и температура твёрдого слитка снова начинает падать. Подробный вывод правила фаз для таких систем и то, как читать саму диаграмму состояния - в материале про эвтектику бинарной системы.

Практическое значение: почему инженеры управляют скоростью охлаждения

Связь $\lambda \propto 1/\Delta T$ и $v \propto \Delta T^2$ - не абстракция, а рабочий инструмент литейщика и термиста. В силуминах (эвтектических сплавах Al-Si) модификаторы искусственно повышают эффективное переохлаждение перед фронтом, измельчая пластины кремния и повышая пластичность отливки - подробнее в материале о модифицировании структуры сплавов. В белом чугуне эвтектика (ледебурит) кристаллизуется при температуре около $1147\,{}^\circ\text{C}$, а её тонкая пластинчатая структура определяет высокую твёрдость и хрупкость отливки. В антифрикционных баббитах, наоборот, важна не только сама эвтектика, но и форма твёрдых включений в мягкой матрице - об этом в статье про оловянные и свинцовые баббиты. Во всех трёх случаях скорость охлаждения отливки - главный рычаг, которым инженер управляет итоговым шагом структуры, не меняя ни состав сплава, ни температуру плавления.

Частые ошибки

• Считают, что эвтектическое превращение идёт ровно при $T_E$. На деле рост возможен только при переохлаждении $\Delta T > 0$; $T_E$ - это равновесная температура, при которой движущей силы роста ещё нет.
• Путают направление зависимости шага структуры: думают, что более быстрое охлаждение даёт более крупные пластины. Верно обратное - $\lambda$ обратно пропорционален $\Delta T$, быстрое охлаждение измельчает структуру.
• Забывают квадратичную зависимость скорости роста от переохлаждения и считают связь линейной - это занижает оценку скорости фронта при большом $\Delta T$ и завышает при малом.
• Приписывают температурную площадку на кривой охлаждения одной лишь инертности термометра. Причина - выделение скрытой теплоты при нонвариантном ($F=0$) трёхфазном равновесии.
• Игнорируют, что константы $k_\lambda$ и $k_v$ - индивидуальные характеристики конкретной пары фаз, а не универсальные числа: у разных эвтектических систем шаг структуры при одном и том же $\Delta T$ отличается в разы.

FAQ

Почему эвтектика растёт как единый согласованный фронт, а не как две отдельные фазы по очереди? Потому что рост двух фаз бок о бок минимизирует путь диффузии: атомам, «лишним» под растущей пластиной $\alpha$, достаточно сместиться на полшага структуры до соседней пластины $\beta$, а не диффундировать через весь объём жидкости. Кооперативный рост энергетически выгоднее последовательного.

Можно ли получить сколь угодно мелкую эвтектическую структуру, просто увеличивая скорость охлаждения? Практически - да, до определённого предела: при очень большом переохлаждении диффузия перед фронтом настолько подавляется, что рост может смениться на бездиффузионный (например, при закалке из расплава), и простая формула $\lambda \, \Delta T = k_\lambda$ перестаёт работать в исходном виде.

Зависит ли эвтектическая температура $T_E$ от скорости охлаждения? Нет, равновесная $T_E$ - характеристика самой системы (состав и давление). От скорости охлаждения зависит фактическое переохлаждение $\Delta T$, при котором реально идёт кристаллизация, а вместе с ним - скорость роста и получившийся шаг структуры.

Коротко

Эвтектическое превращение - это кооперативный рост двух твёрдых фаз из жидкости, возможный только при переохлаждении $\Delta T = T_E - T$ ниже равновесной температуры. Классическая связь $\lambda \, \Delta T = k_\lambda$ показывает, что межпластиночное расстояние обратно пропорционально переохлаждению, а $\lambda^2 v = k_v$ вместе с ней даёт квадратичный рост скорости фронта $v \propto \Delta T^2$. Быстрое охлаждение измельчает структуру и повышает прочность сплава, а само превращение выдаёт себя температурной площадкой на кривой охлаждения - следствием выделения скрытой теплоты при нонвариантном равновесии жидкость-$\alpha$-$\beta$.
