Момент инерции тела относительно оси: как определить

Момент инерции тела относительно оси показывает, насколько тело «сопротивляется» изменению своей угловой скорости, и в задачах динамики вращения играет ту же роль, что масса в задачах поступательного движения. Но в отличие от массы момент инерции зависит не только от того, сколько вещества в теле, а ещё и от того, как это вещество распределено вокруг конкретной оси - одно и то же тело имеет разный момент инерции относительно разных осей. Ниже разберём точное определение момента инерции тела относительно оси, готовые формулы для стержня, диска, кольца и шара, теорему Гюйгенса-Штейнера для переноса оси и решим типовую задачу с числами. Чтобы сразу увидеть, как масса, размер тела и положение оси влияют на итоговое значение, покрутите калькулятор ниже - он показывает и параболу Штейнера, и сравнение форм тел.

Что такое момент инерции тела и как он определяется

Формально момент инерции тела относительно оси - это сумма произведений масс всех точек тела на квадрат их расстояния до этой оси. Для системы из $N$ материальных точек с массами $m_i$, находящихся на расстояниях $r_i$ от оси вращения:

$I = \sum_{i=1}^{N} m_i r_i^2.$

Для сплошного тела сумма переходит в интеграл по всему объёму, где $dm$ - масса бесконечно малого элемента, а $r$ - его расстояние до оси:

$I = \int r^2 \, dm.$

Обратите внимание на квадратичную зависимость от расстояния: элемент массы, отнесённый от оси вдвое дальше, вносит в момент инерции вклад в четыре раза больший при той же массе. Именно поэтому распределение вещества по объёму, а не только его количество, определяет момент инерции. Единица измерения в СИ - килограмм на метр в квадрате ($\text{кг} \cdot \text{м}^2$).

Формулы момента инерции для типовых тел

Для однородных тел стандартной формы интеграл $\int r^2\,dm$ берётся заранее, и в задачах достаточно подставить готовую формулу. Все формулы ниже - для оси, проходящей через центр масс тела:

• Тонкий стержень длиной $L$, ось перпендикулярна стержню и проходит через середину: $I_ц = \dfrac{1}{12} m L^2$.
• Тонкое кольцо (обруч) радиусом $R$, ось перпендикулярна плоскости кольца: $I_ц = m R^2$ - вся масса лежит на одном расстоянии $R$ от оси, поэтому коэффициент максимален.
• Сплошной диск или цилиндр радиусом $R$, ось совпадает с осью симметрии: $I_ц = \dfrac{1}{2} m R^2$ - часть массы ближе к оси, чем у кольца, поэтому коэффициент вдвое меньше.
• Сплошной шар радиусом $R$: $I_ц = \dfrac{2}{5} m R^2$.
• Полая тонкостенная сфера радиусом $R$: $I_ц = \dfrac{2}{3} m R^2$ - вся масса на поверхности, дальше от оси, чем у сплошного шара той же массы и радиуса.
• Квадратная пластина со стороной $a$, ось перпендикулярна плоскости и проходит через центр: $I_ц = \dfrac{1}{6} m a^2$.

Рассчитать для своей задачи

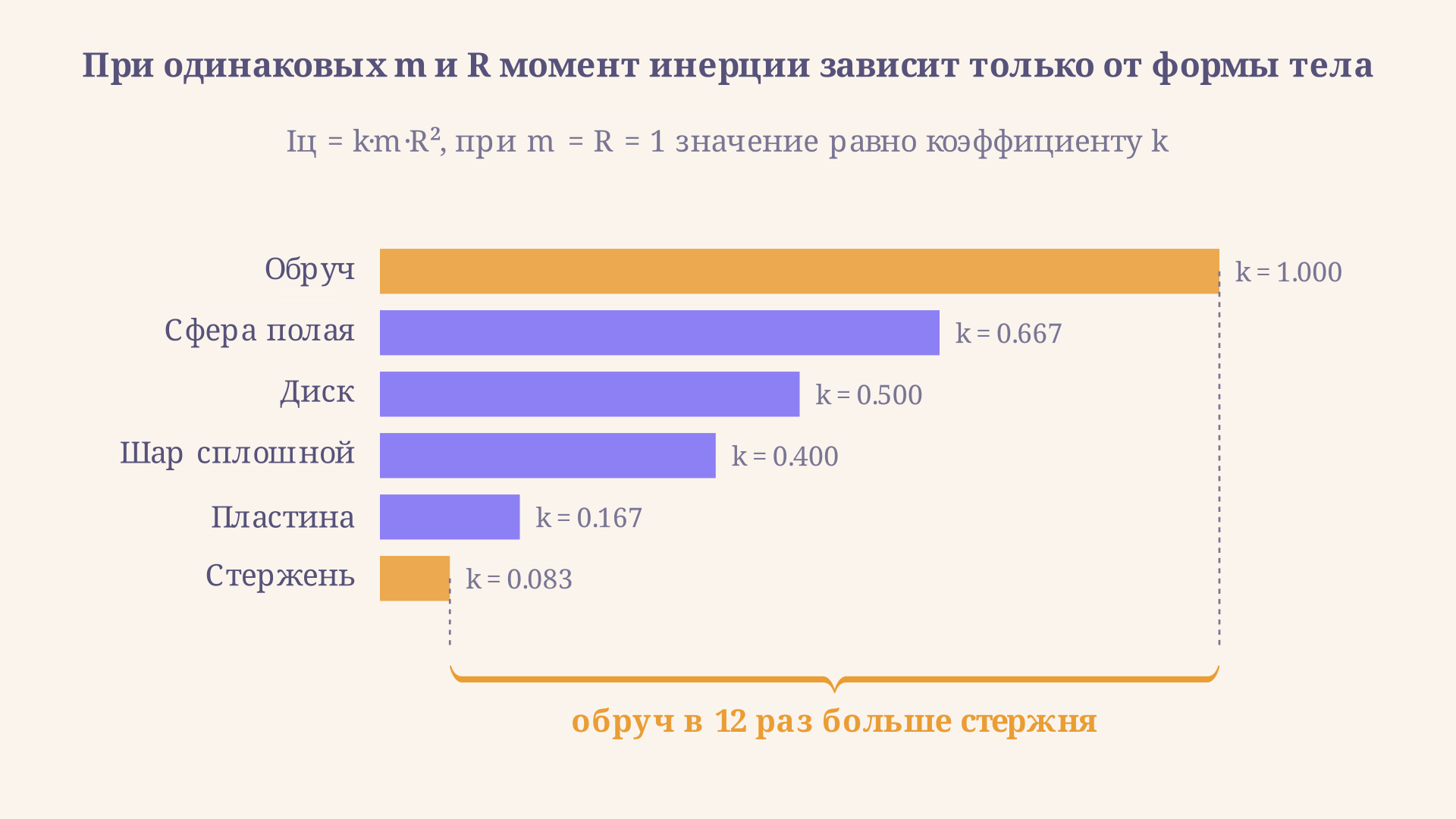

Из таблицы видно правило, которое легко запомнить: чем ближе основная масса тела сосредоточена к оси, тем меньше коэффициент при $m R^2$. Обруч, у которого вся масса лежит строго на радиусе $R$, всегда даёт наибольший момент инерции среди тел с тем же $m$ и $R$; стержень, у которого масса распределена вдоль оси симметрии и в среднем гораздо ближе к оси вращения, - наименьший.

Теорема Гюйгенса-Штейнера: перенос оси

Формулы выше верны только для оси, проходящей через центр масс. Если ось параллельна этой центральной оси, но смещена от неё на расстояние $d$, момент инерции относительно новой оси находится по теореме Гюйгенса-Штейнера:

$I = I_ц + m d^2.$

Рассчитать для своей задачи

Смысл теоремы прост: перенос оси всегда только увеличивает момент инерции, никогда не уменьшает. Минимальное значение момента инерции у тела достигается именно на оси, проходящей через центр масс, - это и есть $I_ц$ в формуле. Теорема особенно полезна, когда нужен момент инерции относительно оси, которая не проходит через центр масс, но параллельна ей: не нужно заново брать интеграл, достаточно взять табличное значение $I_ц$ и прибавить $m d^2$.

Классический пример применения - стержень, вращающийся вокруг оси через конец, а не через середину. Здесь $d = L/2$, и теорема сразу даёт:

$I = \frac{1}{12} m L^2 + m \left(\frac{L}{2}\right)^2 = \frac{1}{12} m L^2 + \frac{1}{4} m L^2 = \frac{1}{3} m L^2.$

Момент инерции стержня относительно оси через конец в четыре раза больше, чем относительно оси через центр, - интуитивно понятно: в среднем масса стержня теперь расположена вдвое дальше от оси, а зависимость квадратичная.

Аддитивность момента инерции составных тел

Момент инерции - величина аддитивная: если тело состоит из нескольких частей, момент инерции всего тела относительно данной оси равен сумме моментов инерции его частей относительно той же самой оси:

$I_{\text{тела}} = I_1 + I_2 + \dots + I_n.$

Это свойство напрямую следует из определения через интеграл - интеграл суммы элементов массы по всему телу равен сумме интегралов по его частям. На практике это позволяет разбивать сложное тело (например, маховик со спицами и ободом, или гантель из стержня и двух шаров) на простые фигуры с известными формулами, находить момент инерции каждой части относительно общей оси (используя при необходимости теорему Штейнера для смещённых частей) и складывать результаты. Такой же приём используют и при расчёте момента инерции тела человека в биомеханике, о котором подробно рассказано в статье про момент инерции тела в биомеханике.

Единицы измерения и как не спутать с моментом инерции сечения

Момент инерции тела (массовый момент инерции) измеряется в $\text{кг} \cdot \text{м}^2$ и описывает динамику вращения именно материального тела. Это не то же самое, что момент инерции сечения (осевой момент инерции площади), который используется в сопротивлении материалов при расчёте изгиба балок, измеряется в $\text{м}^4$ и вообще не содержит массы - там речь идёт о геометрии поперечного сечения, а не о распределении вещества по объёму. Если в задаче фигурируют главные центральные оси и центробежный момент - вероятно, речь идёт именно о моментах инерции сечения, а не о теме этой статьи. Спутать эти два понятия - частая ошибка именно из-за похожего названия.

Пример решения типовой задачи

Пусть сплошной однородный диск массой $m = 2$ кг и радиусом $R = 0{,}3$ м вращается вокруг оси, параллельной оси симметрии диска и отстоящей от неё на $d = 0{,}15$ м. Нужно найти момент инерции диска относительно этой оси.

Сначала находим момент инерции относительно центральной оси по табличной формуле для диска:

$I_ц = \frac{1}{2} m R^2 = \frac{1}{2} \cdot 2 \cdot 0{,}3^2 = 0{,}09 \ \text{кг}\cdot\text{м}^2.$

Затем применяем теорему Гюйгенса-Штейнера, чтобы учесть смещение оси на $d = 0{,}15$ м:

$I = I_ц + m d^2 = 0{,}09 + 2 \cdot 0{,}15^2 = 0{,}09 + 0{,}045 = 0{,}135 \ \text{кг}\cdot\text{м}^2.$

Добавка от смещения оси составила ровно $0{,}045\ \text{кг}\cdot\text{м}^2$, то есть увеличила момент инерции диска примерно на 50%. Обратите внимание, что $d$ здесь заметно меньше радиуса $R$, но вклад в момент инерции всё равно ощутимый - из-за квадратичной зависимости даже небольшое смещение оси заметно меняет итоговое значение.

Частые ошибки

• Использование формулы для оси через центр масс, когда ось смещена. Если ось не проходит через центр масс, нужна теорема Штейнера, а не табличное значение $I_ц$ напрямую.
• Перепутанное направление теоремы Штейнера. К $I_ц$ всегда прибавляют $m d^2$, а не вычитают, - момент инерции при переносе оси только растёт.
• Путаница между радиусом и диаметром. В формулах для диска, кольца и шара используется именно радиус $R$, а не диаметр; подстановка диаметра вместо радиуса завышает результат в 4 раза.
• Смешение массового момента инерции с моментом инерции сечения. Это разные физические величины с разной размерностью ($\text{кг}\cdot\text{м}^2$ против $\text{м}^4$), и формулы между ними не взаимозаменяемы.
• Забытая аддитивность. Для составного тела момент инерции нужно суммировать по частям относительно одной и той же оси, а не пытаться подобрать одну общую формулу для всей конструкции.

FAQ

Как определить момент инерции тела относительно оси, если тело неоднородно? Общее определение через интеграл $I = \int r^2\,dm$ работает всегда, но для неоднородного тела плотность зависит от координат, и интеграл приходится брать с учётом функции распределения плотности, а не по готовой табличной формуле.

Зависит ли момент инерции от угловой скорости вращения? Нет. Момент инерции - геометрическая характеристика распределения массы относительно оси, он не зависит ни от угловой скорости, ни от углового ускорения тела, а входит в уравнение динамики вращения $M = I\varepsilon$ как постоянный для данной оси коэффициент.

Почему момент инерции кольца больше, чем у диска той же массы и радиуса? Потому что вся масса кольца сосредоточена на максимальном расстоянии $R$ от оси, тогда как у диска часть массы распределена ближе к оси - а вклад в момент инерции пропорционален квадрату расстояния, поэтому в среднем диск даёт меньшее значение при той же массе и радиусе.

Коротко

Момент инерции тела относительно оси определяется как $I = \int r^2\,dm$ и показывает, как масса тела распределена относительно этой оси. Для типовых тел есть готовые формулы через коэффициент при $m R^2$: у обруча коэффициент 1, у диска 1/2, у сплошного шара 2/5, у полой сферы 2/3, у стержня через центр 1/12. Теорема Гюйгенса-Штейнера $I = I_ц + m d^2$ позволяет найти момент инерции относительно любой параллельной оси, а свойство аддитивности - сложить моменты инерции частей составного тела относительно общей оси.
