Работа момента силы при вращении: формула и примеры

Когда тело вращается вокруг оси под действием силы, приложенной не к самой оси, а на некотором расстоянии от неё, работу совершает не сама сила, а её момент. Формально работа момента силы при вращении устроена так же, как работа обычной силы при поступательном движении: там сила умножается на перемещение, здесь момент силы умножается на угол поворота. Ниже разберём точный вывод формулы, её связь с кинетической энергией вращения и мощностью, а также разберём типовые ошибки. Чтобы сразу увидеть, как момент, угол поворота и момент инерции складываются в работу и конечную угловую скорость, покрути калькулятор ниже - а дальше разберём каждую формулу по шагам.

Откуда берётся формула работы момента силы

Элементарная работа силы $\vec F$ при малом повороте тела на угол $d\varphi$ равна произведению касательной составляющей силы $F_\tau$ на элементарное перемещение точки приложения $ds = r\,d\varphi$, где $r$ - расстояние от оси вращения до точки приложения силы:

$dA = F_\tau \, ds = F_\tau \, r \, d\varphi.$

Произведение $F_\tau r$ по определению есть момент силы относительно оси вращения, $M = F_\tau r$. Значит элементарная работа выражается через момент и элементарный угол поворота:

$dA = M \, d\varphi.$

Рассчитать для своей задачи

Чтобы найти работу за конечный поворот от угла $\varphi_1$ до $\varphi_2$, нужно проинтегрировать это выражение:

$A = \int_{\varphi_1}^{\varphi_2} M(\varphi)\, d\varphi.$

Если момент силы во время поворота остаётся постоянным (самый частый случай в задачах), интеграл берётся элементарно, и формула принимает простой вид:

$A = M \, \Delta\varphi = M \, (\varphi_2 - \varphi_1),$

где угол поворота обязательно берётся в радианах, а не в градусах или оборотах - иначе размерность работы (джоули) не сойдётся. Если в условии дано число оборотов $n$, угол поворота получают через $\varphi = 2\pi n$.

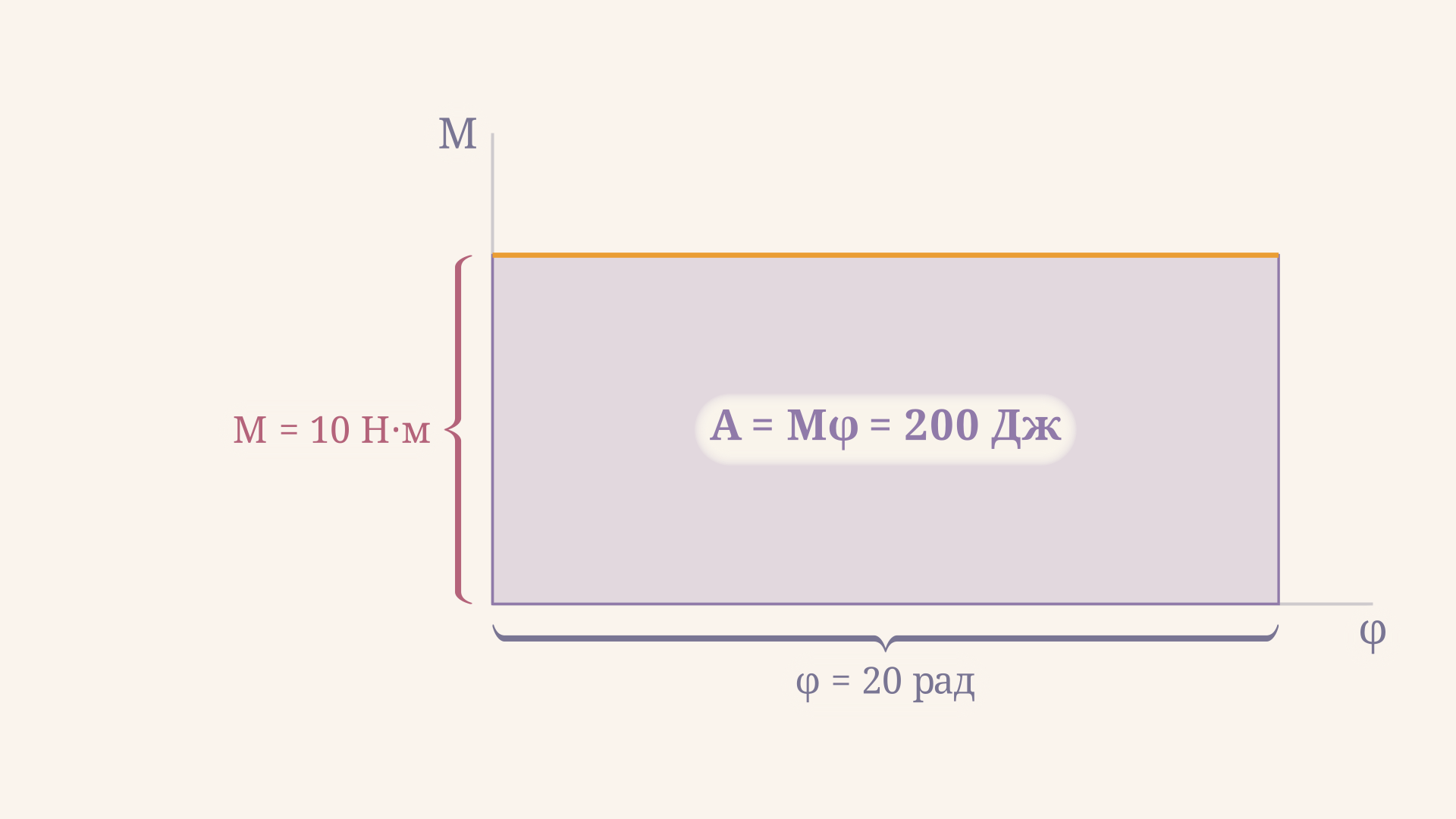

Диаграмма M-φ и геометрический смысл работы

Для постоянного момента силы график зависимости $M$ от угла поворота $\varphi$ - горизонтальная прямая. Работа, совершённая за поворот на угол $\varphi$, равна площади прямоугольника под этой прямой: высота прямоугольника - момент силы, ширина - угол поворота. Это тот же геометрический приём, что и площадь под графиком $F(s)$ для обычной силы, только по оси абсцисс теперь угол, а не линейное перемещение.

Рассчитать для своей задачи

Если момент силы не постоянен, а зависит от угла поворота (например, момент силы упругости деформированной пружины кручения растёт с углом закручивания), площадь под кривой $M(\varphi)$ уже не прямоугольник, а более сложная фигура - но работа по-прежнему равна этой площади, просто её нужно находить интегрированием, а не простым умножением.

Работа момента силы и кинетическая энергия вращения

Работа момента силы при вращении тела вокруг неподвижной оси идёт на изменение его кинетической энергии вращения - это прямой аналог теоремы о кинетической энергии для поступательного движения. Кинетическая энергия вращающегося тела с моментом инерции $J$ и угловой скоростью $\omega$ равна:

$E_к = \frac{J\omega^2}{2}.$

Теорема о кинетической энергии для вращательного движения записывается так:

$A = E_{к2} - E_{к1} = \frac{J\omega_2^2}{2} - \frac{J\omega_1^2}{2},$

где $\omega_1$ - начальная угловая скорость, $\omega_2$ - конечная. Если тело начинает раскручиваться из состояния покоя ($\omega_1 = 0$), вся работа момента силы целиком превращается в кинетическую энергию вращения:

$A = \frac{J\omega_2^2}{2}.$

Отсюда удобно выражать конечную угловую скорость, зная совершённую работу и момент инерции тела:

$\omega_2 = \sqrt{\omega_1^2 + \frac{2A}{J}}.$

Именно эту связь показывает энергетическая диаграмма в калькуляторе выше: начальная кинетическая энергия и работа момента силы складываются в конечную кинетическую энергию вращения - энергия никуда не теряется, если нет трения в оси.

Мощность при вращении

Мгновенная мощность, которую развивает момент силы, - это производная работы по времени. Поскольку $d\varphi/dt = \omega$, получаем простую формулу:

$P = \frac{dA}{dt} = M \frac{d\varphi}{dt} = M\omega.$

Формула мощности $P = M\omega$ - точный аналог формулы мощности при поступательном движении $P = Fv$, только сила заменена моментом силы, а линейная скорость - угловой. Если момент силы и угловая скорость постоянны за время поворота, работу можно найти и через мощность:

$A = P \, t = M\omega \, t.$

Этот способ особенно удобен в задачах про валы двигателей и станков, где обычно известны номинальный момент на валу и частота вращения, а не угол поворота напрямую.

Пример решения типовой задачи

Разберём стандартную формулировку: маховик с моментом инерции $J = 4$ кг·м² раскручивается из состояния покоя ($\omega_1 = 0$) постоянным моментом силы $M = 10$ Н·м на угол $\varphi = 20$ рад. Нужно найти работу момента силы и конечную угловую скорость маховика.

Сначала находим работу момента силы по основной формуле:

$A = M \varphi = 10 \cdot 20 = 200\ \text{Дж}.$

Так как маховик раскручивается из состояния покоя, вся эта работа переходит в кинетическую энергию вращения:

$E_{к2} = A = 200\ \text{Дж}.$

Теперь находим конечную угловую скорость из формулы кинетической энергии вращения:

$\omega_2 = \sqrt{\frac{2 E_{к2}}{J}} = \sqrt{\frac{2 \cdot 200}{4}} = \sqrt{100} = 10\ \text{рад/с}.$

Проверка: подставим найденную скорость обратно в теорему о кинетической энергии - $E_{к2} = J\omega_2^2/2 = 4 \cdot 100 / 2 = 200$ Дж, что совпадает с найденной работой. Если известна ещё и мгновенная мощность в конце разгона, её легко найти: $P = M\omega_2 = 10 \cdot 10 = 100$ Вт. Калькулятор выше считает именно эту цепочку - попробуйте задать те же числа и свериться.

Частые ошибки

• Угол поворота в градусах или оборотах вместо радианов. Формула $A = M\varphi$ работает только с углом в радианах. Если в условии дано число оборотов $n$, сначала переводите: $\varphi = 2\pi n$.
• Путаница между моментом силы и самой силой. Работу совершает именно момент $M = F_\tau r$, а не модуль силы $F$ - если сила приложена не перпендикулярно плечу, нужно брать только касательную составляющую $F_\tau$.
• Забытое слагаемое начальной кинетической энергии. Формула $A = J\omega_2^2/2$ верна только при $\omega_1 = 0$. Если тело уже вращалось, нужно вычитать начальную энергию: $A = J\omega_2^2/2 - J\omega_1^2/2$.
• Переменный момент силы, посчитанный как постоянный. Если момент зависит от угла поворота (например, момент силы упругости), простое умножение $M\varphi$ даёт неверный результат - нужно интегрировать $M(\varphi)$ по углу.
• Смешение мощности и работы. Мощность $P = M\omega$ - мгновенная величина, работа за конечное время получается умножением на время только при постоянных $M$ и $\omega$.

FAQ

Чему равна работа момента силы 10 Н·м при повороте на 20 рад? По формуле $A = M\varphi = 10 \cdot 20 = 200$ Дж. Угол обязательно в радианах, иначе результат будет неверным по размерности.

Как связаны работа момента силы и кинетическая энергия вращения? Работа момента силы равна изменению кинетической энергии вращения: $A = J\omega_2^2/2 - J\omega_1^2/2$. Это вращательный аналог теоремы о кинетической энергии для поступательного движения.

Можно ли найти работу момента силы, если он зависит от угла поворота? Да, но не через простое умножение - нужно проинтегрировать $A = \int M(\varphi)\,d\varphi$ по всему интервалу поворота. Постоянный момент - лишь частный случай, где интеграл сводится к произведению.

Коротко

Работа момента силы при вращении находится по формуле $A = M\varphi$ для постоянного момента (в общем случае - интегрированием $M(\varphi)$ по углу поворота в радианах). Геометрически эта работа равна площади под графиком $M(\varphi)$. По теореме о кинетической энергии вся эта работа идёт на изменение кинетической энергии вращения тела, откуда легко найти конечную угловую скорость, а мгновенная мощность при вращении выражается формулой $P = M\omega$ - точным аналогом $P = Fv$ для поступательного движения.
