Сечение конуса плоскостью: конические сечения

Конические сечения - это кривые, которые получаются при пересечении прямого кругового конуса плоскостью: в зависимости от угла наклона плоскости получается окружность, эллипс, парабола или гипербола. Все четыре кривые описываются одним и тем же геометрическим объектом - конусом, только под разным углом среза, и это не совпадение, а строгая закономерность, которую в XIX веке аккуратно объяснили сферы Данделена. Ниже разберём, от какого именно угла зависит тип сечения, как вывести формулу эксцентриситета через полуугол конуса и угол плоскости, и почему гипербола - единственная кривая, которая распадается на две ветви. Чтобы сразу увидеть, как один параметр переключает тип кривой, покрути калькулятор ниже: слева - осевой разрез конуса с подсвеченной секущей линией, справа - форма получившейся кривой.

Что такое коническое сечение

Возьмём прямой круговой конус - поверхность, которую образует прямая (образующая), вращающаяся вокруг оси и проходящая через неподвижную вершину. Угол между осью и образующей называют полууглом конуса при вершине и обозначают $\alpha$. Если рассечь такой конус (у которого на самом деле две зеркальные полости, расходящиеся от вершины в обе стороны) произвольной плоскостью, в сечении получится плоская кривая. Древнегреческие геометры - в первую очередь Аполлоний Пергский - заметили, что таких кривых ровно четыре типа, и все они получаются из одного и того же конуса просто сменой угла среза. Отсюда и название «конические сечения»: не четыре разных объекта, а один объект под разным углом обзора.

От чего зависит тип сечения

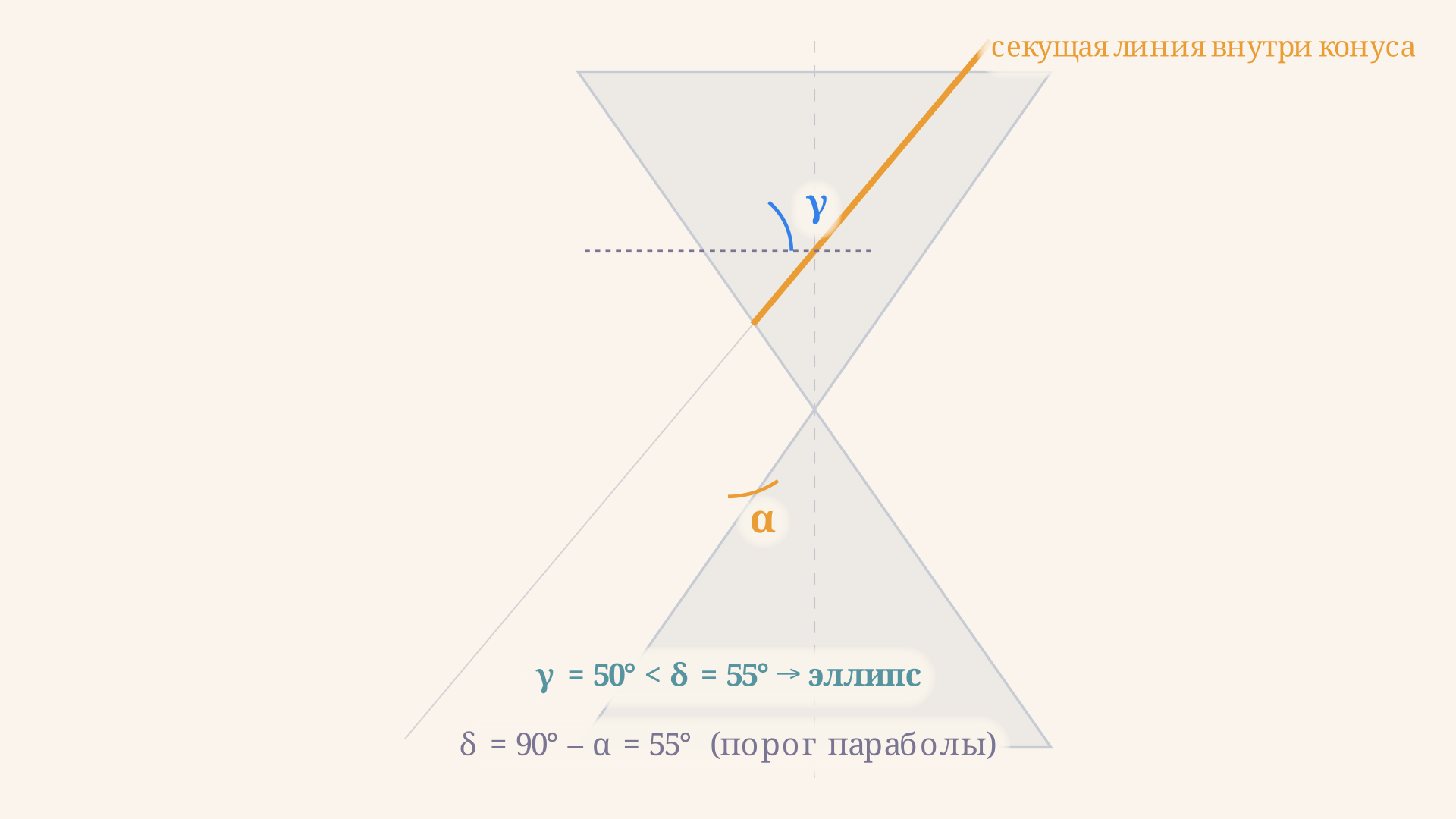

Ключевой параметр - угол $\gamma$ между секущей плоскостью и основанием конуса (основание перпендикулярно оси, поэтому $\gamma = 0$ означает, что плоскость идёт параллельно основанию). Сравнивать $\gamma$ нужно не с самим полууглом $\alpha$, а с углом, под которым к основанию наклонена сама образующая конуса:

$\delta = 90^\circ - \alpha.$

Если полуугол конуса маленький (узкий, «игольчатый» конус), образующая идёт почти вертикально и угол $\delta$ близок к $90^\circ$; если конус широкий и плоский, образующая почти лежит в основании и $\delta$ близок к нулю. Дальше правило простое: сравниваем угол секущей плоскости $\gamma$ с этим порогом $\delta$.

Рассчитать для своей задачи

• $\gamma = 0$ - плоскость параллельна основанию, разрез одинаков со всех сторон оси - получается окружность.
• $0 < \gamma < \delta$ - плоскость наклонена, но всё ещё положе образующей, поэтому целиком остаётся внутри одной полости конуса - получается эллипс.
• $\gamma = \delta$ - плоскость идёт строго параллельно одной из образующих. Сечение больше не замыкается - получается парабола.
• $\gamma > \delta$ - плоскость круче образующей и обязательно пересекает вторую полость конуса - получается гипербола (две отдельные ветви).

Формула эксцентриситета через углы конуса и сечения

Тип сечения удобно описывать не словами, а одним числом - эксцентриситетом $e$. Классический результат, который выводится через две сферы Данделена (вписанные в конус так, чтобы касаться и боковой поверхности, и секущей плоскости), даёт короткую формулу:

$e = \frac{\sin\gamma}{\cos\alpha}.$

Рассчитать для своей задачи

Формула сразу объясняет все четыре случая. При $\gamma = 0$ синус обнуляется, и $e = 0$ - это ровно эксцентриситет окружности. При $\gamma = \delta = 90^\circ - \alpha$ синус угла $\gamma$ превращается в $\sin(90^\circ - \alpha) = \cos\alpha$, дробь сокращается и $e = 1$ - граница параболы. Между этими значениями $0 < e < 1$ - эллипс, а как только $\gamma$ переходит порог $\delta$, эксцентриситет становится больше единицы - гипербола. Одна и та же формула без разрывов проходит через все четыре режима, потому что тип кривой - это не отдельное свойство, а положение эксцентриситета относительно единицы.

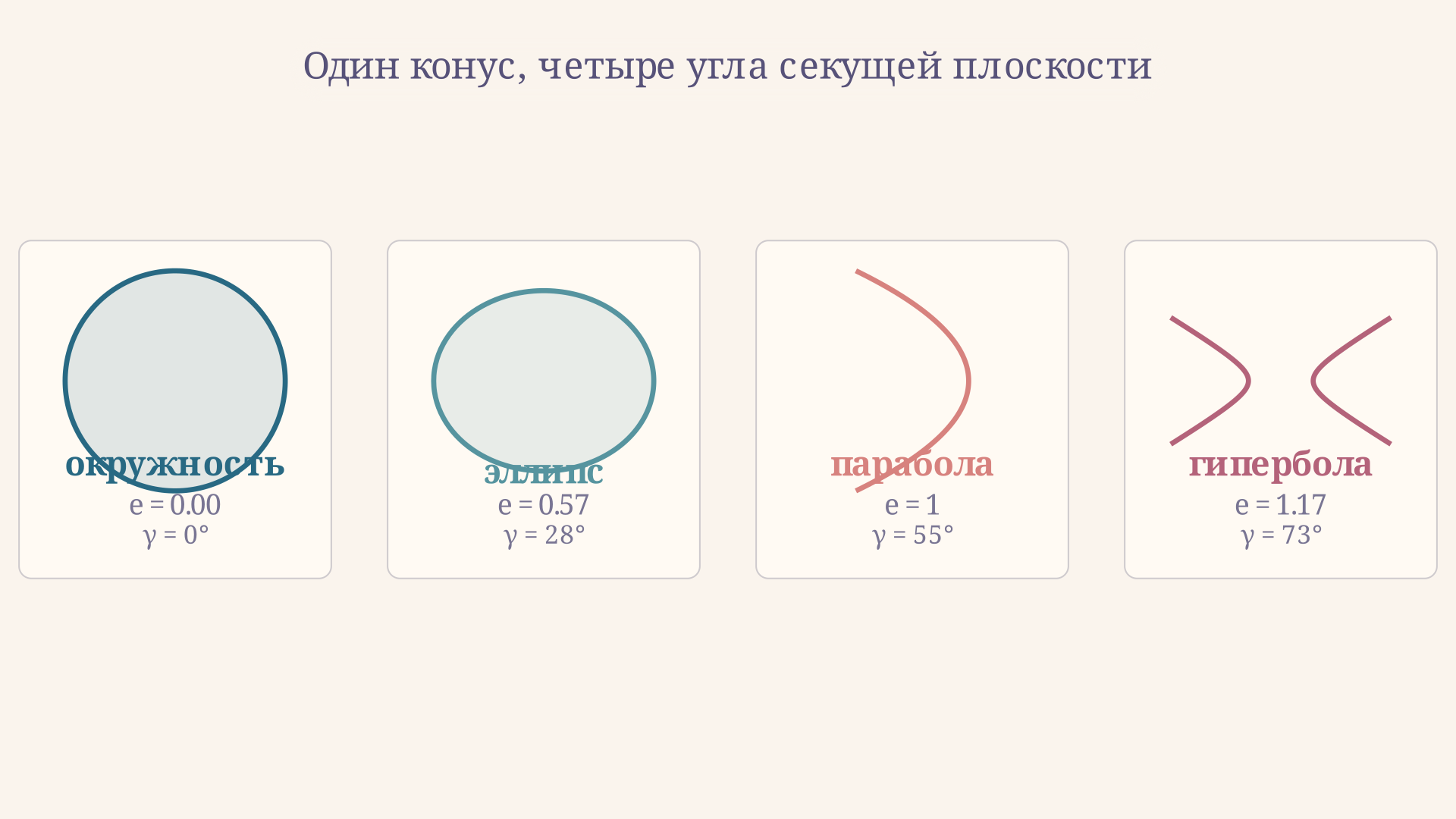

Четыре типа сечений и их эксцентриситет

Рассчитать для своей задачи

Полезно держать в голове не только формулу, но и качественную картину, почему кривые выглядят именно так:

• Окружность ($e = 0$) - все точки сечения равноудалены от оси конуса, потому что плоскость строго горизонтальна.
• Эллипс ($0 < e < 1$) - замкнутая кривая, но уже без центральной симметрии относительно оси: чем больше $\gamma$ приближается к $\delta$, тем сильнее эллипс вытягивается, а его эксцентриситет растёт к единице.
• Парабола ($e = 1$) - граничный случай: плоскость параллельна одной образующей, поэтому кривая размыкается ровно в одну сторону и уходит в бесконечность, не поворачивая назад.
• Гипербола ($e > 1$) - плоскость настолько крутая, что задевает обе полости двойного конуса. Каждая полость даёт свою ветвь, поэтому гипербола - единственное сечение из двух отдельных кусков кривой.

Начертательная геометрия: как это используют в задачах

В курсе начертательной геометрии и инженерной графики задачи на сечение конуса обычно ставят не через углы $\alpha$ и $\gamma$ напрямую, а через координаты или наклон следа плоскости на эпюре. Тем не менее, чтобы понять, какую кривую ожидать в чертеже до всех построений, достаточно грубо оценить угол следа плоскости относительно очерковых образующих на главном виде: если след круче очерка - жди гиперболу, если параллелен - параболу, если положе - эллипс или окружность. Эта прикидка экономит время: не нужно достраивать всю кривую по точкам, чтобы понять, замкнётся она или уйдёт в бесконечность. Похожая логика работает и в смежных задачах вроде линии пересечения цилиндра и конуса - там тоже сначала оценивают взаимное расположение поверхностей, а потом уже строят точную линию по проекциям.

Конические сечения не остаются абстракцией учебника: по эллиптическим орбитам движутся планеты и спутники, параболический профиль имеют отражатели фар и антенны (луч из фокуса после отражения уходит строго параллельно оси), а гиперболические сечения встречаются в конструкции градирен и в траекториях тел, пролетающих мимо массивного объекта на высокой скорости.

Пример решения типовой задачи

Пусть полуугол конуса при вершине $\alpha = 30^\circ$, а секущая плоскость наклонена к основанию под углом $\gamma = 50^\circ$. Нужно определить тип сечения и найти эксцентриситет.

Сначала находим порог параболы:

$\delta = 90^\circ - \alpha = 90^\circ - 30^\circ = 60^\circ.$

Сравниваем угол плоскости с порогом: $\gamma = 50^\circ < \delta = 60^\circ$, значит, плоскость положе образующей и сечение - эллипс. Проверим эксцентриситетом:

$e = \frac{\sin 50^\circ}{\cos 30^\circ} = \frac{0{,}766}{0{,}866} \approx 0{,}88.$

Эксцентриситет меньше единицы - вывод подтверждён: получится вытянутый эллипс, близкий по форме к параболе (недаром $e \approx 0{,}88$ уже близко к единице - плоскость почти параллельна образующей). Если бы угол плоскости увеличился хотя бы до $60^\circ$, сечение стало бы параболой, а при любом угле больше $60^\circ$ - гиперболой с двумя ветвями.

Частые ошибки

• Сравнение $\gamma$ с полууглом $\alpha$ напрямую, а не с $\delta = 90^\circ - \alpha$. Порог параболы - это угол образующей к основанию, а не угол образующей к оси.
• Путаница, от какой плоскости измеряется угол. В формуле $\gamma$ - угол к основанию (перпендикулярному оси), а не к самой оси; перепутав их, получите обратную формулу эксцентриситета.
• Ожидание одной ветви у гиперболы. Гипербола всегда состоит из двух отдельных ветвей - по одной на каждую полость двойного конуса; забыть про вторую полость - типичная ошибка при построении сечения на эпюре.
• Приравнивание параболы к «почти эллипсу». Парабола - это ровно $e = 1$, отдельный, а не промежуточный случай: при малейшем отклонении угла в одну или другую сторону тип кривой меняется на эллипс или гиперболу.
• Игнорирование конечности реального конуса. Формула эксцентриситета верна для бесконечного (в обе стороны) конуса; на практике секущая плоскость может выйти за пределы боковой поверхности реального конуса раньше, чем кривая успеет замкнуться или разомкнуться в полную форму.

FAQ

Как определить тип сечения конуса плоскостью без вычисления эксцентриситета? Достаточно сравнить угол секущей плоскости к основанию $\gamma$ с углом наклона образующей конуса к основанию $\delta = 90^\circ - \alpha$. Если $\gamma$ меньше $\delta$ - эллипс (или окружность при $\gamma = 0$), если равен - парабола, если больше - гипербола.

Почему у гиперболы две ветви, а у эллипса и параболы - нет? Двойной конус состоит из двух полостей, расходящихся от общей вершины. Плоскость, которая круче образующей ($\gamma > \delta$), геометрически не может остаться в одной полости - она обязательно продолжается и во вторую, давая вторую ветвь кривой. Эллипс и парабола получаются, когда плоскость (реально или асимптотически) остаётся в пределах одной полости.

Существует ли предел эксцентриситета для конических сечений? Снизу эксцентриситет ограничен нулём (окружность), а сверху формально не ограничен: при угле секущей плоскости, приближающемся к $90^\circ$ (плоскость почти проходит через ось), эксцентриситет растёт вместе с $1/\cos\alpha$, и гипербола становится всё более раскрытой.

Коротко

Тип сечения конуса плоскостью определяется одним сравнением: угол секущей плоскости к основанию $\gamma$ против угла образующей конуса к основанию $\delta = 90^\circ - \alpha$. При $\gamma = 0$ - окружность, при $\gamma < \delta$ - эллипс, при $\gamma = \delta$ - парабола, при $\gamma > \delta$ - гипербола с двумя ветвями. Всё это сводится к одной формуле эксцентриситета $e = \sin\gamma / \cos\alpha$, которая без разрывов проходит через все четыре типа кривых - потому что конические сечения не четыре разных объекта, а один и тот же конус, рассечённый под разным углом.
