Спектрохимический ряд лигандов: от слабого поля к сильному

Спектрохимический ряд лигандов - это опытным путём установленный порядок, в котором лиганды выстраиваются по силе создаваемого ими поля вокруг иона переходного металла: от самых слабых (галогенид-ионы) до самых сильных (цианид, монооксид углерода). Этот порядок универсален - он почти не зависит от того, какой именно металл находится в центре комплекса, и позволяет заранее предсказать, будет ли комплекс высокоспиновым или низкоспиновым, каким будет параметр расщепления и в какой части видимого спектра он поглотит свет. Ниже разберём, откуда берётся этот ряд, как его использовать количественно и где студенты чаще всего путаются. Чтобы сразу увидеть, как сила поля растёт вдоль ряда, покрутите калькулятор ниже - он считает параметр расщепления для выбранного иона металла по всему ряду сразу.

Что такое спектрохимический ряд

Ещё в теории кристаллического поля лиганды считались точечными отрицательными зарядами: чем ближе и «сильнее» заряд, тем больше расщепление $d$-орбиталей на группы $t_{2g}$ и $e_g$. Но чисто электростатическая модель плохо предсказывает порядок реальных лигандов - например, нейтральный аммиак создаёт заметно более сильное поле, чем однозарядный гидроксид-ион, хотя по формальному заряду должно быть наоборот. Экспериментально по спектрам поглощения комплексов был установлен следующий порядок усиления поля:

$\text{I}^- < \text{Br}^- < \text{Cl}^- < \text{F}^- < \text{OH}^- < \text{H}_2\text{O} < \text{NH}_3 < \text{en} < \text{NO}_2^- < \text{CN}^- < \text{CO}.$

Этот порядок называется спектрохимическим рядом, потому что он был выведен именно из спектроскопических данных - измеренных частот поглощаемого комплексами света. Важное свойство ряда: он почти не меняется при смене центрального металла - лиганд, который слабее другого в комплексе кобальта, останется слабее и в комплексе хрома или железа. Это и делает ряд удобным инструментом: выучив один порядок, можно предсказывать поведение десятков разных комплексов.

Почему сила поля растёт вдоль ряда: донорные и акцепторные лиганды

Объяснение чисто электростатикой не работает, потому что реальная связь металл-лиганд не сводится к притяжению точечных зарядов - в ней участвуют орбитали обоих партнёров. Ключевую роль играет $\pi$-взаимодействие между заполненными или пустыми $\pi$-орбиталями лиганда и $t_{2g}$-орбиталями металла.

Рассчитать для своей задачи

• $\pi$-донорные лиганды (галогенид-ионы, гидроксид) имеют заполненные $\pi$-орбитали, которые взаимодействуют с $t_{2g}$-орбиталями металла и поднимают их энергию. Это сокращает зазор между $t_{2g}$ и $e_g$, поэтому такие лиганды создают слабое поле.
• $\sigma$-лиганды без $\pi$-эффектов (аммиак, амины) взаимодействуют с металлом только через $\sigma$-связь, не трогая $t_{2g}$-орбитали напрямую, поэтому дают среднюю по силе поля картину.
• $\pi$-акцепторные лиганды (цианид, монооксид углерода, нитрит-ион) имеют свободные разрыхляющие $\pi^*$-орбитали, которые принимают электронную плотность с заполненных $t_{2g}$-орбиталей металла обратно. Это понижает энергию $t_{2g}$ и резко увеличивает зазор с $e_g$ - отсюда сильное поле у CN⁻ и CO.

Так качественная картина ряда объясняется не зарядом лиганда, а направлением переноса электронной плотности между металлом и лигандом.

Количественная модель: приближённая формула Жоргенсена

Чтобы не запоминать порядок «на глаз», удобно пользоваться приближённой аддитивной моделью, в которой параметр расщепления октаэдрического поля раскладывается на независимый вклад лиганда и вклад металла:

$\Delta_o = f \cdot g,$

где $f$ - безразмерный параметр силы поля лиганда (вода принята за эталон, $f_{\text{H}_2\text{O}} = 1{,}00$), а $g$ - параметр центрального иона металла (в тысячах см⁻¹), растущий с зарядом иона и номером периода $d$-металла. Оба параметра подобраны эмпирически по большому массиву спектров реальных комплексов, поэтому произведение $f \cdot g$ даёт разумную оценку $\Delta_o$ в см⁻¹.

Например, для иона $\text{Cr}^{3+}$ ($g = 17{,}4$ тыс. см⁻¹) и воды ($f = 1{,}00$) модель даёт $\Delta_o \approx 17400$ см⁻¹ - это совпадает с реально измеренным расщеплением в комплексе $[\text{Cr}(\text{H}_2\text{O})_6]^{3+}$. Заменив воду на аммиак ($f = 1{,}25$), получаем уже $\Delta_o \approx 21750$ см⁻¹ - заметно больший зазор, хотя металл остался тем же. Именно эту зависимость и считает калькулятор выше: переключите ион металла и подвиньте ползунок по ряду, чтобы увидеть, как меняется $\Delta_o$ для каждого лиганда.

Рассчитать для своей задачи

Спектрохимический ряд и цвет комплексов

Параметр $\Delta_o$ напрямую связан с длиной волны света, который комплекс поглощает при $d$-$d$-переходе электрона с $t_{2g}$ на $e_g$:

$\Delta_o = h\nu = \frac{hc}{\lambda} \quad\Longrightarrow\quad \lambda \approx \frac{10^7}{\Delta_o}\ \text{нм (}\Delta_o\text{ в см}^{-1}\text{)}.$

Чем сильнее поле лиганда, тем больше $\Delta_o$ и тем короче длина волны поглощаемого света - комплекс поглощает ближе к синему/фиолетовому краю спектра, а видимая нами окраска (дополнительный цвет) смещается в противоположную сторону. Слабопольные лиганды дают маленький $\Delta_o$ и поглощение в красной/инфракрасной области, из-за чего такие комплексы часто окрашены слабо или вовсе бесцветны на глаз. Это же наблюдение - практический способ проверить положение незнакомого лиганда в ряду: если замена лиганда делает раствор комплекса заметно более синим или фиолетовым, значит, новый лиганд создаёт более сильное поле.

Спектрохимический ряд и спин комплекса

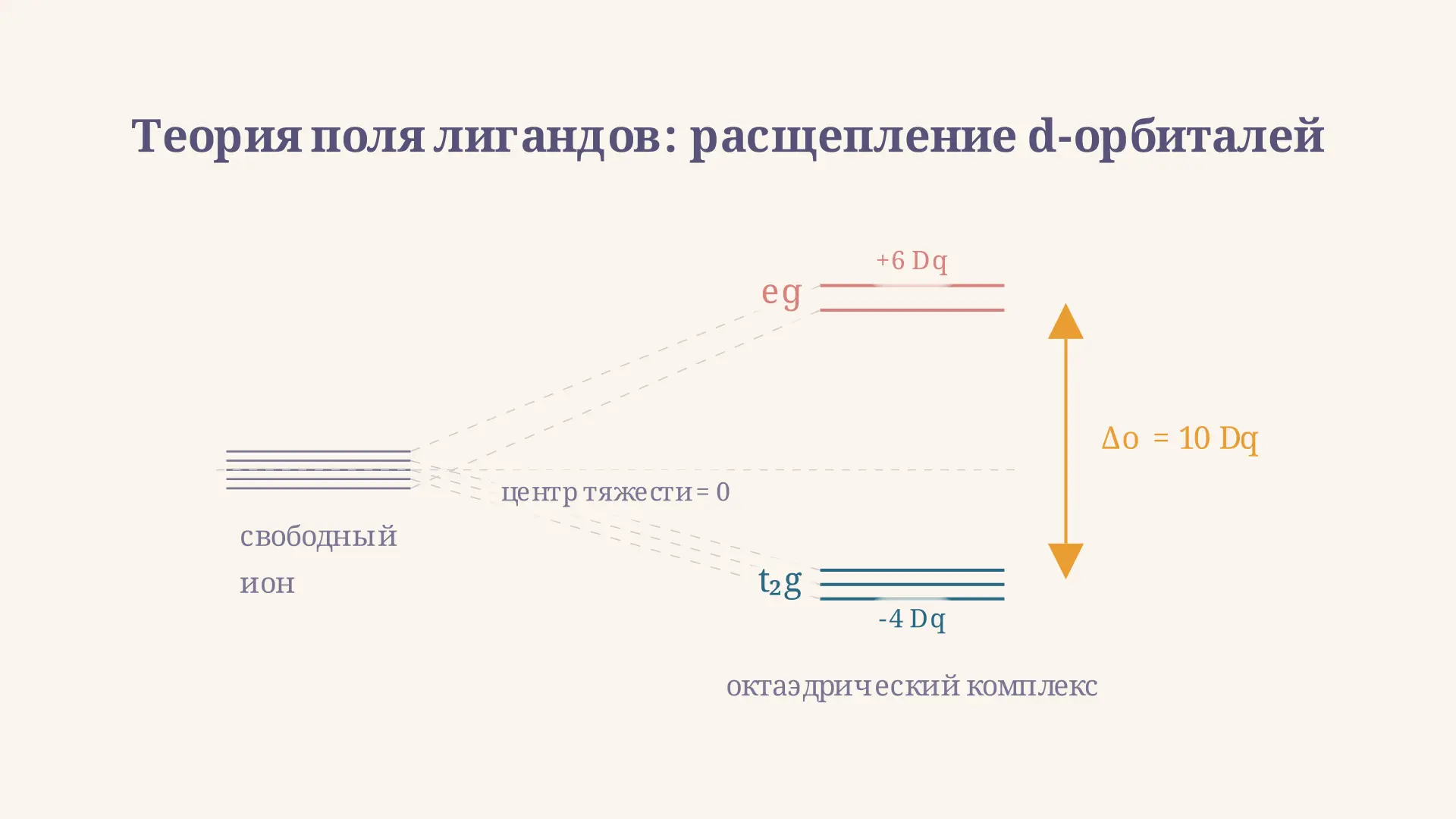

Позиция лиганда в ряду определяет не только цвет, но и распределение электронов по орбиталям $t_{2g}$ и $e_g$ для ионов с конфигурацией $d^4$-$d^7$. Если лиганд слабопольный (левая часть ряда), $\Delta_o$ мал, и электронам выгоднее занимать все пять орбиталей по одному, не спариваясь, - получается высокоспиновый комплекс. Если лиганд сильнопольный (правая часть ряда, ближе к CN⁻ и CO), $\Delta_o$ превышает энергию спаривания электронов, и выгоднее заполнять нижний уровень $t_{2g}$ полностью, прежде чем переходить на $e_g$, - комплекс становится низкоспиновым. Подробный разбор этого перехода с расчётом энергии стабилизации и магнитного момента - в статье про теорию кристаллического поля для октаэдрического комплекса; а более общий взгляд на связь металл-лиганд, учитывающий не только электростатику, - в разборе теории поля лигандов.

Пример: сравнение двух лигандов на одном ионе

Пусть нужно сравнить, как изменится параметр расщепления, если в комплексе иона $\text{Co}^{3+}$ ($g = 18{,}2$ тыс. см⁻¹) заменить лиганд $\text{H}_2\text{O}$ ($f = 1{,}00$) на $\text{CN}^-$ ($f = 1{,}7$).

Для воды: $\Delta_o = 1{,}00 \cdot 18{,}2 = 18{,}2$ тыс. см⁻¹, то есть $18200$ см⁻¹, что даёт $\lambda \approx 10^7 / 18200 \approx 550$ нм.

Для цианида: $\Delta_o = 1{,}7 \cdot 18{,}2 \approx 30{,}9$ тыс. см⁻¹, то есть около $30940$ см⁻¹, чему соответствует $\lambda \approx 10^7 / 30940 \approx 323$ нм - уже за пределами видимого света, в ультрафиолете.

Значит, комплекс с цианидом не только даёт почти в 1,7 раза больший параметр расщепления, но и должен быть низкоспиновым (для большинства конфигураций $d^4$-$d^7$ у $\text{Co}^{3+}$), тогда как аквакомплекс при том же ионе может остаться высокоспиновым, если энергия спаривания электронов выше $18200$ см⁻¹.

Частые ошибки

• Путают спектрохимический ряд с рядом активности металлов или рядом электроотрицательности. Это разные шкалы: спектрохимический ряд говорит только о силе поля, которое лиганд создаёт вокруг d-металла, и не связан напрямую с кислотностью или окислительной способностью лиганда.
• Считают, что заряд лиганда определяет силу поля. Нейтральный CO - один из самых сильных лигандов ряда, а однозарядный I⁻ - самый слабый. Решает донорно-акцепторное $\pi$-взаимодействие, а не формальный заряд.
• Забывают, что параметр $g$ металла тоже меняется. Один и тот же лиганд даст разный $\Delta_o$ на разных металлах: рост заряда иона и переход к $4d$/$5d$-периоду увеличивают $g$ примерно в 1,5-2 раза по сравнению с $3d$-металлами той же группы.
• Путают позиции близких лигандов. У некоторых пар (например, $\text{NCS}^-$ и вода, или $\text{Cl}^-$ и $\text{SCN}^-$) экспериментальный порядок может слегка отличаться в разных таблицах - в задачах опираются на основной укороченный ряд, а не на десятые доли параметра $f$.
• Смешивают качественный ряд и количественную формулу Жоргенсена. Модель $\Delta_o = f \cdot g$ - приближение, полученное подгонкой к спектрам; она даёт правильный порядок величины и порядок лигандов, но не заменяет точный расчёт по данным конкретного комплекса.

FAQ

Что означает спектрохимический ряд лигандов? Это экспериментально установленный порядок лигандов по силе создаваемого ими поля вокруг иона переходного металла - от самых слабых (иодид, бромид) до самых сильных (цианид, монооксид углерода). Порядок определяет параметр расщепления $\Delta_o$, спин и цвет комплекса.

Почему аммиак создаёт более сильное поле, чем гидроксид-ион, хотя тот заряжен? Дело не в заряде, а в характере взаимодействия: гидроксид - $\pi$-донор, он отдаёт электронную плотность на $t_{2g}$-орбитали металла и сокращает расщепление. Аммиак не участвует в $\pi$-взаимодействии, поэтому даёт более сильное чисто $\sigma$-поле.

Как спектрохимический ряд связан с цветом комплекса? Чем сильнее поле лиганда, тем больше параметр $\Delta_o$ и тем короче длина волны поглощаемого света ($\lambda \approx 10^7/\Delta_o$ нм). Видимая окраска комплекса - это дополнительный цвет к поглощённому, поэтому сильнопольные лиганды часто дают комплексы других оттенков, чем слабопольные, при одном и том же металле.

Коротко

Спектрохимический ряд лигандов - это ряд I⁻ < Br⁻ < Cl⁻ < F⁻ < OH⁻ < H₂O < NH₃ < en < NO₂⁻ < CN⁻ < CO, показывающий рост силы поля лиганда вокруг иона переходного металла. Сила поля растёт из-за смены характера взаимодействия от $\pi$-донорного к $\pi$-акцепторному, а не из-за заряда лиганда. Количественно параметр расщепления можно оценить как $\Delta_o = f \cdot g$ через табличные параметры лиганда и металла; от него напрямую зависят и цвет комплекса (через длину волны поглощения), и его спиновое состояние (высоко- или низкоспиновое).
