Структурная схема надёжности: расчёт системы

Структурная схема надёжности - это граф, на котором элементы реальной системы соединены не по электрической или механической схеме, а по тому, как их отказы влияют на работоспособность всей системы. Один и тот же насос на функциональной схеме может стоять одиноко, а на структурной схеме надёжности оказаться в блоке "параллельно" со своим резервным насосом. Именно структурная схема, а не чертёж устройства, позволяет применить готовые формулы теории надёжности и посчитать вероятность безотказной работы. Ниже разберём, как строится такая схема, какие формулы использовать для последовательного и параллельного соединения и как выбрать выгодный способ резервирования. Чтобы сразу увидеть, как кратность резервирования и число элементов меняют итоговую надёжность, покрутите калькулятор ниже - дальше в тексте разберём каждую формулу подробно.

Как строится структурная схема надёжности

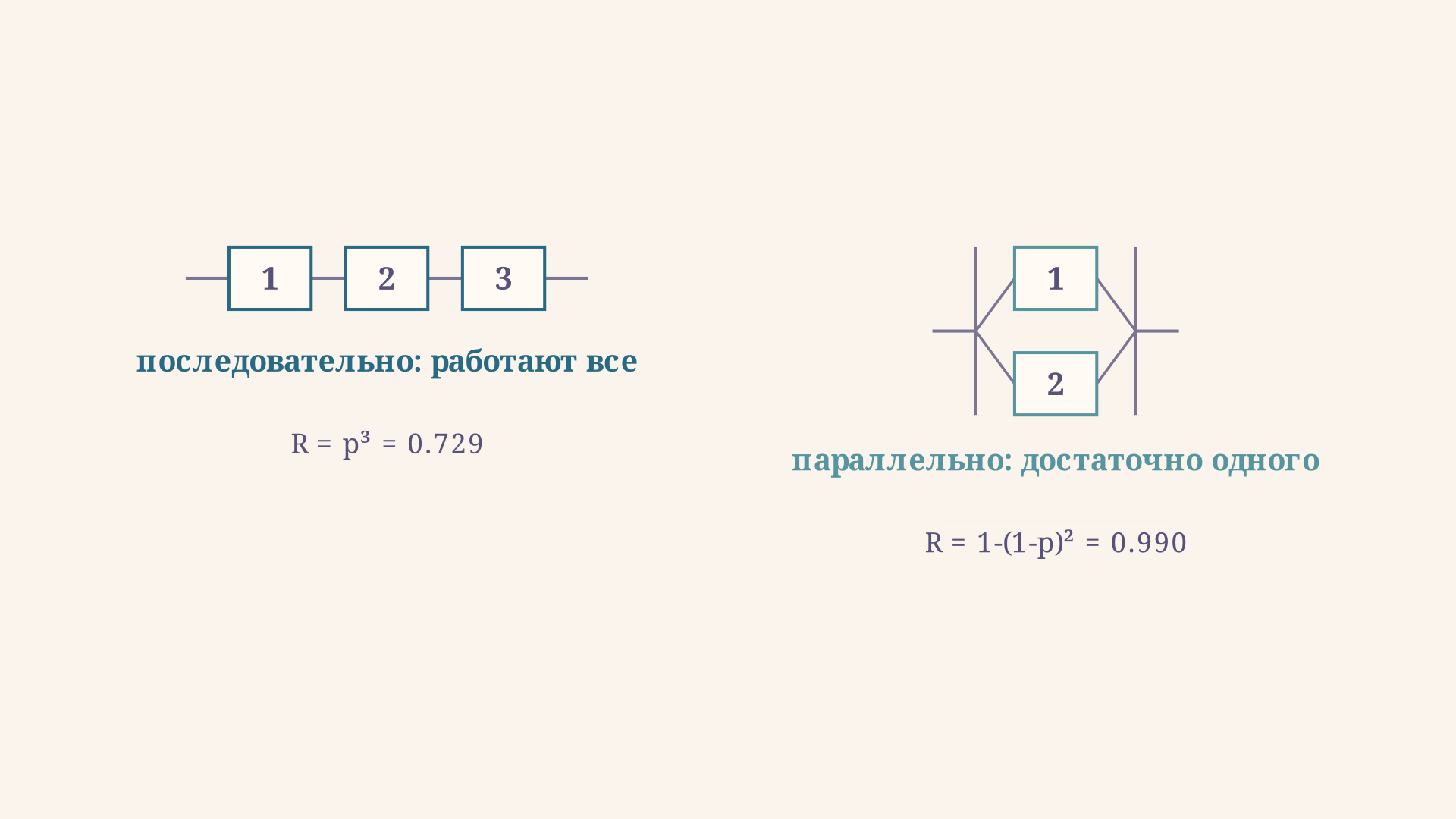

Первый шаг - определить, при отказе какого набора элементов система перестаёт выполнять свою функцию. Правило простое: элементы соединяют последовательно на структурной схеме, если отказ любого одного из них останавливает систему, и параллельно, если система работает, пока жив хотя бы один элемент из группы.

Рассчитать для своей задачи

Важно не путать структурную схему с физической компоновкой. Например, два кабеля, проложенных рядом физически, на структурной схеме надёжности окажутся параллельными элементами, если сигнал может пройти по любому из них, - при отказе одного кабеля система продолжает работать. А физически разнесённые узлы конвейера, работающие строго друг за другом, всегда будут последовательным блоком: остановка любого из них останавливает всю линию.

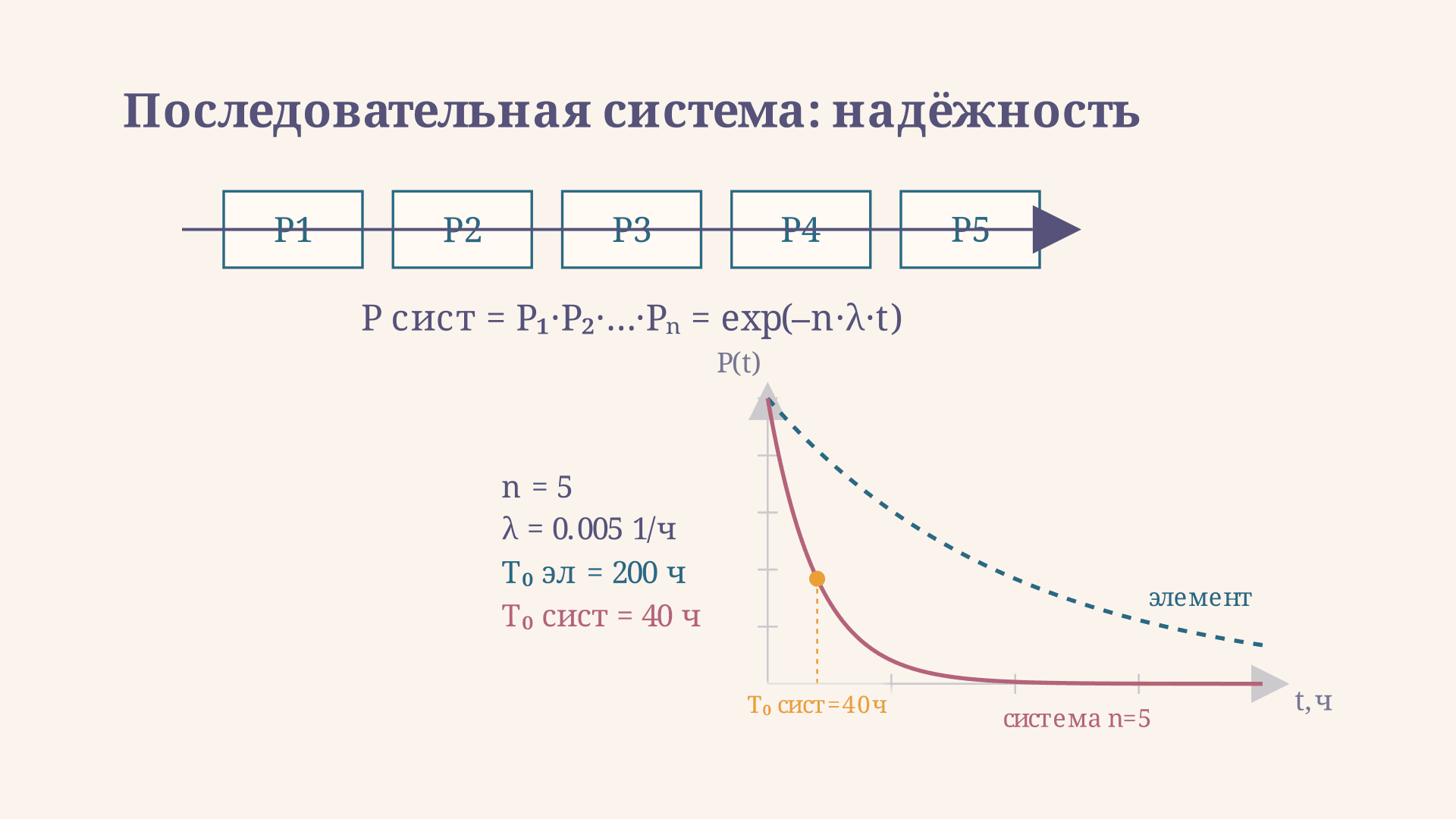

Последовательное соединение элементов

Если система работает только тогда, когда работают все элементы, вероятность безотказной работы системы равна произведению вероятностей безотказной работы каждого элемента:

$R_{последоват} = \prod_{i=1}^{n} p_i,$

где $p_i$ - надёжность (вероятность безотказной работы за заданное время) i-го элемента. Если все элементы одинаковы и имеют надёжность $p$, формула упрощается:

$R_0 = p^n.$

Отсюда видно ключевую особенность последовательного соединения: надёжность системы всегда ниже надёжности самого слабого её элемента и падает с ростом числа звеньев в цепи. Даже очень надёжные элементы, соединённые в длинную последовательную цепь, дают заметно менее надёжную систему в целом - это и есть "эффект слабого звена" в инженерных расчётах.

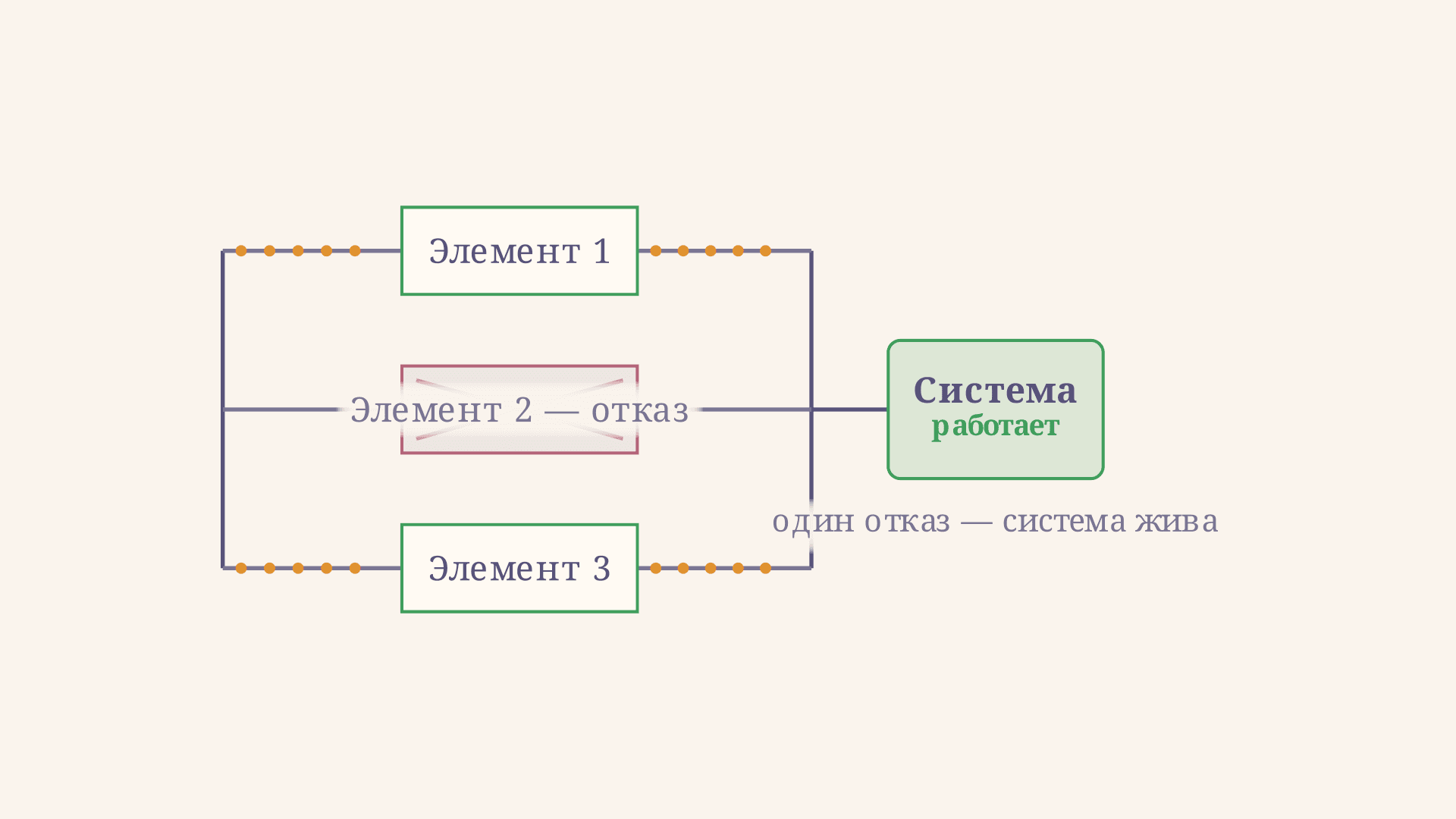

Параллельное соединение и резервирование

Если система работает, пока функционирует хотя бы один элемент из группы, удобнее считать через вероятность отказа. Вероятность отказа параллельного блока - это вероятность того, что откажут одновременно все элементы блока:

$Q_{параллельно} = \prod_{i=1}^{m} q_i, \qquad R_{параллельно} = 1 - Q_{параллельно},$

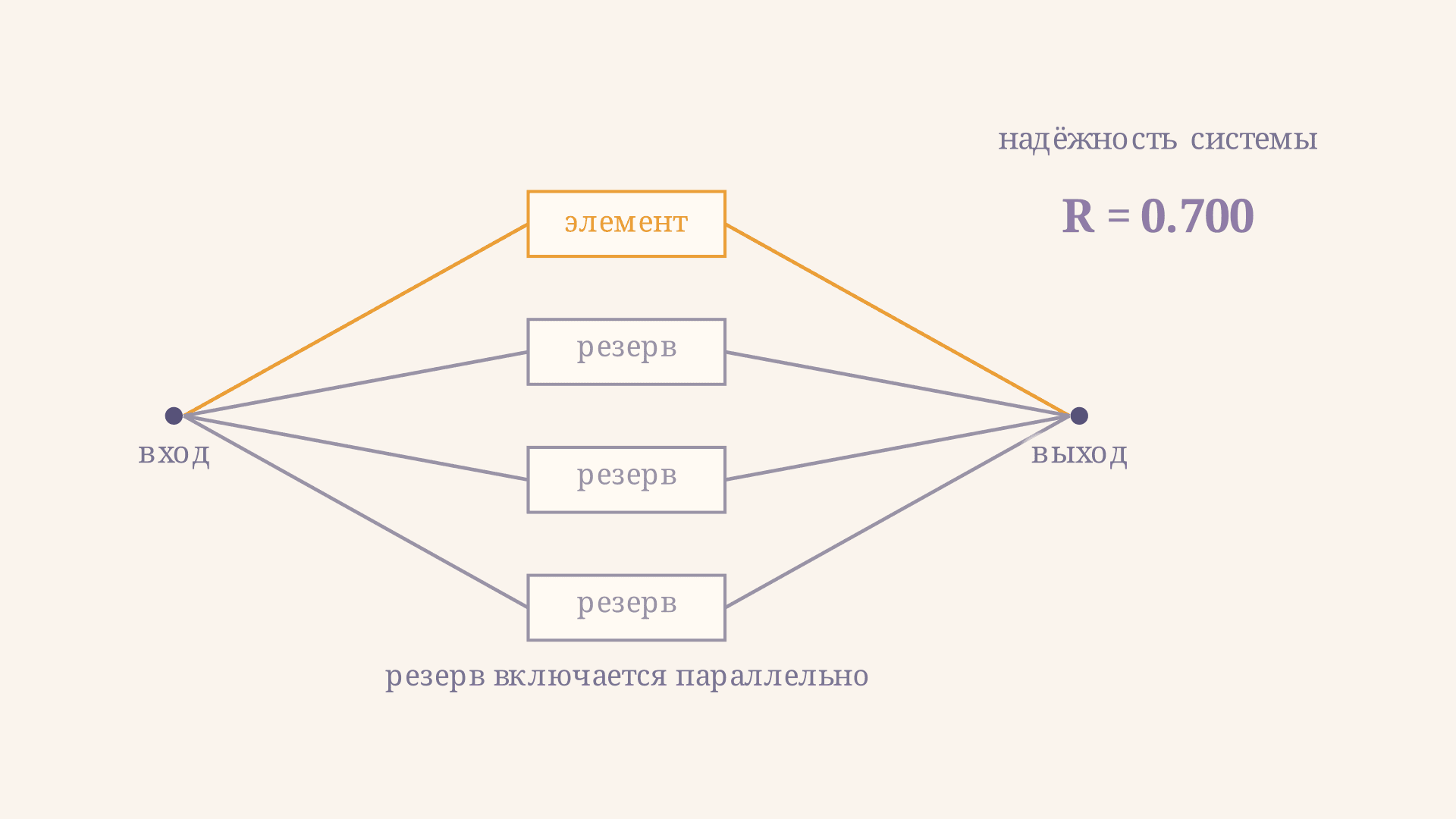

где $q_i = 1 - p_i$ - вероятность отказа i-го элемента. Для одинаковых элементов с надёжностью $p$ и кратностью резервирования $m$ (основной элемент плюс $m - 1$ резервных копий):

$R_{параллельно} = 1 - (1 - p)^m.$

Параллельное соединение всегда повышает надёжность относительно одиночного элемента, причём выигрыш растёт быстро на первых резервных копиях и затем выходит на насыщение - переход от одного резерва к двум даёт больше, чем от четырёх к пяти.

Общее и поэлементное резервирование

На практике резервировать можно двумя разными способами, и они дают разную надёжность даже при одинаковом числе дополнительных элементов. Рассмотрим систему из $n$ последовательных элементов с одинаковой надёжностью $p$ и кратностью резервирования $m$.

Рассчитать для своей задачи

При общем резервировании дублируется вся последовательная цепочка как единое целое:

$R_{общ} = 1 - \left(1 - p^n\right)^m.$

При поэлементном резервировании резервируется каждый элемент по отдельности, а затем полученные параллельные блоки соединяются последовательно:

$R_{поэл} = \left(1 - (1 - p)^m\right)^n.$

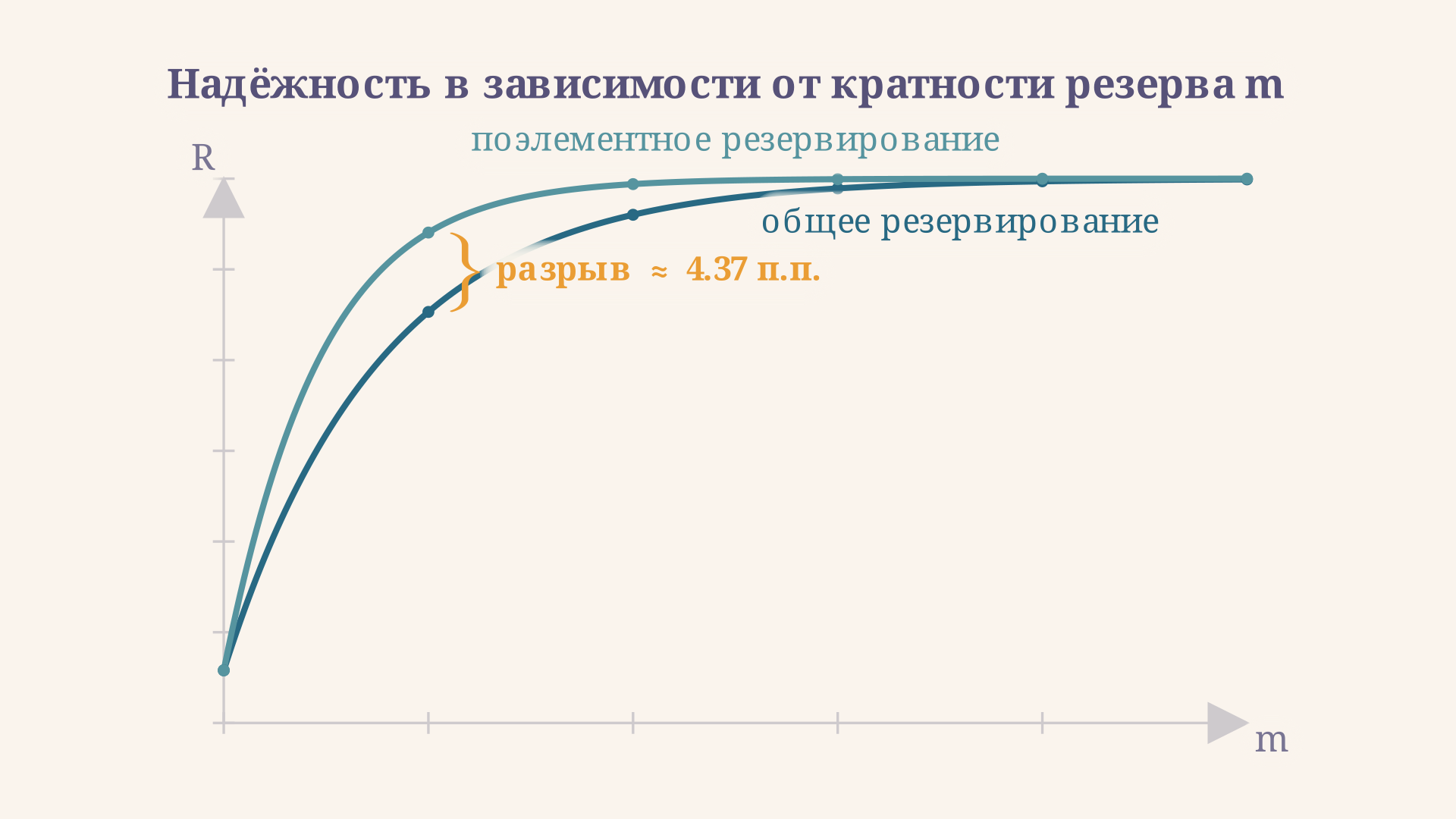

Для этих двух формул при $n \ge 2$ и $m \ge 2$ всегда выполняется $R_{поэл} \ge R_{общ}$, причём строгое неравенство - типичный случай, а равенство возможно только при $n = 1$ или $m = 1$. Интуиция здесь такая: при общем резервировании достаточно, чтобы в каждой из $m$ резервных копий отказал хотя бы один (пусть и разный) элемент - и вся копия выходит из строя. При поэлементном резервировании, чтобы вывести из строя конкретное звено цепи, должны отказать все $m$ его собственных копий одновременно - это куда более редкое событие.

Рассчитать для своей задачи

Пример расчёта

Возьмём систему из трёх последовательных элементов ($n = 3$) с надёжностью каждого $p = 0{,}9$ и кратностью резервирования $m = 2$ (основной элемент плюс одна резервная копия).

Без резервирования:

$R_0 = 0{,}9^3 = 0{,}729.$

При общем резервировании всей цепочки:

$R_{общ} = 1 - \left(1 - 0{,}729\right)^2 = 1 - 0{,}271^2 = 1 - 0{,}073441 = 0{,}926559 \approx 92{,}66\%.$

При поэлементном резервировании каждого элемента:

$R_{поэл} = \left(1 - (1 - 0{,}9)^2\right)^3 = \left(1 - 0{,}01\right)^3 = 0{,}99^3 = 0{,}970299 \approx 97{,}03\%.$

Разница ощутима: 97,03% против 92,66% при одинаковом числе дополнительных элементов - три резервных элемента в обоих случаях. Именно поэтому на практике поэлементное резервирование предпочитают, когда позволяет конструкция: оно даёт больше надёжности за ту же цену дублирования.

Смешанные структурные схемы

Реальные системы редко сводятся к чистой последовательной или чистой параллельной схеме - обычно это комбинация блоков. Расчёт смешанной схемы всегда идёт по одному и тому же алгоритму: схему сворачивают от периферии к центру, заменяя каждый простой узел (последовательный или параллельный) одним эквивалентным элементом с рассчитанной надёжностью, пока не останется единственный итоговый блок.

Например, если два насоса резервируют друг друга (параллельный блок с надёжностью $R_{параллельно} = 1 - (1-p)^2$), а после них последовательно стоят фильтр и клапан с надёжностями $p_ф$ и $p_к$, итоговая надёжность установки:

$R_{установки} = R_{параллельно} \cdot p_ф \cdot p_к.$

Такое пошаговое свёртывание работает для любой сложности схемы, если в ней нет "мостиковых" структур (когда элемент связывает две параллельные ветви крест-накрест) - для них нужен отдельный метод разложения по состоянию связывающего элемента.

Частые ошибки

• Путают последовательное соединение по функции с физическим расположением. Структурная схема строится по логике отказа, а не по чертежу устройства - два физически параллельных провода могут образовывать последовательный блок надёжности, если оба обязаны работать одновременно.
• Складывают вероятности вместо перемножения. Для последовательного соединения надёжности перемножаются, а не складываются; сложение вероятностей отказа применяется только для приближённой оценки при очень малых $q_i$.
• Забывают, что кратность резервирования включает основной элемент. Кратность $m = 2$ означает основной элемент плюс одну резервную копию, а не две резервных вдобавок к основному.
• Путают общее и поэлементное резервирование. Это разные формулы с разным результатом даже при одинаковом числе резервных элементов - для последовательной системы поэлементное резервирование всегда выгоднее или равно общему.
• Пытаются посчитать мостиковую схему как обычную последовательно-параллельную. Если элемент соединяет две параллельные ветви крест-накрест, простое свёртывание даёт неверный результат - нужен метод разложения по состояниям.

FAQ

Чем структурная схема надёжности отличается от функциональной схемы? Функциональная схема показывает физические связи и порядок работы устройства. Структурная схема надёжности показывает логику отказа: какие элементы должны работать одновременно (последовательное соединение), а какие взаимно резервируют друг друга (параллельное соединение). Это разные графы для одной и той же системы.

Что выгоднее - общее или поэлементное резервирование? Для последовательной системы из нескольких элементов поэлементное резервирование почти всегда даёт более высокую надёжность при том же числе резервных элементов. Общее резервирование проще конструктивно и его выбирают, когда поэлементное дублирование невозможно технически.

Как рассчитать надёжность смешанной структурной схемы? Схему сворачивают по частям: каждый простой параллельный или последовательный узел заменяют одним элементом с рассчитанной надёжностью, и так до единственного итогового блока. Мостиковые структуры считаются отдельным методом - разложением по состоянию связывающего элемента.

Коротко

Структурная схема надёжности строится по логике отказа: элементы последовательны, если нужны все, и параллельны, если достаточно одного. Надёжность последовательного блока - произведение надёжностей элементов $R_0 = p^n$, надёжность параллельного блока - $R = 1 - (1-p)^m$. При резервировании последовательной системы поэлементное резервирование $R_{поэл} = (1-(1-p)^m)^n$ даёт более высокую надёжность, чем общее резервирование всей цепочки $R_{общ} = 1-(1-p^n)^m$, при одинаковом числе резервных элементов. Смешанные схемы считают последовательным свёртыванием узлов, кроме мостиковых структур, которые требуют отдельного метода.
