Акустический импеданс среды: формула и коэффициент отражения

Акустический импеданс среды - это величина, которая показывает, насколько среда «сопротивляется» распространению звуковой волны. Она определяется всего двумя параметрами: плотностью вещества и скоростью звука в нём. От акустического импеданса напрямую зависит, какая доля звуковой энергии пройдёт через границу двух сред, а какая отразится обратно, поэтому понятие лежит в основе ультразвуковой диагностики, гидроакустики и звукоизоляции. Ниже разберём формулу импеданса, вывод коэффициента отражения на границе сред и типичные ошибки в расчётах. Чтобы сразу увидеть, как работает отражение на конкретных материалах, покрути калькулятор ниже: он считает импедансы двух сред и показывает, как делится энергия волны на границе.

Что такое акустический импеданс

Рассчитать для своей задачи

Акустический (удельный, или характеристический) импеданс среды определяется формулой:

$Z = \rho c,$

где $\rho$ - плотность среды (кг/м³), а $c$ - скорость звука в ней (м/с). Единица измерения импеданса в СИ - кг/(м²·с), эту единицу называют рэлем (рayl) в честь Рэлея. Импеданс не зависит от частоты или амплитуды волны - это свойство самой среды, как плотность или упругость. У воздуха он маленький (около 415 рэл), у воды - уже больше миллиона рэл, а у стали доходит до нескольких десятков миллионов рэл: разброс между материалами составляет несколько порядков.

Физический смысл похож на электрическое сопротивление в цепи: чем выше импеданс, тем «жёстче» среда реагирует на давление волны при заданной колебательной скорости частиц. Именно рассогласование этого «сопротивления» на стыке двух сред и определяет, сколько энергии отразится назад, а не пройдёт дальше.

Строго говоря, акустический импеданс связывает звуковое давление $p$ в волне со скоростью колебания частиц среды $v$: $Z = p / v$. Для плоской бегущей волны в однородной среде это отношение постоянно и равно как раз $\rho c$, поэтому на практике почти всегда пользуются именно этой упрощённой формулой, а не измеряют давление и колебательную скорость по отдельности.

Формула коэффициента отражения на границе сред

Когда волна падает на границу раздела двух сред перпендикулярно поверхности, часть энергии отражается, а часть проходит дальше. Амплитудный коэффициент отражения по давлению записывается через импедансы обеих сред:

$R = \frac{Z_2 - Z_1}{Z_2 + Z_1},$

где $Z_1$ - импеданс среды, из которой приходит волна, а $Z_2$ - импеданс среды, в которую она входит. Коэффициент $R$ может быть и положительным, и отрицательным: знак показывает, меняется ли фаза отражённой волны на противоположную (это происходит, когда волна идёт из менее плотной среды в более плотную, $Z_2 > Z_1$).

Для практики обычно важнее не амплитуда, а доля отражённой энергии (интенсивности), потому что именно её измеряют приборы:

$R_I = R^2 = \left(\frac{Z_2 - Z_1}{Z_2 + Z_1}\right)^2.$

Соответственно, доля прошедшей интенсивности дополняет её до единицы:

$T_I = 1 - R_I = \frac{4 Z_1 Z_2}{(Z_1 + Z_2)^2}.$

Рассчитать для своей задачи

Из формулы видно главное правило акустики: если $Z_1 = Z_2$, отражения нет вовсе - вся энергия проходит через границу (среды акустически согласованы). Чем сильнее отличаются импедансы, тем больше волны отражается - и не важно, в какую сторону: формула для $R_I$ симметрична относительно перестановки $Z_1$ и $Z_2$.

Эти же формулы работают и для наклонного падения волны, но там к отношению импедансов добавляются ещё и углы падения и преломления (аналог закона Снеллиуса для звука), поэтому в задачах по умолчанию рассматривают именно нормальное падение - волну, идущую строго перпендикулярно границе раздела. Это стандартное упрощение почти всех учебных задач по акустическому импедансу, и именно его считает калькулятор выше.

Импедансы типичных сред и на что они влияют

Расчёт по формуле $Z = \rho c$ даёт для распространённых материалов такие ориентировочные значения (плотность в кг/м³, скорость в м/с, импеданс в мегарэлях, МРэл):

• воздух: $\rho \approx 1{,}21$, $c \approx 343$ → $Z \approx 0{,}0004$ МРэл;
• вода: $\rho \approx 1000$, $c \approx 1481$ → $Z \approx 1{,}48$ МРэл;
• мышечная ткань: $\rho \approx 1050$, $c \approx 1540$ → $Z \approx 1{,}62$ МРэл;
• кость: $\rho \approx 1900$, $c \approx 4080$ → $Z \approx 7{,}75$ МРэл;
• сталь: $\rho \approx 7800$, $c \approx 5900$ → $Z \approx 46$ МРэл.

Эта таблица объясняет сразу несколько практических фактов. Между воздухом и любой биологической тканью импедансы различаются в тысячи раз, поэтому граница ткань-воздух отражает почти 100% ультразвука - из-за этого датчик УЗИ прижимают к коже через слой геля, который вытесняет воздух и «согласует» импедансы. А вот граница мышца-кость даёт заметное, но не полное отражение - именно поэтому на УЗИ кость видна как яркая контрастная линия: отражённого сигнала достаточно, чтобы прибор его зафиксировал, но часть энергии всё же проходит глубже.

Практический пример расчёта

Рассмотрим переход ультразвуковой волны из мягкой ткани в кость - классическая задача в биомедицинской акустике. Дано: мягкая ткань с $\rho_1 = 1050$ кг/м³ и $c_1 = 1540$ м/с, кость с $\rho_2 = 1900$ кг/м³ и $c_2 = 4080$ м/с.

Сначала находим импедансы обеих сред по основной формуле:

$Z_1 = \rho_1 c_1 = 1050 \cdot 1540 = 1\,617\,000\ \text{рэл} \approx 1{,}62\ \text{МРэл},$

$Z_2 = \rho_2 c_2 = 1900 \cdot 4080 = 7\,752\,000\ \text{рэл} \approx 7{,}75\ \text{МРэл}.$

Теперь считаем амплитудный коэффициент отражения:

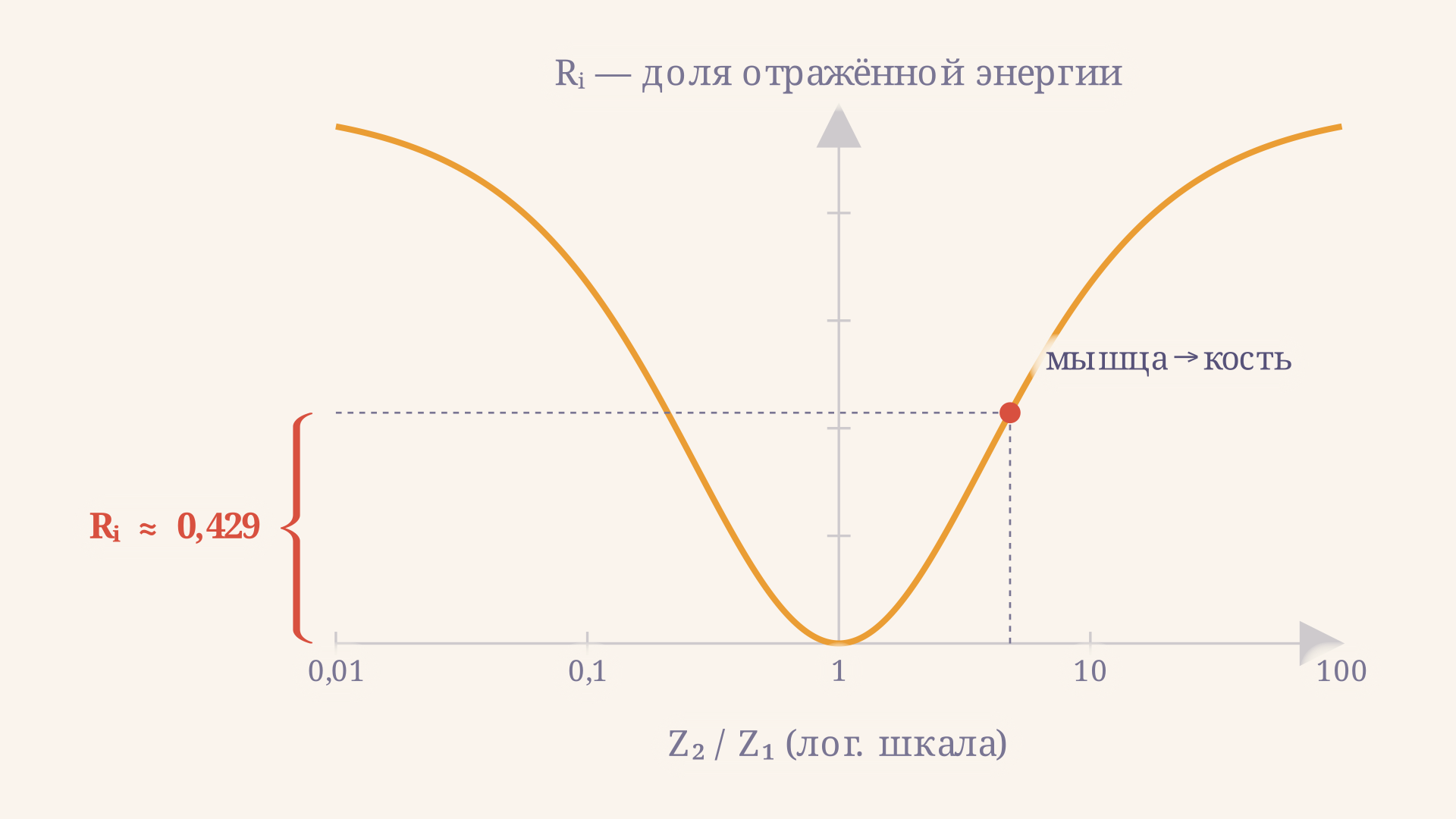

$R = \frac{Z_2 - Z_1}{Z_2 + Z_1} = \frac{7\,752\,000 - 1\,617\,000}{7\,752\,000 + 1\,617\,000} \approx 0{,}655.$

Переходим к коэффициенту отражения по интенсивности - именно эту величину меряют приборы:

$R_I = R^2 \approx 0{,}655^2 \approx 0{,}429,$

то есть около 42,9% энергии волны отражается обратно, а оставшиеся $T_I = 1 - R_I \approx 57{,}1\%$ проходят дальше в кость. Если вводные в вашей задаче другие, подставьте свои плотности и скорости в калькулятор выше - он мгновенно пересчитает оба импеданса и коэффициенты для любой пары сред.

Частые ошибки

• Путают плотность и импеданс. Импеданс - это произведение плотности на скорость звука, а не сама плотность. У сред с одинаковой плотностью импедансы могут сильно различаться, если скорость звука в них разная.
• Забывают квадрат в формуле энергии. Формула $R = (Z_2-Z_1)/(Z_2+Z_1)$ даёт коэффициент отражения по амплитуде (давлению), а не по энергии. Для доли отражённой интенсивности нужно возвести $R$ в квадрат.
• Игнорируют знак коэффициента $R$. Отрицательный $R$ означает смену фазы отражённой волны на 180°, а не «отрицательное отражение» - на энергетические расчёты знак не влияет, но на интерференцию отражённых волн влияет напрямую.
• Путают местами $Z_1$ и $Z_2$. Для коэффициента по интенсивности порядок не важен (формула симметрична), но для амплитудного $R$ и его знака порядок среды падения и среды прохождения имеет значение.
• Забывают перевести единицы. Плотность нужно брать в кг/м³, а не в г/см³ - иначе импеданс окажется заниженным в 1000 раз.

FAQ

Что означает большой акустический импеданс среды? Большой импеданс означает, что среда сильно «сопротивляется» колебаниям под действием звукового давления - такие среды (металлы, кость) при контакте с мягкими или газообразными средами дают сильное отражение волны на границе.

Почему на УЗИ-датчик наносят гель? Гель заполняет тонкий воздушный зазор между датчиком и кожей. Импеданс воздуха на несколько порядков меньше импеданса ткани, поэтому без геля почти вся ультразвуковая волна отражалась бы обратно, не проникая в тело.

Зависит ли акустический импеданс от частоты звука? Нет, в приближении, где среда считается однородной и линейной, $Z = \rho c$ зависит только от плотности и скорости звука в среде, а не от частоты волны. Скорость звука $c$, в свою очередь, определяется упругими свойствами и плотностью самого материала.

Коротко

Акустический импеданс среды $Z = \rho c$ показывает, насколько среда сопротивляется распространению звуковой волны. На границе двух сред доля отражённой энергии равна $R_I = \left(\frac{Z_2 - Z_1}{Z_2 + Z_1}\right)^2$: чем ближе импедансы, тем меньше отражение, чем больше рассогласование - тем сильнее эхо. Именно поэтому в УЗИ используют гель для согласования импедансов, а на границах ткань-кость или ткань-воздух видны контрастные отражения.
