Линейный угол двугранного угла: как построить

Линейный угол двугранного угла - единственная величина, через которую вообще измеряют угол между двумя гранями многогранника: сам двугранный угол не откладывается транспортиром напрямую, только через специально построенный плоский угол. В задачах на пирамиды и призмы построить этот угол правильно оказывается сложнее, чем его потом вычислить, - большинство ошибок в стереометрии возникает именно на этапе построения, а не в арифметике. Ниже разберём алгоритм построения по определению, более практичный способ через теорему о трёх перпендикулярах и доведём его до числа на примере правильной пирамиды. Прежде чем читать теорию, подвигайте калькулятор ниже: он показывает одновременно вид сверху на основание и вертикальное сечение, в котором и лежит искомый угол.

Что такое линейный угол двугранного угла

Двугранный угол образован двумя полуплоскостями (гранями), выходящими из общей прямой - ребра. Сам по себе он не имеет числового значения, пока внутри него не построен линейный угол: возьмите на ребре точку и проведите в каждой грани луч, перпендикулярный ребру. Угол между этими двумя лучами и называется линейным углом двугранного угла - именно его величина и объявляется величиной двугранного угла.

Ключевое свойство, на которое опирается вся дальнейшая техника: линейный угол не зависит от выбора точки на ребре. Возьми вы точку ближе к вершине пирамиды или дальше - угол между построенными перпендикулярами получится тот же самый. Это следует из того, что все такие пары перпендикуляров параллельны друг другу (перпендикуляры к одной прямой в одной плоскости параллельны), поэтому и углы между соответствующими парами равны.

Алгоритм построения по определению

Это базовый способ - работает всегда, но требует аккуратного черчения от руки:

Шаг 1. Найдите ребро $l$ - прямую пересечения двух граней (плоскостей) $\alpha$ и $\beta$.

Шаг 2. Отметьте на ребре $l$ произвольную точку $M$.

Шаг 3. В плоскости $\alpha$ через $M$ проведите луч $m_1$, перпендикулярный $l$.

Шаг 4. В плоскости $\beta$ через ту же точку $M$ проведите луч $m_2$, перпендикулярный $l$.

Шаг 5. Угол $\angle(m_1, m_2)$ и есть линейный угол - величина двугранного угла.

Рассчитать для своей задачи

На чертеже от руки этот способ надёжен, но в задачах с пирамидами и призмами, где заранее известна высота, есть путь короче и точнее - построение через теорему о трёх перпендикулярах.

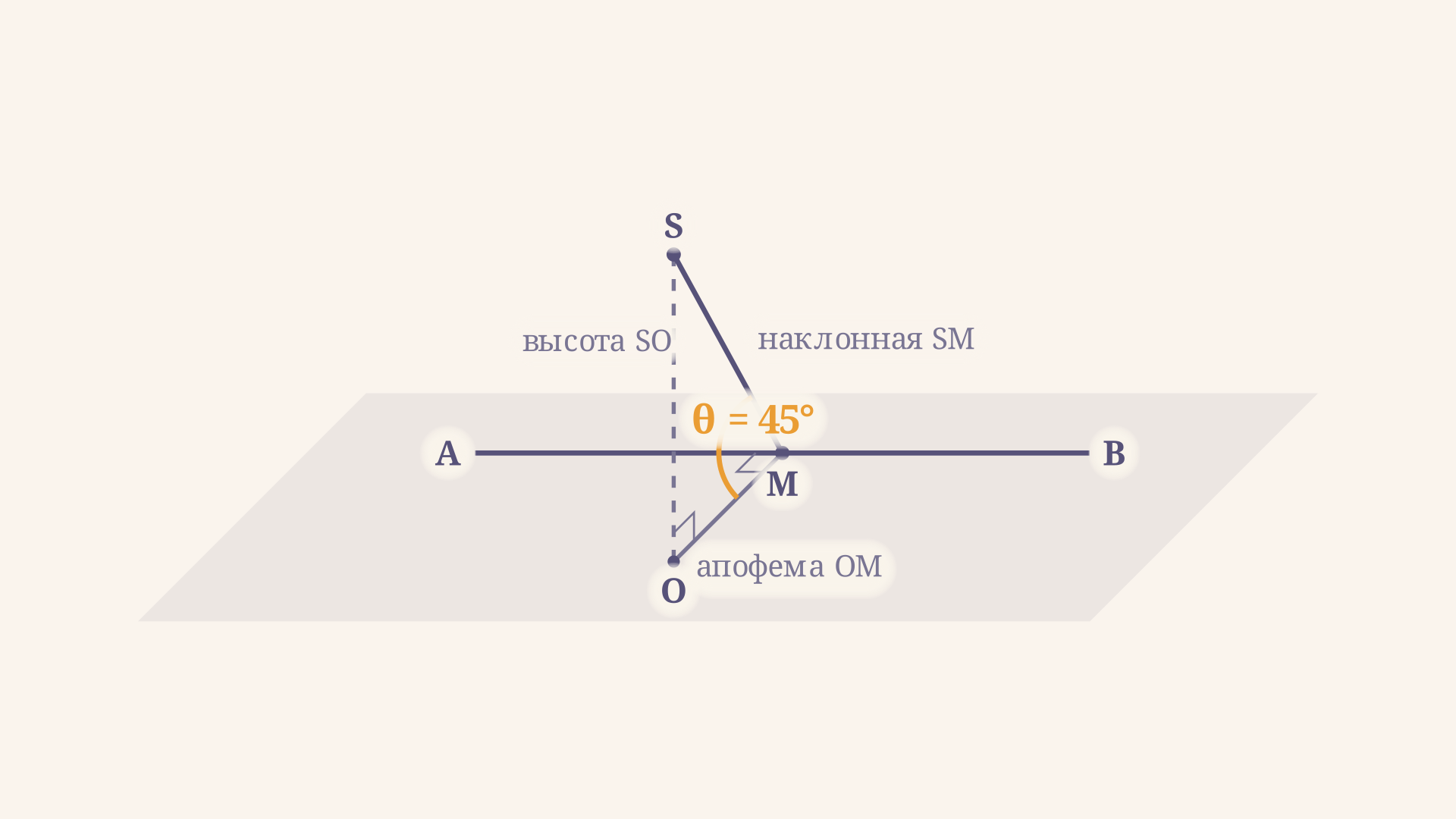

Построение по теореме о трёх перпендикулярах

Теорема о трёх перпендикулярах (ТТП) формулируется так: если из точки $S$ вне плоскости опущен перпендикуляр $SO$ на эту плоскость, а из основания $O$ в самой плоскости проведён перпендикуляр $OM$ к некоторой прямой $l$ этой плоскости, то наклонная $SM$ тоже перпендикулярна $l$.

Это ровно то, что нужно для построения линейного угла, когда известна высота фигуры. Возьмём типичную ситуацию: пирамида с апексом $S$, основание которой лежит в некоторой плоскости, а ребро $AB$ этого основания - то самое ребро, при котором нужен двугранный угол между боковой гранью и основанием. Алгоритм:

Шаг 1. Опустите высоту $SO$ на плоскость основания - это первый перпендикуляр теоремы.

Шаг 2. В плоскости основания из точки $O$ проведите перпендикуляр $OM$ к ребру $AB$ (точка $M$ лежит на $AB$) - второй перпендикуляр теоремы.

Шаг 3. По теореме о трёх перпендикулярах наклонная $SM$ автоматически перпендикулярна $AB$ - третий перпендикуляр появляется бесплатно, без отдельного построения.

Шаг 4. Угол $\angle SMO$ - это и есть линейный угол искомого двугранного угла, потому что оба луча $MS$ и $MO$ перпендикулярны ребру $AB$ и лежат в разных гранях (боковой грани и основании).

Рассчитать для своей задачи

Преимущество этого способа в том, что $OM$ и $SO$ обычно уже известны из условия задачи (апофема основания и высота фигуры), поэтому дополнительного построения фактически не требуется - только доказать перпендикулярность по теореме и назвать нужный угол.

Пример: линейный угол в правильной четырёхугольной пирамиде

Пусть $SABCD$ - правильная четырёхугольная пирамида: основание $ABCD$ - квадрат со стороной $a = 8$, апекс $S$ расположен строго над центром $O$ основания на высоте $h = 4$. Нужно построить и найти линейный угол двугранного угла при ребре основания $AB$.

По алгоритму: $SO \perp ABCD$ - это высота пирамиды, $SO = h = 4$. Точка $M$ - середина ребра $AB$, и $OM \perp AB$, потому что $O$ - центр квадрата, а расстояние от центра квадрата до середины стороны равно половине стороны:

$$OM = \frac{a}{2} = \frac{8}{2} = 4.$$

Рассчитать для своей задачи

По теореме о трёх перпендикулярах $SM \perp AB$, значит $\angle SMO = \theta$ - искомый линейный угол. Треугольник $SOM$ прямоугольный с прямым углом при вершине $O$, поэтому:

$$\tan\theta = \frac{SO}{OM} = \frac{h}{a/2} = \frac{2h}{a}.$$

Подставляем числа:

$$\tan\theta = \frac{2 \cdot 4}{8} = 1 \quad\Rightarrow\quad \theta = \arctan 1 = 45^\circ.$$

Заодно найдём гипотенузу $SM$ - это апофема пирамиды (высота боковой грани, проведённая к стороне основания):

$$SM = \sqrt{SO^2 + OM^2} = \sqrt{4^2 + 4^2} = \sqrt{32} \approx 5{,}657.$$

Если изменить высоту или сторону основания в калькуляторе выше, треугольник $SOM$ и угол $\theta$ пересчитаются автоматически по той же формуле $\tan\theta = 2h/a$.

Двугранный угол между боковыми гранями

Ребро основания - не единственный случай. Если нужен двугранный угол между двумя соседними боковыми гранями (общее ребро - боковое ребро $SA$), построение по ТТП устроено иначе: перпендикуляр опускается не из апекса на основание, а из точки на ребре $SA$ на плоскости каждой боковой грани, либо используется координатный метод через нормали. В большинстве школьных и вузовских задач такой угол находят именно через координаты, потому что чисто геометрическое построение здесь требует дополнительного вспомогательного сечения. Если вам встретилась именно такая формулировка, ищите её отдельно как двугранный угол при боковом ребре пирамиды - там другая конфигурация перпендикуляров.

Как проверить, что угол построен верно

Прежде чем вычислять угол, стоит проверить сам чертёж:

1. Убедитесь, что луч действительно перпендикулярен ребру, а не проведён «на глаз» к произвольной точке грани - угол между двумя непересекающимися перпендикулярами не будет равен линейному.
2. Проверьте, что оба луча выходят из одной и той же точки ребра. Если один перпендикуляр проведён из точки $M_1$, а другой - из другой точки $M_2$, углы между ними не обязаны совпадать с линейным углом.
3. Если использовалась теорема о трёх перпендикулярах, убедитесь, что $SO$ действительно перпендикулярен всей плоскости (а не только одной прямой в ней) - иначе теорема неприменима.
4. Проверьте результат через теорему Пифагора в треугольнике $SOM$: $SM^2 = SO^2 + OM^2$ должно выполняться точно, иначе где-то в построении ошибка.

Частые ошибки

• Перпендикуляр проведён не к ребру, а к произвольной прямой в грани. Условие $m \perp l$ обязательно - без него угол не является линейным.
• Лучи выходят из разных точек ребра. Оба перпендикуляра обязаны исходить из одной и той же точки $M$.
• Путаница, какой катет напротив угла. В формуле $\tan\theta = SO/OM$ высота - числитель, апофема основания - знаменатель; перепутав их местами, получают дополнительный угол $90^\circ - \theta$ вместо искомого.
• Забыли доказать перпендикулярность $SO$ всей плоскости, а не одной прямой. Теорема о трёх перпендикулярах работает только когда первый перпендикуляр - к плоскости целиком.
• Путают апофему основания и апофему пирамиды. $OM = a/2$ - это отрезок в плоскости основания, а $SM$ - уже наклонная (высота боковой грани); это разные отрезки с разными числовыми значениями.

FAQ

Зависит ли линейный угол от того, какую точку на ребре выбрать? Нет. Все перпендикуляры к ребру в одной грани параллельны друг другу, поэтому угол между соответствующей парой одинаков в любой точке ребра - линейный угол определён однозначно для всего двугранного угла.

Можно ли построить линейный угол, если высота пирамиды неизвестна? Да, тогда используют построение по определению (провести оба перпендикуляра напрямую) или координатный метод через нормали граней - теорема о трёх перпендикулярах просто не единственный доступный способ, а самый быстрый, если высота уже дана.

Чем отличается апофема основания от апофемы пирамиды? Апофема основания $OM$ - отрезок от центра основания до середины его стороны, лежит в плоскости основания. Апофема пирамиды $SM$ - наклонный отрезок от апекса до той же точки $M$, это высота боковой грани. В прямоугольном треугольнике $SOM$ они - катет и гипотенуза соответственно.

Коротко

Линейный угол двугранного угла строится либо напрямую по определению (два перпендикуляра к ребру из одной точки), либо через теорему о трёх перпендикулярах, когда известна высота фигуры: опускаем высоту $SO$, проводим в основании перпендикуляр $OM$ к ребру, и наклонная $SM$ автоматически даёт угол $\angle SMO = \theta$ с формулой $\tan\theta = SO/OM$. Угол не зависит от выбора точки на ребре, а частые ошибки построения связаны с перепутанными точками, катетами или невыполненным условием перпендикулярности к плоскости целиком.
