Пропускная способность канала: формула Шеннона-Хартли

Пропускная способность канала связи - это максимальная скорость, с которой по нему можно передавать информацию так, чтобы приёмник восстановил её без ошибок. Понятие ввёл Клод Шеннон в 1948 году, и с тех пор формула, которая связывает эту скорость с полосой пропускания и уровнем шума, остаётся центральной в теории информации, курсах по сетям и цифровой связи. Разберём, откуда берётся формула Шеннона-Хартли, что в ней означает каждая буква, чем она отличается от более простой формулы Найквиста и как посчитать пропускную способность конкретного канала - телефонной линии, радиоканала или оптоволокна. Чтобы сразу увидеть, как полоса и уровень шума меняют предельную скорость, покрути калькулятор ниже - а дальше разберём формулу шаг за шагом.

Что такое пропускная способность канала

Любой канал связи - телефонный провод, радиоэфир, оптоволокно - искажает сигнал шумом: тепловыми флуктуациями, наводками, помехами от других передатчиков. Чем сильнее шум относительно полезного сигнала, тем чаще приёмник путает переданные символы. Пропускная способность канала $C$ - это теоретический потолок скорости передачи данных (в битах в секунду), при котором ошибку всё ещё можно сделать сколь угодно малой за счёт правильного кодирования. Превысить $C$ нельзя ни при какой хитрости кодирования: выше этого предела ошибки неизбежны, сколько бы избыточности вы ни добавляли. Ниже предела, наоборот, теорема Шеннона гарантирует существование кода, дающего надёжную передачу - вопрос только в сложности такого кода.

Важно не путать пропускную способность с реальной скоростью работающего модема или роутера: $C$ - это верхняя граница, к которой реальные системы лишь приближаются. Разрыв между $C$ и фактической скоростью показывает, сколько ещё «резерва» оставляет используемый код и модуляция.

Формула Шеннона-Хартли

Основная формула пропускной способности канала с шумом выглядит так:

$C = B \cdot \log_2\!\left(1 + \frac{S}{N}\right),$

где $B$ - полоса пропускания канала в герцах, а $S/N$ - отношение мощности полезного сигнала к мощности шума (безразмерное число, не в децибелах). Результат $C$ получается в битах в секунду. Смысл формулы: чем шире полоса, тем больше независимых отсчётов сигнала можно передать в секунду, а чем выше $S/N$, тем больше различимых уровней сигнала помещается в каждый отсчёт без риска перепутать их с шумом. Логарифм появляется потому, что число различимых уровней амплитуды растёт с корнем из $S/N$, а количество битов на уровень - это логарифм числа уровней.

На практике отношение сигнал/шум чаще задают в децибелах: $\text{SNR}_{\text{дБ}} = 10 \log_{10}(S/N)$, поэтому перед подстановкой в формулу его нужно перевести в линейный вид:

$\frac{S}{N} = 10^{\text{SNR}_{\text{дБ}}/10}.$

Рассчитать для своей задачи

Эта логарифмическая зависимость - ключевое наблюдение формулы: увеличение мощности сигнала в 10 раз не увеличивает пропускную способность в 10 раз, оно лишь добавляет постоянную прибавку $B \log_2 10 \approx 3{,}32\,B$ бит/с. Отсюда правило «закон убывающей отдачи мощности»: наращивать $S/N$ становится всё менее выгодно, а расширять полосу $B$ - по-прежнему пропорционально выгодно.

Как по-разному влияют полоса и отношение сигнал/шум

Полоса $B$ входит в формулу множителем: если удвоить полосу при неизменном $S/N$, пропускная способность тоже ровно удваивается - зависимость линейная. Отношение сигнал/шум входит под логарифмом: даже стократное увеличение $S/N$ (то есть плюс 20 дБ) прибавляет лишь $B \log_2 100 \approx 6{,}64\,B$ бит/с. Из-за этой асимметрии инженеры чаще расширяют полосу (переходят на более широкий диапазон частот, используют больше несущих), чем гонятся за мощностью передатчика: рост от полосы предсказуем и не имеет диминишинг-эффекта.

Рассчитать для своей задачи

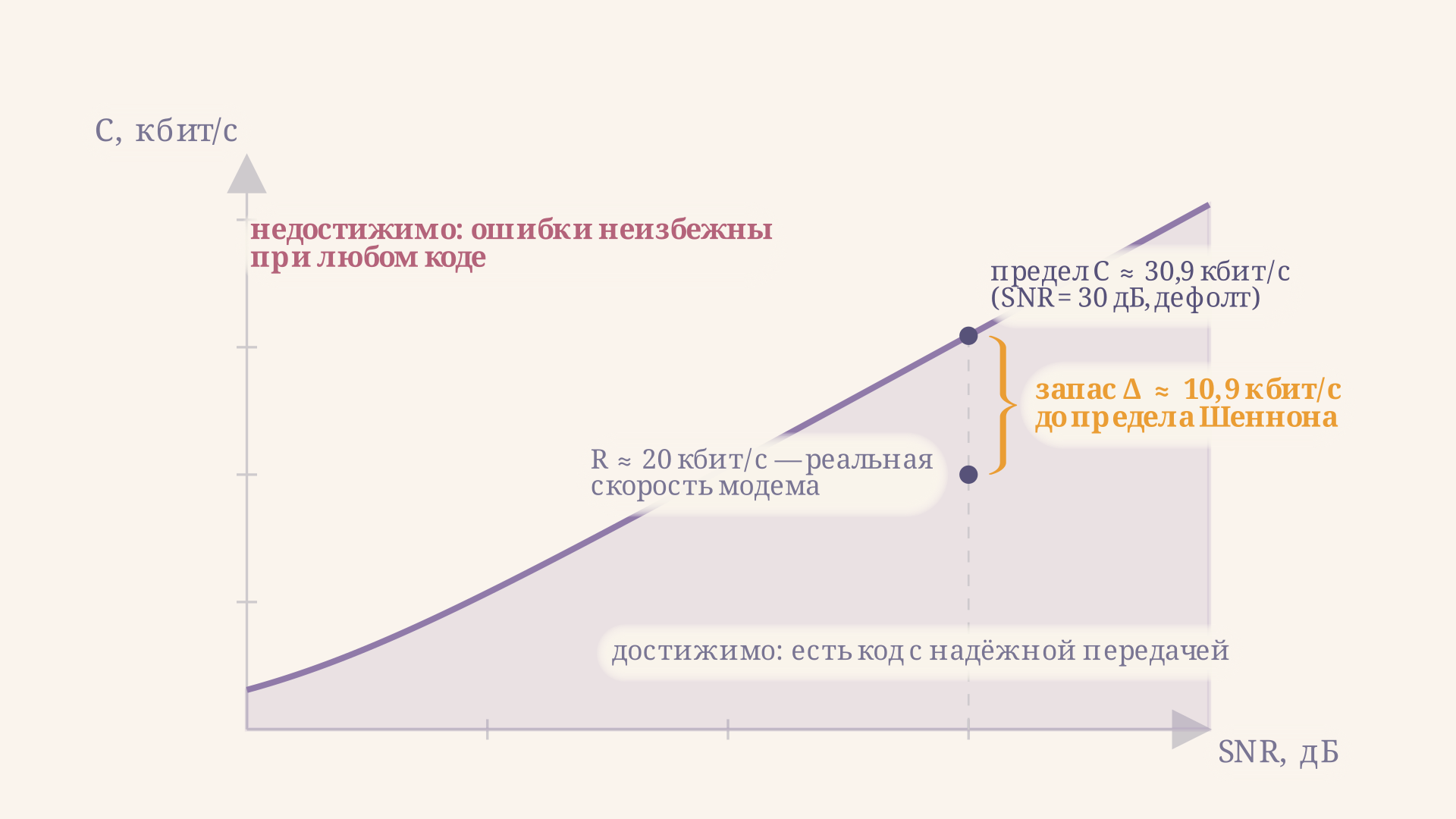

На графике область под кривой $C(S/N)$ - это все пары «скорость передачи - отношение сигнал/шум», для которых существует код с произвольно малой вероятностью ошибки. Область над кривой недостижима в принципе. Разница между реальной рабочей скоростью $R$ канала и пределом $C$ при том же $B$ и $S/N$ - это тот самый «запас до предела Шеннона», на который ориентируются, выбирая более сложное помехоустойчивое кодирование.

Формула Найквиста и предел Шеннона

До Шеннона Гарри Найквист вывел более простую формулу - для идеального канала без шума с конечным числом уровней сигнала $M$:

$C = 2B \log_2 M.$

Она отвечает на другой вопрос: сколько бит переносит каждый импульс, если приёмник умеет безошибочно различать ровно $M$ уровней амплитуды. Формула Найквиста не учитывает шум вовсе - она просто ограничивает скорость передачи символов ($2B$ символов в секунду, по теореме отсчётов) и число различимых состояний на символ. Формула Шеннона-Хартли обобщает эту идею: вместо произвольного $M$ она берёт число уровней, которое можно надёжно различить именно при данном отношении сигнал/шум, - оно растёт как $\sqrt{1 + S/N}$. Поэтому в реальных задачах, где шум присутствует всегда, используют именно формулу Шеннона, а формулу Найквиста - как учебную идеализацию или частный случай при очень большом $S/N$.

Пример расчёта пропускной способности телефонного канала

Классическая задача: аналоговая телефонная линия имеет полосу пропускания $B = 3100$ Гц (стандартный диапазон 300-3400 Гц) и отношение сигнал/шум $\text{SNR}_{\text{дБ}} = 30$ дБ. Нужно найти предельную пропускную способность.

Сначала переводим SNR из децибел в линейный вид:

$\frac{S}{N} = 10^{30/10} = 10^3 = 1000.$

Теперь подставляем в формулу Шеннона-Хартли:

$C = 3100 \cdot \log_2(1 + 1000) = 3100 \cdot \log_2(1001) \approx 3100 \cdot 9{,}967 \approx 30\,900 \ \text{бит/с}.$

Получаем около 30,9 кбит/с - это и есть теоретический предел, к которому вплотную подходили модемы последнего поколения на коммутируемых линиях (33,6 и 56 кбит/с работали за счёт более благоприятных условий на отдельных участках линии и асимметрии направлений). Если увеличить полосу вдвое, до 6200 Гц, при том же SNR пропускная способность тоже ровно удвоится - около 61,8 кбит/с. А если вместо этого удвоить SNR (плюс 3 дБ примерно на кратное увеличение мощности), прирост окажется значительно скромнее, что и демонстрирует логарифмический характер зависимости от мощности сигнала.

Где применяется формула на практике

Формула Шеннона-Хартли - не абстракция, а рабочий инструмент проектирования связи. По ней оценивают верхнюю границу скорости Wi-Fi при заданной полосе канала и уровне помех, сравнивают потенциал разных стандартов сотовой связи (LTE, 5G) при одинаковой полосе, но разном SNR, и объясняют, почему оптоволокно с огромной полосой (гигагерцы) и высоким SNR даёт пропускную способность на порядки выше, чем медный провод. В спутниковой связи формула используется, чтобы понять, сколько данных можно передать при заданной мощности передатчика и уровне шума приёмника - там расширить полосу часто дешевле, чем нарастить мощность сигнала.

Частые ошибки

• Подстановка SNR в децибелах напрямую в формулу. Формула Шеннона-Хартли требует линейное отношение мощностей $S/N$, а не значение в дБ. Забыли перевести через $10^{\text{SNR}_{\text{дБ}}/10}$ - получите заниженный или бессмысленный результат.
• Путаница формулы Шеннона с формулой Найквиста. Формула Найквиста $C = 2B\log_2 M$ не учитывает шум и годится только для идеального безошибочного канала с известным числом уровней $M$. Использовать её для реального зашумлённого канала - грубая ошибка.
• Ожидание, что удвоение мощности сигнала удвоит скорость. Из-за логарифма рост $S/N$ даёт убывающую отдачу, тогда как рост полосы $B$ - пропорциональную. Спутать эти два эффекта - частая логическая ошибка в задачах на оптимизацию канала.
• Смешивание единиц измерения. $B$ подставляется в герцах, а не в килогерцах или мегагерцах без пересчёта - иначе ответ окажется больше или меньше в тысячу раз.
• Путать пропускную способность с реальной скоростью протокола. $C$ - теоретический предел; реальная скорость всегда ниже из-за служебных данных, неидеального кодирования и запаса на ошибки.

FAQ

Что означает S/N в формуле Шеннона-Хартли? Это отношение мощности полезного сигнала к мощности шума в линейном (не логарифмическом) виде. Если дано значение в децибелах, его нужно сначала перевести по формуле $S/N = 10^{\text{SNR}_{\text{дБ}}/10}$.

Может ли реальная скорость передачи превысить пропускную способность канала? Нет. Пропускная способность $C$ - это доказанный теоретический предел: при скорости выше $C$ безошибочная передача невозможна ни при каком кодировании, сколько бы избыточности вы ни закладывали.

Почему увеличение полосы выгоднее увеличения мощности сигнала? Потому что полоса $B$ входит в формулу линейным множителем, а отношение сигнал/шум - под логарифмом. Удвоение полосы удваивает пропускную способность, а удвоение SNR добавляет лишь фиксированную небольшую прибавку.

Коротко

Пропускная способность канала связи задаётся формулой Шеннона-Хартли $C = B \log_2(1 + S/N)$, где $B$ - полоса пропускания в герцах, а $S/N$ - отношение сигнал/шум в линейном виде. Полоса влияет на скорость линейно, а отношение сигнал/шум - логарифмически, поэтому расширение полосы почти всегда выгоднее наращивания мощности сигнала. Формула Найквиста $C = 2B\log_2 M$ - её частный случай без шума, применимый только к идеализированным каналам. Зная $B$ и SNR, можно быстро оценить теоретический предел скорости для любого реального канала - от телефонной линии до Wi-Fi и оптоволокна.
