Протекторная и катодная защита от коррозии: расчёт

Протекторная и катодная защита - два родственных способа остановить электрохимическую коррозию стальных конструкций, сдвигая их потенциал в область, где металл практически не растворяется. В протекторном варианте это достигается за счёт более активного металла-анода (жертвенного протектора), который подключают к конструкции напрямую; в катодной защите с наложенным током потенциал сдвигает внешний источник постоянного тока через инертный анод. Ниже разберём, как работает каждый вариант, откуда берётся формула защитного тока и сопротивления анода и как посчитать, сколько протекторов нужно для конкретной трубы, резервуара или корпуса судна. Чтобы сразу увидеть, как площадь, среда и материал протектора меняют итоговое число анодов, покрутите калькулятор ниже - а дальше разберём каждую формулу по порядку.

Протекторная защита: как работает жертвенный анод

В основе протекторной защиты - обычный гальванический элемент. Если соединить защищаемую сталь с металлом, у которого электрохимический потенциал более отрицательный (цинк, алюминий, магний), то в этой паре анодом становится именно протектор: он растворяется, отдавая электроны через металлическое соединение на конструкцию. Электроны, пришедшие на сталь, сдвигают её потенциал в отрицательную сторону - именно это и называется катодной поляризацией, и именно она останавливает анодную реакцию растворения железа.

Рассчитать для своей задачи

Цепь замыкается через электролит (грунт, воду): положительные ионы металла уходят в раствор с поверхности протектора, а защитный ток через электролит достигает поверхности стали. Пока протектор не израсходован полностью, сталь физически не может корродировать в заметной степени - вся анодная реакция происходит на нём. Отсюда и рабочее название «жертвенный анод»: конструкция служет постоянно, а протектор со временем нужно менять.

Электрохимический ряд и движущее напряжение

Для протекторной защиты работает критерий защитного потенциала стали: она защищена, если её потенциал не выше $E_{защ} = -0{,}85$ В относительно медно-сульфатного электрода сравнения (СВЭ). Разница между собственным потенциалом протектора и этим порогом называется движущим напряжением:

$\Delta E = E_{протектор} - E_{защ}.$

Рассчитать для своей задачи

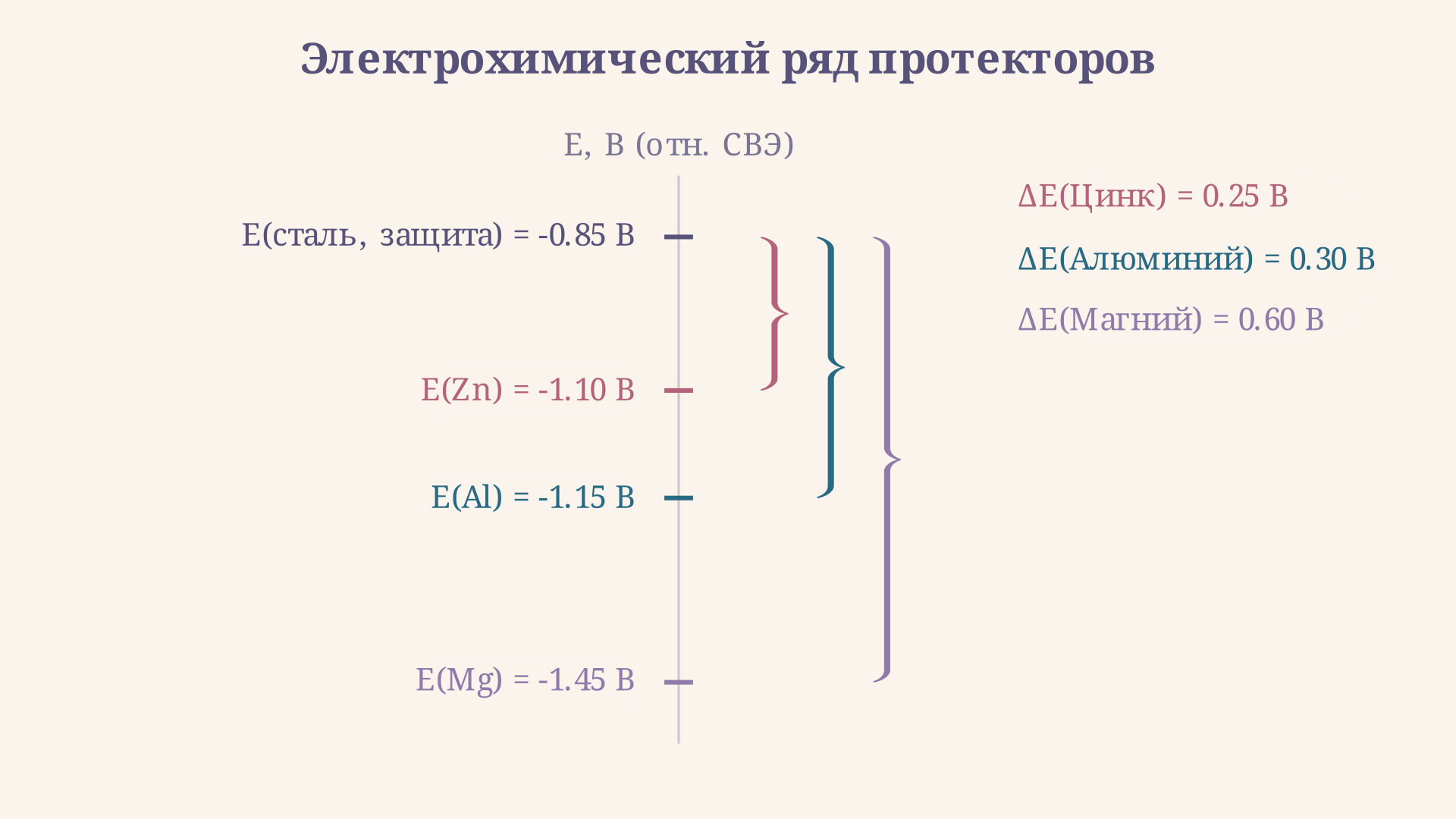

У цинка потенциал около $-1{,}10$ В, у алюминиевого сплава - около $-1{,}15$ В, у магния - около $-1{,}45$ В. Соответственно движущие напряжения получаются $0{,}25$ В, $0{,}30$ В и $0{,}60$ В: магний толкает защитный ток заметно сильнее двух других металлов. Это не значит, что магний всегда лучший выбор - большое движущее напряжение при низком сопротивлении среды (морская вода) может привести к перезащите и водородному охрупчиванию покрытия, поэтому магний обычно берут именно там, где сопротивление среды велико, - в грунте и пресной воде.

Сопротивление растеканию протектора и ток одного анода

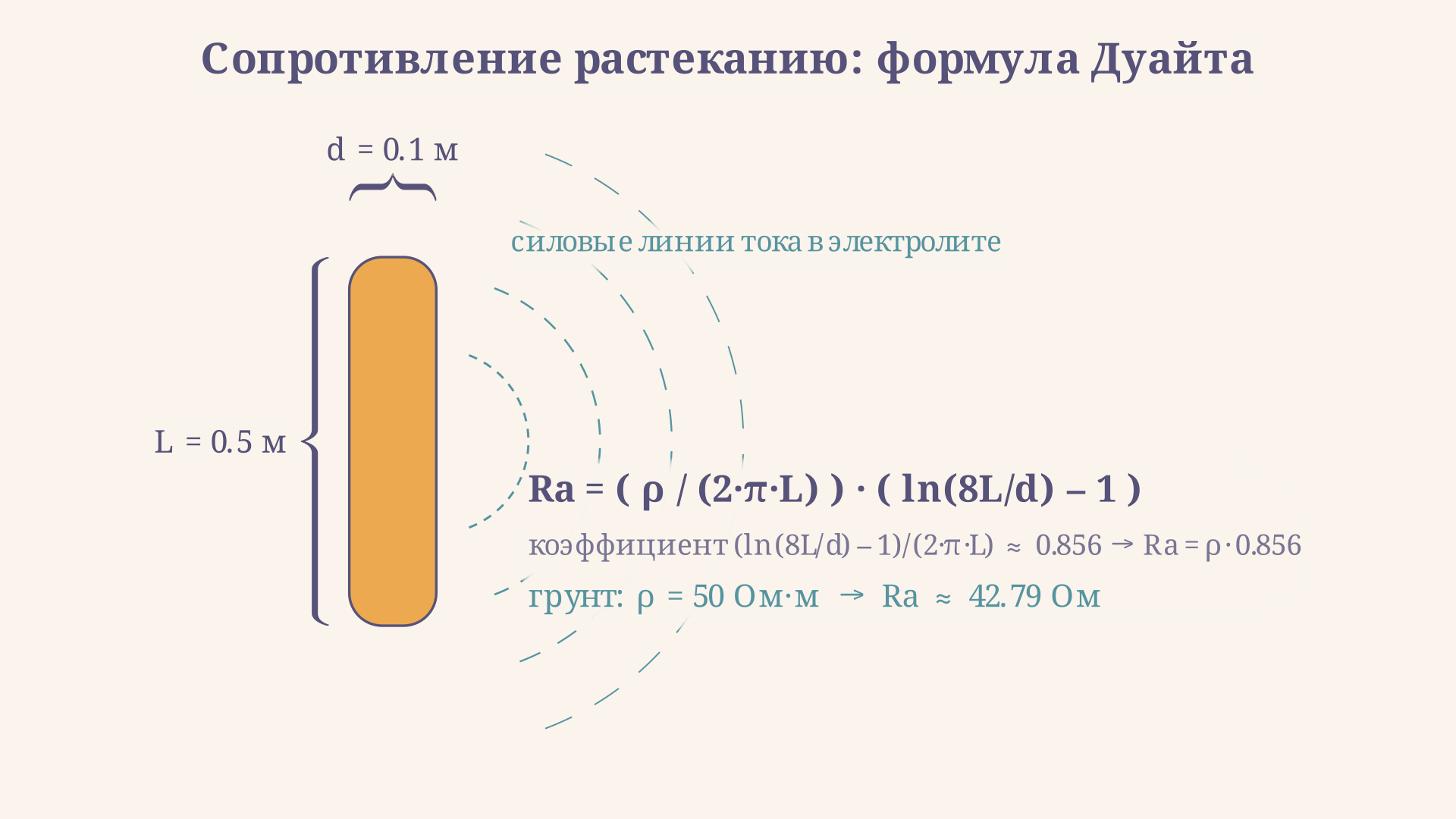

Движущее напряжение - это ещё не весь расчёт: ток протектора ограничен сопротивлением растеканию, с которым он «проталкивает» ток в электролит. Для стержневого анода длиной $L$ и диаметром $d$ в среде с удельным сопротивлением $\rho$ инженеры пользуются формулой Dwight:

$R_a = \frac{\rho}{2\pi L}\left(\ln\frac{8L}{d} - 1\right).$

Рассчитать для своей задачи

Дальше работает обычный закон Ома: ток одного анода $I_a = \Delta E / R_a$. Здесь и кроется главный практический вывод: в высокоомном грунте ($\rho$ порядка 50 Ом·м и выше) один компактный протектор отдаёт единицы миллиампер, а в морской воде ($\rho$ около 0,2–0,3 Ом·м) - почти ампер. Поэтому для одной и той же требуемой силы тока в грунте нужны десятки протекторов, а в морской воде - единицы.

Катодная защита с наложенным током: чем отличается от протекторной

Термин «катодная защита» шире протекторной - он покрывает оба способа сдвинуть потенциал стали в защитную область. В протекторном варианте движущее напряжение ограничено электрохимическим рядом (десятые доли вольта), поэтому число анодов растёт быстро, если требуемый ток велик или среда плохо проводит. Катодная защита с наложенным (импрессед) током убирает это ограничение: внешний выпрямитель подаёт постоянный ток через инертный анод (титан с оксидным покрытием, графит, ферросилиций), а напряжение источника подбирается под сопротивление контура, а не под электрохимический ряд. Один анодный узел с источником питания может защищать конструкцию площадью в тысячи квадратных метров - там, где протекторов потребовалось бы сотни. Плата за это - постоянное электропитание, выпрямитель и контроль полярности: при ошибке подключения наложенный ток не защищает сталь, а ускоряет её коррозию. Поэтому протекторную защиту предпочитают для небольших и удалённых объектов без доступа к электросети (подводные трубопроводы, корпуса судов, резервуары на площадке без электрики), а катодную защиту с наложенным током - для протяжённых магистральных трубопроводов и крупных резервуарных парков.

Пример расчёта числа протекторов

Возьмём типовую постановку: резервуар площадью $A = 200$ м² в грунте с удельным сопротивлением $\rho = 50$ Ом·м, изоляционное покрытие закрывает 90% поверхности (оголено 10%), протектор - цинк, срок службы $T = 15$ лет.

Сначала находим оголённую площадь и требуемый защитный ток при плотности тока для грунта $i_c = 20$ мА/м²:

$A_{оголено} = 200 \cdot (1 - 0{,}90) = 20 \text{ м}^2, \qquad I_{req} = 20 \cdot 0{,}02 = 0{,}4 \text{ А}.$

Для стержневого протектора $L = 0{,}5$ м, $d = 0{,}1$ м сопротивление растеканию по формуле Dwight составляет $R_a \approx 42{,}8$ Ом, а ток одного анода при движущем напряжении цинка $\Delta E = 0{,}25$ В:

$I_a = \frac{0{,}25}{42{,}8} \approx 0{,}0058 \text{ А} = 5{,}8 \text{ мА}.$

Число протекторов по току получается делением требуемого тока на ток одного анода с округлением вверх: $N_{ток} = \lceil 0{,}4/0{,}0058 \rceil = 69$ штук. Отдельно проверяем ограничение по расходу массы за срок службы: при удельном расходе цинка $C = 11{,}2$ кг/(А·год) и КПД анода $u = 0{,}85$ суммарная масса протектора составит $W = 0{,}4 \cdot 15 \cdot 11{,}2 / 0{,}85 \approx 79$ кг, а при массе одного анода 20 кг это всего $N_{масса} = \lceil 79/20 \rceil = 4$ штуки. Итоговое число протекторов - большее из двух ограничений, то есть 69: в грунте лимитирующим оказывается именно ток, а не запас металла. Для той же конструкции в морской воде картина обратная: ток легко обеспечивают 2–3 анода, а вот металла для 15 лет службы нужно на 20 протекторов - там на первый план выходит именно расход массы.

Частые ошибки

• Считать защитный ток по всей площади конструкции, а не по оголённой - коэффициент повреждения покрытия обязателен в расчёте.
• Путать знак и опорный электрод потенциала: значения $-0{,}85$ В, $-1{,}10$ В и подобные всегда указываются относительно конкретного электрода сравнения (обычно медно-сульфатного), смешивать шкалы нельзя.
• Считать расход протектора без коэффициента использования анода $u$ - часть металла осыпается или уходит в нерабочие продукты коррозии, а не в защитный ток.
• Брать паспортный ток протектора «как есть», не пересчитывая сопротивление растеканию под конкретную среду - один и тот же анод даёт разный ток в грунте и в морской воде.
• Проектировать протекторную защиту для больших площадей в высокоомном грунте, где расчёт даёт сотни анодов, - в такой ситуации разумнее катодная защита с наложенным током.

FAQ

Чем протекторная защита отличается от катодной защиты в целом? Катодная защита - общий термин для любого способа сдвинуть потенциал стали в защитную область. Протекторная защита - её частный случай: движущей силой служит гальваническая пара «протектор-сталь» без внешнего источника питания. Второй вариант, катодная защита с наложенным током, использует внешний выпрямитель и инертный анод, что снимает ограничение по движущему напряжению.

Как рассчитать число протекторов, если известна площадь конструкции? Сначала находят оголённую площадь через коэффициент повреждения покрытия, умножают на требуемую плотность защитного тока - получают общий ток. Затем считают ток одного анода через сопротивление растеканию (формула Dwight) и движущее напряжение металла, делят общий ток на ток анода и отдельно проверяют ограничение по расходу массы за срок службы. Итоговое число - большее из двух значений.

Почему магниевые протекторы предпочитают в грунте, а не в морской воде? У магния самое большое движущее напряжение среди трёх основных металлов, поэтому он лучше «продавливает» ток через высокоомный грунт. В низкоомной морской воде такое же движущее напряжение легко даёт избыточный ток и перезащиту стали с риском водородного охрупчивания покрытия, поэтому там чаще применяют цинк или алюминий.

Коротко

Протекторная защита работает как гальваническая пара: более активный металл-анод (цинк, алюминий, магний) отдаёт электроны стали и сам постепенно растворяется, удерживая конструкцию в защищённом состоянии. Число нужных протекторов определяется требуемым защитным током (площадь минус изоляция, умноженная на плотность тока) и сопротивлением растеканию анода по формуле Dwight, а итоговый выбор - большее из ограничений по току и по расходу массы за срок службы. Там, где протекторов получается слишком много - большие площади, высокоомный грунт, - на смену приходит катодная защита с наложенным током от внешнего источника.
