Допуск замыкающего звена размерной цепи: как считать

Размерная цепь - это замкнутая последовательность взаимосвязанных размеров детали или сборки, которая решает конкретную конструкторскую задачу: обеспечить зазор, натяг или совпадение поверхностей. Все размеры цепи, кроме одного, задаются конструктором или получаются при обработке - это составляющие звенья. Последний размер, который получается сам собой как результат сборки остальных, называется замыкающим звеном, и именно его точность инженеру нужно гарантировать. Вопрос в том, как посчитать допуск замыкающего звена через известные допуски составляющих звеньев - и здесь существуют два принципиально разных подхода, дающих разные числа для одной и той же цепи. Ниже разберём оба метода, покажем, как отличить увеличивающие звенья от уменьшающих, и на калькуляторе сравним, насколько вероятностный метод экономит допуск при разном числе звеньев в цепи.

Что такое замыкающее звено размерной цепи

Размерная цепь - это совокупность размеров ($A_1, A_2, \ldots, A_n$), непосредственно участвующих в решении поставленной задачи и образующих замкнутый контур. Каждое звено цепи, кроме одного, - составляющее: его размер задаётся чертежом и получается независимо при изготовлении деталей. Последнее звено - замыкающее ($A_\Delta$) - получается автоматически, когда собраны все составляющие звенья: это зазор в подшипниковом узле, натяг посадки, отклонение положения детали в сборке.

Составляющие звенья делятся на увеличивающие и уменьшающие в зависимости от того, как они влияют на замыкающее звено. Звено называют увеличивающим, если при увеличении его размера замыкающее звено тоже увеличивается; уменьшающим - если при увеличении его размера замыкающее звено уменьшается. Формально это выражается коэффициентом влияния (передаточным отношением) $\xi_i = +1$ для увеличивающих и $\xi_i = -1$ для уменьшающих звеньев в линейной цепи. Номинальный размер замыкающего звена находится по общей формуле:

$A_\Delta = \sum_{i=1}^{p} A_{ув,i} - \sum_{j=1}^{q} A_{ум,j},$

где $p$ - число увеличивающих, а $q$ - число уменьшающих звеньев ($p + q = n$ - общее число составляющих звеньев). Чтобы определить, какое звено увеличивающее, а какое уменьшающее, удобно построить схему цепи и мысленно "потянуть" за один размер: если замыкающее звено при этом растёт вместе с ним - звено увеличивающее.

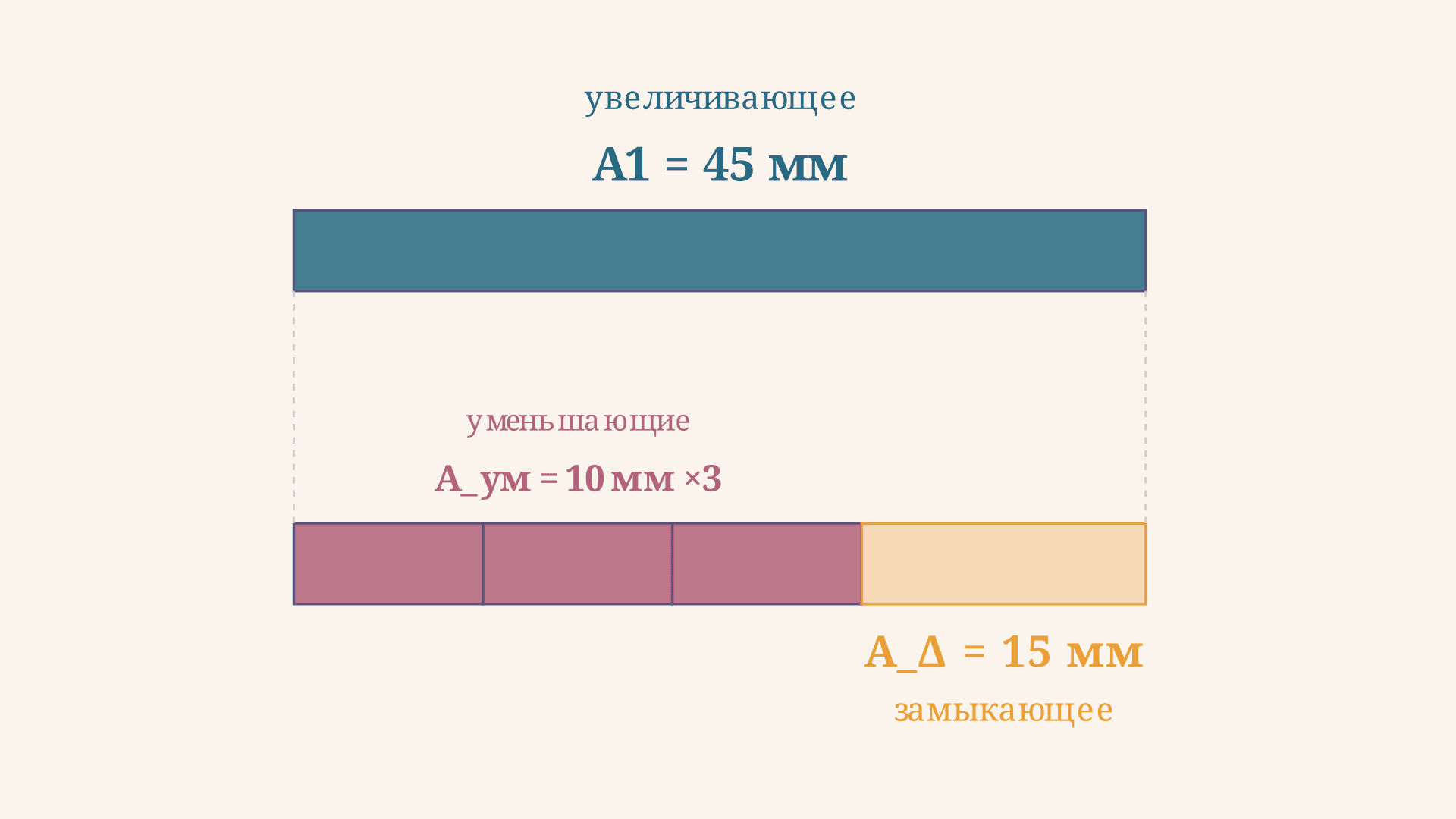

Метод максимума-минимума

Первый способ найти допуск замыкающего звена - метод максимума-минимума, он же метод полной взаимозаменяемости. Идея простая и на первый взгляд очевидная: худший случай наступает, когда все увеличивающие звенья одновременно оказываются на верхней границе поля допуска, а все уменьшающие - на нижней (или наоборот). Тогда предельные отклонения замыкающего звена считаются как:

$ES(A_\Delta) = \sum_{i=1}^{p} ES(A_{ув,i}) - \sum_{j=1}^{q} EI(A_{ум,j}),$

$EI(A_\Delta) = \sum_{i=1}^{p} EI(A_{ув,i}) - \sum_{j=1}^{q} ES(A_{ум,j}),$

где $ES$ - верхнее, а $EI$ - нижнее предельное отклонение. Отсюда допуск замыкающего звена равен арифметической сумме допусков всех составляющих звеньев, независимо от их знака:

$T_\Delta = ES(A_\Delta) - EI(A_\Delta) = \sum_{i=1}^{n} T_i.$

Метод даёт стопроцентную гарантию: при любом реальном сочетании размеров звеньев в пределах их допусков замыкающее звено гарантированно попадёт в расчётный допуск. Это и есть "полная взаимозаменяемость" - собрать изделие можно из любых деталей партии без подбора и пригонки. Плата за гарантию - допуск растёт линейно с числом звеньев, и уже при 6-8 звеньях цепи допуски на каждое отдельное звено приходится назначать настолько жёсткими, что изготовление резко дорожает.

Рассчитать для своей задачи

Вероятностный метод расчёта допуска

На практике вероятность того, что размеры сразу всех звеньев одновременно окажутся на границе поля допуска, крайне мала - реальные размеры при массовом производстве рассеиваются внутри поля допуска по своему закону распределения, чаще всего близкому к нормальному. Вероятностный метод (метод неполной взаимозаменяемости) учитывает это рассеяние и даёт заметно меньший допуск замыкающего звена при том же наборе составляющих звеньев:

$T_\Delta = t \sqrt{\sum_{i=1}^{n} \lambda_i^2 T_i^2},$

где $t$ - коэффициент риска, задающий допустимую долю бракованных сборок (доверительную вероятность $P$), а $\lambda_i$ - коэффициент относительного рассеяния размера $i$-го звена, зависящий от закона распределения. Для нормального закона (Гаусса) $\lambda^2 = 1/9$, для закона Симпсона (треугольного) $\lambda^2 = 1/6$, для закона равной вероятности $\lambda^2 = 1/3$. Коэффициент риска связан с долей возможного брака: $t = 2$ соответствует доверительной вероятности $P = 95{,}4\%$ (риск брака 4,6%), а $t = 3$ - практически безрисковому $P = 99{,}73\%$.

Если все звенья цепи подчиняются нормальному закону и взят коэффициент риска $t = 3$, формула сворачивается в компактный вид - простую сумму квадратов допусков:

$T_\Delta = \sqrt{\sum_{i=1}^{n} T_i^2}.$

Чем больше звеньев в цепи, тем сильнее вероятностный допуск отстаёт от допуска по методу максимума-минимума: при равных допусках звеньев $T_i = T$ соотношение методов растёт примерно как $\sqrt{n}$. Именно поэтому вероятностный метод особенно выгоден в длинных цепях - на калькуляторе выше видно, как расходятся линии с ростом числа звеньев $n$.

Рассчитать для своей задачи

Как выбрать метод расчёта

Выбор между методом максимума-минимума и вероятностным методом - это компромисс между гарантией и стоимостью изготовления, а не чисто математический вопрос. Метод максимума-минимума обязателен для ответственных цепей мелкосерийного и единичного производства, где ручная пригонка или подбор деталей после брака невозможны или недопустимо дороги (например, цепи, влияющие на безопасность). Вероятностный метод оправдан в массовом и крупносерийном производстве, где размеры звеньев действительно статистически рассеиваются по устойчивому закону, а небольшая доля брака (сотые доли процента при $t=3$) экономически выгоднее, чем удорожание изготовления каждой детали.

Важно понимать: вероятностный метод не "обманывает" метод максимума-минимума - он честно допускает малую, заранее посчитанную вероятность брака взамен на существенно более широкие (и дешёвые в изготовлении) допуски составляющих звеньев. Если технолог обнаружил, что реальное распределение размеров на его оборудовании отличается от нормального (например, из-за систематического смещения настройки станка), нужно брать соответствующий закону коэффициент $\lambda^2$, иначе расчётная вероятность брака не будет соответствовать действительности.

Пример решения задачи

Разберём цепь из четырёх составляющих звеньев: $A_1 = 25$ мм с допуском $T_1 = 0{,}04$ мм - увеличивающее, $A_2 = 10$ мм с допуском $T_2 = 0{,}03$ мм - уменьшающее, $A_3 = 8$ мм с допуском $T_3 = 0{,}02$ мм - уменьшающее, $A_4 = 40$ мм с допуском $T_4 = 0{,}03$ мм - увеличивающее. Нужно найти номинальный размер и допуск замыкающего звена обоими методами.

Сначала номинал замыкающего звена по формуле цепи (увеличивающие минус уменьшающие):

$A_\Delta = (A_1 + A_4) - (A_2 + A_3) = (25 + 40) - (10 + 8) = 47\ \text{мм}.$

Допуск методом максимума-минимума - арифметическая сумма всех четырёх допусков:

$T_{\Delta,\,maxmin} = T_1 + T_2 + T_3 + T_4 = 0{,}04 + 0{,}03 + 0{,}02 + 0{,}03 = 0{,}12\ \text{мм}.$

Допуск вероятностным методом при нормальном законе и $t = 3$ (упрощённая формула суммы квадратов):

$T_{\Delta,\,prob} = \sqrt{T_1^2 + T_2^2 + T_3^2 + T_4^2} = \sqrt{0{,}04^2 + 0{,}03^2 + 0{,}02^2 + 0{,}03^2} \approx 0{,}062\ \text{мм}.$

Вероятностный метод дал допуск почти в два раза меньше метода максимума-минимума ($0{,}062$ мм против $0{,}12$ мм) - при том же наборе составляющих звеньев. Это значит: если технологу нужен допуск замыкающего звена не жёстче $0{,}12$ мм, вероятностный метод позволяет назначить составляющим звеньям заметно более широкие индивидуальные допуски, чем метод максимума-минимума, - именно в этом состоит экономический смысл расчёта.

Частые ошибки

• Перепутаны увеличивающие и уменьшающие звенья. Знак звена определяется не "на глаз", а прослеживанием, как меняется замыкающее звено при изменении именно этого размера. Ошибка знака переворачивает весь расчёт номинала.

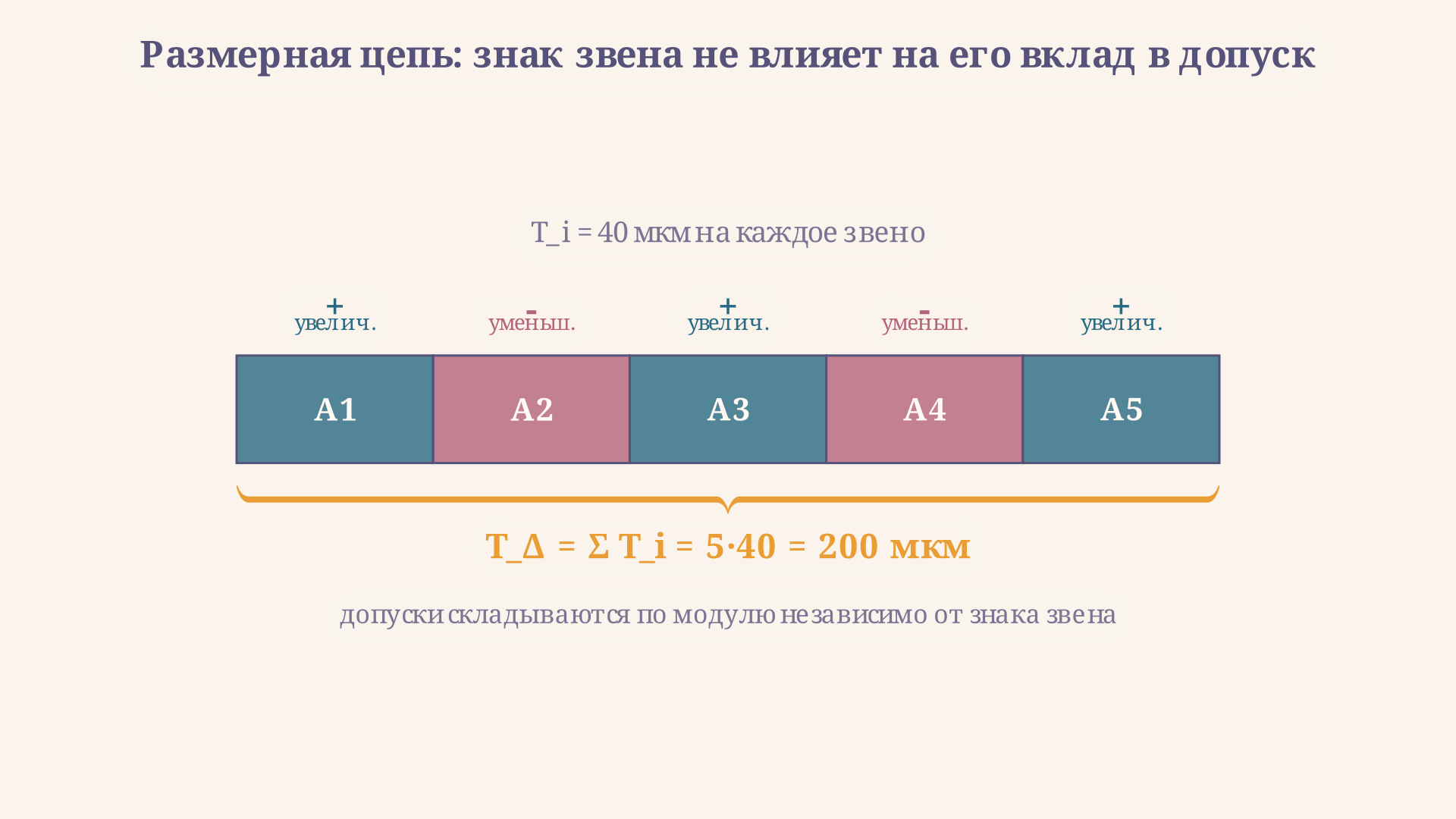

• Допуски вычитаются, а не складываются. Даже уменьшающее звено вносит вклад в допуск замыкающего звена со знаком "плюс" - в формуле $T_\Delta = \sum T_i$ отрицательных слагаемых нет, отрицательными бывают только отклонения, но не сами допуски.
• Вероятностный коэффициент $\lambda^2$ берут "по умолчанию" без проверки закона распределения. Использование коэффициента для нормального закона там, где реальное распределение равновероятное, занижает расчётный риск брака.
• Путаница между допуском и полем допуска. Допуск $T_i$ - это разность между верхним и нижним предельным отклонением (число), а не сам интервал значений размера - при подстановке в формулы нужно именно число.
• Забывают перевести единицы. Часть звеньев в цепи может быть задана в миллиметрах, часть - в микрометрах; перед суммированием все допуски нужно привести к одной единице.

FAQ

Чем отличается метод максимума-минимума от вероятностного метода? Метод максимума-минимума считает допуск замыкающего звена как арифметическую сумму допусков всех звеньев - это гарантия при любом сочетании размеров, но самый широкий (жёсткий для звеньев) результат. Вероятностный метод учитывает статистическое рассеяние размеров и даёт меньший допуск замыкающего звена ценой малой заранее известной вероятности брака.

Как определить, какое звено увеличивающее, а какое уменьшающее? Нужно проследить влияние размера звена на замыкающее звено: если рост размера звена увеличивает замыкающее звено - оно увеличивающее, если уменьшает - уменьшающее. Удобно строить схему цепи со стрелками и мысленно менять один размер, наблюдая за результатом.

Почему вероятностный метод даёт меньший допуск, чем метод максимума-минимума? Потому что вероятность одновременного попадания всех звеньев на границы полей допусков крайне мала при статистически независимом рассеянии размеров - вероятностный метод складывает вклады звеньев по правилу суммы квадратов (аналог правила сложения дисперсий), а не по прямой арифметической сумме, поэтому итоговый допуск растёт медленнее.

Коротко

Замыкающее звено размерной цепи получается автоматически при сборке составляющих звеньев, а его допуск можно посчитать двумя методами. Метод максимума-минимума ($T_\Delta = \sum T_i$) даёт полную гарантию сборки ценой самого жёсткого допуска. Вероятностный метод ($T_\Delta = t\sqrt{\sum \lambda_i^2 T_i^2}$, при нормальном законе и $t=3$ упрощается до $\sqrt{\sum T_i^2}$) допускает малую вероятность брака взамен на заметно более широкие и дешёвые в изготовлении допуски составляющих звеньев - выгода растёт с числом звеньев в цепи.
