Уравнение Батлера-Фольмера: формула и вывод

Уравнение Батлера-Фольмера связывает плотность тока на электроде с перенапряжением - отклонением потенциала электрода от равновесного значения. Это базовая модель электродной кинетики: она описывает, как быстро идёт перенос заряда через границу электрод-раствор сразу в двух противоположных направлениях, прямом (анодном) и обратном (катодном), и как разность их скоростей задаёт наблюдаемый ток. На уравнении держатся расчёты коррозии металлов, потерь напряжения в топливных элементах, скорости электролиза и гальванических покрытий. Разберём, откуда оно берётся, что означает коэффициент переноса заряда, как оно упрощается при малых и больших перенапряжениях и какие ошибки чаще всего допускают в задачах. Чтобы сразу увидеть, как форма кривой тока зависит от параметров, покрутите калькулятор ниже: он строит саму кривую тока и её тафелевское представление одновременно, а дальше разберём каждую формулу по шагам.

Физический смысл уравнения и вывод из теории переходного состояния

Электродная реакция на границе металл-раствор идёт в обе стороны одновременно: часть частиц окисляется (отдаёт электрон электроду), часть - восстанавливается (принимает электрон). При равновесном потенциале скорости этих процессов равны, и суммарный ток равен нулю, хотя обмен зарядом не прекращается - именно эта скорость обмена называется плотностью тока обмена $j_0$. Как только потенциал электрода отклоняется от равновесного на величину перенапряжения $\eta = E - E_{eq}$, симметрия нарушается: смещение потенциала меняет высоту активационного барьера для прямой и обратной реакции по-разному, и одно направление начинает преобладать.

Рассчитать для своей задачи

Из теории переходного состояния для переноса заряда получают:

$$j(\eta) = j_0 \left[ \exp\!\left( \frac{\alpha_а F \eta}{RT} \right) - \exp\!\left( -\frac{\alpha_к F \eta}{RT} \right) \right],$$

где $F = 96485$ Кл/моль - постоянная Фарадея, $R = 8{,}314$ Дж/(моль·К) - универсальная газовая постоянная, $T$ - абсолютная температура в кельвинах. Первое слагаемое в скобках - анодная (окислительная) парциальная плотность тока $j_а$, второе - катодная (восстановительная) $j_к$, и $j = j_а - j_к$.

Коэффициент переноса заряда и симметрия барьера

Коэффициенты $\alpha_а$ и $\alpha_к$ показывают, какая доля сдвига потенциала уходит на понижение анодного барьера, а какая - на повышение катодного. Из геометрии пересечения кривых потенциальной энергии следует условие симметрии:

$$\alpha_а + \alpha_к = 1.$$

Для многих одноэлектронных переносов барьер симметричен, и $\alpha_а = \alpha_к = 0{,}5$ - это значение стоит по умолчанию в калькуляторе выше. Но для реакций с несимметричным барьером (сложные многостадийные механизмы, адсорбция промежуточных частиц) коэффициент переноса может заметно отклоняться от 0,5, оставаясь в диапазоне примерно 0,2-0,8. Именно $\alpha$, а не $j_0$, определяет, насколько круто растёт ток при увеличении перенапряжения в одну сторону.

Линейное приближение при малых перенапряжениях

Если $|\eta|$ мало, обе экспоненты можно разложить в ряд $\exp(x) \approx 1 + x$, и уравнение Батлера-Фольмера линеаризуется:

$$j \approx j_0 \frac{F \eta}{RT}.$$

Это выражение похоже на закон Ома: ток пропорционален перенапряжению, а обратный коэффициент пропорциональности $R_{ct} = RT / (j_0 F)$ называют сопротивлением переноса заряда. Приближение работает только при $|\eta| \ll RT/F$ - при 298 К это около 25,7 мВ. На графике ниже видно, где линейная прямая ещё совпадает с истинной кривой, а где начинает заметно отставать.

Рассчитать для своей задачи

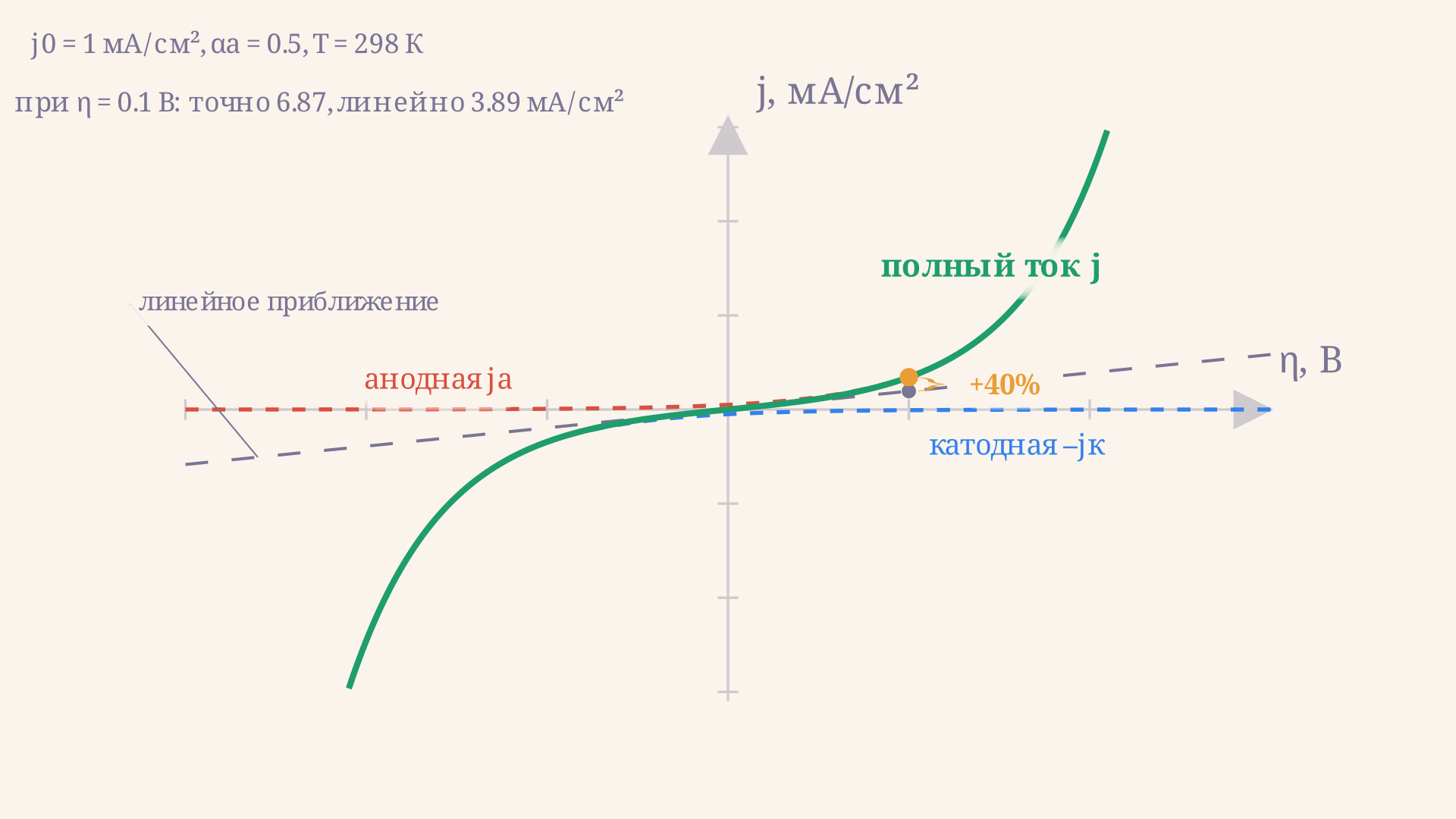

Проверим на числах из калькулятора по умолчанию ($j_0 = 1$ мА/см², $\alpha_а = 0{,}5$, $T = 298$ К): при $\eta = 0{,}1$ В линейное приближение даёт $j_{лин} = 1 \cdot 38{,}94 \cdot 0{,}1 \approx 3{,}89$ мА/см², тогда как точное значение по полному уравнению - $6{,}87$ мА/см², то есть расхождение уже свыше 40%. Линейное приближение годится как быстрая оценка при перенапряжениях в единицы милливольт, но для η порядка 0,1 В и выше им пользоваться нельзя.

Тафелевское приближение и график Тафеля

При больших положительных $\eta$ катодное слагаемое становится пренебрежимо малым по сравнению с анодным, и уравнение сводится к чисто экспоненциальной зависимости:

$$j \approx j_0 \exp\!\left( \frac{\alpha_а F \eta}{RT} \right).$$

Прологарифмировав по основанию 10, получают линейное уравнение Тафеля:

$$\lg j = \lg j_0 + \frac{\eta}{b_а}, \qquad b_а = \frac{2{,}303\,RT}{\alpha_а F}.$$

Величину $b_а$ называют наклоном Тафеля - при $\alpha_а = 0{,}5$ и $T = 298$ К она равна примерно 118 мВ на декаду тока, это классическое число, которое стоит запомнить как ориентир. При отрицательных $\eta$ симметрично работает катодная ветвь со своим наклоном $b_к = 2{,}303 RT/(\alpha_к F)$.

Рассчитать для своей задачи

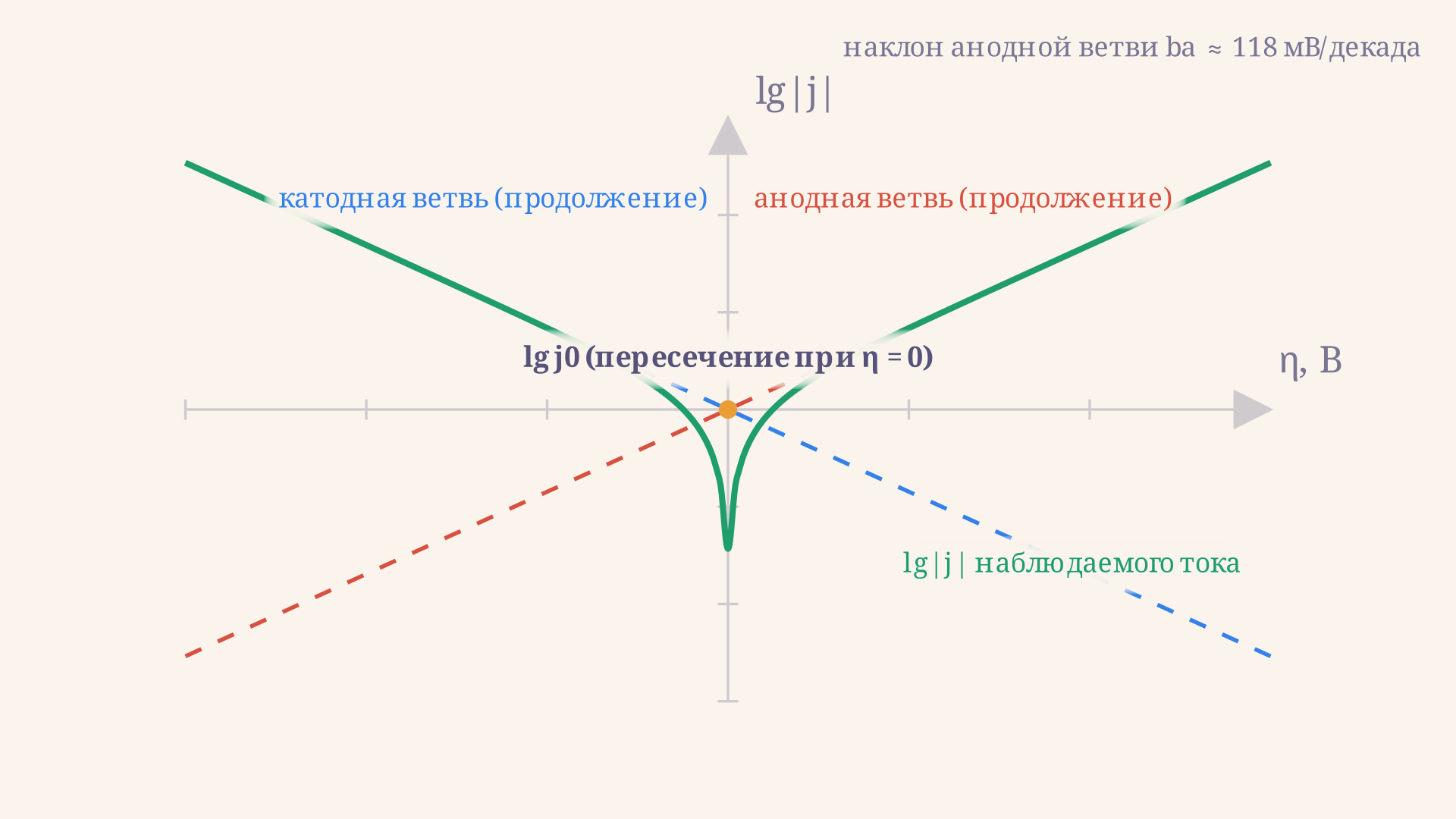

На практике график Тафеля - главный экспериментальный инструмент электрохимической кинетики: измерив ток при нескольких перенапряжениях и построив зависимость $\lg j$ от $\eta$, из наклона прямолинейного участка находят коэффициент переноса $\alpha$, а из экстраполяции этой прямой к $\eta = 0$ - плотность тока обмена $j_0$. Правый график в калькуляторе выше показывает именно эту картину: прямые продолжения парциальных ветвей и итоговую V-образную кривую наблюдаемого тока.

Пример решения типовой задачи

Пусть плотность тока обмена $j_0 = 1$ мА/см², коэффициент переноса симметричен ($\alpha_а = \alpha_к = 0{,}5$), температура $T = 298$ К, перенапряжение $\eta = 0{,}1$ В. Найдём полный ток.

Сначала вычислим множитель $k = F/(RT)$:

$$k = \frac{96485}{8{,}314 \cdot 298} \approx 38{,}94\ \text{В}^{-1}.$$

Анодная и катодная парциальные плотности тока:

$$j_а = 1 \cdot \exp(0{,}5 \cdot 38{,}94 \cdot 0{,}1) \approx 7{,}01\ \text{мА/см}^2,$$ $$j_к = 1 \cdot \exp(-0{,}5 \cdot 38{,}94 \cdot 0{,}1) \approx 0{,}143\ \text{мА/см}^2.$$

Полный ток - их разность:

$$j = j_а - j_к \approx 7{,}01 - 0{,}143 \approx 6{,}87\ \text{мА/см}^2.$$

Если увеличить перенапряжение до $\eta = 0{,}3$ В при тех же $j_0$ и $\alpha$, катодная составляющая падает до $0{,}003$ мА/см² - её вклад уже несущественен, и ток практически совпадает с чисто анодным тафелевским значением $344{,}3$ мА/см². Это наглядно показывает, как уравнение Батлера-Фольмера при больших перенапряжениях естественно переходит в приближение Тафеля.

Где встречается уравнение на практике

Уравнение Батлера-Фольмера - рабочий инструмент везде, где есть перенос заряда через границу электрод-электролит. В коррозионных расчётах экстраполяция тафелевских прямых к точке пересечения даёт ток коррозии металла без разрушающих измерений. В топливных элементах и электролизёрах уравнение объясняет часть потерь напряжения - активационное перенапряжение растёт по закону Батлера-Фольмера с плотностью рабочего тока, и инженеры подбирают катализатор так, чтобы поднять $j_0$ и снизить эти потери. В гальванотехнике и электрохимическом осаждении металлов уравнение связывает подаваемое напряжение со скоростью роста покрытия. Во всех этих случаях модель справедлива только в кинетическом режиме - когда скорость реакции ограничена именно переносом заряда, а не подводом вещества к электроду; при высоких плотностях тока на первый план выходит массоперенос, и уравнение Батлера-Фольмера дополняют членами, учитывающими концентрационную поляризацию.

Частые ошибки

• Путаница со знаком перенапряжения. $\eta = E - E_{eq}$, а не наоборот. Перепутанный знак меняет местами анодную и катодную ветви и переворачивает направление тока.
• Независимый выбор $\alpha_а$ и $\alpha_к$. Для одностадийного переноса заряда должно выполняться $\alpha_а + \alpha_к = 1$; подставлять оба коэффициента равными 0,5 в сумме больше единицы - типичная арифметическая ошибка.
• Применение линейного приближения при больших η. Формула $j \approx j_0 F \eta / RT$ верна лишь при перенапряжениях в единицы-десятки милливольт; при $\eta \sim 0{,}1$ В она занижает ток в разы.
• Температура в градусах Цельсия вместо кельвинов. В множителе $F/(RT)$ температура обязана быть абсолютной, иначе результат будет неверным на десятки процентов.
• Игнорирование ограничения по массопереносу. При высоких токах реальная кривая отклоняется от уравнения Батлера-Фольмера вниз - это уже влияние диффузии реагента к электроду, а не ошибка в кинетических параметрах.
• Путаница единиц плотности тока обмена. Сравнивать $j_0$, выраженные в А/см² и А/м², без пересчёта - частая причина «нестыковки» при сверке справочных данных.

FAQ

Что такое перенапряжение η в уравнении Батлера-Фольмера? Это разность между реальным потенциалом электрода $E$ и его равновесным значением $E_{eq}$ при той же концентрации реагентов. Положительное η ускоряет анодную (окислительную) реакцию, отрицательное - катодную (восстановительную).

Как связаны наклон Тафеля и коэффициент переноса заряда? Наклон анодной прямой на графике Тафеля равен $b_а = 2{,}303 RT/(\alpha_а F)$. Зная температуру, из экспериментального наклона легко выразить $\alpha_а$ - это стандартный способ определения коэффициента переноса из вольтамперных измерений.

Когда работает линейное приближение уравнения Батлера-Фольмера? Только при малых перенапряжениях, порядка $RT/F$ (около 25,7 мВ при комнатной температуре) или меньше. При больших η погрешность растёт быстро, и нужно пользоваться либо полным уравнением, либо тафелевским приближением для соответствующей ветви.

Коротко

Уравнение Батлера-Фольмера $j = j_0[\exp(\alpha_а F \eta/RT) - \exp(-\alpha_к F \eta/RT)]$ описывает ток электрода как разность анодной и катодной парциальных плотностей тока, где $\alpha_а + \alpha_к = 1$. При малых перенапряжениях оно линеаризуется в закон, похожий на закон Ома, при больших - переходит в экспоненциальное приближение Тафеля с наклоном $b = 2{,}303 RT/(\alpha F)$. Из тафелевских измерений находят и коэффициент переноса заряда, и плотность тока обмена - ключевые параметры электродной кинетики в коррозии, топливных элементах и электролизе.
