Правило Ленца: как определить направление тока в задачах

Правило Ленца отвечает на один и тот же вопрос почти в любой задаче на электромагнитную индукцию: в какую сторону потечёт индукционный ток. Формулировка звучит абстрактно - "индукционный ток противодействует изменению магнитного потока" - и именно поэтому многие студенты и школьники теряются, как применить её к конкретному рисунку с магнитом и рамкой. Ниже разберём правило Ленца по шагам: как связать движение магнита с полюсом, который "наводится" на ближней стороне рамки, как перейти от полюса к направлению тока по правилу правой руки и как быстро проверить себя без интуитивных догадок. Чтобы сразу увидеть, как перестраивается схема при смене полюса и направления движения, покрути калькулятор ниже: он показывает опыт, направление тока и его величину одновременно.

Формулировка правила Ленца

Правило Ленца - следствие закона сохранения энергии применительно к электромагнитной индукции: индукционный ток всегда направлен так, чтобы своим магнитным полем противодействовать причине, которая его вызвала. Если магнит приближается к рамке, наведённый ток создаёт поле, отталкивающее магнит; если магнит удаляется, наведённый ток создаёт поле, притягивающее магнит обратно. В обоих случаях природа "сопротивляется" изменению - на преодоление этого сопротивления и уходит работа, которая превращается в электрическую энергию тока. Если бы правило было обратным (ток помогал бы движению), магнит разгонялся бы сам собой, а рамка выдавала бы энергию из ниоткуда, что противоречит первому началу термодинамики.

Формально это записывается через закон Фарадея со знаком минус:

$$\varepsilon = -N \frac{d\Phi}{dt},$$

где $\Phi = B S \cos\alpha$ - магнитный поток через один виток рамки, $N$ - число витков, $\alpha$ - угол между вектором индукции и нормалью к плоскости рамки. Знак минус в формуле Фарадея - это и есть математическая запись правила Ленца: ЭДС всегда направлена так, что вызванный ею ток уменьшает изменение потока, а не усиливает его.

Алгоритм определения направления тока

Чтобы не гадать, а находить направление тока по шагам, удобна такая последовательность:

1. Выбрать положительную нормаль к плоскости рамки и определить, растёт или убывает поток $\Phi$ через рамку в эту сторону при данном движении или изменении поля.
2. Найти направление индукционного поля, которое должен создать ток, чтобы противодействовать этому изменению: если поток растёт, наведённое поле рамки направлено против внешнего; если убывает - в ту же сторону, что и внешнее поле.
3. Применить правило правой руки (правило буравчика): обхватить рамку пальцами правой руки так, чтобы большой палец указывал в направлении наведённого поля - пальцы покажут направление тока.

Рассчитать для своей задачи

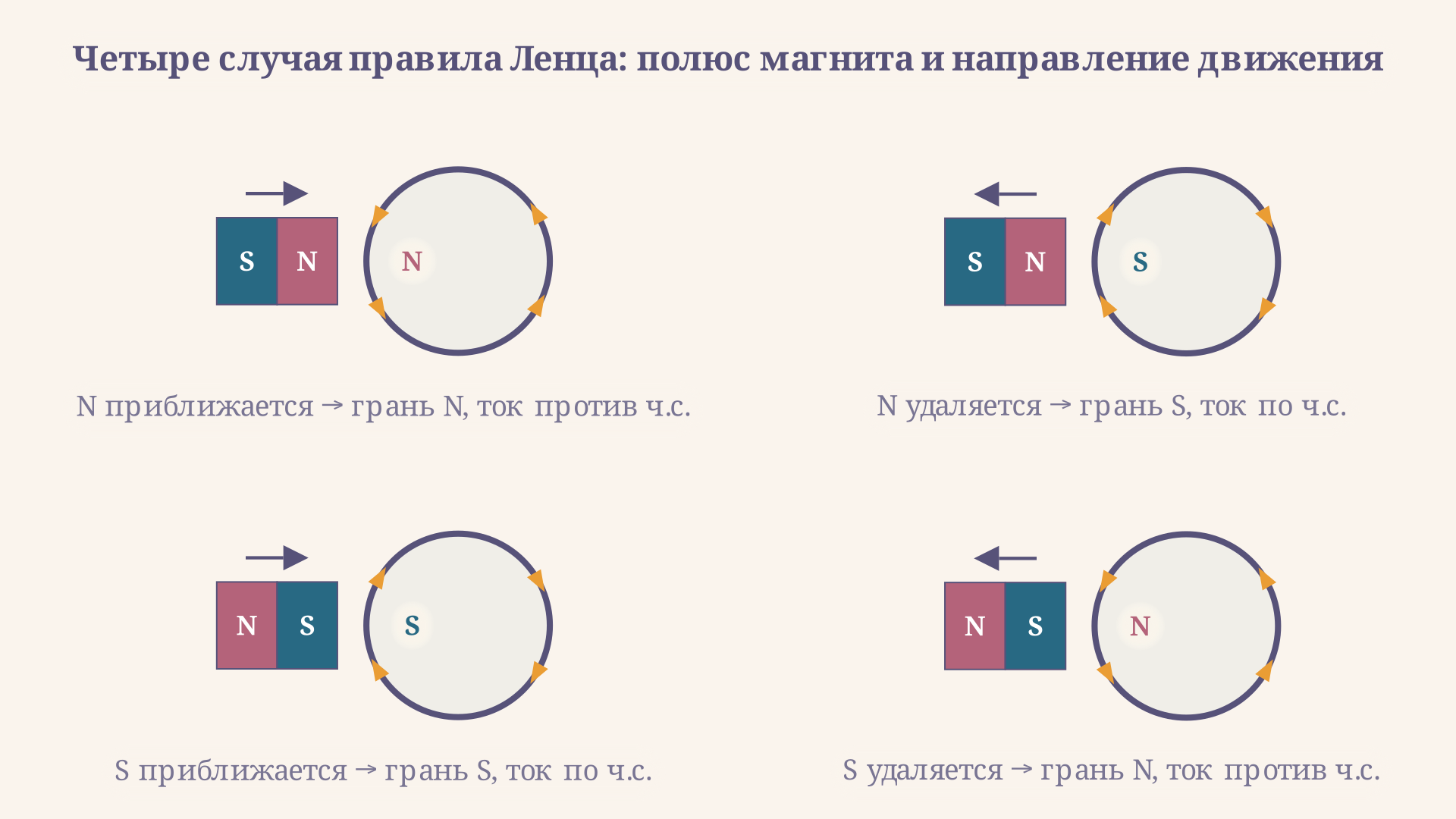

Правило Ленца и полюса: четыре типовых случая

Большинство школьных задач сводятся к одной из четырёх комбинаций "полюс магнита - направление движения". Удобно сразу запомнить, каким полюсом становится ближняя к магниту грань рамки - это и определяет направление тока по правилу буравчика.

Рассчитать для своей задачи

• N приближается. Поток через рамку (в сторону от магнита) растёт. Рамка "отвечает" отталкиванием - её ближняя грань становится N. Ток идёт против часовой стрелки, если смотреть со стороны магнита.
• N удаляется. Поток убывает. Рамка "просит" магнит остаться - её ближняя грань становится S (притяжение). Ток идёт по часовой стрелке.
• S приближается. Ближняя грань становится S (отталкивание одноимённых полюсов). Ток идёт по часовой стрелке.
• S удаляется. Ближняя грань становится N (притяжение разноимённых полюсов). Ток идёт против часовой стрелки.

Заметьте закономерность: при приближении ближняя грань рамки всегда повторяет полюс магнита (отталкивание), а при удалении - всегда противоположна ему (притяжение). Это правило действует независимо от конкретных чисел в задаче и держится только на знаке изменения потока.

Как рассчитать ЭДС и ток индукции

Направление - это качественный ответ, но многие задачи требуют ещё и числа. Модуль поля постоянного магнита вдоль оси убывает с расстоянием $x$ до рамки; удобное гладкое приближение, которое использует калькулятор выше:

$$B(x) = B_0 \left(\frac{x_0}{x_0 + x}\right)^{3},$$

где $B_0$ - индукция у самой поверхности полюса, а $x_0$ - характерный масштаб спада поля. Поток через рамку из $N$ витков площадью $S$: $\Phi(x) = N S B(x)$. Если магнит движется со скоростью $v$, то по цепному правилу

$$\varepsilon = -N S \frac{dB}{dx}\frac{dx}{dt} = \mp N S \frac{dB}{dx}\, v,$$

знак перед $v$ зависит от того, приближается магнит ($dx/dt = -v$) или удаляется ($dx/dt = +v$). Дальше индукционный ток находится по закону Ома для полного контура: $I = |\varepsilon| / R$, где $R$ - сопротивление рамки. Обратите внимание: чем ближе магнит, тем круче падает кривая $B(x)$, а значит, тем больше $dB/dx$ по модулю и тем сильнее ЭДС при той же скорости - вблизи полюса эффект наводки заметно резче, чем вдали.

Пример решения типовой задачи

Разберём числовой пример с параметрами по умолчанию в калькуляторе выше. Рамка из $N = 50$ витков площадью $S = 8$ см² и сопротивлением $R = 5$ Ом находится на расстоянии $x = 5$ см от полосового магнита, обращённого к ней северным полюсом ($B_0 = 0{,}4$ Тл, $x_0 = 2$ см). Магнит приближается со скоростью $v = 10$ см/с.

Сначала находим поле в этой точке:

$$B(5) = 0{,}4 \left(\frac{2}{2+5}\right)^{3} \approx 0{,}00933\ \text{Тл} \approx 9{,}3\ \text{мТл}.$$

Производная поля по расстоянию в этой точке $dB/dx \approx -0{,}004$ Тл/см (знак минус - поле убывает с ростом $x$). Магнит приближается, поэтому $dx/dt = -v = -10$ см/с, и ЭДС

$$\varepsilon = -N S \frac{dB}{dx}\frac{dx}{dt} \approx -50 \cdot 8\cdot10^{-4}\cdot(-0{,}004)\cdot(-10) \approx -1{,}6\ \text{мВ}.$$

Модуль ЭДС - около $1{,}6$ мВ, а ток $I = |\varepsilon|/R \approx 0{,}32$ мА. Малая величина здесь не случайна: именно поэтому в реальных демонстрациях правила Ленца используют чувствительный гальванометр, а не обычный амперметр. Направление же находим без всяких формул, чисто по правилу из предыдущего раздела: магнит приближается северным полюсом, значит ближняя грань рамки становится N, и ток течёт против часовой стрелки, если смотреть со стороны магнита.

Частые ошибки

• Путают "растёт поток" с "растёт поле". Поток может расти не только из-за увеличения $B$, но и из-за увеличения площади рамки или уменьшения угла $\alpha$ между полем и нормалью - правило Ленца работает одинаково в любом из этих случаев.
• Забывают, что ближняя грань зависит и от полюса, и от направления движения. Это две независимые переменные: неверно запоминать "N всегда даёт ток против часовой стрелки" - направление движения переворачивает результат.
• Путают сторону наблюдения. "По часовой стрелке" и "против часовой стрелки" зависят от того, с какой стороны смотреть на рамку. В задачах всегда нужно явно фиксировать точку зрения, иначе ответ бессмыслен.
• Игнорируют знак минус в законе Фарадея и находят направление тока по формуле, а не по физическому смыслу противодействия - это увеличивает риск арифметической ошибки в знаках.
• Считают эффект нулевым на больших расстояниях. Формально поле никогда не обращается в ноль, но при быстром спаде $B(x)$ индукционный ток становится практически неизмеримым - в задаче это стоит отметить явно, а не игнорировать молча.

FAQ

Как определить направление тока в рамке, если магнит приближается? Найдите, какой полюс магнита обращён к рамке - ближняя грань рамки "станет" таким же полюсом, чтобы оттолкнуть магнит. Дальше правило правой руки переводит полюс наведённого поля в направление тока по контуру.

Меняется ли направление тока, если магнит начинает удаляться вместо приближения? Да, направление меняется на противоположное. При удалении ближняя грань рамки становится полюсом, противоположным полюсу магнита, чтобы притянуть его и противодействовать удалению.

Зависит ли направление индукционного тока от скорости магнита? Нет, скорость влияет только на величину ЭДС и тока, а не на их направление. Направление определяется исключительно тем, растёт поток или убывает, то есть полюсом магнита и характером его движения.

Коротко

Правило Ленца определяет направление индукционного тока однозначно: ток всегда противодействует изменению магнитного потока, из-за которого возник. При приближении магнита ближняя грань рамки повторяет его полюс (отталкивание), при удалении - становится противоположной (притяжение); дальше правило правой руки переводит полюс наведённого поля в направление обхода контура. Количественно та же логика выражается законом Фарадея $\varepsilon = -N\,d\Phi/dt$: чем круче меняется поток, тем больше ЭДС и ток, но знак минус в формуле - это и есть правило Ленца, записанное на языке математики.
