Задачи на параллельное соединение конденсаторов: как решать

Задачи на параллельное соединение конденсаторов встречаются почти в каждой контрольной по электростатике: то нужно найти общую ёмкость батареи и заряд на каждой обкладке, то, наоборот, подобрать недостающий конденсатор под заданное условие. Разница между этими двумя типами задач невелика - одна и та же формула $C = C_1 + C_2 + C_3$ просто читается в разные стороны, - но именно смена направления чаще всего сбивает с толку. Ниже разберём общий алгоритм решения таких задач, прямую и обратную постановку, расчёт энергии батареи и типичные ошибки, из-за которых ответ получается неверным. Чтобы сразу увидеть разницу между прямой и обратной задачей, покрути калькулятор ниже: он переключается между двумя режимами и пересчитывает ёмкости, заряды и энергию мгновенно.

Что общего у всех задач на параллельное соединение

В любой задаче на параллельное соединение конденсаторов действуют одни и те же два факта. Во-первых, все конденсаторы подключены к одной и той же паре узлов, поэтому напряжение на каждом из них одинаково и равно напряжению источника $U$. Во-вторых, заряд каждого конденсатора находится по обычной формуле $Q_i = C_i U$, а суммарный заряд батареи равен сумме зарядов всех конденсаторов, потому что их обкладки соединены в общие узлы:

$Q = Q_1 + Q_2 + Q_3 = (C_1+C_2+C_3)\,U.$

Сравнивая это с $Q = CU$ для батареи как единого конденсатора, получаем главную формулу - общая ёмкость при параллельном соединении равна сумме отдельных ёмкостей: $C = C_1+C_2+C_3$. Из этих двух фактов и строится решение практически любой задачи на эту тему, независимо от того, что именно требуется найти.

Рассчитать для своей задачи

Прямая задача: даны все ёмкости, нужно найти C, Q и W

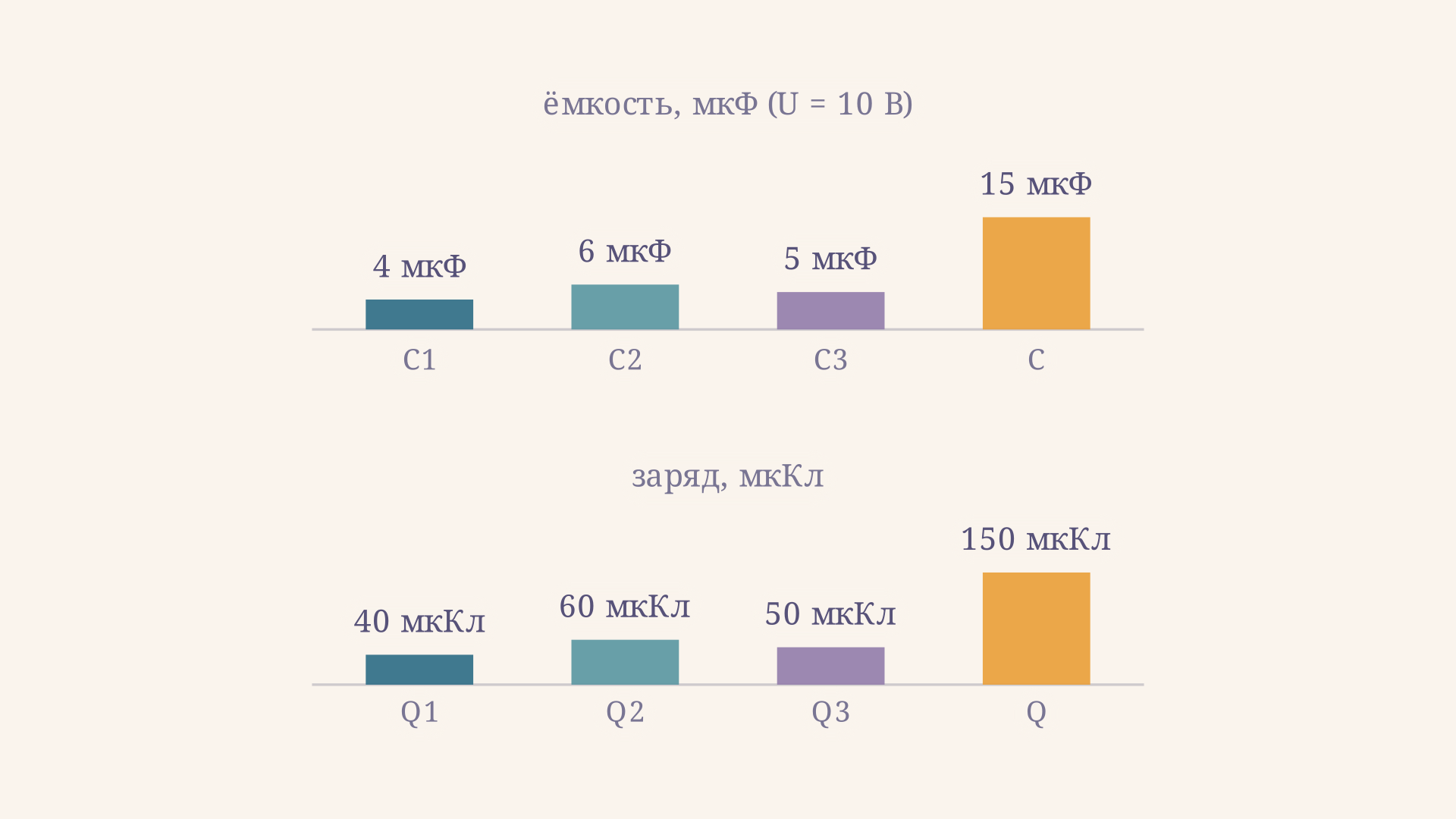

Самая частая формулировка: даны ёмкости всех конденсаторов и напряжение источника, нужно найти общую ёмкость батареи, заряд каждого конденсатора и суммарный заряд. Разберём на числах, которые использует калькулятор выше: три конденсатора $C_1 = 4$ мкФ, $C_2 = 6$ мкФ и $C_3 = 5$ мкФ соединены параллельно и подключены к источнику $U = 10$ В.

Сначала находим общую ёмкость батареи простым сложением:

$C = C_1+C_2+C_3 = 4+6+5 = 15\ \text{мкФ}.$

Дальше находим заряд каждого конденсатора отдельно, подставляя одно и то же напряжение $U$:

$Q_1 = C_1 U = 4\cdot 10 = 40\ \text{мкКл}, \quad Q_2 = C_2 U = 6\cdot 10 = 60\ \text{мкКл}, \quad Q_3 = C_3 U = 5\cdot 10 = 50\ \text{мкКл}.$

Суммарный заряд батареи - это либо сумма всех трёх зарядов, либо, что то же самое, произведение общей ёмкости на напряжение: $Q = 40+60+50 = 150$ мкКл, и $Q = CU = 15\cdot 10 = 150$ мкКл - оба способа обязаны давать одинаковый результат, это удобная проверка себя в задаче.

Рассчитать для своей задачи

Обратная задача: как подобрать недостающий конденсатор

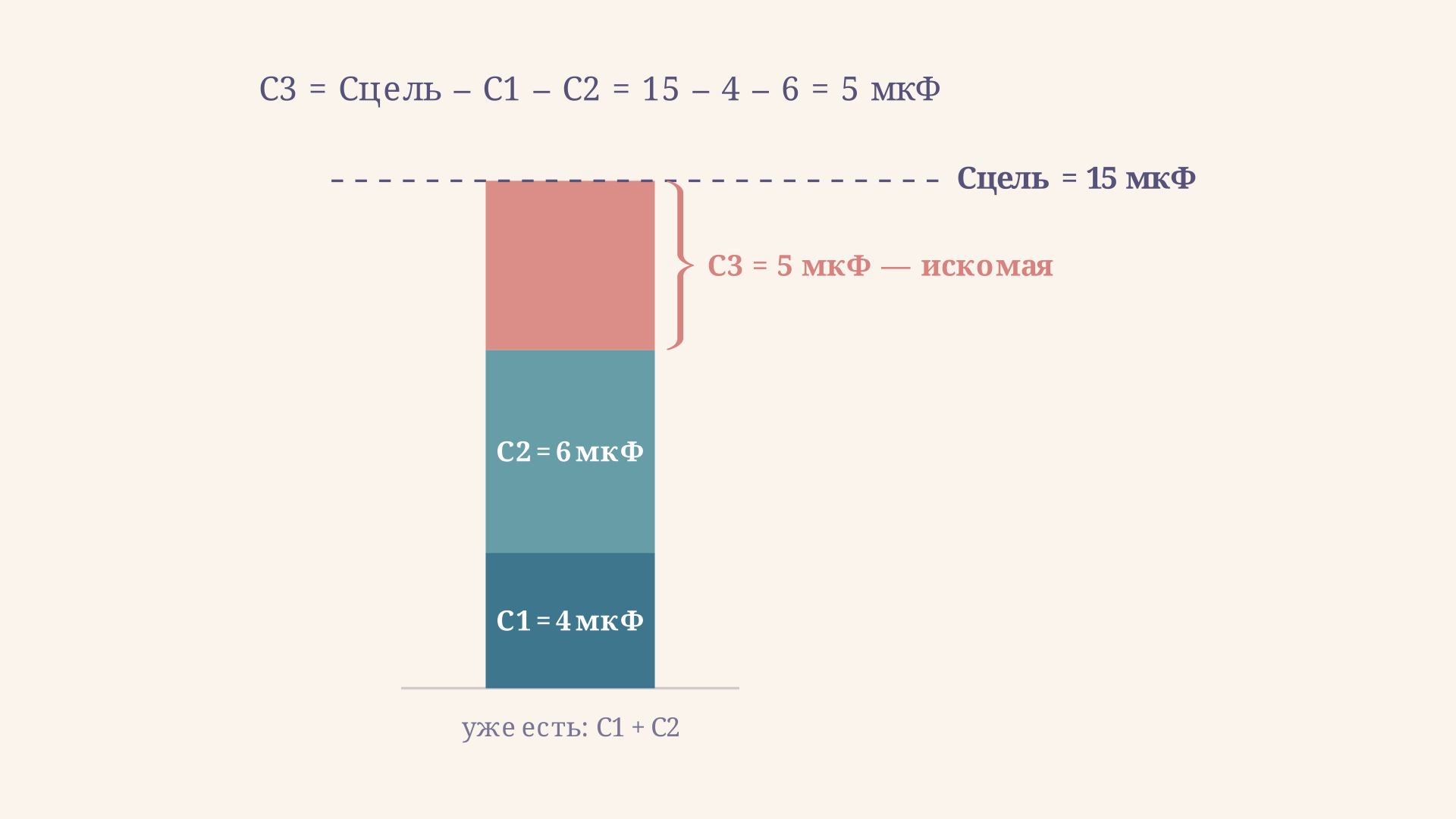

Второй частый тип задачи звучит иначе: известны не все конденсаторы, а требуемая общая ёмкость батареи, и нужно найти, какой ещё конденсатор нужно добавить параллельно к уже имеющимся. Формула та же самая, просто её нужно выразить относительно неизвестной величины. Пусть известны $C_1 = 4$ мкФ и $C_2 = 6$ мкФ, а требуемая общая ёмкость батареи $C_{цель} = 15$ мкФ. Из основной формулы $C_{цель} = C_1+C_2+C_3$ выражаем недостающую ёмкость:

$C_3 = C_{цель} - C_1 - C_2 = 15 - 4 - 6 = 5\ \text{мкФ}.$

Заметьте: числа подобраны так, что ответ совпадает с $C_3$ из прямой задачи выше - это не совпадение, а иллюстрация того, что прямая и обратная задача - это буквально одна и та же формула, прочитанная в разные стороны. Здесь важно проверить условие разрешимости: параллельное подключение может только увеличивать общую ёмкость батареи, поэтому целевая ёмкость обязана быть не меньше суммы уже имеющихся конденсаторов, $C_{цель} \ge C_1+C_2$. Если в условии задачи это неравенство нарушено, третьему конденсатору пришлось бы иметь отрицательную ёмкость, а значит, задача не имеет решения, - переключи режим "Обратная" в калькуляторе выше и попробуй уменьшить целевую ёмкость ниже суммы $C_1+C_2$, чтобы увидеть это своими глазами.

Рассчитать для своей задачи

Энергия батареи конденсаторов

Ещё один частый вопрос в задачах - найти энергию, запасённую батареей конденсаторов. Формула энергии заряженного конденсатора та же, что и для одиночного, только вместо его собственной ёмкости подставляется общая ёмкость батареи:

$W = \frac{C\,U^2}{2}.$

Для примера выше $W = \dfrac{15\cdot 10^2}{2} = 750$ мкДж, или $0{,}75$ мДж. Важно не путать эту формулу с суммой энергий отдельных конденсаторов, посчитанных порознь - хотя итог получится тем же самым числом, потому что энергия величина аддитивная: $W = W_1+W_2+W_3 = \dfrac{C_1U^2}{2}+\dfrac{C_2U^2}{2}+\dfrac{C_3U^2}{2}$. Оба пути к ответу равноценны, и в задаче можно выбрать тот, который короче именно для ваших чисел.

Смешанные задачи: параллельно и последовательно в одном условии

Более сложные задачи комбинируют оба типа соединения: например, два конденсатора соединены параллельно, а получившаяся пара - последовательно с третьим. В таких задачах правило простое: сворачивайте схему по шагам, начиная с самой внутренней группы. Пусть $C_1 = 4$ мкФ и $C_2 = 6$ мкФ соединены параллельно - это даёт эквивалентный конденсатор $C_{12} = C_1+C_2 = 10$ мкФ. Дальше эта эквивалентная ёмкость сворачивается с третьим конденсатором $C_3 = 15$ мкФ уже по формуле последовательного соединения:

$\frac{1}{C} = \frac{1}{C_{12}} + \frac{1}{C_3} = \frac{1}{10}+\frac{1}{15} = \frac{1}{6}, \qquad C = 6\ \text{мкФ}.$

Ключевая ошибка в таких задачах - попытаться применить одну формулу сразу ко всем трём конденсаторам, не выделив сначала группу, соединённую параллельно. Всегда ищите на схеме пару обкладок, объединённых общим узлом с обеих сторон, - это и есть параллельный участок, который сворачивается первым.

Частые ошибки

• Складывать заряды вместо ёмкостей или наоборот. При параллельном соединении складываются именно ёмкости; заряды тоже складываются, но напряжение при этом остаётся одинаковым - перепутать роль величин легко, если решать задачу без схемы.
• Забыть проверить условие разрешимости в обратной задаче. Если требуемая ёмкость меньше суммы уже известных конденсаторов, третий конденсатор получился бы с отрицательной ёмкостью - это сигнал, что в условии ошибка или у задачи нет решения.
• Перепутать единицы измерения. Ёмкости в задачах часто даны в разных приставках - пикофарады, нанофарады, микрофарады, - и их нужно привести к одной системе перед сложением, иначе итоговая ёмкость получится на несколько порядков неверной.
• Считать энергию по формуле одиночного конденсатора, забыв использовать общую ёмкость батареи. Формула $W = CU^2/2$ работает с ОБЩЕЙ ёмкостью $C$, а не с ёмкостью одного из конденсаторов группы.
• В смешанных схемах применять формулу параллельного соединения ко всем элементам сразу, не выделив сначала, какая пара конденсаторов действительно объединена общими узлами.

FAQ

Как найти общую ёмкость трёх конденсаторов, соединённых параллельно? Просто сложить их ёмкости: $C = C_1+C_2+C_3$. Единственное условие - привести все ёмкости к одной единице измерения перед сложением.

Можно ли параллельным соединением конденсаторов уменьшить общую ёмкость? Нет. Общая ёмкость параллельного соединения всегда больше самой большой из отдельных ёмкостей, поэтому такое соединение может только увеличивать ёмкость батареи, никогда не уменьшать.

Как найти заряд на каждом конденсаторе при параллельном соединении, если известен только суммарный заряд? Сначала найдите напряжение из суммарного заряда и общей ёмкости, $U = Q/C$, а затем заряд каждого конденсатора по обычной формуле $Q_i = C_iU$, подставляя уже найденное напряжение.

Коротко
