Векторная диаграмма цепи переменного тока: построение

Векторная диаграмма - это графический способ сложить напряжения на резисторе, катушке и конденсаторе, которые в цепи переменного тока сдвинуты друг относительно друга по фазе и складывать их обычным арифметическим сложением нельзя. Вместо этого каждое напряжение изображают вектором на плоскости, направление которого показывает фазовый сдвиг, а длина - амплитуду или действующее значение. Ниже разберём пошагово, как построить такую диаграмму для последовательной цепи R-L-C, откуда берутся направления векторов и как из готовой диаграммы получить формулу результирующего напряжения. Чтобы сразу увидеть, как меняется диаграмма при разных параметрах цепи, покрутите калькулятор ниже - он строит все векторы и подсвечивает выбранный шаг построения.

Зачем нужна векторная диаграмма цепи переменного тока

В цепи постоянного тока напряжения на последовательно включённых элементах складываются алгебраически: общее напряжение равно простой сумме падений на каждом сопротивлении. В цепи переменного тока это правило не работает напрямую, потому что напряжение на катушке и конденсаторе сдвинуто по фазе относительно тока, а значит, и относительно напряжения на резисторе. Складывать такие величины нужно как векторы - с учётом не только модуля, но и направления. Векторная диаграмма даёт наглядный геометрический эквивалент такого сложения: вместо громоздких формул с синусами и косинусами достаточно нарисовать несколько отрезков и найти длину и угол их суммы. Именно поэтому построение векторной диаграммы - стандартный первый шаг в задачах теории электрических цепей на переменный ток, даже если в итоге ответ ищут аналитически.

Ток - опорный вектор построения

В последовательной цепи через все элементы течёт один и тот же ток $I$, поэтому его вектор берут опорным: располагают вдоль горизонтальной оси, считая его фазу равной нулю. Все остальные векторы строят относительно этого направления. Такой выбор не случаен - именно ток связывает три закона, по которым находят падения напряжения на каждом элементе: $U_R = I R$, $U_L = I X_L$, $U_C = I X_C$, где $X_L = \omega L$ и $X_C = 1/(\omega C)$ - реактивные сопротивления катушки и конденсатора при угловой частоте $\omega = 2\pi f$. Раз ток общий для всех трёх законов, естественно взять его направление за точку отсчёта, а остальные векторы разворачивать на характерные для каждого элемента углы.

Как строятся векторы U_R, U_L и U_C

Построение идёт «по цепочке», от конца одного вектора к началу следующего:

1. Вектор $U_R$ откладывают вдоль опорной оси тока, без поворота - напряжение на активном сопротивлении всегда совпадает по фазе с током.
2. Вектор $U_L$ откладывают от конца $U_R$, повернув на 90° против часовой стрелки (вверх), - напряжение на катушке индуктивности опережает ток на четверть периода.
3. Вектор $U_C$, наоборот, откладывают на 90° по часовой стрелке (вниз) от конца $U_L$ - напряжение на конденсаторе отстаёт от тока на 90°, и потому его вектор идёт в противоположную от $U_L$ сторону.

Такой порядок построения - не искусственный приём, а прямое следствие фазовых соотношений: ток через катушку отстаёт от напряжения на ней, а через конденсатор - опережает его, и обратный пересчёт именно так и даёт углы +90° и −90° относительно общего тока. Поскольку $U_L$ и $U_C$ лежат на одной вертикальной прямой, но направлены в разные стороны, их можно сразу сложить алгебраически: итоговый вертикальный отрезок равен $U_L - U_C$.

Результирующее напряжение и треугольник напряжений

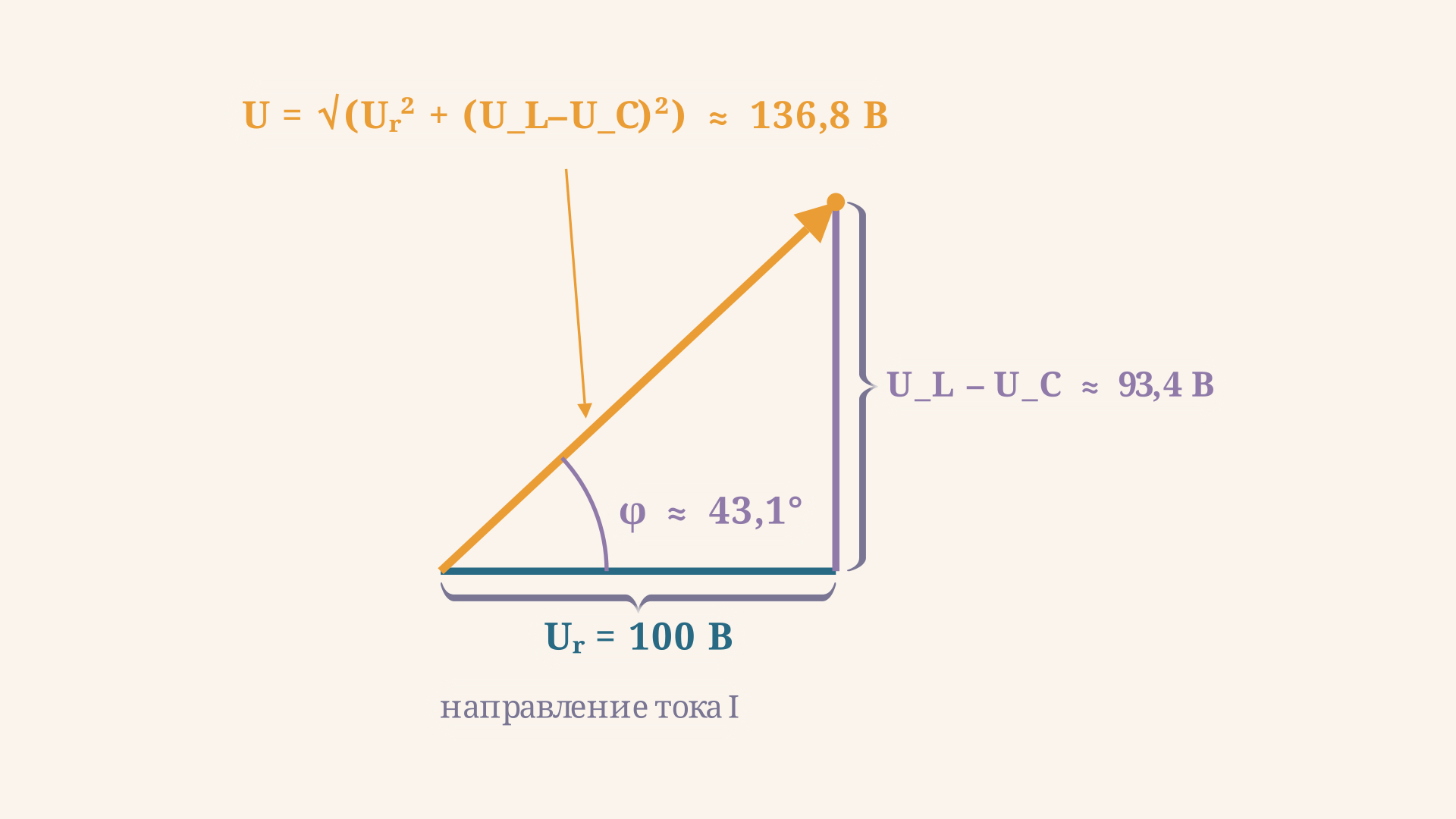

Если соединить начало вектора $U_R$ с концом последнего построенного вектора, получится результирующий вектор $U$ - это и есть напряжение, которое источник прикладывает ко всей цепи. Три вектора $U_R$, $(U_L - U_C)$ и $U$ образуют прямоугольный треугольник напряжений: горизонтальный катет равен $U_R$, вертикальный катет - разности $U_L - U_C$, а гипотенуза - искомое $U$.

Рассчитать для своей задачи

Из этого треугольника по теореме Пифагора сразу следует формула результирующего напряжения:

$U = \sqrt{U_R^2 + (U_L - U_C)^2},$

а угол между результирующим напряжением и опорным вектором тока - это и есть сдвиг фаз $\varphi$ между напряжением сети и током:

$\varphi = \operatorname{arctg}\frac{U_L - U_C}{U_R}.$

Обе формулы получаются напрямую из геометрии диаграммы, без интегралов и без работы с комплексными числами - в этом и есть практическая ценность векторного построения.

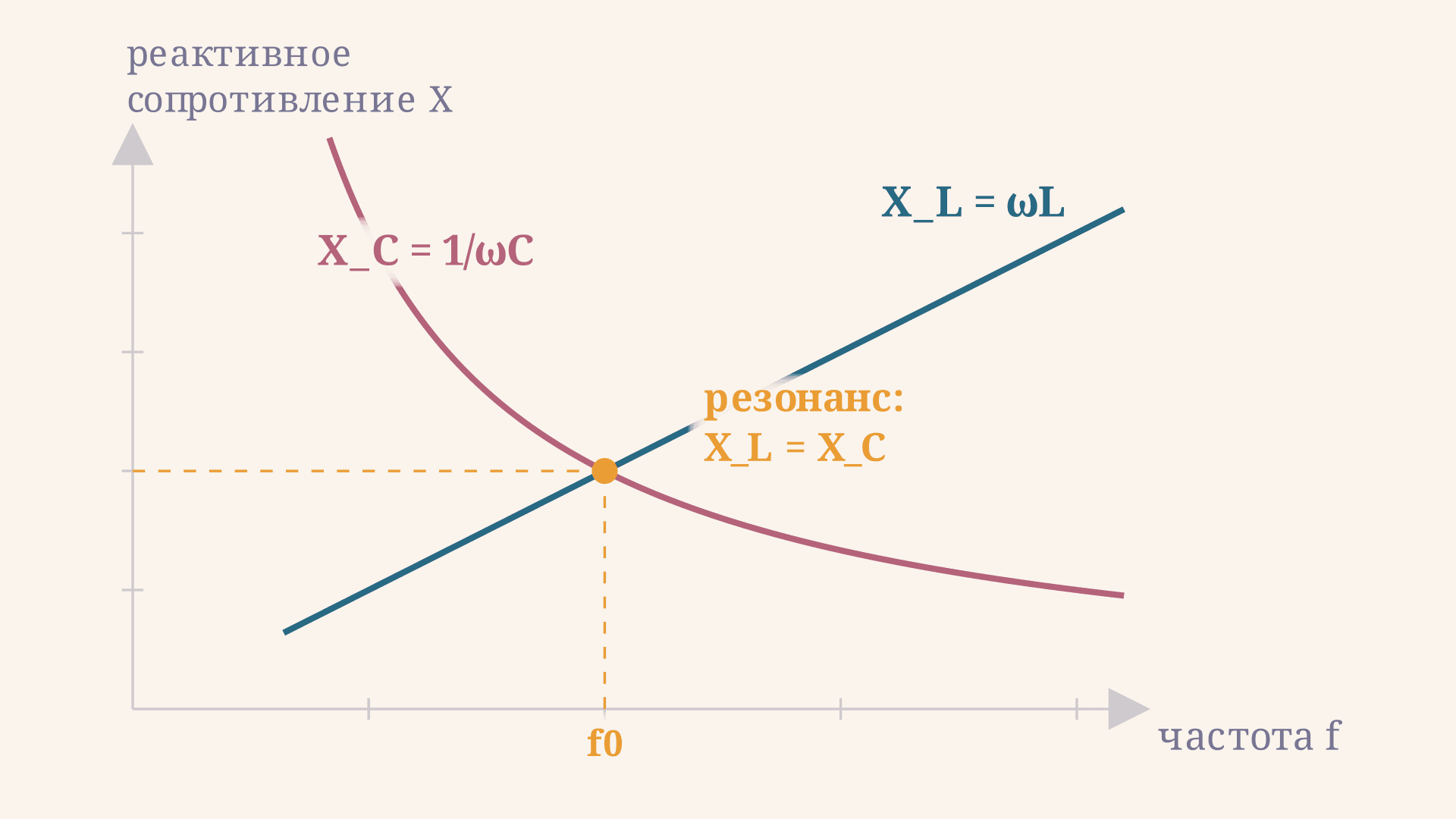

Индуктивный и ёмкостный характер цепи. Резонанс напряжений

Знак разности $U_L - U_C$ определяет характер всей цепи. Если $U_L > U_C$, вертикальный катет треугольника направлен вверх, угол $\varphi$ положителен, и напряжение опережает ток - цепь называют индуктивной. Если $U_L < U_C$, катет направлен вниз, $\varphi$ отрицателен, и напряжение отстаёт от тока - цепь ёмкостная. Особый случай - когда $U_L = U_C$: вертикальный катет обнуляется, треугольник вырождается в горизонтальный отрезок, диаграмма показывает $\varphi = 0$, и напряжение сети совпадает по фазе с током. Это явление называют резонансом напряжений, а частоту, при которой оно наступает, - резонансной:

$f_0 = \frac{1}{2\pi\sqrt{LC}}.$

Рассчитать для своей задачи

Для катушки $L = 500$ мГн и конденсатора $C = 50$ мкФ резонансная частота составляет $f_0 = 1/(2\pi\sqrt{0{,}5 \cdot 50\cdot10^{-6}}) \approx 31{,}8$ Гц - заметно ниже промышленной частоты сети 50 Гц. Это значит, что при стандартной частоте такая цепь уже прошла точку резонанса и работает в индуктивном режиме: катушка «доминирует» над конденсатором, и напряжение сети опережает ток.

Пример решения типовой задачи

Разберём числовой пример. Дана последовательная цепь: активное сопротивление $R = 100$ Ом, индуктивность $L = 500$ мГн, ёмкость $C = 50$ мкФ, частота сети $f = 50$ Гц, действующее значение тока $I = 1$ А. Нужно построить векторную диаграмму и найти напряжение сети.

Сначала находим реактивные сопротивления через угловую частоту $\omega = 2\pi f \approx 314{,}16$ рад/с:

$X_L = \omega L \approx 157{,}1\ \text{Ом}, \qquad X_C = \frac{1}{\omega C} \approx 63{,}7\ \text{Ом}.$

Теперь считаем падения напряжения на каждом элементе - это и есть длины трёх векторов диаграммы:

$U_R = I R = 100\ \text{В}, \quad U_L = I X_L \approx 157{,}1\ \text{В}, \quad U_C = I X_C \approx 63{,}7\ \text{В}.$

Разность реактивных напряжений $U_L - U_C \approx 93{,}4$ В положительна, значит, диаграмма показывает индуктивный характер цепи. Результирующее напряжение сети и угол сдвига фаз:

$U = \sqrt{100^2 + 93{,}4^2} \approx 136{,}8\ \text{В}, \qquad \varphi = \operatorname{arctg}\frac{93{,}4}{100} \approx 43{,}1^\circ.$

Итог: источник должен обеспечивать напряжение около 136,8 В, а напряжение сети опережает ток на 43,1° - именно эти числа и показывает построенная векторная диаграмма выше.

Частые ошибки

• Складывать $U_R$, $U_L$, $U_C$ арифметически. Простая сумма $100 + 157{,}1 + 63{,}7$ Вольт не имеет физического смысла - векторы направлены под разными углами, складывать их можно только геометрически или через теорему Пифагора для перпендикулярных составляющих.
• Перепутать направление поворота $U_L$ и $U_C$. Напряжение на катушке опережает ток (поворот вверх), напряжение на конденсаторе отстаёт (поворот вниз). Перепутанные направления дают неверный знак угла $\varphi$.
• Забыть перевести частоту в угловую. В формулах $X_L = \omega L$ и $X_C = 1/(\omega C)$ используется именно $\omega = 2\pi f$, а не сама частота $f$ в герцах.
• Потерять знак при вычитании $U_C$. В вертикальном катете именно разность $U_L - U_C$, а не сумма - при $U_C > U_L$ катет становится отрицательным, и это нормально: цепь просто ёмкостная.
• Спутать сдвиг фаз $\varphi$ цепи с фазой отдельного элемента. Угол $\varphi$ на диаграмме - это сдвиг между результирующим напряжением $U$ и общим током, а не между током и напряжением на каком-то одном элементе.

FAQ

Почему вектор тока в последовательной цепи берут опорным, а не вектор напряжения? Потому что в последовательной цепи через все элементы протекает один и тот же ток, а напряжения на них разные и сдвинуты по фазе. Взяв ток за опору, удобно откладывать от него фазовые сдвиги каждого напряжения по отдельности.

Как изменится векторная диаграмма, если убрать конденсатор из цепи? Вектор $U_C$ исчезнет, и вертикальным катетом станет просто $U_L$. Диаграмма превратится в треугольник с катетами $U_R$ и $U_L$, а результирующее напряжение будет $U = \sqrt{U_R^2 + U_L^2}$ - это частный случай цепи R-L.

Что означает отрицательный угол $\varphi$ на диаграмме? Отрицательный угол означает, что напряжение сети отстаёт от тока по фазе - это признак ёмкостного характера цепи, то есть реактивное сопротивление конденсатора преобладает над сопротивлением катушки.

Коротко

Векторная диаграмма строит опорный вектор тока и по фазовым сдвигам добавляет к нему векторы напряжений: $U_R$ вдоль тока, $U_L$ вверх на 90°, $U_C$ вниз на 90°. Три вектора образуют прямоугольный треугольник с катетами $U_R$ и $U_L - U_C$, откуда результирующее напряжение $U = \sqrt{U_R^2 + (U_L-U_C)^2}$, а угол $\varphi = \operatorname{arctg}\dfrac{U_L-U_C}{U_R}$ показывает сдвиг фаз между напряжением сети и током. Знак этой разности определяет характер цепи - индуктивный, ёмкостный или резонансный, когда $U_L = U_C$ и диаграмма вырождается в отрезок.
