Треугольник мощностей цепи переменного тока: вывод из R и X

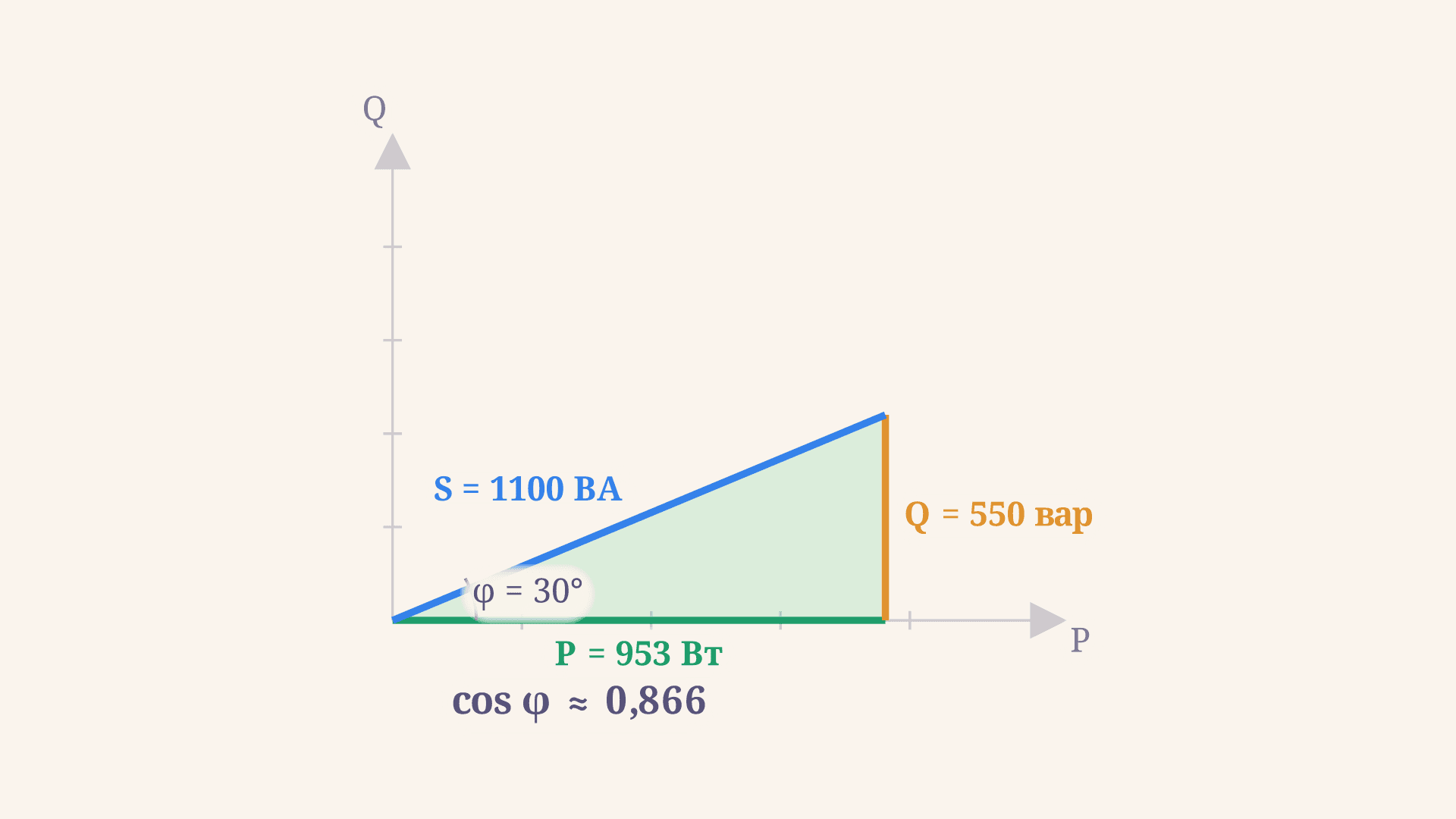

В курсе теоретических основ электротехники треугольник мощностей редко вводят сам по себе - его выводят из другого, более простого треугольника: треугольника полных сопротивлений цепи переменного тока. Это не совпадение, а прямое следствие закона Ома для цепи с реактивными элементами. Ниже разберём, как активное сопротивление $R$ и реактивное $X$ задают треугольник сопротивлений, почему умножение его сторон на квадрат тока превращает его в треугольник мощностей, и как по обоим треугольникам быстро находить $P$, $Q$, $S$ и коэффициент мощности. Чтобы сразу увидеть, как оба треугольника связаны и меняются вместе, покрутите калькулятор ниже - а дальше пройдём вывод формул по шагам.

Треугольник полных сопротивлений R, X, Z

Возьмём цепь переменного тока с последовательно включёнными активным сопротивлением $R$ и реактивным элементом (катушкой или конденсатором) с реактивным сопротивлением $X$. Полное сопротивление цепи находят не арифметическим сложением, а через теорему Пифагора:

$Z = \sqrt{R^2 + X^2}.$

Если отложить $R$ по горизонтали, а $X$ - по вертикали, гипотенуза полученного прямоугольного треугольника и есть $Z$. Угол при основании - это тот самый угол сдвига фаз $\varphi$ между током и напряжением:

$\cos\varphi = \frac{R}{Z}, \qquad \sin\varphi = \frac{X}{Z}, \qquad \operatorname{tg}\varphi = \frac{X}{R}.$

Знак $X$ задаёт, куда «наклоняется» треугольник и, соответственно, характер нагрузки. У индуктивной нагрузки (катушка, обмотка двигателя) ток отстаёт от напряжения, $X = X_L > 0$, треугольник уходит вверх. У ёмкостной нагрузки (конденсатор) ток опережает напряжение, $X = X_C < 0$, треугольник уходит вниз, а угол $\varphi$ становится отрицательным.

Как из треугольника сопротивлений получить треугольник мощностей

По закону Ома действующий ток в цепи равен $I = U/Z$, где $U$ - действующее напряжение сети. Возведём это соотношение в квадрат и домножим каждую сторону треугольника сопротивлений на $I^2$ - получится ровно треугольник мощностей:

$P = I^2 R, \qquad Q = I^2 X, \qquad S = I^2 Z.$

Рассчитать для своей задачи

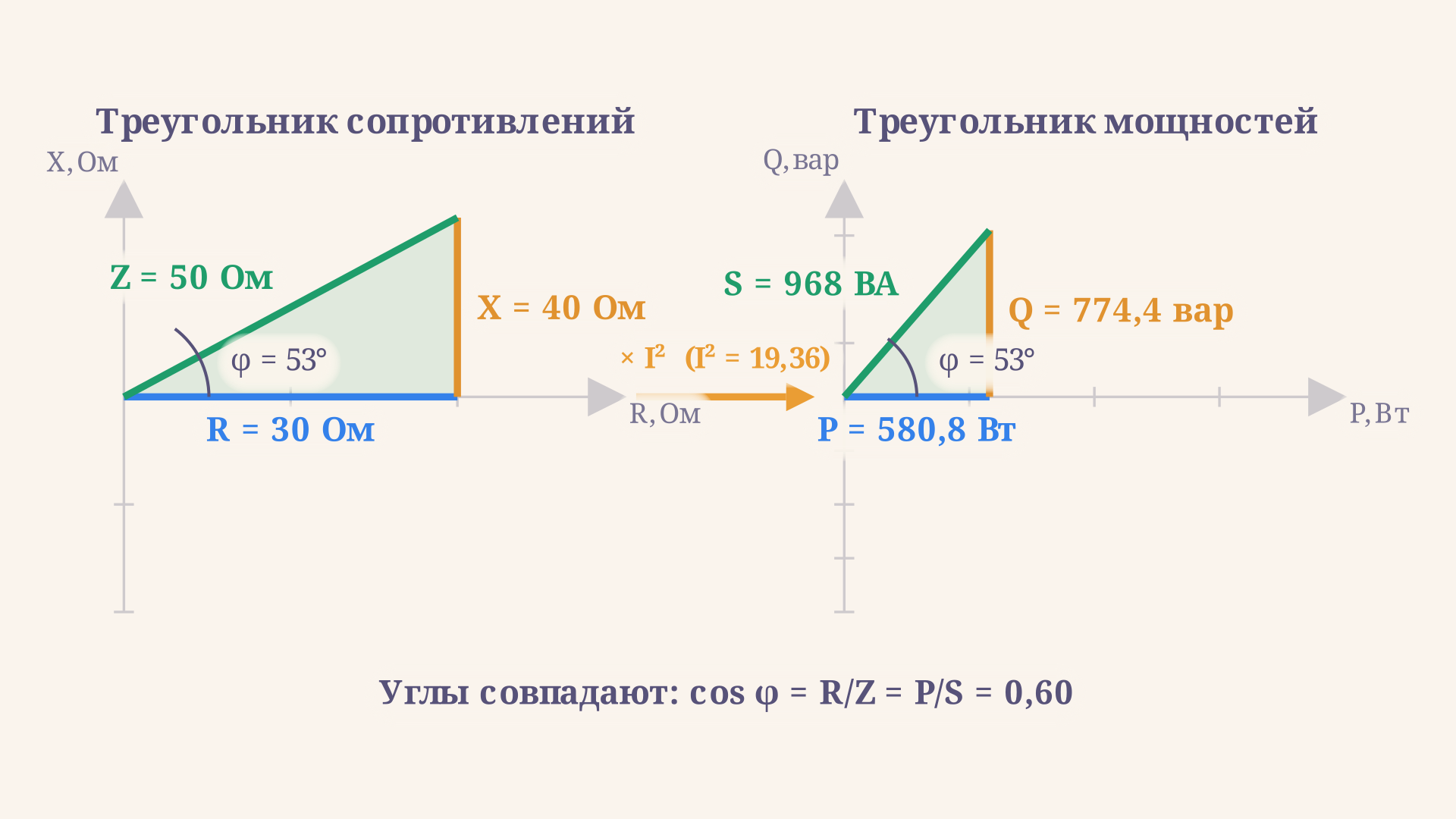

Поскольку катеты и гипотенуза домножены на одно и то же число $I^2$, треугольник мощностей подобен треугольнику сопротивлений - у них одинаковый угол $\varphi$, только другой масштаб. Именно поэтому все соотношения между катетами и гипотенузой сохраняются один в один:

$\cos\varphi = \frac{R}{Z} = \frac{P}{S}, \qquad \sin\varphi = \frac{X}{Z} = \frac{Q}{S}, \qquad \operatorname{tg}\varphi = \frac{X}{R} = \frac{Q}{P}.$

Заметьте: масштаб перехода не постоянный, если менять $X$ при фиксированном $U$ - ведь $I = U/Z$ сам зависит от $Z$, а значит, и от $X$. Поэтому треугольник мощностей не растёт и не сжимается пропорционально треугольнику сопротивлений при изменении нагрузки: он одновременно поворачивается (меняется $\varphi$) и меняет размер (меняется $I^2$). Это хорошо видно на видео выше - при уменьшении $|X|$ ток растёт, поэтому катеты мощности ведут себя не так просто, как катеты сопротивления.

Формулы P, Q, S через сопротивления и ток

Если ток $I$ уже известен, три мощности считаются напрямую, без промежуточного вычисления $Z$ и $\varphi$:

$P = I^2 R, \qquad Q = I^2 X, \qquad S = \sqrt{P^2 + Q^2} = I^2 Z = U I.$

Активная мощность $P$ (Вт) - это то, что реально расходуется в активном сопротивлении: тепло, механическая работа. Реактивная $Q$ (вар) колеблется между источником и реактивным элементом, не совершая полезной работы за период, но нагружая провода и генератор. Полная $S$ (ВА) - это то, на что реально рассчитывают сечение проводов и мощность трансформатора, ведь именно она определяет действующий ток при заданном напряжении.

Рассчитать для своей задачи

Треугольник напряжений - третий подобный треугольник

В той же последовательной цепи есть ещё один треугольник, подобный первым двум, - треугольник напряжений. Падение напряжения на активном сопротивлении $U_R = IR$ откладывают по горизонтали, падение на реактивном элементе $U_X = IX$ - по вертикали, а напряжение сети $U = IZ$ оказывается гипотенузой:

$U = \sqrt{U_R^2 + U_X^2}, \qquad \cos\varphi = \frac{U_R}{U}, \qquad \operatorname{tg}\varphi = \frac{U_X}{U_R}.$

Все три треугольника - сопротивлений, напряжений и мощностей - подобны между собой и несут один и тот же угол $\varphi$: сопротивления умножены на $I$ дают напряжения, а на $I^2$ - мощности. Если в задаче уже известен один из треугольников, два других строятся из него без дополнительных измерений.

Коэффициент мощности и компенсация реактивной мощности

Коэффициент мощности $\cos\varphi = P/S = R/Z$ показывает долю полной мощности, которая реально совершает работу. Чем ближе он к единице, тем меньше в сети «бесполезного» реактивного тока при той же передаваемой активной мощности. На практике индуктивную реактивную мощность двигателей и трансформаторов компенсируют батареями конденсаторов: их реактивная мощность отрицательна и вычитается из положительной реактивной мощности катушек.

Геометрически компенсация - это уменьшение катета $|Q|$ при том же катете $P$: треугольник мощностей «ложится» к горизонтали, угол $\varphi$ падает, гипотенуза $S$ укорачивается, а вместе с ней падает и ток, который вынуждена отдавать сеть при неизменной полезной мощности $P$. При полной компенсации $Q = 0$ треугольник вырождается в отрезок, $S = P$, $\cos\varphi = 1$.

Пример решения типовой задачи

Разберём стандартную формулировку: катушка с активным сопротивлением $R = 30$ Ом и индуктивным реактивным сопротивлением $X = 40$ Ом подключена к сети с действующим напряжением $U = 220$ В. Нужно построить треугольник сопротивлений и треугольник мощностей и найти $P$, $Q$, $S$ и $\cos\varphi$.

Сначала находим полное сопротивление - гипотенузу треугольника сопротивлений:

$Z = \sqrt{30^2 + 40^2} = \sqrt{900 + 1600} = \sqrt{2500} = 50\ \text{Ом}.$

Ток в цепи по закону Ома:

$I = \frac{U}{Z} = \frac{220}{50} = 4{,}4\ \text{А}.$

Теперь домножаем стороны треугольника сопротивлений на $I^2 = 19{,}36$ и получаем треугольник мощностей:

$P = I^2 R = 19{,}36 \cdot 30 = 580{,}8\ \text{Вт}, \qquad Q = I^2 X = 19{,}36 \cdot 40 = 774{,}4\ \text{вар}.$

Полная мощность - либо через теорему Пифагора, либо напрямую как $UI$:

$S = \sqrt{580{,}8^2 + 774{,}4^2} = \sqrt{337328{,}64 + 599695{,}36} = \sqrt{937024} = 968\ \text{ВА} = 220 \cdot 4{,}4.$

Коэффициент мощности совпадает в обоих треугольниках, как и должно быть у подобных фигур:

$\cos\varphi = \frac{R}{Z} = \frac{30}{50} = 0{,}6 = \frac{P}{S} = \frac{580{,}8}{968}.$

Угол сдвига фаз $\varphi = \arccos 0{,}6 \approx 53{,}13°$ - ровно тот же угол, что и в треугольнике сопротивлений: подобие треугольников гарантирует это без дополнительных вычислений.

Частые ошибки

• Складывать R и X арифметически вместо теоремы Пифагора. $Z \ne R + X$, верно только $Z = \sqrt{R^2 + X^2}$, - то же самое касается $P$, $Q$, $S$.
• Забыть про знак X у ёмкостной нагрузки. Если в цепи конденсатор, реактивное сопротивление и реактивная мощность отрицательны, и угол $\varphi$ тоже отрицательный.
• Считать треугольник мощностей независимо от треугольника сопротивлений. Оба треугольника подобны и делят один и тот же угол $\varphi$ - если он уже найден в одном из них, во втором его пересчитывать не нужно.
• Путать амплитудные и действующие значения. В формулах $P$, $Q$, $S$, $Z$ используются именно действующие (эффективные) значения тока и напряжения, а не амплитудные.
• Игнорировать масштаб перехода. Треугольник мощностей получается умножением сторон треугольника сопротивлений на $I^2$, а не на произвольный коэффициент - при изменении нагрузки этот множитель сам меняется, потому что меняется $I$.

FAQ

Почему треугольник мощностей подобен треугольнику сопротивлений? Потому что каждая сторона треугольника мощностей получается умножением соответствующей стороны треугольника сопротивлений на один и тот же множитель $I^2$ (по закону Ома). Умножение всех сторон треугольника на одно число не меняет углов - значит, угол $\varphi$ у обоих треугольников одинаков.

Как найти угол φ, если известны только P и Q? Через арктангенс отношения катетов: $\varphi = \operatorname{arctg}(Q/P)$. Тот же угол можно получить и из треугольника сопротивлений как $\operatorname{arctg}(X/R)$ - оба выражения дают одинаковый результат.

Что показывает третий, треугольник напряжений? Треугольник напряжений подобен треугольникам сопротивлений и мощностей и показывает, как напряжение сети $U$ распределяется между падением на активном сопротивлении $U_R = IR$ и падением на реактивном элементе $U_X = IX$ - это тот же угол $\varphi$, но выраженный через напряжения, а не через сопротивления или мощности.

Коротко

Треугольник мощностей цепи переменного тока не независимая конструкция - он получается из треугольника полных сопротивлений $R$-$X$-$Z$ умножением всех трёх сторон на квадрат тока $I^2$, поэтому оба треугольника подобны и несут один и тот же угол $\varphi$. Отсюда $P = I^2R$, $Q = I^2X$, $S = I^2Z = UI$, а коэффициент мощности $\cos\varphi = P/S = R/Z$ можно находить по любому из двух (и третьего, треугольника напряжений) треугольников - результат будет одинаковым.
