Расчёт неразветвлённой магнитной цепи: прямая задача

Неразветвлённая магнитная цепь - это замкнутый магнитопровод без узлов и ответвлений, по всем сечениям которого идёт один и тот же магнитный поток $\Phi$: стальной сердечник и воздушный зазор здесь соединены последовательно, как резисторы в неразветвлённой электрической цепи. Задача расчёта такой цепи стоит в любом курсе ТОЭ, но студентов обычно сбивает не сама логика, а то, что напряжённость поля в стали нельзя взять по формуле с постоянной проницаемостью - сталь насыщается, и связь между $B$ и $H$ нелинейна. Ниже разберём, чем прямая задача расчёта отличается от обратной, как пользоваться кривой намагничивания вместо табличного $\mu_r$, как разложить магнитодвижущую силу на падения магнитного напряжения в стали и в зазоре, и на каком шаге чаще всего теряют точность. Чтобы сразу увидеть, как поток, геометрия и зазор превращаются в требуемый ток обмотки, покрути калькулятор ниже: он использует настоящую нелинейную кривую намагничивания, а не приближение постоянной проницаемости.

Чем неразветвлённая цепь отличается от разветвлённой

В неразветвлённой цепи нет узлов, где поток расходится на несколько ветвей: обмотка создаёт магнитодвижущую силу (МДС) $F$, и весь поток $\Phi$ проходит последовательно через каждый участок - сначала через сталь, потом через воздушный зазор, - оставаясь неизменным по величине на всём пути. Это прямая аналогия с электрической цепью без параллельных резисторов: ток один и тот же во всех элементах контура. Как только в магнитопроводе появляется узел и поток делится на две параллельные ветви (например, в Ш-образном сердечнике), задача переходит в разряд расчёта разветвлённой магнитной цепи, где нужны уже аналоги обоих законов Кирхгофа. Здесь же, в неразветвлённой цепи, достаточно одного соотношения - закона полного тока, - но применить его аккуратно мешает нелинейность стали.

Кривая намагничивания вместо постоянной проницаемости

Для воздуха связь между индукцией и напряжённостью поля линейна: $B = \mu_0 H$, где $\mu_0 = 4\pi \times 10^{-7}$ Гн/м - магнитная постоянная. Для ферромагнитной стали такой простой связи нет: с ростом $H$ магнитные домены сначала охотно выстраиваются вдоль поля (индукция растёт быстро, проницаемость велика), а затем, ближе к техническому насыщению, рост индукции резко замедляется, сколько тока в обмотку ни добавляй. Эта зависимость и называется кривой намагничивания. Для расчётов её часто представляют аналитической моделью Фрёлиха:

$H = \frac{a B}{1 - b B},$

где коэффициент $a$ задаёт начальную проницаемость материала ($a = 1/(\mu_0 \mu_{r0})$), а коэффициент $b$ связан с индукцией технического насыщения $B_s$ через $b = 1/B_s$. При малых $B$ формула сводится к линейному приближению $H \approx a B$, а при $B \to B_s$ знаменатель стремится к нулю и напряжённость поля улетает вверх - именно этот резкий изгиб и определяет поведение реальной стали.

Рассчитать для своей задачи

Магнитное напряжение участков и закон полного тока

Закон полного тока для замкнутого контура связывает МДС обмотки с суммой падений магнитного напряжения на всех последовательных участках:

$F = I w = \sum_i H_i l_i = H_с l_с + H_\delta \delta,$

где $I$ - ток обмотки, $w$ - число витков, $l_с$ - средняя длина стального участка, $\delta$ - длина воздушного зазора, $H_с$ - напряжённость поля в стали (берём с кривой намагничивания по текущему $B$), а $H_\delta = B/\mu_0$ - напряжённость поля в зазоре. Поскольку поток $\Phi$ и сечение $S$ вдоль всей неразветвлённой цепи одинаковы, индукция $B = \Phi/S$ тоже одна и та же в стали и в зазоре - это ключевое условие, которое многие упускают, пытаясь по ошибке пересчитать сечение зазора отдельно.

Рассчитать для своей задачи

Магнитное напряжение каждого участка $U = Hl$ измеряется в амперах и складывается точно так же, как падения напряжения на последовательных резисторах в электрической цепи: $U_с + U_\delta = F$. Даже тонкий зазор в доли миллиметра создаёт огромную напряжённость поля, потому что у воздуха $\mu_r = 1$ против тысяч у стали, - и на его долю может приходиться больше половины всей МДС, хотя геометрически он в сотни раз короче стального участка.

Прямая и обратная задача

Расчёт неразветвлённой магнитной цепи бывает двух типов, и их стоит различать явно:

• Прямая задача: задан требуемый поток $\Phi$ (или индукция $B$), нужно найти МДС $F$ и ток $I$. Решается за один проход: по $B$ сразу читаем $H_с$ с кривой намагничивания, складываем падения напряжения - и готово. Именно эту задачу считает калькулятор выше.
• Обратная задача: задана МДС $F$ (или ток обмотки), нужно найти установившийся поток $\Phi$. Здесь напрямую не решить - $H_с(B)$ входит в уравнение нелинейно, поэтому классически строят вебер-амперную характеристику $\Phi(F)$ по нескольким точкам (или используют итерации: подставляют пробное $B$, считают $F$, сравнивают с заданным и корректируют) и находят пересечение с известной МДС.

Разница принципиальная: прямая задача - это подстановка, обратная - подбор. На экзаменах чаще спрашивают именно прямую, но в расчётах реальных обмоток трансформаторов и электромагнитов встречается и обратная - например, когда известен доступный ток источника и нужно узнать, какой поток он обеспечит.

Пример решения

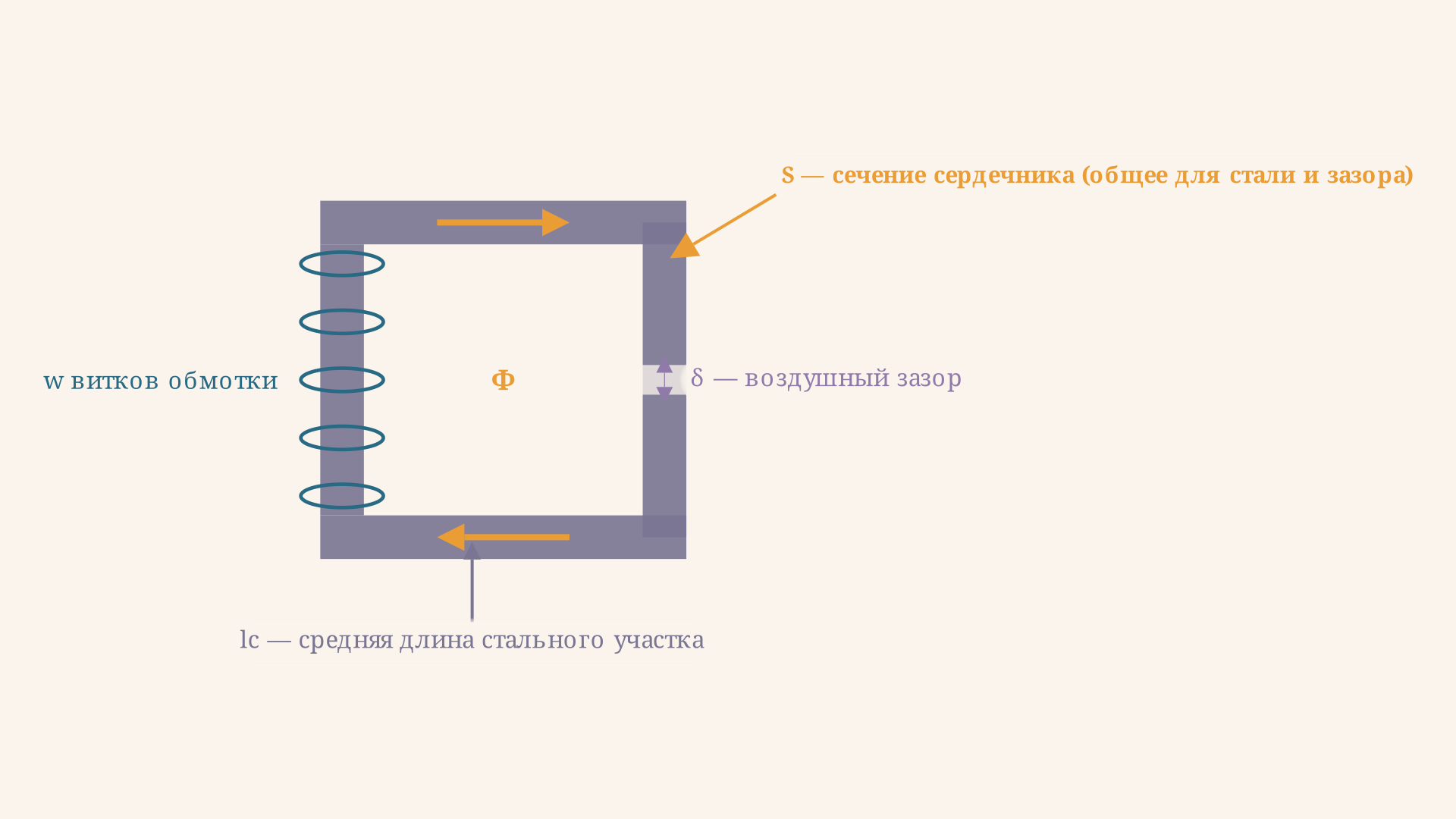

Пусть сердечник имеет сечение $S = 20$ см², среднюю длину стального участка $l_с = 0{,}4$ м и воздушный зазор $\delta = 0{,}5$ мм, обмотка содержит $w = 600$ витков, а требуемый поток $\Phi = 3$ мВб. Сначала находим индукцию, одинаковую в обоих участках:

$B = \frac{\Phi}{S} = \frac{3 \times 10^{-3}}{20 \times 10^{-4}} = 1{,}5\ \text{Тл}.$

По кривой намагничивания при начальной проницаемости стали $\mu_{r0} = 4000$ и индукции насыщения $B_s = 2$ Тл получаем $H_с \approx 1194$ А/м, а в зазоре линейно: $H_\delta = B/\mu_0 \approx 1{,}19 \times 10^6$ А/м. Магнитные напряжения участков:

$U_с = H_с l_с \approx 477\ \text{А}, \qquad U_\delta = H_\delta \delta \approx 597\ \text{А}.$

Магнитодвижущая сила и ток обмотки:

$F = U_с + U_\delta \approx 1074\ \text{А·в}, \qquad I = \frac{F}{w} \approx 1{,}79\ \text{А}.$

Обратите внимание: зазор длиной всего полмиллиметра создал магнитное напряжение больше, чем стальной участок длиной 40 см - на зазор пришлось около 56% всей МДС. Это не частный случай, а закономерность: чем меньше $\mu_r$ материала участка, тем большую долю падения напряжения он забирает при том же потоке.

Частые ошибки

• Использование постоянного $\mu_r$ вместо кривой намагничивания. При индукции выше 1,2-1,4 Тл ошибка такого приближения растёт быстро - реальный $H_с$ оказывается заметно больше линейной оценки.
• Разная индукция в стали и в зазоре. В неразветвлённой цепи с одинаковым сечением $S$ индукция везде одна и та же - пересчитывать её отдельно для зазора не нужно.
• Путаница единиц зазора. Зазор обычно задают в миллиметрах, а формулы требуют метров - забытый перевод $\delta$ в метры завышает $H_\delta$ в тысячу раз.
• Попытка решить обратную задачу подстановкой. Раз $H_с(B)$ нелинейна, найти $\Phi$ по заданной МДС в одно действие нельзя - нужен подбор или график.
• Игнорирование насыщения. При $B$, близкой к $B_s$, малое увеличение тока почти не увеличивает поток - если в ответе это не учтено, результат нереалистичен.

FAQ

Чем неразветвлённая магнитная цепь отличается от цепи постоянного тока с постоянной проницаемостью? Формально это тот же самый последовательный магнитопровод, но при точном расчёте напряжённость поля в стали берут не по формуле с постоянным $\mu_r$, а по нелинейной кривой намагничивания - так рассчитывают ближе к реальным характеристикам материала, особенно при высокой индукции.

Как понять, что сталь вошла в насыщение? Если малое приращение МДС почти не увеличивает поток, а индукция приближается к паспортному значению $B_s$ (обычно 1,6-2,0 Тл для электротехнической стали) - сердечник насыщен, и добавлять виток или ток дальше невыгодно.

Можно ли решить обратную задачу без графика? Да, итерациями: задать пробное $B$, найти по нему $H_с$ и $F$, сравнить с заданной МДС и скорректировать $B$ в нужную сторону; через несколько шагов значения сходятся с приемлемой точностью.

Коротко

Неразветвлённая магнитная цепь - это последовательный магнитопровод с одним и тем же потоком $\Phi$ во всех сечениях. В прямой задаче по заданному $\Phi$ находят индукцию $B = \Phi/S$, читают напряжённость стали $H_с$ с кривой намагничивания, складывают магнитные напряжения участков и получают МДС $F = H_с l_с + H_\delta \delta = Iw$. Обратная задача - по заданной МДС найти поток - решается только подбором или графически, потому что $H_с(B)$ нелинейна. Ключевое наблюдение: даже тонкий воздушный зазор часто забирает больше половины всей магнитодвижущей силы, потому что у воздуха проницаемость в тысячи раз меньше, чем у стали.
