Реакции опор балки с распределённой нагрузкой: как найти

Реакции опор балки с распределённой нагрузкой находят с любой задачи по строительной механике и сопромату: пока реакции не найдены, нельзя ни построить эпюру поперечной силы, ни проверить прочность сечения. Сложность в том, что нагрузка размазана по участку, а не приложена в одной точке, поэтому её сначала нужно свести к одной силе и только потом составлять уравнения равновесия. Ниже разберём этот приём по шагам: как заменить распределённую нагрузку равнодействующей, как из двух уравнений статики получить обе реакции и почему их положение так сильно зависит от того, где именно на балке расположена нагрузка. Чтобы сразу увидеть эту связь, покрутите калькулятор ниже: он строит схему балки, обе реакции и эпюры поперечной силы и момента мгновенно при любых параметрах нагрузки.

Что такое реакции опор и какие опоры бывают

Реакция опоры, это сила, с которой опора удерживает балку в равновесии, отвечая на приложенную нагрузку. Для однопролётной статически определимой балки обычно используют две опоры разного типа. Шарнирно-неподвижная опора (условно опора A) не даёт балке смещаться ни по вертикали, ни по горизонтали, поэтому в общем случае даёт две составляющие реакции. Шарнирно-подвижная опора, каток (опора B), допускает горизонтальное смещение и катится вдоль своей плоскости, поэтому даёт только одну реакцию, перпендикулярную этой плоскости. Когда все внешние нагрузки вертикальны, горизонтальная составляющая в опоре A равна нулю, и остаются ровно две неизвестные, вертикальные реакции $R_A$ и $R_B$. Именно этот случай, самая частая учебная постановка, и разбирается ниже.

Балка с двумя такими опорами статически определима: число неизвестных реакций равно числу независимых уравнений равновесия плоской системы сил. Это значит, что реакции можно найти чисто из статики, не привлекая деформации материала, в отличие от статически неопределимых балок с тремя и более опорами.

Как заменить распределённую нагрузку равнодействующей

Прежде чем писать уравнения равновесия, распределённую нагрузку интенсивностью $q$ (кН на метр длины), приложенную на участке от координаты $a$ до $a + c$, нужно свести к одной сосредоточенной силе. Это возможно, потому что для нахождения внешних реакций важна не форма нагрузки, а только её равнодействующая, то есть суммарная сила и точка её приложения.

Равнодействующая равномерно распределённой нагрузки равна площади прямоугольника нагрузки:

$$Q = q c,$$

а прикладывается она в центре тяжести этого прямоугольника, то есть точно посередине загруженного участка:

$$x_c = a + \frac{c}{2}.$$

Рассчитать для своей задачи

Такая замена справедлива только для внешнего равновесия всей балки. Внутри самого загруженного участка распределённый характер нагрузки всё равно проявляется, эпюра поперечной силы там идёт не горизонтально, а наклонно, о чём подробнее ниже.

Уравнения равновесия и формулы реакций

Когда распределённая нагрузка заменена равнодействующей $Q$ в точке $x_c$, задача становится обычной задачей на балку с одной сосредоточенной силой. Реакции находят из двух уравнений статики плоской системы сил.

Сумма моментов всех сил относительно опоры A должна быть равна нулю, реакция $R_A$ момента не даёт, поэтому уравнение сразу решается относительно $R_B$:

$$\sum M_A = 0: \quad R_B L - Q x_c = 0 \quad\Rightarrow\quad R_B = \frac{Q x_c}{L}.$$

Сумма проекций всех сил на вертикальную ось тоже равна нулю:

$$\sum F_y = 0: \quad R_A + R_B - Q = 0 \quad\Rightarrow\quad R_A = Q - R_B.$$

Для проверки полезно помнить частный случай, когда нагрузка занимает весь пролёт ($a = 0$, $c = L$): равнодействующая $Q = qL$ приложена точно в середине пролёта, и обе реакции получаются равными между собой, $R_A = R_B = \tfrac{qL}{2}$. Это стандартный результат, с которым удобно сверять более общую формулу выше.

Возьмём пример: пролёт $L = 6$ м, нагрузка $q = 20$ кН/м на участке от $a = 1$ м до $a + c = 4$ м. Равнодействующая $Q = 20 \cdot 3 = 60$ кН приложена в $x_c = 1 + 1{,}5 = 2{,}5$ м. Тогда $R_B = \dfrac{60 \cdot 2{,}5}{6} = 25$ кН, а $R_A = 60 - 25 = 35$ кН. Сумма реакций даёт ровно 60 кН, что совпадает с равнодействующей, это и есть самопроверка решения.

Как положение нагрузки перераспределяет реакции

Формула для $R_B$ показывает, что реакция опоры, ближайшей к нагрузке, растёт не пропорционально самой нагрузке, а пропорционально её моменту относительно противоположной опоры. Если сдвинуть загруженный участок ближе к опоре B, плечо $x_c$ увеличивается, и $R_B$ забирает на себя всё большую долю равнодействующей, а $R_A$, наоборот, уменьшается. Работает это в точности как рычаг с точкой опоры на противоположном конце: чем дальше груз, тем больше должна быть противодействующая сила.

Рассчитать для своей задачи

Крайние случаи такого сдвига поучительны сами по себе. Если нагрузка стянута вплотную к опоре A ($x_c \to 0$), почти вся равнодействующая ложится на $R_A$, а $R_B$ стремится к нулю. Если, наоборот, нагрузка придвинута к опоре B, ситуация зеркальная. Проверка этих предельных положений, полезный способ убедиться, что формула реакций записана верно, ещё до подстановки конкретных чисел.

Поперечная сила, момент и опасное сечение

Реакции опор, это не самоцель, а входные данные для эпюр внутренних усилий. Поперечная сила $V(x)$ считается от левого конца балки: на участке до нагрузки она постоянна и равна $R_A$, внутри загруженного участка убывает линейно на величину нагрузки, а после него постоянна и равна $-R_B$:

$$V(x) = \begin{cases} R_A, & x \le a, \\ R_A - q (x - a), & a \le x \le a + c, \\ -R_B, & x \ge a + c. \end{cases}$$

Изгибающий момент $M(x)$ получают интегрированием поперечной силы, внутри загруженного участка он растёт по параболе, а вне его линейно:

$$M(x) = \begin{cases} R_A x, & x \le a, \\ R_A x - \dfrac{q (x - a)^2}{2}, & a \le x \le a + c, \\ R_B (L - x), & x \ge a + c. \end{cases}$$

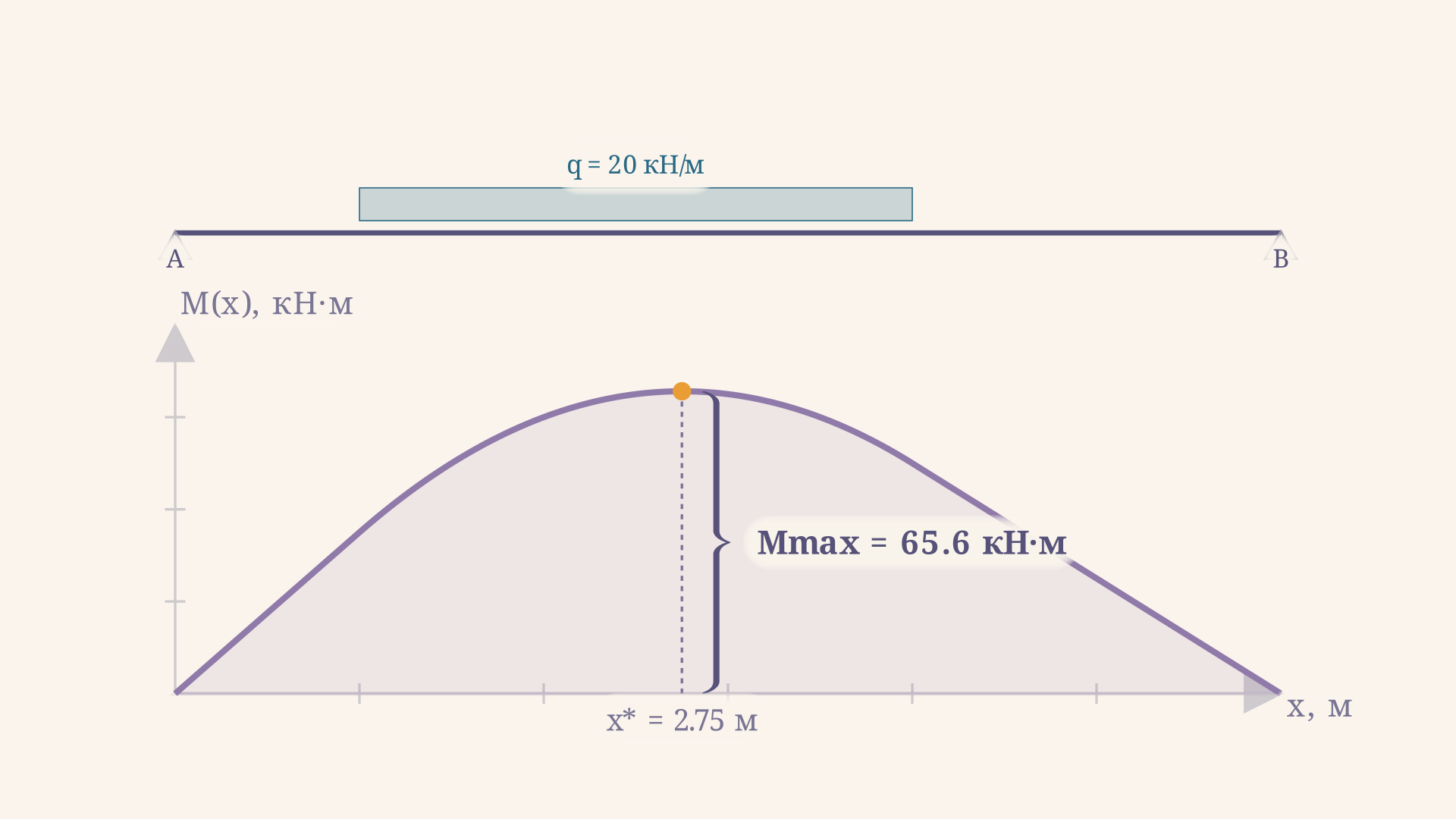

Максимум момента находится там, где поперечная сила меняет знак, то есть в сечении $x^* = a + R_A / q$ (если этот корень попадает внутрь загруженного участка). Для примера из предыдущего раздела $x^* = 1 + 35/20 = 2{,}75$ м, а момент в этом сечении $M_{\max} \approx 65{,}6$ кН·м.

Рассчитать для своей задачи

Опасное сечение, это точка с наибольшим по модулю моментом, именно по нему проверяют прочность балки. Обратите внимание: опасное сечение почти никогда не совпадает с серединой загруженного участка, если сама нагрузка расположена несимметрично относительно опор.

Частые ошибки

• Забыть про плечо равнодействующей. Момент нагрузки относительно опоры A равен $Q x_c$, а не $Q a$ и не $Q L$, координата центра тяжести участка, а не его начало или конец пролёта.
• Спутать точку приложения равнодействующей. Для равномерной нагрузки это середина загруженного участка, а не середина всего пролёта балки.
• Перепутать знак момента опоры B в уравнении. Если реакция $R_B$ направлена вверх, а нагрузка вниз, их моменты относительно опоры A имеют разные знаки, знак нужно фиксировать один раз и следить за ним до конца.
• Не проверить сумму реакций. $R_A + R_B$ обязано совпасть с равнодействующей $Q$, если суммы расходятся, ошибка в одном из двух уравнений.
• Искать максимум момента в центре участка вместо решения $V(x) = 0$. Эти точки совпадают только при симметричном расположении нагрузки относительно опор.

FAQ

Как найти реакции опор балки с распределённой нагрузкой на части пролёта? Замените нагрузку равнодействующей $Q = qc$ в центре тяжести участка $x_c = a + c/2$, затем решите уравнение моментов относительно одной опоры, чтобы найти реакцию другой, и уравнение суммы сил по вертикали, чтобы найти оставшуюся реакцию.

Почему для распределённой нагрузки не подставляют интенсивность $q$ напрямую в уравнение моментов? Потому что $q$, это сила на единицу длины, а не сама сила. Прежде чем составлять момент, нагрузку нужно свести к равнодействующей $Q = qc$, приложенной в конкретной точке $x_c$, только тогда уравнение момента приобретает физический смысл.

Что делать, если распределённая нагрузка занимает не весь пролёт, а несколько участков? Найти равнодействующую и центр тяжести для каждого участка отдельно, а затем сложить их моменты относительно опоры в общем уравнении. Принцип суперпозиции позволяет обрабатывать участки независимо и суммировать вклады.

Как проверить, что реакции найдены верно? Подставить обе реакции в уравнение суммы вертикальных сил и убедиться, что сумма всех сил, включая нагрузку с обратным знаком, равна нулю. Дополнительно можно проверить сумму моментов относительно второй опоры, она тоже должна обнулиться.

Коротко

Реакции опор балки с распределённой нагрузкой находят в три шага: сначала нагрузку сводят к равнодействующей $Q = qc$, приложенной в центре тяжести загруженного участка $x_c = a + c/2$, затем из уравнения моментов относительно одной опоры находят реакцию противоположной опоры $R_B = Qx_c/L$, и наконец из уравнения суммы вертикальных сил получают оставшуюся реакцию $R_A = Q - R_B$. Чем ближе нагрузка к одной из опор, тем большую долю равнодействующей забирает эта опора, а сумма реакций всегда равна равнодействующей нагрузки. Найденные реакции дают старт для построения эпюр поперечной силы и изгибающего момента и поиска опасного сечения балки.
