Резонанс напряжений в RLC-цепи: формула и добротность

Резонанс напряжений в RLC-цепи - режим последовательного соединения резистора, катушки индуктивности и конденсатора на переменном токе, при котором цепь целиком ведёт себя как обычный резистор, хотя в ней есть реактивные элементы. Индуктивное и ёмкостное сопротивления не исчезают физически, они просто уравновешивают друг друга, а высвободившаяся энергия каждый такт перекачивается между катушкой и конденсатором. Ниже разберём, откуда берётся условие резонанса, как вывести резонансную частоту через энергетический баланс, что такое добротность контура и почему на катушке и конденсаторе возникает напряжение, кратно превышающее источник. Чтобы сразу увидеть форму резонансного пика, покрути калькулятор ниже: он строит кривую тока и обе кривые реактивных напряжений одновременно, а дальше мы разберём каждую формулу строго.

Условие резонанса напряжений

В последовательной RLC-цепи через резистор, катушку и конденсатор течёт один и тот же ток $I$. Индуктивное сопротивление катушки $X_L = \omega L$ растёт с частотой, ёмкостное сопротивление конденсатора $X_C = \dfrac{1}{\omega C}$ с частотой, наоборот, падает, где $\omega = 2\pi f$ - циклическая частота источника. Напряжение на катушке опережает ток по фазе на 90 градусов, на конденсаторе - отстаёт на 90 градусов, поэтому их вклады в общее напряжение цепи входят с противоположным знаком.

Полное сопротивление цепи (импеданс) складывается из активной и реактивной частей по теореме Пифагора, так как они сдвинуты по фазе на четверть периода:

$Z = \sqrt{R^2 + (X_L - X_C)^2}.$

Резонанс напряжений наступает, когда реактивная разность обнуляется: $X_L = X_C$. Тогда всё, что остаётся под корнем, - это $R^2$, и импеданс падает до минимально возможного значения $Z = R$. Источнику кажется, будто перед ним просто резистор - отсюда и практическая ценность резонанса: цепь становится предельно "прозрачной" для тока именно на этой частоте. Более подробный разбор вклада каждого сопротивления в общий импеданс - в статье про полное сопротивление RLC-цепи.

Резонансная частота через энергетический обмен

Резонансную частоту можно получить не только приравнивая $X_L$ и $X_C$, но и через энергетическую картину - это нагляднее показывает физику явления. Энергия в катушке запасается в магнитном поле, $W_L = \dfrac{LI^2}{2}$, энергия в конденсаторе - в электрическом поле, $W_C = \dfrac{CU_C^2}{2}$. В резонансе эти два запаса энергии колеблются в противофазе и полностью перетекают друг в друга: когда ток через катушку максимален и вся энергия в магнитном поле, заряд на конденсаторе равен нулю, и наоборот. Резистор в этом обмене не участвует - он только рассеивает ту энергию, которую источник обязан восполнять каждый период.

Рассчитать для своей задачи

Условие, при котором такой обмен идёт на собственной частоте контура, даёт то же самое уравнение $\omega L = \dfrac{1}{\omega C}$, откуда циклическая резонансная частота:

$\omega_0^2 = \frac{1}{LC} \quad\Rightarrow\quad \omega_0 = \frac{1}{\sqrt{LC}}.$

Переходя к частоте в герцах через $\omega_0 = 2\pi f_0$, получаем формулу Томсона:

$f_0 = \frac{1}{2\pi\sqrt{LC}}.$

Частота зависит только от индуктивности и ёмкости - резистор в этом уравнении вообще не участвует, он лишь определяет, насколько остр и высок резонансный пик, но не его положение на оси частот.

Добротность контура и полоса пропускания

Ток в цепи по закону Ома равен $I = U/Z$, и в резонансе, когда $Z = R$, он достигает максимума:

$I_{max} = \frac{U}{R}.$

Напряжение на катушке в этот момент равно $U_L = I_{max}\,X_L = \dfrac{U}{R}\cdot\omega_0 L$. Безразмерный множитель при $U$ называется добротностью контура:

$Q = \frac{\omega_0 L}{R} = \frac{1}{R}\sqrt{\frac{L}{C}}.$

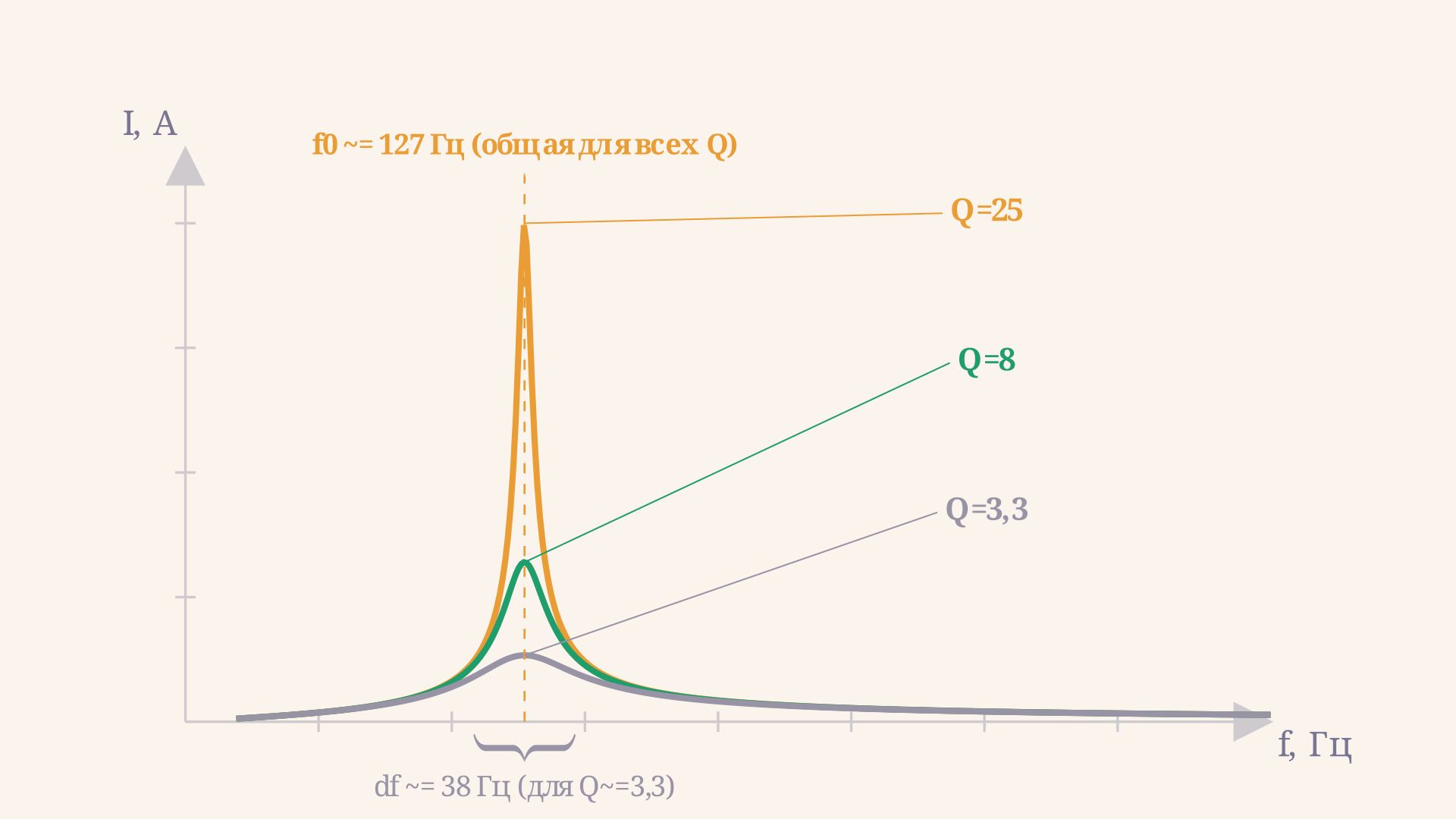

Добротность определяет не только высоту резонансного пика, но и его ширину. Полоса пропускания - диапазон частот, на границах которого ток падает до уровня $0{,}707\,I_{max}$, - связана с добротностью простым соотношением:

$\Delta f = \frac{f_0}{Q}.$

Чем выше добротность, тем уже и выше резонансный пик: контур становится избирательнее, выделяя из широкого спектра частот именно свою собственную. Именно поэтому колебательные контуры с высокой добротностью применяют в настройке радиоприёмников - узкая полоса пропускания отсекает соседние станции.

Рассчитать для своей задачи

Перенапряжение на катушке и конденсаторе

Раз добротность $Q$ показывает, во сколько раз напряжение на катушке больше напряжения источника, при высокой добротности это превышение может быть значительным. Напряжения на катушке и конденсаторе в резонансе равны друг другу и составляют:

$U_L = U_C = Q\,U.$

Эти два напряжения противофазны и в сумме дают ноль, поэтому источник видит только падение на резисторе, а не многократно возросшее напряжение на реактивных элементах. Это и есть суть резонанса напряжений: локальные напряжения на отдельных элементах превышают входное, хотя внешне цепь ведёт себя смирно. На практике перенапряжение при резонансе - палка о двух концах: в фильтрах и колебательных контурах радиотехники это полезный эффект (выделение и усиление сигнала нужной частоты), а в силовых цепях с большой добротностью оно может пробить изоляцию катушки или конденсатора, поэтому расчёт резонансных режимов обязателен при проектировании. Противоположный по устройству случай - резонанс в параллельном контуре - разобран в статье про резонанс токов в параллельном контуре: там, наоборот, в резонансе минимален общий ток, а не импеданс.

Пример решения типовой задачи

Разберём стандартную формулировку: последовательная RLC-цепь состоит из резистора $R = 25$ Ом, катушки индуктивности $L = 0{,}25$ Гн и конденсатора $C = 6{,}25$ мкФ, амплитуда напряжения источника $U = 16$ В. Найти резонансную частоту, добротность контура, ток в резонансе и напряжение на катушке.

Переводим ёмкость в фарады и считаем резонансную частоту по формуле Томсона:

$f_0 = \frac{1}{2\pi\sqrt{LC}} = \frac{1}{2\pi\sqrt{0{,}25\cdot 6{,}25\cdot 10^{-6}}} \approx 127{,}3\ \text{Гц}.$

Добротность находим через параметры элементов:

$Q = \frac{1}{R}\sqrt{\frac{L}{C}} = \frac{1}{25}\sqrt{\frac{0{,}25}{6{,}25\cdot 10^{-6}}} = \frac{1}{25}\cdot 200 = 8.$

Ток в резонансе равен входному напряжению, делённому на активное сопротивление:

$I_{max} = \frac{U}{R} = \frac{16}{25} = 0{,}64\ \text{А}.$

Напряжение на катушке (и такое же на конденсаторе) превышает входное в $Q$ раз:

$U_L = U_C = Q\,U = 8\cdot 16 = 128\ \text{В}.$

Проверка: напряжение на катушке в восемь раз больше источника - именно такое перенапряжение и служит признаком резонанса напряжений. Калькулятор выше пересчитывает эту же цепочку при любых значениях параметров и показывает, где именно на кривой находится рабочая точка.

Частые ошибки

• Ёмкость подставлена не в фарадах. В формулу $f_0 = \dfrac{1}{2\pi\sqrt{LC}}$ идут значения СИ: $1$ мкФ $= 10^{-6}$ Ф, $1$ мГн $= 10^{-3}$ Гн. Забытый порядок даёт ответ, отличающийся на несколько порядков.
• Забыт множитель $2\pi$ при переходе от $\omega_0$ к $f_0$. Циклическая частота $\omega_0 = 1/\sqrt{LC}$ измеряется в рад/с, а обычная частота - в герцах: $f_0 = \omega_0/(2\pi)$.
• Импеданс считают простым сложением. $R$, $X_L$ и $X_C$ сдвинуты по фазе и складываются не арифметически, а по формуле $Z = \sqrt{R^2 + (X_L - X_C)^2}$.
• Резонансную частоту связывают с сопротивлением R. На деле $R$ определяет только высоту и остроту пика (через добротность), а положение резонанса на оси частот задают исключительно $L$ и $C$.
• Путают резонанс напряжений с отсутствием напряжения на L и C. Наоборот, эти напряжения в резонансе максимальны и равны $Q\,U$; нулю равна лишь их векторная сумма, потому что они противофазны.

FAQ

Почему явление называется резонансом напряжений, а не резонансом тока? Ток действительно максимален в резонансе, но название закрепилось за характерной особенностью именно напряжений: на отдельных элементах (катушке и конденсаторе) напряжение может в разы превышать напряжение источника - такого перенапряжения при других частотах не бывает.

Как добротность влияет на резонансную кривую? Чем выше добротность $Q$, тем острее и выше пик тока и тем сильнее перенапряжение на реактивных элементах. Одновременно сужается полоса пропускания $\Delta f = f_0/Q$ - контур становится избирательнее по частоте.

Зависит ли резонансная частота от активного сопротивления R? Нет, резонансная частота $f_0 = 1/(2\pi\sqrt{LC})$ определяется только индуктивностью и ёмкостью. Сопротивление $R$ влияет лишь на высоту и ширину резонансного пика через добротность, но не сдвигает его положение по оси частот.

Коротко

Резонанс напряжений в RLC-цепи наступает при равенстве реактивных сопротивлений $X_L = X_C$, когда импеданс падает до чисто активного $Z = R$, а ток достигает максимума $I_{max} = U/R$. Резонансная частота задаётся формулой Томсона $f_0 = 1/(2\pi\sqrt{LC})$ и определяется только индуктивностью и ёмкостью. Добротность $Q = \dfrac{1}{R}\sqrt{L/C}$ показывает, во сколько раз напряжения на катушке и конденсаторе $U_L = U_C = Q\,U$ превышают входное напряжение, - это перенапряжение и есть главный практический признак резонанса напряжений.
