Шина адреса, данных и управления процессора: разрядность

Системная шина процессора - это не один провод, а три самостоятельные группы линий с разными задачами: шина адреса указывает, к какой ячейке памяти или порту идёт обращение, шина данных переносит само содержимое, а шина управления командует, что именно сейчас происходит - чтение, запись или ожидание. Разрядность каждой из трёх шин - отдельный параметр архитектуры, и именно от неё зависят два практических предела: сколько памяти процессор способен адресовать напрямую и с какой скоростью он может её читать и писать. Ниже разберём, как устроена каждая шина, как вывести формулы адресуемой памяти и пропускной способности и почему шина управления не растёт вместе с двумя другими. Чтобы сразу увидеть эту связь на числах, покрути калькулятор ниже: он показывает адресное пространство, скорость передачи и цикл обмена сразу с трёх сторон.

Из чего состоит системная шина процессора

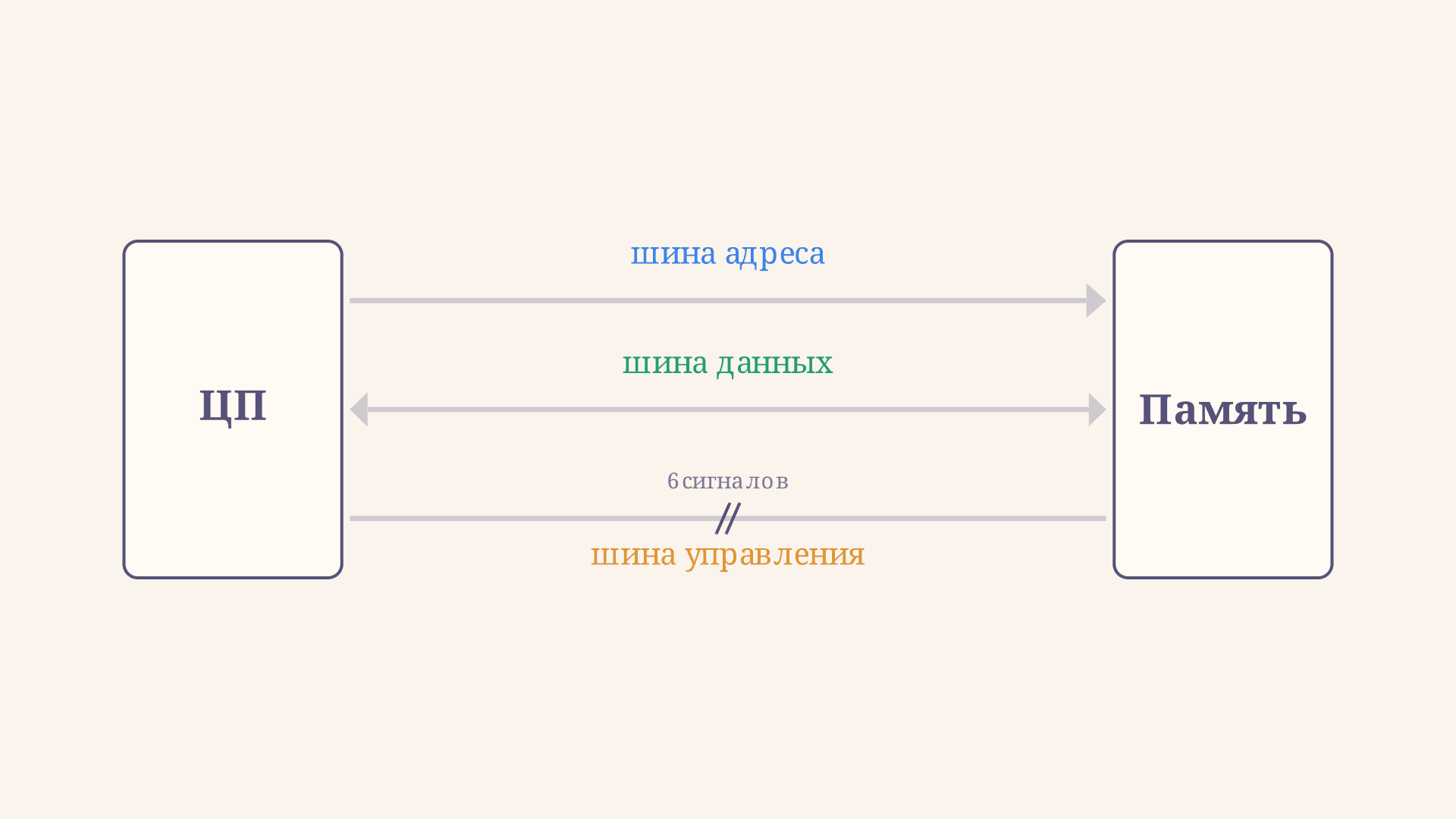

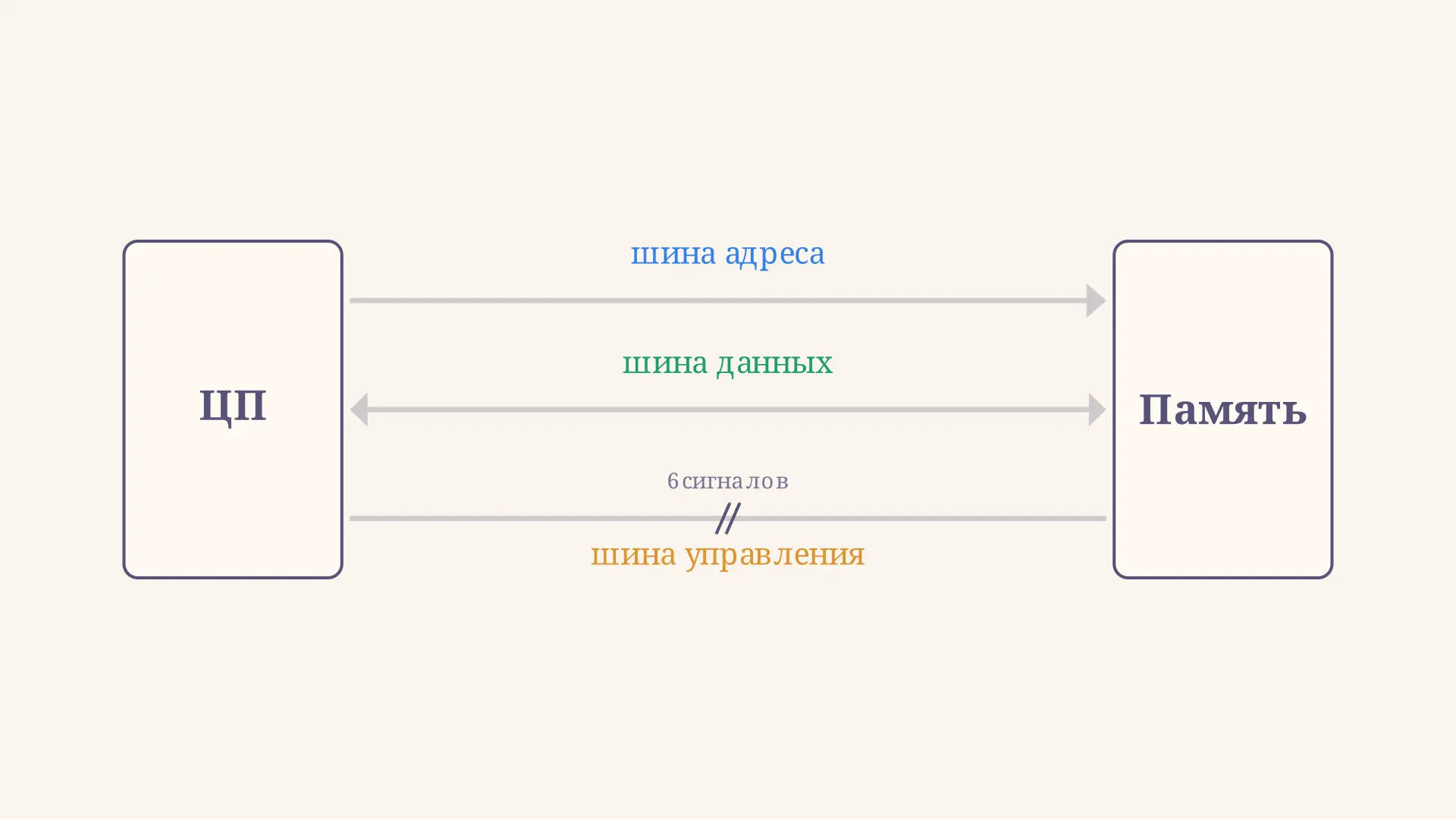

Три шины физически идут рядом, но работают независимо друг от друга:

Рассчитать для своей задачи

1. Шина адреса - однонаправленная, от процессора к памяти и портам ввода-вывода. Каждая линия - это один бит адреса; чем больше линий, тем больше различных адресов можно закодировать.
2. Шина данных - двунаправленная: по одним и тем же линиям данные идут то от процессора к памяти (запись), то от памяти к процессору (чтение). Разрядность этой шины определяет, сколько байт переносится за один такт обмена.
3. Шина управления - набор отдельных сигнальных линий, каждая со своим смыслом: строб чтения, строб записи, сигнал готовности, запрос прерывания и так далее. Она не «складывается» в одно число разрядов, как первые две - это просто фиксированный набор проводов-команд.

Такое разделение обязано соблюдаться в любом цикле обмена: сначала процессор выставляет адрес, затем шина управления объявляет тип операции, и только тогда данные реально идут по шине данных.

Шина адреса: сколько памяти видит процессор

Если шина адреса состоит из $N$ линий, то на неё можно подать ровно $2^N$ различных двоичных комбинаций - а значит, процессор способен различить ровно столько уникальных адресов. При байт-адресации (каждый адрес указывает на один байт памяти, стандарт для всех современных процессоров) это напрямую даёт объём адресуемой памяти:

$M = 2^N \text{ байт},$

где $N$ - разрядность шины адреса. Формула экспоненциальная: каждый добавленный разряд адреса удваивает доступное адресное пространство. Разница между 16 и 20 линиями кажется небольшой, но это разница между 64 килобайтами и 1 мегабайтом - уже в 16 раз больше.

Рассчитать для своей задачи

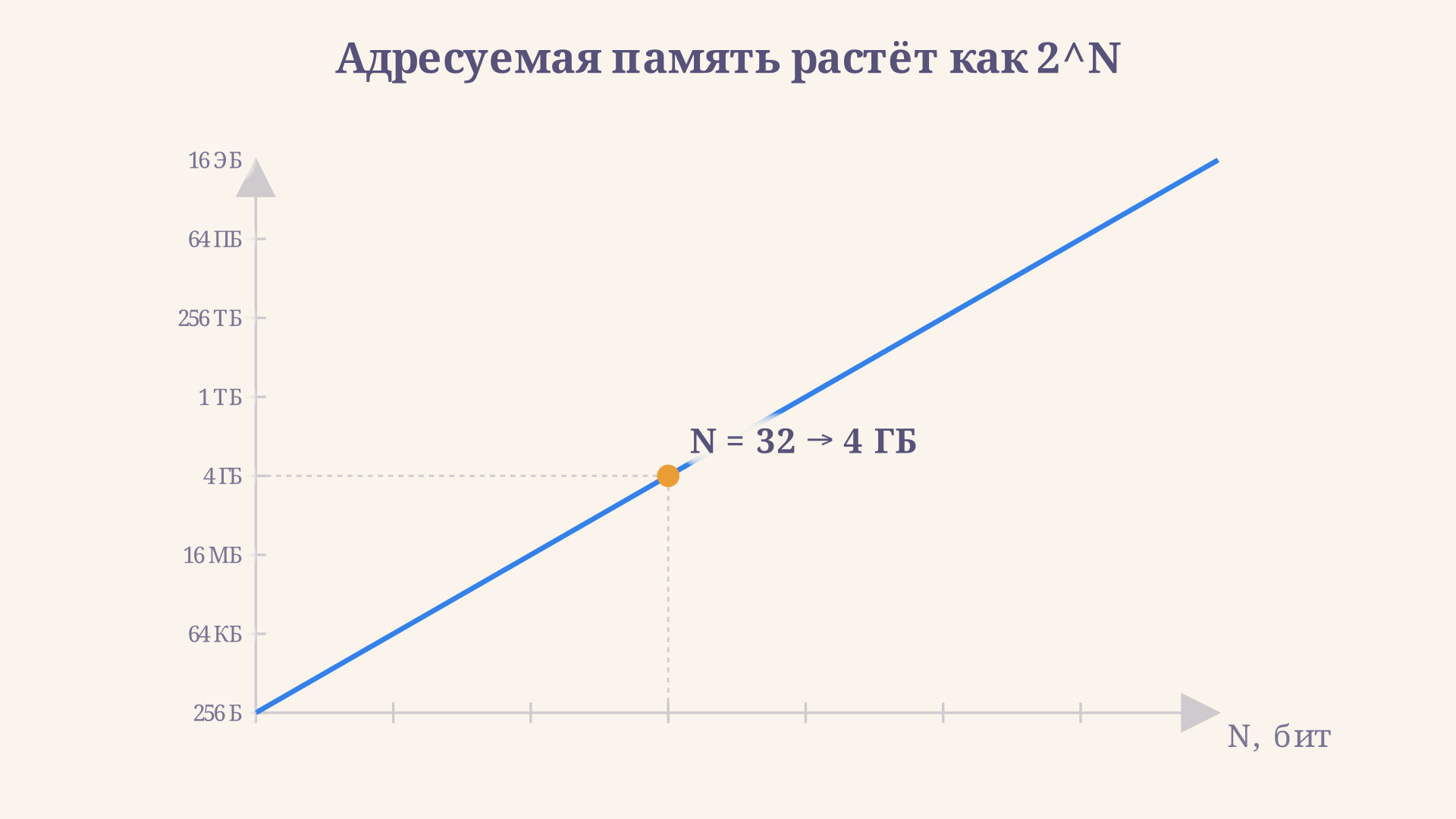

На графике видно: 16-разрядная шина даёт 64 КБ, 20-разрядная - 1 МБ, 32-разрядная - 4 ГБ, а 48-разрядная - уже 256 ТБ. Именно поэтому разработчики новых архитектур почти никогда не увеличивают разрядность адреса «немного» - прирост в один-два бита либо не нужен, либо сразу даёт запас на десятилетия вперёд.

Шина данных: сколько бит передаётся за такт

Разрядность шины данных $D$ определяет, сколько байт можно перенести за одно обращение к памяти:

$\text{байт за такт} = \frac{D}{8}.$

Если шину данных тактировать с частотой $f$ (в мегагерцах, то есть миллионах тактов в секунду), то пропускная способность шины в мегабайтах в секунду считается прямым произведением:

$BW = \frac{D}{8} \cdot f \quad [\text{МБ/с}].$

Формула работает потому, что $f \cdot 10^6$ тактов в секунду, умноженные на $D/8$ байт за такт, дают $BW \cdot 10^6$ байт в секунду - то есть $BW$ мегабайт в секунду ровно при таком определении. Это удобно: не нужно отдельно переводить герцы в секунды и байты в мегабайты, достаточно взять частоту в мегагерцах.

Важно не путать разрядность шины данных с разрядностью процессора («32-битный» или «64-битный» ЦП) - это близкие, но разные понятия: разрядность процессора обычно относится к размеру регистров и арифметических операций, а разрядность шины данных - к физическому числу проводников между ЦП и памятью. Исторически они часто расходились: например, у Pentium регистры были 32-разрядными, а шина данных - уже 64-разрядной.

Шина управления: как процессор командует обменом

В отличие от адреса и данных, шина управления не измеряется единым числом разрядов - это набор отдельных сигналов, каждый из которых включается или выключается в нужный момент цикла обмена. Минимальный учебный набор для цикла чтения или записи включает:

• CLK - тактовый сигнал, задающий ритм всей шины;
• RD# / WR# - строб чтения или строб записи (активируется только на нужном такте);
• MREQ#/CS# - выбор устройства (память или конкретный порт);
• READY - сигнал готовности: если память или устройство медленное, оно держит эту линию не готовой, и процессор вставляет такты ожидания;
• INTR - запрос прерывания от внешнего устройства.

Рассчитать для своей задачи

Рассчитать для своей задачи

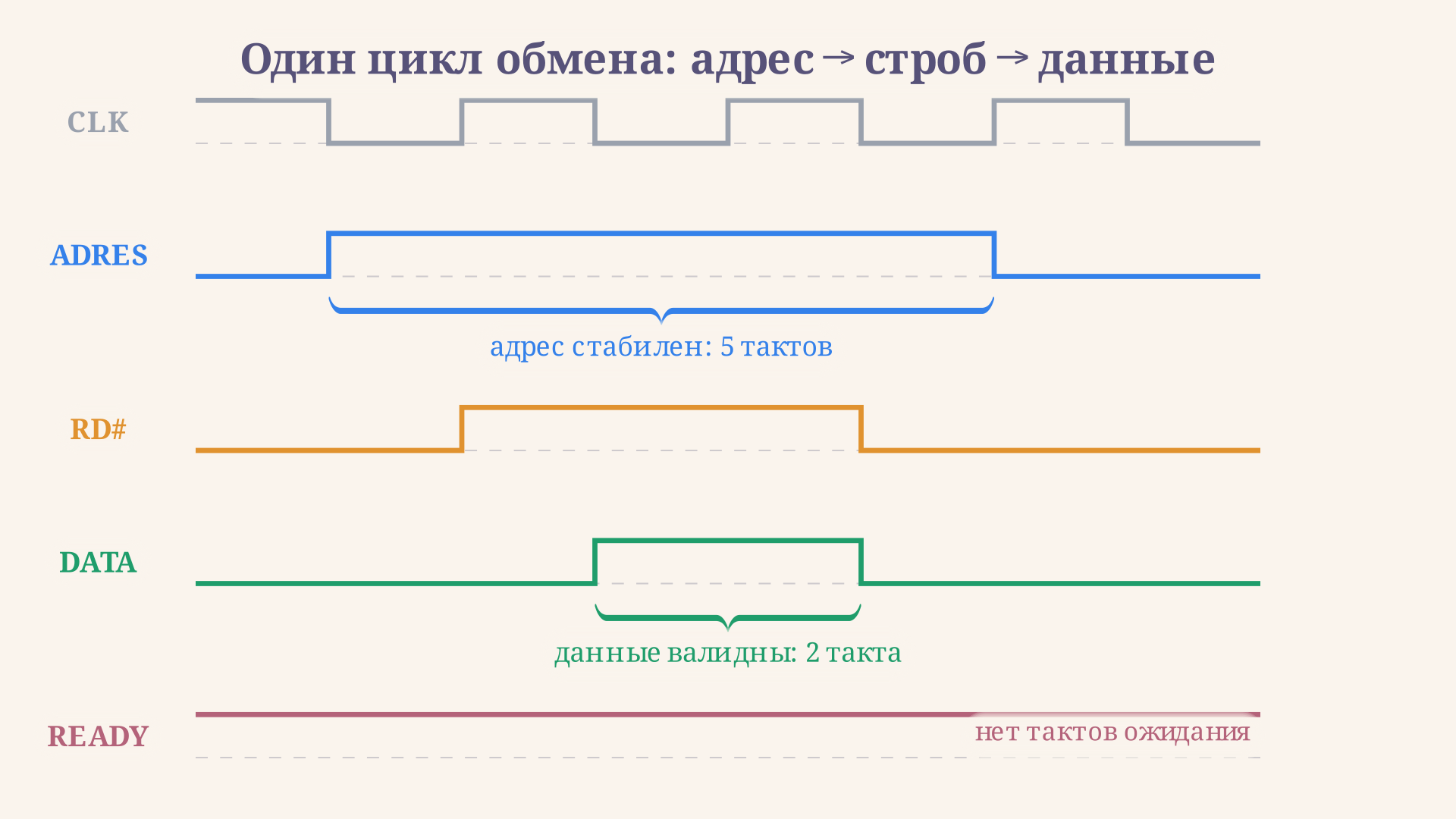

Порядок строгий: адрес должен установиться и стабилизироваться ДО того, как включится строб чтения или записи, иначе память прочитает или запишет данные не по тому адресу. Именно эта дисциплина - «сначала адрес, потом команда, потом данные» - и есть смысл существования отдельной шины управления: без неё память не могла бы понять, что именно означают биты на двух других шинах в данный момент времени.

Пример расчёта пропускной способности

Возьмём процессор с шиной адреса 32 разряда, шиной данных 64 разряда и частотой шины 128 МГц. Сначала находим адресуемую память:

$M = 2^{32} = 4\,294\,967\,296 \text{ байт} = 4 \text{ ГБ}.$

Затем - объём данных за один такт:

$\frac{D}{8} = \frac{64}{8} = 8 \text{ байт за такт}.$

И наконец пропускную способность:

$BW = 8 \cdot 128 = 1024 \text{ МБ/с} = 1 \text{ ГБ/с}.$

Итог: такой процессор напрямую видит 4 гигабайта памяти и способен обмениваться данными с ней со скоростью 1 гигабайт в секунду - при условии, что память успевает отвечать без тактов ожидания (сигнал READY остаётся активным всё окно доступа). Если разрядность шины данных снизить до 32 бит при той же частоте, пропускная способность упадёт ровно вдвое, до 512 МБ/с, - калькулятор выше показывает эту зависимость на столбчатой диаграмме для стандартных разрядностей 8, 16, 32, 64 и 128 бит.

Как разрядность шин определила эволюцию процессоров

История микропроцессоров - это во многом история роста разрядности шин. Intel 8080 (1974) имел 16-разрядную шину адреса и 8-разрядную шину данных - 64 килобайта адресуемой памяти было достаточно для задач своего времени. Intel 8086 (1978) расширил адрес до 20 разрядов (1 мегабайт) при 16-разрядной шине данных. Intel 80386 (1985) довёл обе шины до 32 разрядов - адресное пространство выросло до 4 гигабайт, которых на потребительских системах хватало ещё десятилетия. Pentium (1993) сохранил 32-разрядный адрес, но удвоил шину данных до 64 разрядов ради скорости, а не объёма памяти. Современные 64-разрядные архитектуры используют существенно меньше 64 реальных линий адреса (обычно 44-52 физических разряда), потому что даже 48 разрядов дают 256 терабайт - запас, которого хватит ещё очень надолго.

Частые ошибки

• Путаница между разрядностью процессора и разрядностью шины данных. «64-битный процессор» говорит о размере регистров и команд, а не о числе проводников шины данных - это разные параметры архитектуры.
• Забыть перевести частоту в такты в секунду. Формула $BW = (D/8)\cdot f$ работает именно с частотой в мегагерцах; подстановка частоты в герцах без пересчёта единиц даёт результат в миллион раз меньше или больше нужного.
• Считать, что больше разрядов адреса - всегда лучше. Каждый дополнительный разряд усложняет и удорожает саму шину и контроллер памяти; разрядность выбирают с запасом, а не максимальной из возможных.
• Игнорировать сигнал READY. Реальная пропускная способность падает, если устройство вставляет такты ожидания - формула даёт теоретический максимум без учёта задержек памяти.
• Путать однонаправленность адреса и двунаправленность данных. Шина адреса всегда идёт от процессора к памяти, шина данных - в обе стороны в зависимости от типа операции (чтение или запись).

FAQ

Сколько памяти может адресовать 32-разрядная шина адреса? $2^{32} = 4\,294\,967\,296$ байт, то есть ровно 4 гигабайта. Это классический предел 32-битных архитектур, из-за которого системы с 32-разрядным адресом не могли напрямую использовать больше 4 ГБ оперативной памяти.

Почему шина данных может быть шире, чем разрядность процессора? Шина данных - физический параметр канала между процессором и памятью, оптимизируемый под скорость обмена, а разрядность процессора - размер регистров и арифметических устройств. У Pentium регистры были 32-разрядными, а шина данных - уже 64-разрядной, это не противоречие.

Из чего состоит шина управления и почему в ней нет «разрядности» в том же смысле? Шина управления - набор отдельных сигнальных линий (строб чтения, строб записи, готовность, прерывание и другие), каждая со своим фиксированным назначением. Она не масштабируется как единое число разрядов, потому что не кодирует число - она включает и выключает конкретные состояния цикла обмена.

Коротко

Системная шина процессора состоит из трёх независимых частей: шина адреса ($N$ разрядов даёт $2^N$ байт адресуемой памяти), шина данных ($D$ разрядов при частоте $f$ дают пропускную способность $BW = (D/8)\cdot f$ мегабайт в секунду) и шина управления - фиксированный набор командных сигналов, которые задают строгий порядок «сначала адрес, потом команда, потом данные» для каждого цикла обмена. Рост разрядности адреса и данных на протяжении истории процессоров решал две разные задачи - увеличение объёма памяти и увеличение скорости обмена, - а шина управления при этом почти не менялась, потому что её работа не зависит от того, сколько бит несут две другие шины.
