Натуральная величина сечения многогранника плоскостью

Когда секущая плоскость наклонена к плоскостям проекций, ни одна из проекций сечения не показывает его настоящий размер: одни стороны укорочены, углы искажены, а площадь на чертеже меньше реальной. Чтобы получить натуральную величину сечения, то есть его истинный вид без искажений, применяют один из вспомогательных методов начертательной геометрии - замену плоскостей проекций, вращение вокруг следа плоскости или плоскопараллельное перемещение. Ниже разберём, почему проекция искажается именно так, как вывести рабочую формулу для частного (но самого частого в учебниках) случая проецирующей плоскости, и как довести задачу до числового ответа. Калькулятор ниже сразу показывает связь угла наклона плоскости с площадью и формой натурального сечения - двигайте ползунки и смотрите на изменения, а дальше пройдём вывод формулы по шагам.

Что называют натуральной величиной сечения

Натуральная величина сечения - это его форма и размеры такими, какими они были бы, если смотреть на секущую плоскость строго перпендикулярно, то есть без перспективных и проекционных искажений. Любая проекция плоской фигуры, наклонённой к плоскости проекций под углом $\alpha$, сжимается в направлении наклона в $\cos\alpha$ раз: отрезок истинной длины $L$ проецируется в отрезок длиной $L\cos\alpha$. Обратная операция, восстановление истинной длины по проекции, требует деления на $\cos\alpha$.

Именно поэтому размеры и площадь, снятые прямо с эпюра (комплексного чертежа), почти всегда меньше настоящих: чертёж показывает не сечение многогранника, а его проекцию. Найти натуральную величину нужно всякий раз, когда сечение используют для дальнейших измерений - определения площади грани, раскроя материала по сечению или простановки реальных размеров на чертеже детали.

Три способа построения натурального вида

Способ выбирают в зависимости от того, как секущая плоскость расположена относительно плоскостей проекций.

• Способ замены плоскостей проекций. Вводят новую плоскость проекций, параллельную секущей плоскости (или перпендикулярную одной из существующих и одновременно параллельную секущей). На эту вспомогательную плоскость сечение проецируется без искажений - это и есть натуральная величина. Удобен, когда плоскость сечения проецирующая, то есть перпендикулярна одной из основных плоскостей проекций.
• Способ вращения вокруг следа плоскости. Секущую плоскость вместе с сечением поворачивают вокруг её следа (линии пересечения с плоскостью проекций) до совмещения с этой плоскостью проекций. После поворота сечение ложится в плоскость чертежа в истинную величину.
• Способ плоскопараллельного перемещения. Сечение перемещают в пространстве так, чтобы секущая плоскость стала проецирующей (перпендикулярной плоскости проекций), а затем находят натуральную величину заменой плоскостей проекций, как в первом способе. Применяют для плоскости общего положения, когда прямая замена не даёт результата за один шаг.

Во всех трёх случаях итог один: часть размеров сечения, лежащих вдоль следа секущей плоскости, остаётся без изменений (эта линия и так лежит в плоскости проекций), а размеры, идущие поперёк, вдоль направления наибольшего наклона, увеличиваются в $1/\cos\alpha$ раз.

Рассчитать для своей задачи

Формула для проецирующей плоскости

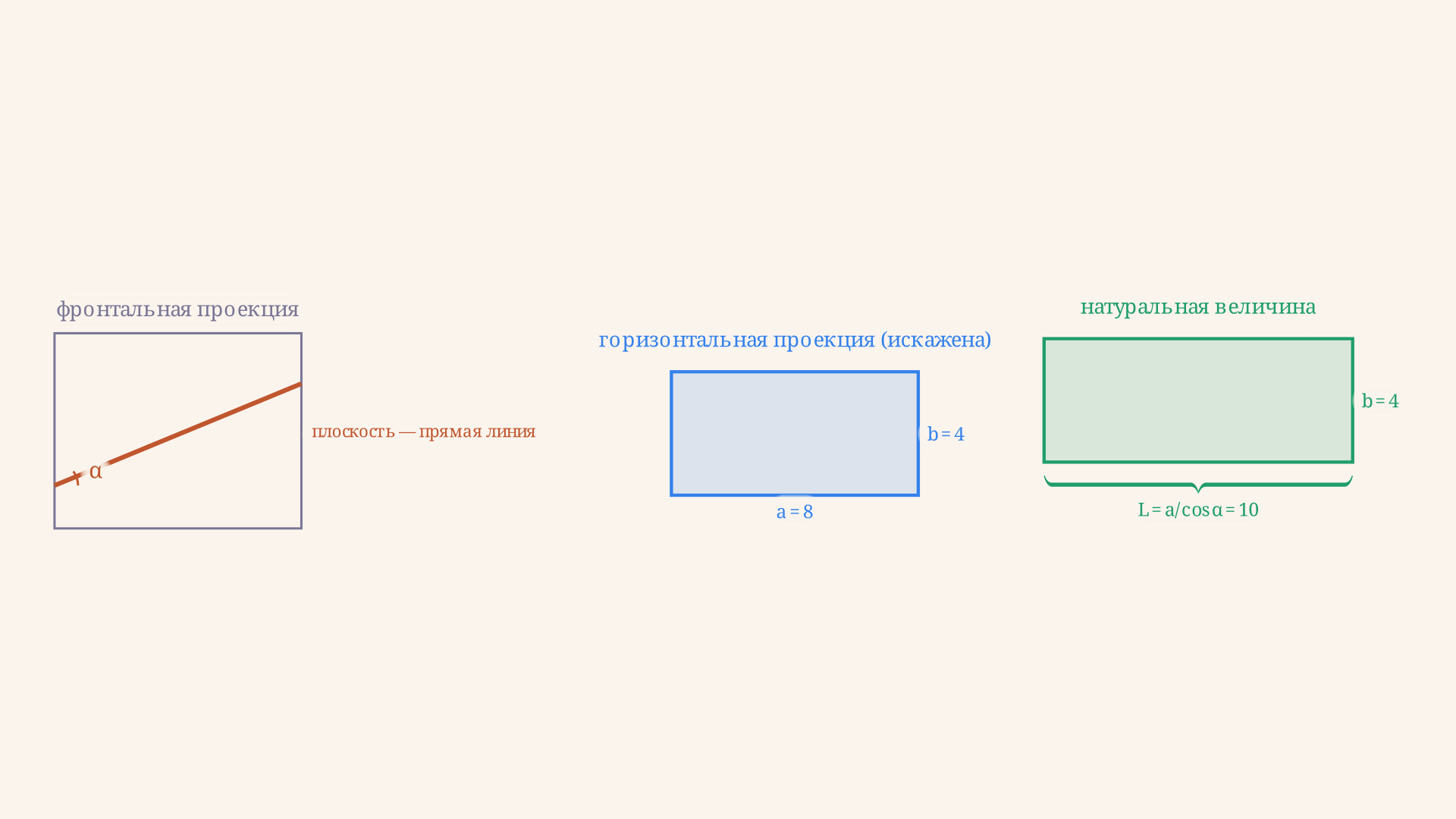

Разберём самый частый учебный случай: прямая призма с прямоугольным основанием $a \times b$ рассечена фронтально-проецирующей плоскостью - такой, чья фронтальная проекция вырождается в прямую линию. Плоскость наклонена к основанию под углом $\alpha$ и пересекает все четыре боковых ребра призмы.

Сторона сечения, идущая вдоль следа плоскости (в нашем случае это сторона $b$), лежит в направлении, где наклона нет, поэтому на горизонтальной проекции она уже равна натуральной величине. А сторона $a$, идущая поперёк, вдоль направления ската плоскости, на проекции укорочена: её истинная длина

$$L = \frac{a}{\cos\alpha}$$

Отсюда сечение в натуральную величину - прямоугольник со сторонами $L = a/\cos\alpha$ и $b$. Площадь горизонтальной проекции сечения равна $S_{пр} = a \cdot b$, а натуральная площадь

$$S = \frac{S_{пр}}{\cos\alpha} = \frac{a \cdot b}{\cos\alpha}$$

Формула показывает главное: чем круче наклонена секущая плоскость (чем больше $\alpha$), тем сильнее натуральная площадь превышает площадь проекции, и при $\alpha \to 90°$ она растёт неограниченно - это видно на графике в калькуляторе выше.

Способ вращения для плоскости общего положения

Если секущая плоскость не проецирующая, а занимает общее положение (наклонена сразу к нескольким плоскостям проекций), формула с одним косинусом уже не работает напрямую - нужен способ вращения вокруг следа плоскости или предварительное плоскопараллельное перемещение, о которых говорилось выше.

Рассчитать для своей задачи

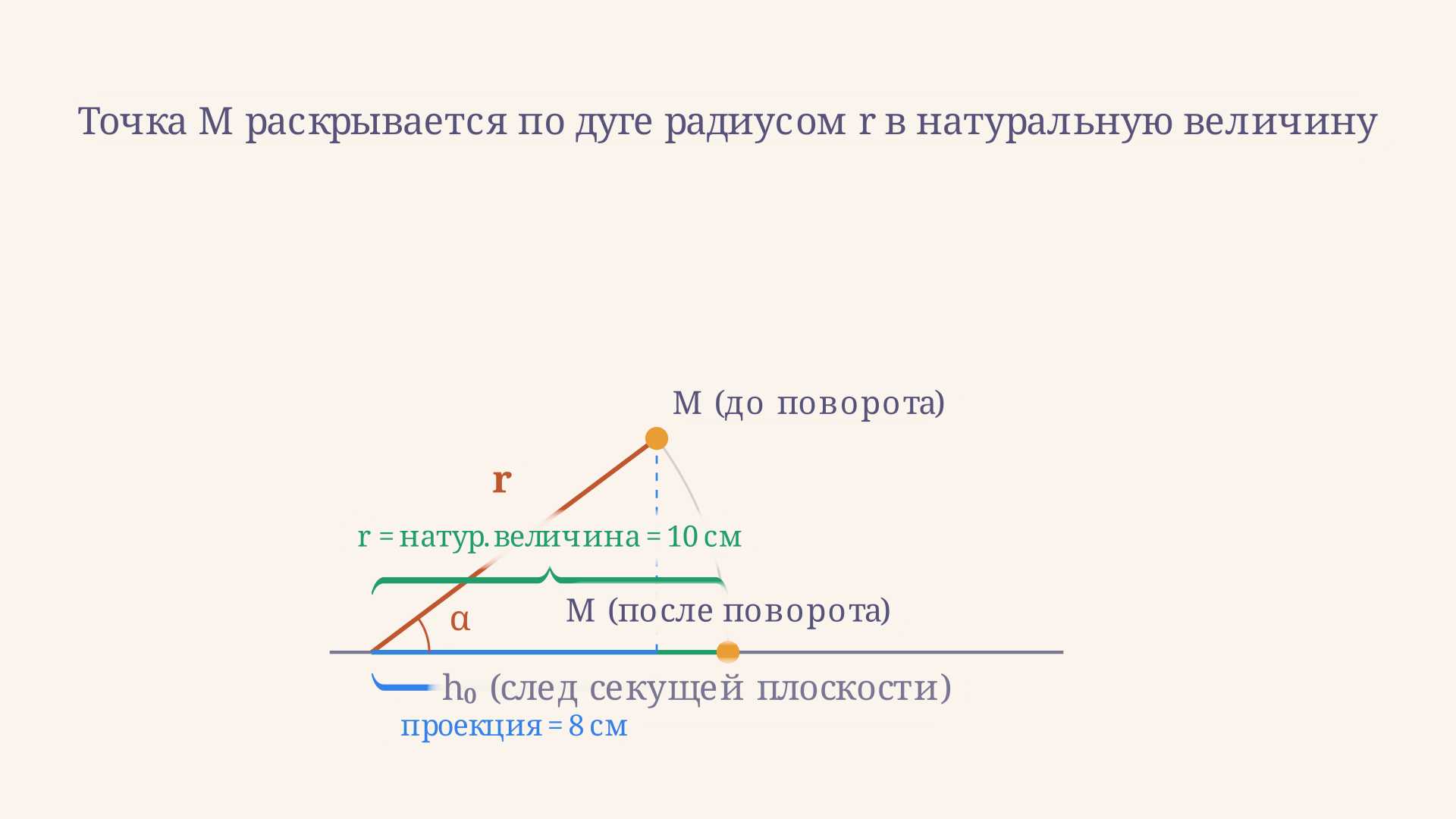

Идея способа: любая точка сечения при повороте вокруг следа плоскости движется по окружности, лежащей в плоскости, перпендикулярной следу. Радиус этой окружности - расстояние от точки до следа, измеренное именно в секущей плоскости, то есть уже натуральная величина. Как только точка после поворота ложится в плоскость проекций, её изображение показывает истинное расстояние до следа без всяких искажений. Проделав это для всех вершин сечения, получают его полный натуральный вид.

Площадь, периметр и диагональ натурального сечения

Когда стороны сечения в натуральную величину найдены (двумя способами выше или калькулятором), дальнейший расчёт - обычная планиметрия. Для сечения-прямоугольника со сторонами $L$ и $b$:

$$P = 2(L + b), \qquad d = \sqrt{L^2 + b^2}$$

Если натуральное сечение - не прямоугольник, а произвольный многоугольник (например, у наклонной призмы или пирамиды), площадь находят разбиением на треугольники или по формуле Гаусса через координаты вершин в собственной системе координат сечения. Принцип остаётся тем же: сначала переводят все стороны в натуральную величину, а уже потом считают площадь, периметр и диагонали - если считать по искажённой проекции, ответ будет систематически заниженным.

Рассчитать для своей задачи

Пример решения типовой задачи

Прямая четырёхугольная призма имеет основание $8 \times 4$ см. Секущая плоскость - фронтально-проецирующая, наклонена к основанию под углом $\alpha$, для которого $\cos\alpha = 0{,}8$ (это соответствует $\alpha \approx 36{,}87°$, знакомому "треугольнику 3-4-5"), и пересекает все четыре боковых ребра призмы. Требуется найти натуральную величину сечения, его площадь, периметр и диагональ.

Сторона $b = 4$ см идёт вдоль следа плоскости и уже равна натуральной величине. Сторона $a = 8$ см искажена, и её истинная длина

$$L = \frac{a}{\cos\alpha} = \frac{8}{0{,}8} = 10 \text{ см}$$

Натуральное сечение - прямоугольник $10 \times 4$ см. Площадь горизонтальной проекции сечения $S_{пр} = a \cdot b = 8 \cdot 4 = 32$ см², а натуральная площадь

$$S = \frac{S_{пр}}{\cos\alpha} = \frac{32}{0{,}8} = 40 \text{ см}^2$$

Периметр натурального сечения $P = 2(10+4) = 28$ см, диагональ $d = \sqrt{10^2+4^2} = \sqrt{116} \approx 10{,}77$ см. Проверить расчёт можно тем же калькулятором выше - выставив $a=8$, $b=4$ и угол $\approx 36{,}87°$, вы увидите совпадающие числа.

Частые ошибки

• Площадь считают по горизонтальной проекции, а не по натуральной величине - получают заниженный результат ровно в $\cos\alpha$ раз меньше истинного.
• Делят на $\sin\alpha$ вместо $\cos\alpha$ - перепутаны угол наклона плоскости к основанию и угол между плоскостью и её следом.
• Считают, что искажены все стороны сечения. Сторона, идущая вдоль следа секущей плоскости (или вдоль оси вращения), в проецирующем случае не искажается и не требует пересчёта.
• Применяют формулу с одним косинусом к плоскости общего положения. Для неё формула работает только после плоскопараллельного перемещения, приводящего плоскость к проецирующему положению.
• Забывают проверить, что плоскость пересекает все нужные рёбра - если секущая плоскость проходит только через часть боковых граней, форма сечения меняется, и прямоугольная формула здесь неприменима.

FAQ

Зачем вообще искать натуральную величину сечения, если проекция уже построена? Проекция показывает форму сечения искажённой: углы и часть сторон на ней не совпадают с реальными. Натуральная величина нужна, когда с сечением работают дальше - находят его площадь, размечают по нему деталь или проверяют реальные размеры конструкции.

Чем способ замены плоскостей проекций отличается от способа вращения? В способе замены плоскостей проекций вводят новую плоскость, параллельную секущей, и перестраивают на неё чертёж. В способе вращения саму секущую плоскость с сечением поворачивают вокруг следа до совмещения с существующей плоскостью проекций. Результат одинаковый, различается только вспомогательное построение.

Как найти натуральную величину сечения, если секущая плоскость - общего положения? Сначала плоскопараллельным перемещением переводят плоскость в проецирующее положение (перпендикулярное одной из плоскостей проекций), а затем применяют способ замены плоскостей проекций или вращения, как для проецирующей плоскости.

Коротко

Проекция сечения многогранника плоскостью почти всегда искажена: стороны, идущие поперёк наклона плоскости, укорочены в $\cos\alpha$ раз. Натуральную величину восстанавливают заменой плоскостей проекций, вращением вокруг следа плоскости или плоскопараллельным перемещением - для проецирующей плоскости достаточно разделить искажённую сторону на $\cos\alpha$, что даёт и формулу площади $S = S_{пр}/\cos\alpha$. Для плоскости общего положения тот же результат получают через промежуточное приведение к проецирующему положению.
