Размерная цепь: расчёт методом максимума-минимума

Размерная цепь - это совокупность взаимосвязанных размеров детали или сборочной единицы, которые образуют замкнутый контур и определяют друг друга. Один из размеров цепи, замыкающее звено, получается сам собой как результат сборки, а остальные, составляющие звенья, задаются конструктором и выдерживаются при обработке. Метод максимума-минимума (его ещё называют методом полной взаимозаменяемости) - самый строгий и самый простой способ расчёта такой цепи: он гарантирует, что при любом сочетании реальных размеров деталей в пределах допуска замыкающее звено не выйдет за расчётные границы. Ниже разберём, как классифицировать звенья цепи, как вывести номинал и допуск замыкающего звена и почему цепь из большого числа звеньев резко ужесточает требования к каждому из них. Чтобы сразу увидеть, как номинал и допуск замыкающего звена зависят от составляющих звеньев, покрутите калькулятор ниже: он показывает вклад допуска каждого звена и итоговое поле допуска замыкающего звена.

Составляющие и замыкающее звено размерной цепи

Размерная цепь строится вокруг одного ключевого размера, замыкающего звена $A_Δ$, который не задаётся напрямую, а получается как разность (или сумма) остальных размеров при сборке. Типичный пример - осевой зазор в узле: он определяется размерами вала, корпуса, кольца и упорной шайбы, но сам по себе на чертеже отдельно не назначается. Все прочие размеры цепи называются составляющими звеньями и делятся на два типа по направлению влияния на замыкающее звено:

• Увеличивающие звенья - при возрастании размера звена замыкающее звено тоже растёт (коэффициент влияния $\xi_i = +1$).
• Уменьшающие звенья - при возрастании размера звена замыкающее звено уменьшается (коэффициент влияния $\xi_i = -1$).

Рассчитать для своей задачи

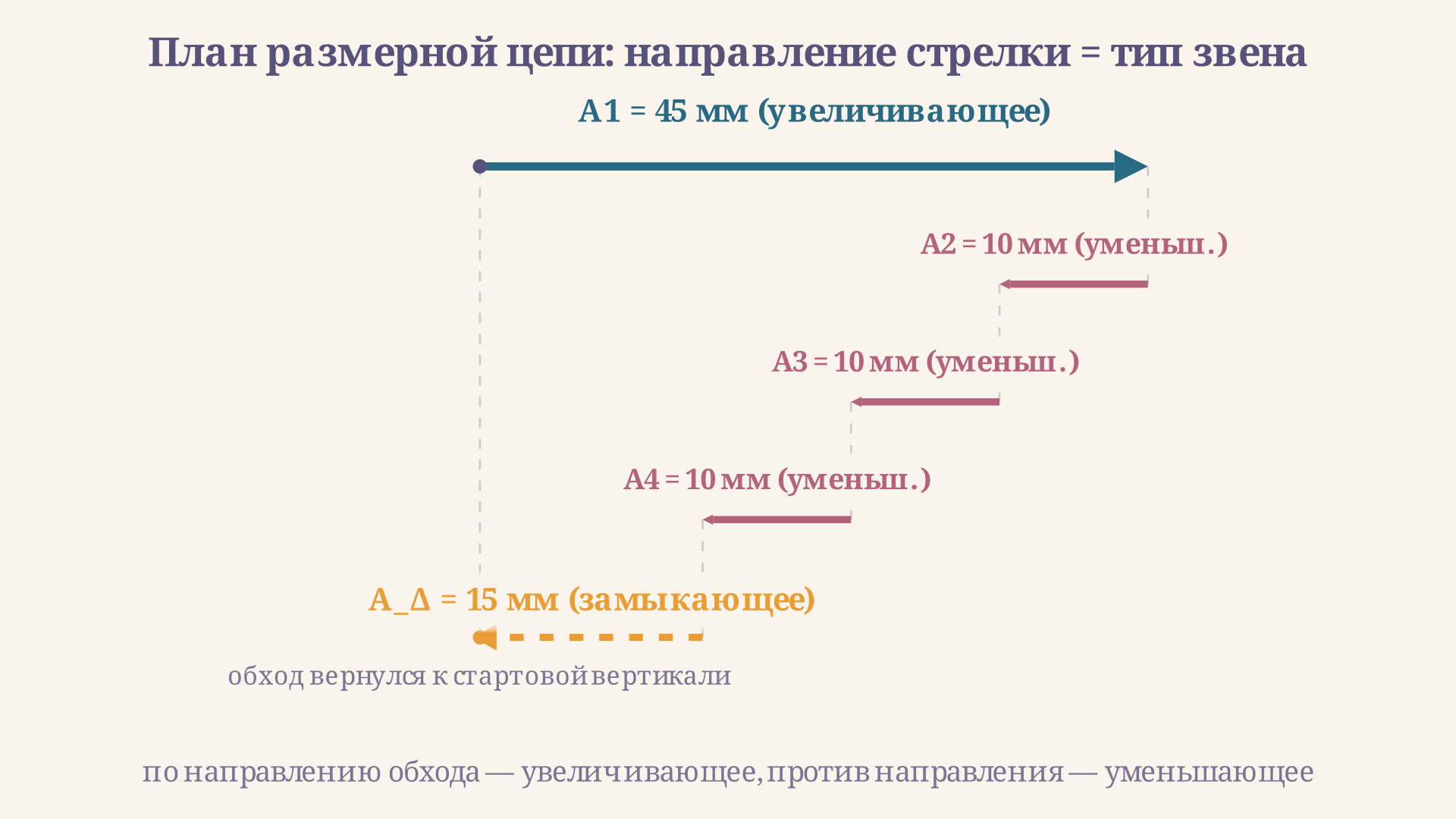

Чтобы определить тип звена, удобно построить план размерной цепи: провести замкнутый контур стрелок через все звенья, включая замыкающее. Звенья, стрелка которых совпадает по направлению обхода со стрелкой замыкающего звена, увеличивающие; звенья с противоположным направлением уменьшающие. Эта классификация не зависит от абсолютных значений размеров, только от геометрии сборки и выбранного направления обхода.

Номинальный размер замыкающего звена

Номинальный размер замыкающего звена находится как алгебраическая сумма номиналов составляющих звеньев с учётом их коэффициентов влияния:

$A_Δ = \sum_{p=1}^{m} A_{ув,p} - \sum_{q=1}^{k} A_{ум,q},$

где $m$ - число увеличивающих звеньев, $k$ - число уменьшающих. Формула симметрична относительно того, сколько звеньев в каждой группе: если в цепи всего одно увеличивающее звено (например, общая длина вала) и несколько уменьшающих (длины деталей, надетых на этот вал), номинал замыкающего звена равен разности длины вала и суммы длин деталей. Именно так устроен зазор в большинстве осевых сборок: он остаётся положительным до тех пор, пока увеличивающее звено превышает сумму уменьшающих.

Рассчитать для своей задачи

Формула допуска: метод максимума-минимума

Ключевая идея метода максимума-минимума: замыкающее звено принимает своё предельное значение тогда, когда ВСЕ составляющие звенья одновременно принимают свои предельные значения в неблагоприятную сторону. Отсюда следует главная формула метода: допуск замыкающего звена равен сумме допусков всех составляющих звеньев, независимо от того, увеличивающее звено или уменьшающее:

$T_Δ = \sum_{i=1}^{n-1} T_i,$

где $n - 1$ - число составляющих звеньев цепи (звеньев всего $n$, включая замыкающее). Это удивительный на первый взгляд результат: знаки коэффициентов влияния $\xi_i$ входят в формулу номинала, но исчезают в формуле допуска, потому что допуск, в отличие от номинала, это всегда положительная величина рассеяния. Предельные отклонения замыкающего звена находятся отдельно, с учётом знаков:

$ES_Δ = \sum_{p} ES_{ув,p} - \sum_{q} EI_{ум,q}, \qquad EI_Δ = \sum_{p} EI_{ув,p} - \sum_{q} ES_{ум,q},$

где $ES$ - верхнее отклонение звена, $EI$ - нижнее. Разность $ES_Δ - EI_Δ$ всегда даёт ту же сумму допусков $T_Δ$, что и первая формула, это удобная проверка правильности расчёта. Предельные размеры замыкающего звена получаются прибавлением отклонений к номиналу: $A_{Δ\,max} = A_Δ + ES_Δ$, $A_{Δ\,min} = A_Δ + EI_Δ$.

Почему цепь из многих звеньев резко ужесточает допуски

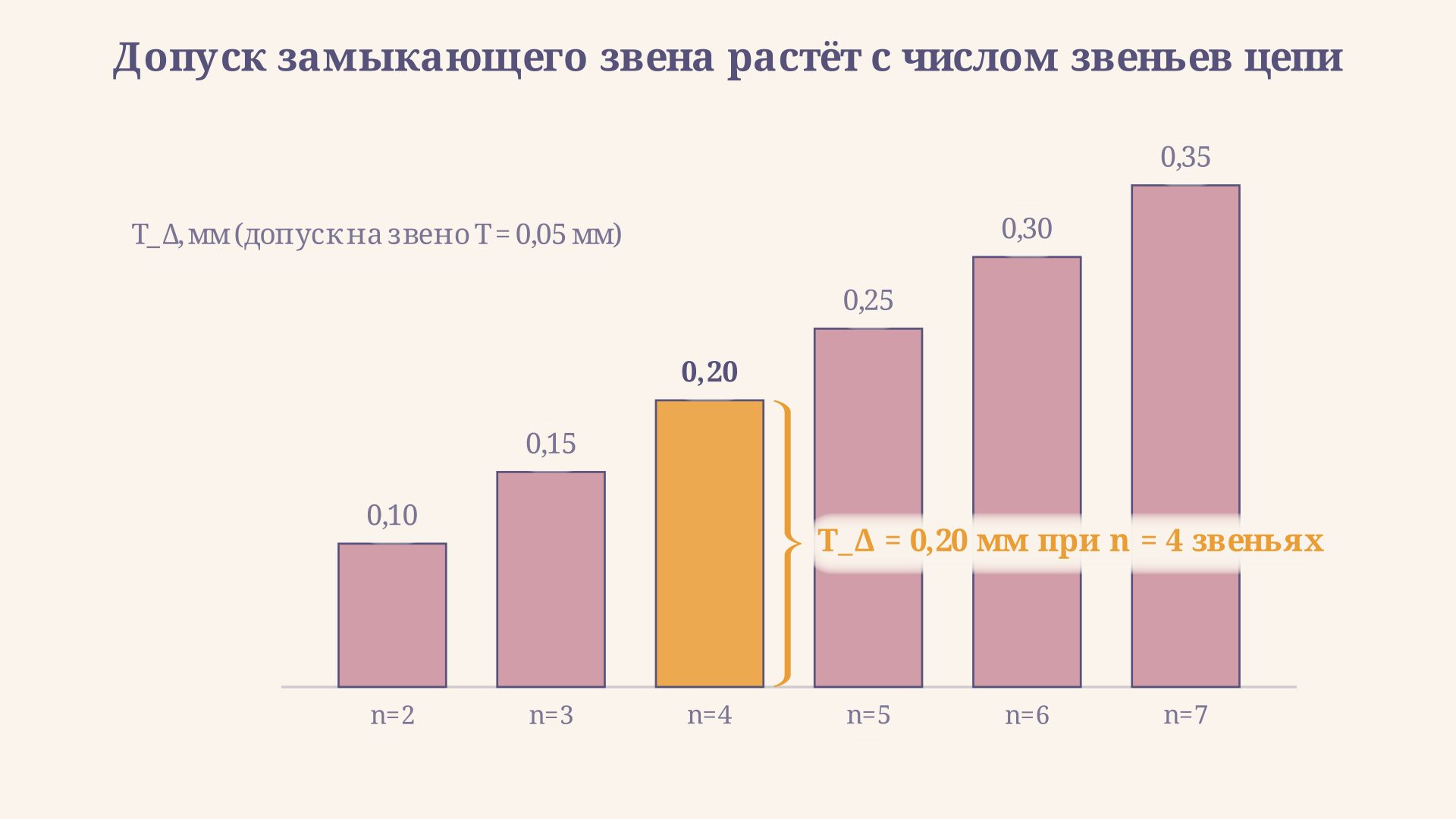

Формула $T_Δ = \sum T_i$ работает и в обратную сторону: если конструктор задал жёсткий допуск на замыкающее звено, а цепь состоит из большого числа составляющих звеньев, каждому из них методом максимума-минимума достаётся очень маленькая доля общего допуска. Например, при равном распределении допуска $T_Δ$ между $n - 1$ звеньями на каждое звено остаётся всего $T_Δ / (n - 1)$ - с ростом числа звеньев эта величина быстро становится технологически труднодостижимой. Именно поэтому метод максимума-минимума, хотя и даёт стопроцентную гарантию взаимозаменяемости, применяется в основном для коротких цепей (2-5 звеньев) или для ответственных узлов, где брак недопустим в принципе. Для длинных цепей массового производства чаще используют вероятностный метод (метод неполной взаимозаменяемости), который учитывает, что одновременное совпадение всех звеньев на пределе допуска маловероятно, и позволяет назначить каждому звену допуск шире.

Рассчитать для своей задачи

Пример решения типовой задачи

Разберём конкретный расчёт. Размерная цепь состоит из увеличивающего звена $A_1 = 45$ мм с допуском $T_1 = 0{,}10$ мм (отклонения $ES_1 = +0{,}05$, $EI_1 = -0{,}05$ мм) и трёх уменьшающих звеньев: $A_2 = 12$ мм ($T_2 = 0{,}05$ мм), $A_3 = 10$ мм ($T_3 = 0{,}04$ мм), $A_4 = 18$ мм ($T_4 = 0{,}06$ мм), все с симметричными отклонениями.

Сначала номинал замыкающего звена:

$A_Δ = A_1 - (A_2 + A_3 + A_4) = 45 - (12 + 10 + 18) = 45 - 40 = 5\ \text{мм}.$

Теперь допуск замыкающего звена по методу максимума-минимума:

$T_Δ = T_1 + T_2 + T_3 + T_4 = 0{,}10 + 0{,}05 + 0{,}04 + 0{,}06 = 0{,}25\ \text{мм}.$

Предельные отклонения (звено $A_1$ увеличивающее, звенья $A_2$, $A_3$, $A_4$ уменьшающие):

$ES_Δ = ES_1 - (EI_2 + EI_3 + EI_4) = 0{,}05 - (-0{,}025 - 0{,}02 - 0{,}03) = 0{,}05 + 0{,}075 = 0{,}125\ \text{мм},$

$EI_Δ = EI_1 - (ES_2 + ES_3 + ES_4) = -0{,}05 - (0{,}025 + 0{,}02 + 0{,}03) = -0{,}05 - 0{,}075 = -0{,}125\ \text{мм}.$

Проверка: $ES_Δ - EI_Δ = 0{,}125 - (-0{,}125) = 0{,}25$ мм, совпадает с суммой допусков, значит расчёт верен. Итоговые предельные размеры замыкающего звена: $A_{Δ\,max} = 5 + 0{,}125 = 5{,}125$ мм, $A_{Δ\,min} = 5 - 0{,}125 = 4{,}875$ мм. Калькулятор выше воспроизводит ту же логику для звеньев с одинаковым номиналом и допуском внутри группы уменьшающих звеньев, только упрощает ввод.

Частые ошибки

• Перепутанное направление звена. Если увеличивающее звено по ошибке принято за уменьшающее (или наоборот), знак в формуле номинала меняется на противоположный, и результат получается заведомо неверным. Всегда стройте план цепи со стрелками, не полагайтесь на интуицию.
• Забытое звено в сумме допусков. Пропуск хотя бы одного составляющего звена в формуле $T_Δ = \sum T_i$ занижает расчётный допуск замыкающего звена, и реальная сборка может не пройти проверку, хотя по расчёту всё укладывалось.
• Смешение допуска и отклонений. Допуск $T_i$ - это всегда положительная величина (разность верхнего и нижнего отклонений), а отклонения $ES_i$, $EI_i$ могут быть и отрицательными. Подставлять отклонение вместо допуска в формулу суммы, забыв взять модуль, типичная арифметическая ошибка.
• Игнорирование проверки $ES_Δ - EI_Δ = T_Δ$. Эта проверка бесплатна и мгновенно ловит ошибку в знаках при расчёте отклонений отдельно от допуска.
• Применение метода к слишком длинной цепи без анализа технологичности. Метод максимума-минимума честно посчитает допуск на каждое звено, но если он получится за пределами возможностей станка, нужно либо сократить число звеньев, либо переходить на вероятностный метод расчёта.

FAQ

Чем метод максимума-минимума отличается от вероятностного метода расчёта размерной цепи? Метод максимума-минимума предполагает, что все составляющие звенья одновременно принимают предельные значения в худшую сторону, поэтому допуск замыкающего звена равен прямой сумме допусков. Вероятностный метод учитывает статистическое рассеяние размеров и обычно даёт более широкий допуск на каждое звено при том же требовании к замыкающему звену, ценой малой вероятности выхода за границу.

Как определить, увеличивающее звено или уменьшающее? Постройте план размерной цепи: проведите замкнутый контур стрелок через все звенья в одном направлении обхода. Звено, чья стрелка совпадает по направлению со стрелкой замыкающего звена, увеличивающее; звено с противоположным направлением уменьшающее.

Что делать, если расчётный допуск на составляющее звено получился слишком маленьким? Значит, метод максимума-минимума для такой длинной цепи и такого жёсткого требования к замыкающему звену избыточно строг. Стоит рассмотреть вероятностный метод расчёта, сократить число звеньев в цепи (например, объединив детали) или пересмотреть допуск на замыкающее звено, если это позволяет функциональное назначение узла.

Коротко

Размерная цепь состоит из составляющих звеньев (увеличивающих и уменьшающих) и одного замыкающего звена, которое получается при сборке. Метод максимума-минимума даёт номинал замыкающего звена как алгебраическую сумму номиналов составляющих звеньев с учётом знаков и допуск как прямую сумму допусков всех звеньев $T_Δ = \sum T_i$, независимо от направления влияния. Это самый строгий метод расчёта: он гарантирует полную взаимозаменяемость, но резко ужесточает допуск на каждое звено при увеличении их числа, поэтому для длинных цепей массового производства чаще применяют вероятностный метод.
