Вероятностный метод расчёта размерной цепи: формула допуска

При расчёте размерной цепи методом максимума-минимума допуск замыкающего звена растёт как прямая сумма допусков всех составляющих звеньев, и цепь из шести-семи звеньев быстро упирается в допуски, которые станок физически не может выдержать. Вероятностный метод (метод неполной взаимозаменяемости) снимает это ограничение: он учитывает, что одновременное совпадение всех звеньев на пределе поля допуска - событие почти невероятное, и позволяет посчитать допуск замыкающего звена как статистическую, а не арифметическую сумму. Ниже разберём формулу вероятностного метода, откуда берутся коэффициент риска и коэффициент относительного рассеяния и во сколько раз он реально ужимает допуск. Калькулятор ниже сравнивает оба метода на одной и той же цепи и сразу показывает выигрыш в допуске и цену этого выигрыша - процент возможного брака.

Идея метода: почему не все звенья совпадают на пределе

Метод максимума-минимума исходит из наихудшего случая: все составляющие звенья одновременно оказываются на границе своего поля допуска, причём именно в ту сторону, которая максимально раздвигает замыкающее звено. Формально это возможно, но на практике размеры каждой детали в партии - случайная величина, которая с гораздо большей вероятностью оказывается ближе к середине поля допуска, чем к его краю. Если размеры звеньев независимы, то вероятность того, что сразу все звенья цепи из шести-семи деталей окажутся у самого края допуска, да ещё в одну и ту же неблагоприятную сторону, ничтожно мала. Вероятностный метод формализует это наблюдение через аппарат теории вероятностей: он рассматривает замыкающее звено как случайную величину, полученную сложением независимых случайных величин - составляющих звеньев, и находит не крайний, а статистически обоснованный разброс этой суммы.

Формула допуска: коэффициент риска и коэффициент рассеяния

Ключевая формула вероятностного метода:

$T_Δ = t \sqrt{\sum_{i=1}^{n-1} \lambda_i^2 T_i^2},$

где $T_i$ - допуск $i$-го составляющего звена, $\lambda_i$ - коэффициент относительного рассеяния этого звена (зависит от закона распределения его размеров), а $t$ - коэффициент риска, который задаёт, какой процент возможного брака сборки вы готовы принять. Смысл коэффициента $t$ такой же, как у правила "трёх сигм": чем больше $t$, тем шире поле допуска замыкающего звена относительно среднеквадратического отклонения суммы, и тем меньше доля собранных узлов, которые в это поле не попадут.

Рассчитать для своей задачи

Для нормального закона распределения размеров звена коэффициент относительного рассеяния равен $\lambda^2 = 1/9$; если все звенья цепи приняты нормально распределёнными, формула упрощается. Подставив $\lambda^2 = 1/9$ и стандартный коэффициент риска $t = 3$ (соответствует проценту брака $0{,}27\%$, то есть правилу трёх сигм), получаем частный, но самый ходовой на практике случай:

$T_Δ = 3 \sqrt{\frac{1}{9}\sum T_i^2} = \sqrt{\sum_{i=1}^{n-1} T_i^2}.$

Это правило "корня из суммы квадратов" (RSS) - самая узнаваемая форма вероятностного метода: вместо прямой суммы допусков берётся геометрическая сумма, которая для цепи из нескольких звеньев всегда меньше арифметической.

Коэффициент относительного рассеяния для разных законов распределения

Коэффициент $\lambda^2$ показывает, насколько плотно размеры звена сгруппированы внутри поля допуска, и зависит от принятого закона распределения размеров партии деталей:

• Нормальное распределение (закон Гаусса, типично для точной механической обработки на настроенном станке): $\lambda^2 = 1/9 \approx 0{,}111$.
• Треугольное распределение (закон Симпсона, для звеньев, размер которых сам складывается из двух случайных величин): $\lambda^2 = 1/6 \approx 0{,}167$.
• Равновероятное (равномерное) распределение (когда размер с равной вероятностью принимает любое значение внутри поля допуска, например при настройке станка "на глаз" без поднастройки): $\lambda^2 = 1/3 \approx 0{,}333$.

Рассчитать для своей задачи

Чем шире распределение размеров звена относительно поля допуска (то есть чем ближе оно к равновероятному), тем больше $\lambda^2$ и тем шире получится расчётный допуск замыкающего звена при том же коэффициенте риска $t$. Если распределение реальных звеньев неизвестно, инженеры по умолчанию принимают нормальный закон - это даёт наиболее оптимистичную (узкую) оценку, поэтому такое допущение нужно делать осторожно и только для устоявшихся, статистически управляемых технологических процессов.

Насколько выгоднее вероятностный метод при росте числа звеньев

Допуск по методу максимума-минимума растёт с числом звеньев $k$ линейно: каждое новое звено добавляет к сумме свой полный допуск. Допуск по вероятностному методу растёт медленнее - как корень из суммы квадратов, то есть примерно как $\sqrt{k}$ при одинаковых допусках звеньев. Разрыв между двумя кривыми увеличивается с каждым новым звеном: для цепи из трёх-четырёх звеньев выигрыш вероятностного метода уже заметен, а для цепи из семи-восьми звеньев допуск по вероятностному методу может оказаться в полтора-два раза шире, чем у метода максимума-минимума. Именно поэтому вероятностный метод - стандартный выбор для длинных размерных цепей в серийном и массовом производстве: он позволяет назначить каждому звену реалистичный, технологически достижимый допуск, а не гнаться за микронной точностью на каждой детали.

Пример расчёта

Возьмём ту же цепь, что и в разборе метода максимума-минимума: увеличивающее звено $A_1 = 45$ мм с допуском $T_1 = 0{,}10$ мм и три одинаковых уменьшающих звена по $A_{ум} = 10$ мм с допуском $T_{ум} = 0{,}05$ мм каждое. Там допуск замыкающего звена методом максимума-минимума получился $T_Δ = 0{,}25$ мм. Посчитаем его теперь вероятностным методом, приняв нормальное распределение всех звеньев ($\lambda^2 = 1/9$) и коэффициент риска $t = 3$:

$T_Δ = 3\sqrt{\frac{1}{9}\left(T_1^2 + 3\,T_{ум}^2\right)} = \sqrt{T_1^2 + 3\,T_{ум}^2} = \sqrt{0{,}10^2 + 3 \cdot 0{,}05^2}.$

$T_Δ = \sqrt{0{,}01 + 0{,}0075} = \sqrt{0{,}0175} \approx 0{,}132\ \text{мм}.$

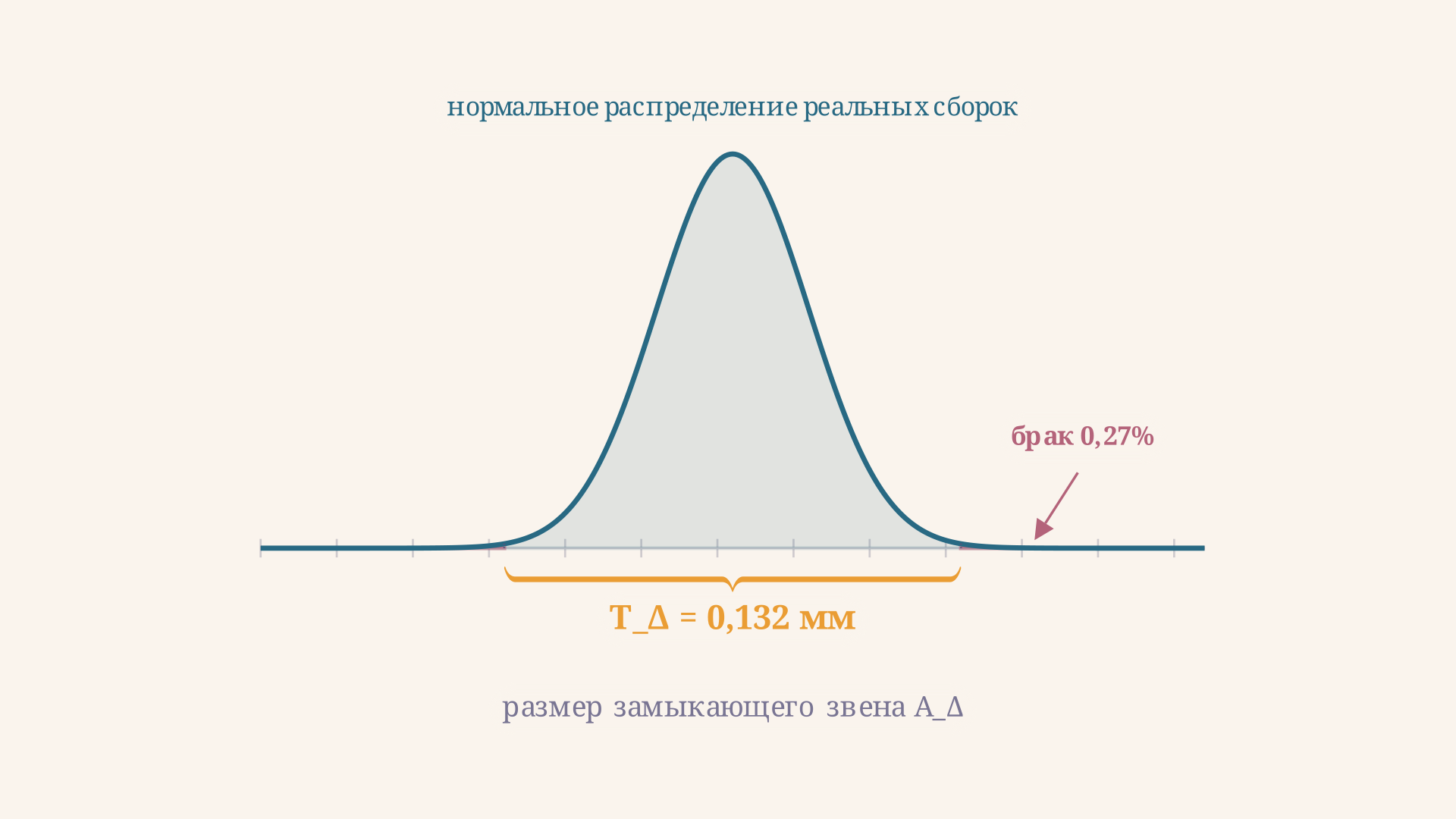

Допуск замыкающего звена по вероятностному методу составил примерно $0{,}132$ мм против $0{,}25$ мм по методу максимума-минимума - почти в два раза уже. Другими словами, если конструктору нужно выдержать именно допуск $0{,}132$ мм на зазор в узле, метод максимума-минимума потребовал бы ужесточить допуски составляющих звеньев почти вдвое, а вероятностный метод позволяет оставить их такими же, как в примере выше, приняв риск брака сборки $0{,}27\%$ при $t = 3$ (то есть в среднем 27 узлов из 10 000 не впишутся в поле допуска).

Когда выбирать вероятностный метод, а когда метод максимума-минимума

Выбор метода - это выбор между гарантией и экономикой. Метод максимума-минимума даёт стопроцентную гарантию: при любом сочетании реальных размеров сборка соберётся. Это оправдано для коротких цепей (два-три звена) и для ответственных узлов, где брак недопустим в принципе - например, критичных соединений в авиационной технике. Вероятностный метод оправдан там, где есть статистически управляемое серийное производство: партия деталей достаточно велика, чтобы закон распределения размеров был устойчивым, а редкий брак технически и экономически приемлем (например, деталь можно отбраковать при сборке или пересортировать). Чем длиннее цепь и чем массовее производство, тем весомее становится аргумент в пользу вероятностного метода: экономия на допусках составляющих звеньев с ростом числа звеньев только увеличивается.

Частые ошибки

• Использование $\lambda^2 = 1/9$ для любого распределения без проверки. Это значение верно только для нормального закона; для равновероятного распределения оно занижает допуск втрое, и реальный процент брака окажется выше расчётного.
• Путаница коэффициента риска $t$ с числом звеньев. $t$ не зависит от количества звеньев цепи - это отдельный параметр, который инженер выбирает исходя из допустимого процента брака, а не подставляет автоматически.
• Забытый квадрат допуска в сумме. Формула требует складывать квадраты допусков $T_i^2$, а не сами допуски - подстановка $\sum T_i$ вместо $\sum T_i^2$ под корнем превращает вероятностный расчёт в грубую переоценку.
• Применение вероятностного метода к единичному или мелкосерийному производству. Формула опирается на статистическую устойчивость закона распределения размеров партии; для одной-двух деталей это допущение не работает, и риск брака резко отличается от расчётного.
• Игнорирование выбранного риска при контроле готовых изделий. Если принят $t = 3$ и риск $0{,}27\%$, часть собранных узлов ожидаемо не впишется в допуск - это не ошибка расчёта, а заложенная в метод плата за более широкие допуски звеньев.

FAQ

Чем вероятностный метод расчёта размерной цепи отличается от метода максимума-минимума? Метод максимума-минимума складывает допуски звеньев напрямую ($T_Δ = \sum T_i$), предполагая наихудшее совпадение всех звеньев одновременно. Вероятностный метод складывает их как случайные величины через корень из суммы квадратов с коэффициентами риска и рассеяния, что почти всегда даёт более узкий допуск замыкающего звена ценой малого процента брака.

Какой коэффициент риска t выбрать для расчёта? Стандартное значение $t = 3$ соответствует правилу трёх сигм и проценту брака $0{,}27\%$ - это принятый по умолчанию инженерный компромисс. Для более ответственных узлов берут $t = 4$ (риск около $0{,}006\%$), для менее критичных допускают $t = 2$ или $t = 2{,}5$ с более высоким процентом брака, но и более широкими допусками звеньев.

Можно ли использовать вероятностный метод, если закон распределения размеров звена неизвестен? Формально нет - метод требует знания закона распределения хотя бы приближённо. На практике, если процесс статистически устойчив, а точных данных нет, чаще всего принимают нормальное распределение ($\lambda^2 = 1/9$) как наиболее типичное для механической обработки, но это осторожное допущение, а не строгое обоснование.

Коротко

Вероятностный метод расчёта размерной цепи находит допуск замыкающего звена по формуле $T_Δ = t\sqrt{\sum \lambda_i^2 T_i^2}$, где $t$ - принятый коэффициент риска, а $\lambda_i^2$ - коэффициент относительного рассеяния, зависящий от закона распределения размеров звена (для нормального закона $\lambda^2 = 1/9$). В отличие от метода максимума-минимума, который складывает допуски напрямую, вероятностный метод складывает их как независимые случайные величины и почти всегда даёт более узкий допуск при том же наборе звеньев - ценой малого, заранее известного процента брака сборки. Это делает его основным инструментом расчёта длинных размерных цепей в серийном производстве.
