Коэффициент поглощения звука: формула и расчёт

Коэффициент поглощения звука показывает, какая доля энергии звуковой волны не возвращается обратно в пространство, а рассеивается на границе или внутри материала. Величина безразмерная, лежит в диапазоне от 0 до 1, и именно она определяет, будет ли помещение звучать гулко или глухо. Но на практике куда чаще нужен не коэффициент одного образца, а средний коэффициент поглощения целого помещения: от него напрямую зависит время реверберации, то есть то, сколько звук "звенит" после того, как источник умолк. Ниже разберём определение через отражённую энергию, формулу Сэбина для среднего коэффициента и времени реверберации, более точную поправку Эйринга и практический пример с добавлением акустических панелей. Чтобы сразу увидеть, как площадь панелей меняет звучание помещения, покрутите калькулятор ниже: он считает средний коэффициент поглощения и обе формулы времени реверберации одновременно.

Что показывает коэффициент поглощения звука

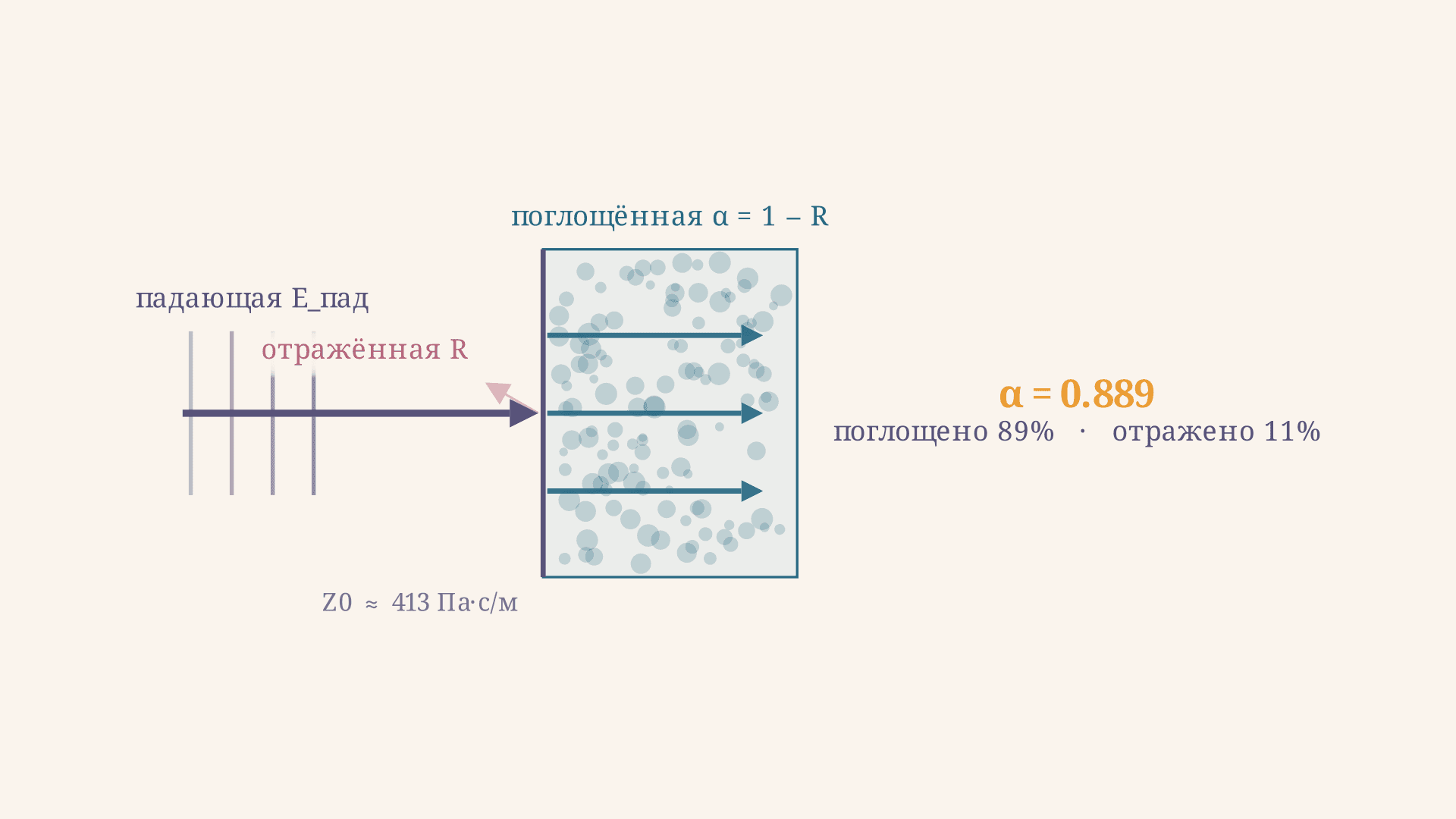

Когда звуковая волна падает на границу материала, её энергия делится на две части: одна отражается назад, другая поглощается - уходит внутрь материала и там рассеивается в тепло. Коэффициент поглощения звука $\alpha$ по определению равен отношению поглощённой энергии к падающей:

$\alpha = \frac{E_{погл}}{E_{пад}} = 1 - R,$

где $R$ - коэффициент отражения по энергии. Из этого сразу видно главное свойство: $\alpha$ и $R$ в сумме дают единицу, значение $\alpha = 0$ означает полное отражение (зеркально жёсткая стена), а $\alpha = 1$ - полное поглощение, так называемое "открытое окно": звук уходит и не возвращается. Строгий вывод $\alpha$ через акустический импеданс границы и лабораторный метод измерения одного образца разобраны в статье про коэффициент звукопоглощения материала - там же приведена формула через отношение импедансов.

Здесь же важнее другое: реальное помещение не сделано из одного материала. Пол, потолок, стены и даже зрители в зале имеют разные коэффициенты поглощения, и итоговое звучание помещения определяется не одним $\alpha$, а их взвешенным сочетанием.

Средний коэффициент поглощения и формула Сэбина

Если поверхности помещения имеют площади $S_i$ и коэффициенты поглощения $\alpha_i$, то суммарное поглощение помещения удобно выразить через эквивалентную площадь поглощения:

$A = \sum_i S_i \alpha_i.$

Величина $A$ измеряется в квадратных метрах "открытого окна" - это площадь идеального поглотителя ($\alpha = 1$), которая забирала бы столько же энергии, сколько все реальные поверхности вместе. Разделив $A$ на полную площадь поверхностей $S = \sum_i S_i$, получаем средний коэффициент поглощения помещения:

$\bar\alpha = \frac{A}{S}.$

Рассчитать для своей задачи

Именно $\bar\alpha$ и есть тот самый "коэффициент поглощения звука" в масштабе всего помещения. Уоллес Сэбин экспериментально связал его со временем реверберации $T_{60}$ - временем, за которое уровень звука после выключения источника падает на 60 дБ:

$T_{60} = \frac{0{,}161\, V}{A},$

где $V$ - объём помещения в кубических метрах. Формула Сэбина линейна по $A$: удвоив эквивалентную площадь поглощения, вы вдвое сократите время реверберации. Это делает её удобной для быстрой прикидки, но, как разберём ниже, при большом $\bar\alpha$ она начинает давать заметную погрешность.

Типичные значения коэффициента для материалов

Порядок величины коэффициента поглощения помогает быстро прикинуть акустику помещения без справочника:

• бетон, кирпич, штукатурка без отделки - $\alpha \approx 0{,}02$-$0{,}03$, почти всё отражается;
• обычный гипсокартон - $\alpha \approx 0{,}05$;
• дерево, паркет, доски - $\alpha \approx 0{,}08$;
• плотный ковёр на полу - $\alpha \approx 0{,}3$;
• перфорированная акустическая панель с минеральной ватой - $\alpha \approx 0{,}8$;
• один зритель в мягком кресле - эквивалентная площадь поглощения около $0{,}45$ м2 на человека, а не безразмерный коэффициент, потому что человек не поверхность, а точечный поглотитель.

Отсюда видно, почему пустой концертный зал звучит гулко, а заполненный зрителями - гораздо суше: живая аудитория часто вносит в сумму $A$ больше поглощения, чем все жёсткие поверхности вместе взятые.

Когда формулу Сэбина уточняют: поправка Эйринга

Формула Сэбина выведена в предположении, что $\bar\alpha$ мало, и энергия теряется постепенно при множестве отражений. При больших значениях $\bar\alpha$ (плотно обшитая панелями студия, заглушённая камера) она перестаёт быть точной и может даже давать конечное время реверберации там, где физически звук должен затухать почти мгновенно. Карл Эйринг предложил более точную формулу, учитывающую, что при каждом отражении доля $(1 - \bar\alpha)$ энергии остаётся в помещении:

$T_{60} = \frac{0{,}161\, V}{-S \ln(1 - \bar\alpha)}.$

Рассчитать для своей задачи

При малых $\bar\alpha$ разложение логарифма даёт $-\ln(1-\bar\alpha) \approx \bar\alpha$, и формула Эйринга совпадает с формулой Сэбина. Но при $\bar\alpha$ порядка 0,2 и выше расхождение уже заметно на глаз - логарифм растёт быстрее линейной функции, поэтому формула Эйринга всегда даёт время реверберации короче, чем формула Сэбина, при одном и том же среднем коэффициенте поглощения.

Пример расчёта: сколько нужно акустических панелей

Возьмём аудиторию объёмом $V = 150$ м3 и суммарной площадью поверхностей $S = 180$ м2, полностью отделанную кирпичом и штукатуркой с коэффициентом $\alpha = 0{,}03$. Без панелей эквивалентная площадь поглощения равна:

$A_0 = 180 \cdot 0{,}03 = 5{,}4\ \text{м}^2, \qquad T_{60,0} = \frac{0{,}161 \cdot 150}{5{,}4} \approx 4{,}5\ \text{с}.$

Это очень гулкое помещение - звук после хлопка звенит почти пять секунд. Добавим $40$ м2 акустических панелей с $\alpha_{пан} = 0{,}8$, оставив остальные $140$ м2 прежними:

$A = 140 \cdot 0{,}03 + 40 \cdot 0{,}8 = 4{,}2 + 32 = 36{,}2\ \text{м}^2.$

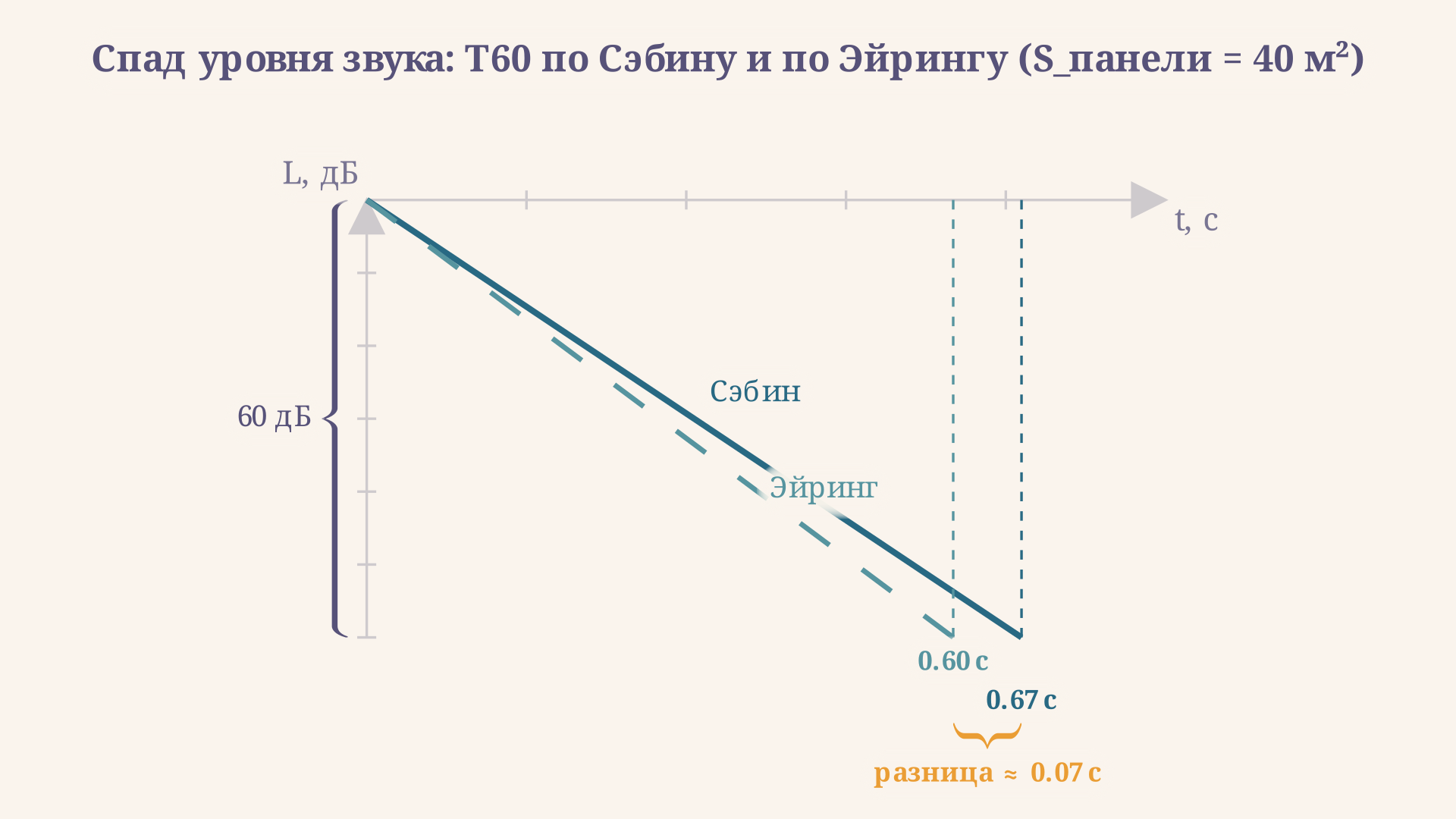

Средний коэффициент поглощения вырос до $\bar\alpha = 36{,}2/180 \approx 0{,}20$. По формуле Сэбина время реверберации падает до $T_{60} \approx 0{,}67$ с, а по более точной формуле Эйринга - до $T_{60} \approx 0{,}60$ с: разница уже в 0,07 с, и с ростом площади панелей она будет только увеличиваться. Именно такой расчёт - подбор площади панелей под целевое время реверберации - и выполняет калькулятор выше: подвиньте ползунок площади панелей и посмотрите, как расходятся синяя и зелёная кривые.

Частые ошибки

• Путают коэффициент поглощения одного материала со средним коэффициентом помещения. Это разные величины: $\alpha_i$ относится к конкретной поверхности, $\bar\alpha = A/S$ - взвешенное среднее по всем поверхностям сразу.
• Забывают учесть зрителей и мебель. Пустой зал и зал с публикой имеют разное время реверберации, потому что люди и мягкая мебель вносят существенный вклад в $A$, который нельзя просто отбросить.
• Складывают коэффициенты вместо площадей поглощения. В сумме $A = \sum_i S_i \alpha_i$ каждое слагаемое - это произведение площади на коэффициент, а не сам коэффициент; складывать голые $\alpha_i$ без веса площади бессмысленно.
• Используют формулу Сэбина при большом $\bar\alpha$ без оговорок. При коэффициенте выше 0,3-0,4 формула Эйринга даёт заметно более точный результат, и в заглушённых помещениях расхождение может достигать десятков процентов.
• Путают поглощение со звукоизоляцией. Хороший поглотитель (мягкий, пористый) может почти не задерживать звук от соседей - это будет решать не коэффициент поглощения, а совсем другая величина, коэффициент звукоизоляции.

FAQ

Чему равен средний коэффициент поглощения, если известны только время реверберации, объём и площадь? Нужно выразить $A$ из формулы Сэбина: $A = 0{,}161\,V/T_{60}$, а затем $\bar\alpha = A/S$. Если коэффициент получается больше 0,3, для проверки полезно пересчитать через формулу Эйринга.

Почему у формулы Сэбина и формулы Эйринга разные ответы при одинаковых данных? Формула Сэбина линейна по эквивалентной площади поглощения и точна только при малом среднем коэффициенте. Формула Эйринга использует логарифм $-\ln(1-\bar\alpha)$, который при малых $\bar\alpha$ почти совпадает с $\bar\alpha$, но растёт быстрее при больших значениях - поэтому она даёт более короткое и более реалистичное время реверберации в сильно заглушённых помещениях.

Можно ли получить коэффициент поглощения звука больше единицы? В идеальной модели - нет, диапазон строго от 0 до 1. На практике в справочниках иногда встречаются табличные значения чуть больше единицы для очень тонких резонансных панелей на определённой частоте - это артефакт метода измерения (эффект кромки образца), а не нарушение физики.

Коротко

Коэффициент поглощения звука $\alpha = 1 - R$ показывает долю энергии, не вернувшуюся отражением. В масштабе целого помещения используют средний коэффициент $\bar\alpha = A/S$, где $A = \sum_i S_i \alpha_i$ - эквивалентная площадь поглощения. Время реверберации по формуле Сэбина равно $T_{60} = 0{,}161\,V/A$, а более точная формула Эйринга $T_{60} = 0{,}161\,V/(-S\ln(1-\bar\alpha))$ учитывает нелинейность при большом поглощении. Добавление акустических панелей увеличивает $A$ и $\bar\alpha$, сокращая время реверберации - именно так рассчитывают акустическую отделку студий и аудиторий.
