Механическая характеристика асинхронного двигателя: график

Механическая характеристика асинхронного двигателя - это зависимость скорости вращения ротора $n$ от момента на валу $M$ (или, что то же самое, момента от скольжения $M(s)$). По ней сразу видно всё главное про машину: с каким моментом она трогается с места, при какой нагрузке способна опрокинуться и где на самом деле работает в номинальном режиме. Построение этой кривой опирается на одну компактную формулу - формулу Клосса, - и дальше мы разберём её вывод, ключевые точки графика и типичные ошибки при расчёте. Чтобы сразу увидеть, как форма кривой меняется от параметров двигателя, покрутите калькулятор ниже - он строит характеристику по каталожным данным вживую.

Что такое механическая характеристика асинхронного двигателя

Ротор асинхронного двигателя никогда не вращается со скоростью магнитного поля статора - иначе токи в обмотке ротора и создаваемый ими момент обратились бы в нуль. Разницу скоростей описывает скольжение:

$s = \frac{n_1 - n}{n_1},$

где $n_1$ - синхронная скорость поля статора, $n$ - скорость ротора. Синхронная скорость зависит только от частоты сети $f_1$ и числа пар полюсов обмотки $p$:

$n_1 = \frac{60 f_1}{p}.$

Для сети 50 Гц и типовой четырёхполюсной обмотки ($p = 2$) синхронная скорость равна 1500 об/мин. Механическая характеристика - это график зависимости $n$ (или $s$) от электромагнитного момента $M$, который двигатель развивает при данной нагрузке. У асинхронного двигателя она нелинейна и имеет характерный «горб»: сначала момент растёт при увеличении скольжения, достигает максимума, а затем падает вплоть до пускового значения при $s = 1$.

Формула Клосса

Точный расчёт момента асинхронного двигателя через параметры схемы замещения (сопротивления и индуктивности статора и ротора) громоздок. На практике удобнее пользоваться приближённой формулой Клосса, которая выражает момент через всего два параметра - критическое скольжение и максимальный момент:

$M(s) = \frac{2 M_к (1 + a\,s_к)}{\dfrac{s}{s_к} + \dfrac{s_к}{s} + 2 a\,s_к},$

где $s_к$ - критическое (максимальное) скольжение, при котором момент достигает максимума $M_к$, а $a = R_1/R_2'$ - поправка на активное сопротивление обмотки статора (отношение к приведённому сопротивлению ротора). Для двигателей средней и большой мощности сопротивление статора мало по сравнению с ротором, и формулу упрощают, принимая $a = 0$:

$M(s) \approx \frac{2 M_к}{\dfrac{s}{s_к} + \dfrac{s_к}{s}}.$

Эта упрощённая форма - то, что чаще всего называют «формулой Клосса» в учебниках. Она удобна тем, что для построения кривой достаточно знать всего два каталожных параметра машины: критическое скольжение $s_к$ и кратность максимального момента $\lambda = M_к/M_{ном}$, оба обычно приводятся в паспорте двигателя.

Рассчитать для своей задачи

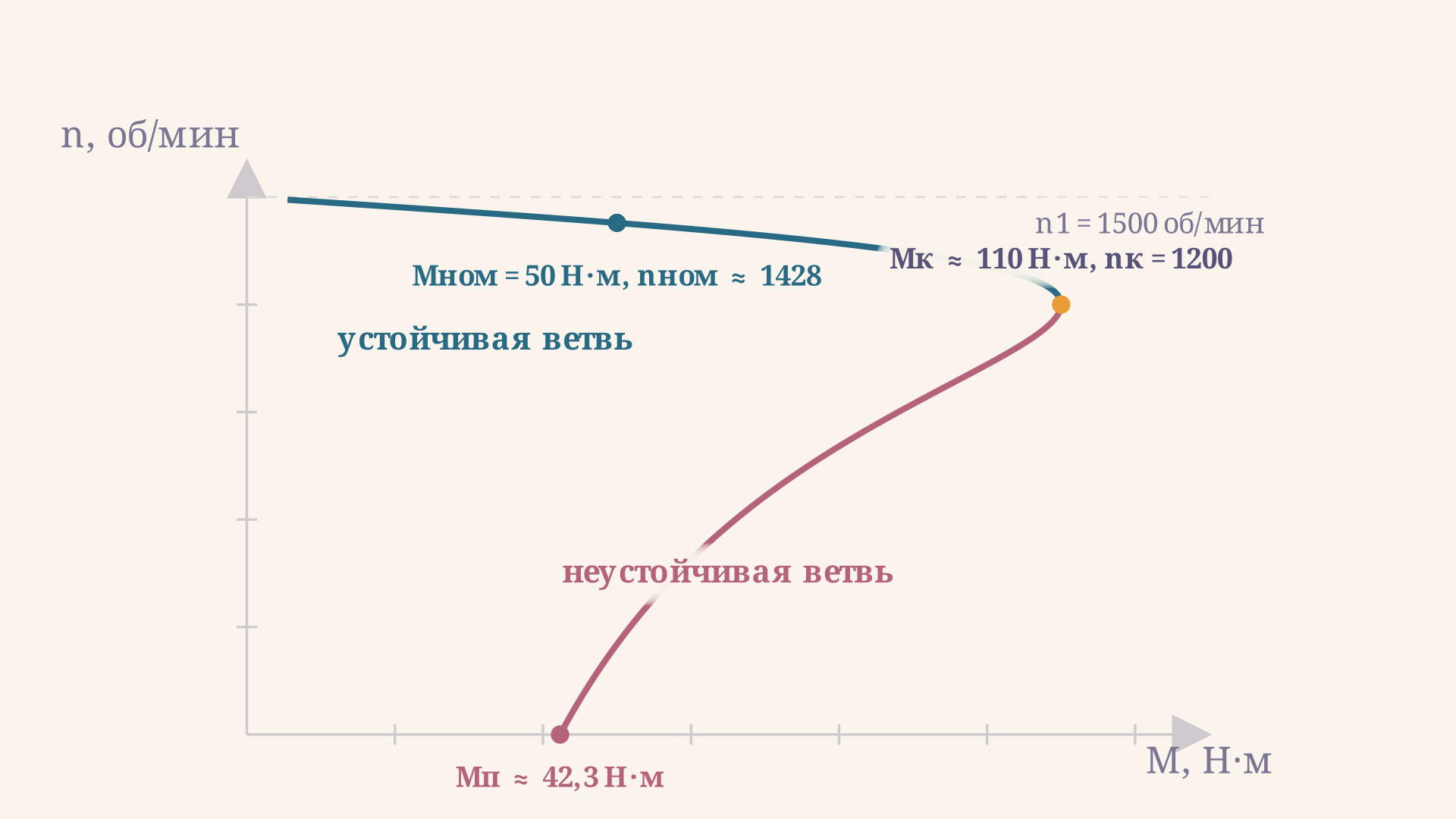

Устойчивая и неустойчивая ветви характеристики

Кривая $M(s)$ делится критическим скольжением $s_к$ на две принципиально разные части. На участке $0 < s < s_к$ момент растёт вместе со скольжением - это устойчивая ветвь: если нагрузка на валу чуть увеличилась и ротор притормозился (скольжение выросло), развиваемый момент тоже вырос и компенсировал торможение, вернув систему к равновесию. На участке $s_к < s < 1$ всё наоборот: момент падает при росте скольжения, поэтому любое случайное подтормаживание только усиливает отставание ротора - двигатель «опрокидывается» и останавливается. Именно поэтому вся зона нормальной работы двигателя, включая номинальный режим, лежит строго на устойчивой ветви, левее точки максимума.

Рассчитать для своей задачи

Ключевые точки графика: пуск, максимум, номинал

На характеристике принято отмечать три опорные точки.

• Пусковой момент $M_п$ - значение момента при $s = 1$ (ротор неподвижен). Он определяет, сможет ли двигатель вообще тронуть механизм с места под заданной нагрузкой. Кратность пускового момента $k_п = M_п/M_{ном}$ - паспортная величина, для разных серий двигателей лежит примерно в диапазоне 1-2, но у некоторых крупных машин может быть и меньше единицы.
• Максимальный (критический, опрокидывающий) момент $M_к$ - вершина кривой при $s = s_к$. Он показывает предел кратковременной перегрузки: пока нагрузка на валу не превышает $M_к$, двигатель удерживает устойчивую работу, при кратковременных набросах момента выше номинального (но ниже $M_к$) он не теряет устойчивости.
• Номинальная точка $(s_{ном}, M_{ном})$ - рабочий режим, для которого рассчитана машина. Скольжение здесь небольшое, обычно единицы процентов, и найти его можно, подставив $M_{ном}$ в формулу Клосса и решив уравнение относительно $s$ на устойчивой ветви.

Чтобы увидеть, как эти три точки смещаются друг относительно друга при изменении критического скольжения и кратности максимального момента, задайте свои значения в калькуляторе выше - обе кривые, $n(M)$ и $M(s)$, и все три отметки пересчитаются сразу.

Построение характеристики по каталожным данным

Обычно в задаче даны не параметры схемы замещения, а паспортные данные двигателя: номинальная мощность $P_{ном}$, номинальная скорость $n_{ном}$, кратность максимального момента $\lambda$. Порядок построения такой:

1. Найти синхронную скорость $n_1$ по числу полюсов (либо взять из паспорта - ближайшее «круглое» значение сверху от $n_{ном}$: 3000, 1500, 1000, 750 об/мин).
2. Вычислить номинальное скольжение $s_{ном} = (n_1 - n_{ном})/n_1$.
3. Найти номинальный момент из мощности: $M_{ном} = 9550\, P_{ном}/n_{ном}$ (при $P_{ном}$ в кВт, $M_{ном}$ в Н·м).
4. Найти максимальный момент $M_к = \lambda\, M_{ном}$.
5. Найти критическое скольжение $s_к$, подставив известную пару $(s_{ном}, M_{ном})$ в формулу Клосса и решив квадратное относительно $s_к$ уравнение - либо, если критическое скольжение уже дано в паспорте, сразу построить кривую по двум параметрам $s_к$ и $M_к$.
6. Подставляя $s$ от близкого к нулю значения до 1, вычислить $M(s)$ по формуле Клосса и отметить на графике три опорные точки.

Частые ошибки

• Перепутать местами $s_к/s$ и $s/s_к$ в знаменателе. Формула симметрична по форме, но не по значению: при $s = s_к$ оба слагаемых должны дать в сумме 2, иначе точка максимума окажется не там, где нужно.
• Забыть, что паспортное критическое скольжение уже включает поправку на сопротивление статора, и добавлять её повторно при использовании упрощённой формулы с $a = 0$.
• Определять номинальную скорость округлением, а не через скольжение. Скольжение - паспортная либо расчётная величина, скорость из него получается умножением, а не наоборот подгонкой к «красивому» числу.
• Путать устойчивую и неустойчивую ветви при анализе перегрузки. Момент нагрузки, превышающий $M_к$, не может быть уравновешен двигателем ни в одной точке характеристики - машина теряет устойчивость и останавливается, а не просто «работает медленнее».
• Использовать номинальный момент вместо максимального в формуле перегрузочной способности. Кратность $\lambda = M_к/M_{ном}$, а не $M_{ном}/M_к$ - перепутанное отношение даёт число меньше единицы вместо характерных 1,7-3,5.

FAQ

Почему механическую характеристику асинхронного двигателя удобнее строить по формуле Клосса, а не по точной схеме замещения? Формула Клосса требует всего двух параметров - критического скольжения и максимального момента, которые есть в любом паспорте двигателя, тогда как точный расчёт по схеме замещения требует знания активных и индуктивных сопротивлений статора и ротора, которые в справочных данных обычно не приводятся.

Как найти критическое скольжение, если в задаче дано только номинальное скольжение и кратность максимального момента? Нужно подставить известную номинальную точку $(s_{ном}, M_{ном})$ в формулу Клосса вместе с $M_к = \lambda M_{ном}$ и решить получившееся квадратное уравнение относительно $s_к$; из двух корней физический смысл имеет тот, что больше $s_{ном}$.

Что произойдёт, если момент сопротивления на валу превысит максимальный момент двигателя? Двигатель потеряет устойчивость: рабочая точка окажется на неустойчивой ветви или вовсе не найдётся на кривой, скольжение будет расти неограниченно, скорость упадёт до нуля - двигатель остановится под током, близким к пусковому, что опасно перегревом обмоток.

Коротко

Механическая характеристика асинхронного двигателя - это кривая $M(s)$ или $n(M)$, которую удобно строить по формуле Клосса через два каталожных параметра: критическое скольжение $s_к$ и максимальный момент $M_к = \lambda M_{ном}$. Кривая делится критической точкой на устойчивую ветвь (где и лежит рабочий номинальный режим) и неустойчивую, а на краю диапазона скольжений, при $s = 1$, характеристика даёт значение пускового момента. Три опорные точки - пусковая, критическая и номинальная - полностью описывают форму графика и позволяют оценить перегрузочную способность машины без полного расчёта схемы замещения.
