Метод двух узлов: расчёт цепи и формула Uab

Метод двух узлов - это упрощённый расчётный приём для цепей, в которых ровно два узла: все элементы либо лежат внутри параллельных ветвей между этими узлами, либо последовательно внутри одной ветви. Такая топология встречается в задачах постоянно: несколько источников ЭДС и резистор нагрузки включены параллельно между двумя контактами. Вместо системы уравнений по методу контурных токов или общего метода узловых потенциалов здесь достаточно одной формулы для напряжения между двумя узлами, из которой токи всех ветвей находятся по закону Ома в одну строку. Ниже разберём, при каком условии метод применим, как вывести формулу межузлового напряжения через проводимости ветвей, как находить токи и знаки в них и где чаще всего ошибаются студенты. Чтобы сразу увидеть, как меняются напряжение и токи при разных ЭДС и сопротивлениях, покрутите калькулятор ниже: он собирает схему с двумя узлами и пересчитывает всё мгновенно.

Когда применяют метод двух узлов

Метод двух узлов работает только для цепей строго с двумя узлами: все ветви соединяют одну и ту же пару точек A и B. Ветвь может содержать источник ЭДС с последовательным резистором, источник тока или просто резистор нагрузки, но никаких дополнительных узлов внутри неё быть не должно. Если в схеме три и более независимых узла, нужен более общий инструмент - метод узловых потенциалов, который решает систему уравнений для каждого узла кроме опорного (об этом ниже). Метод двух узлов по сути частный случай той же системы при n = 2: единственное уравнение решается в явном виде, и вместо матрицы проводимостей достаточно одной дроби.

Формула межузлового напряжения

Пусть между узлами A и B включены k параллельных ветвей, и в каждой ветви i есть ЭДС $E_i$ (нуль, если источника нет) последовательно с сопротивлением $R_i$. Направление всех ЭДС условно берём одинаковым - к узлу A. Вводим проводимость ветви $g_i = 1/R_i$ и записываем ток каждой ветви через искомое напряжение $U_{ab}$ по обобщённому закону Ома:

$I_i = (E_i - U_{ab})\,g_i.$

По первому закону Кирхгофа сумма токов, втекающих в узел A, равна нулю:

$$\begin{aligned} \sum_i I_i &= 0 \\ \sum_i E_i g_i - U_{ab}\sum_i g_i &= 0. \end{aligned}$$

Рассчитать для своей задачи

Отсюда сразу выражается формула двух узлов - главный результат этого метода:

$U_{ab} = \frac{\sum_i E_i g_i}{\sum_i g_i}.$

Если ЭДС какой-то ветви направлена не к узлу A, а от него, её берут в сумме со знаком минус - слагаемое $-E_i g_i$. Ветвь без источника просто даёт слагаемое $E_i = 0$ в числителе, но её проводимость всё равно входит в знаменатель: она влияет на напряжение, даже не имея собственного источника.

Как найти токи ветвей после Uab

Как только $U_{ab}$ найдено, ток каждой ветви получается прямой подстановкой в тот же обобщённый закон Ома, которым выводилась формула:

$I_i = (E_i - U_{ab})\,g_i.$

Рассчитать для своей задачи

Для ветви без источника ($E_i = 0$) выражение упрощается до $I_i = -U_{ab}\,g_i$; удобнее сразу считать её ток в направлении от узла A через нагрузку, то есть $I_{load} = U_{ab}\,g_{load}$, без минуса. Обязательная проверка результата - баланс токов в узле A: сумма токов, втекающих от источников, обязана равняться сумме токов, вытекающих в нагрузку. Если равенство не сходится, ошибка либо в знаке ЭДС, либо в подстановке проводимости вместо сопротивления.

Разбор типового примера

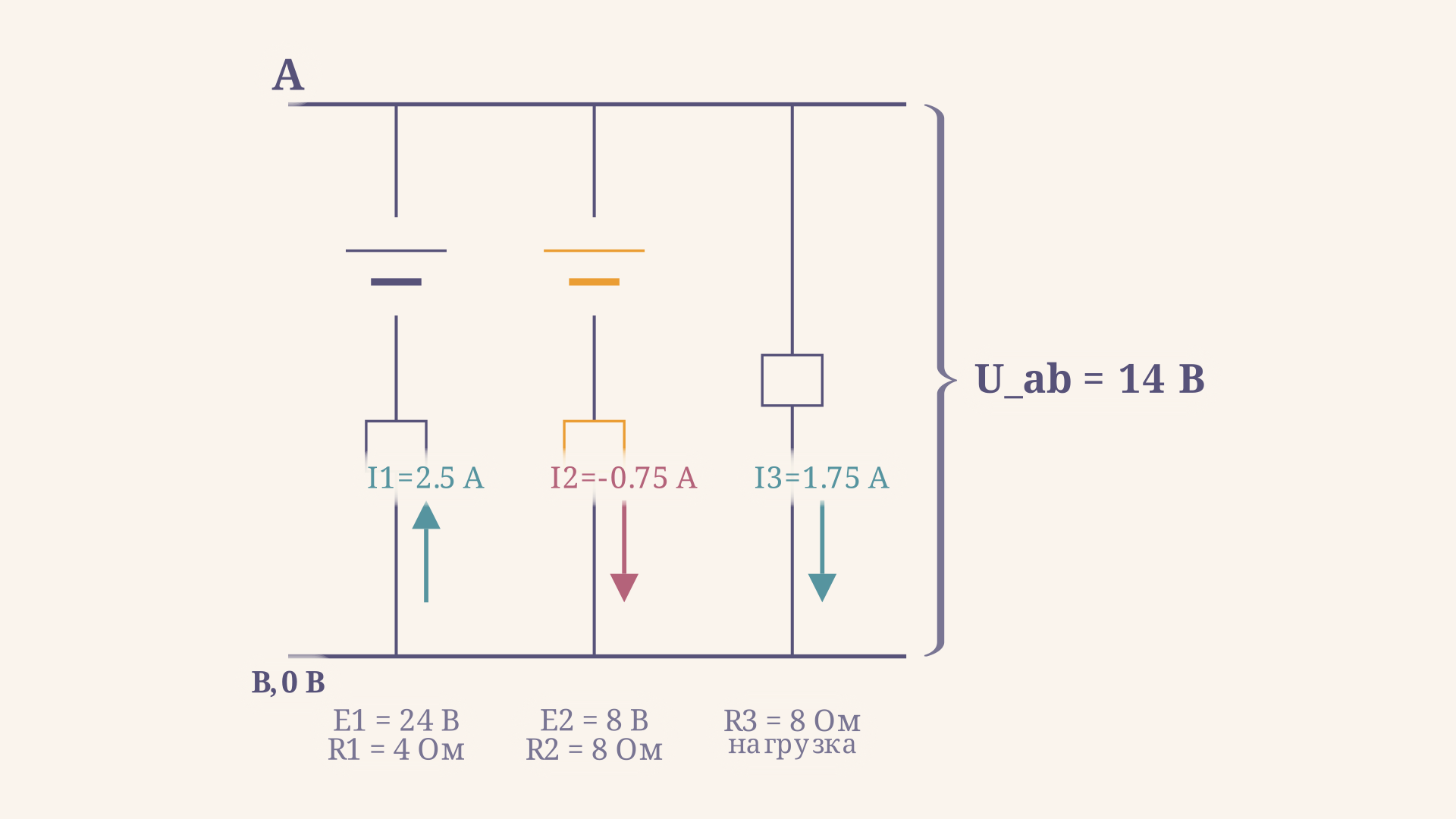

Возьмём цепь из трёх ветвей между узлами A и B: первая ветвь - $E_1 = 24$ В, $R_1 = 4$ Ом; вторая - $E_2 = 8$ В, $R_2 = 8$ Ом; третья - только резистор нагрузки $R_3 = 8$ Ом без источника. Находим проводимости:

$g_1 = \frac{1}{4} = 0{,}25\ \text{См}, \qquad g_2 = \frac{1}{8} = 0{,}125\ \text{См}, \qquad g_3 = \frac{1}{8} = 0{,}125\ \text{См}.$

Сумма проводимостей: $g_1+g_2+g_3 = 0{,}5$ См. Числитель формулы двух узлов:

$E_1 g_1 + E_2 g_2 = 24\cdot0{,}25 + 8\cdot0{,}125 = 6+1 = 7\ \text{А}.$

Межузловое напряжение:

$U_{ab} = \frac{7}{0{,}5} = 14\ \text{В}.$

Токи ветвей:

$I_1 = (24-14)\cdot0{,}25 = 2{,}5\ \text{А}, \qquad I_2 = (8-14)\cdot0{,}125 = -0{,}75\ \text{А}, \qquad I_3 = 14\cdot0{,}125 = 1{,}75\ \text{А}.$

Ток первой ветви положительный: источник $E_1$ действительно отдаёт ток в узел A. А вот ток второй ветви получился отрицательным. Это не ошибка расчёта, а содержательный результат: раз $U_{ab}$ (14 В) больше, чем $E_2$ (8 В), реальный ток течёт не от источника $E_2$ в узел, а наоборот - из узла A через резистор $R_2$ в сторону источника $E_2$, то есть источник в этом режиме частично работает как приёмник. Проверка балансом: $I_1+I_2 = 2{,}5-0{,}75 = 1{,}75$ А, и это в точности равно току нагрузки $I_3$. Баланс сошёлся, расчёт верен.

Отличие метода двух узлов от метода узловых потенциалов

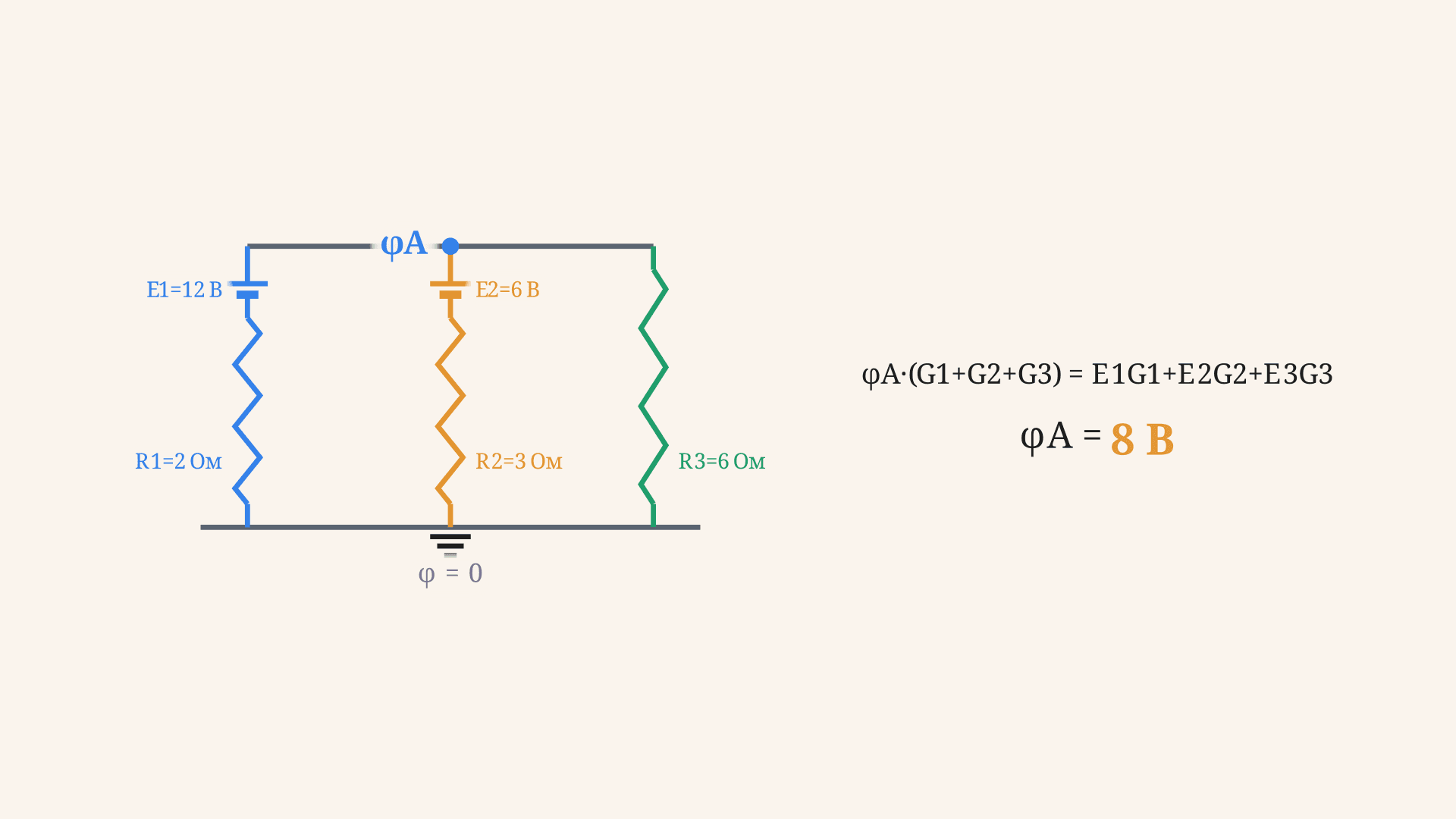

Метод двух узлов и метод узловых потенциалов используют одну и ту же идею - обобщённый закон Ома через проводимости и первый закон Кирхгофа, но отличаются масштабом задачи. Метод узловых потенциалов решает систему из n-1 уравнений для схемы с n независимыми узлами и годится для сколь угодно сложной цепи, но требует записи и решения системы линейных уравнений. Метод двух узлов формально тот же аппарат при n = 2, только система вырождается в одно уравнение с явным решением, поэтому его выделяют в отдельный приём и решают в одну строку, без матриц. Если в вашей задаче узлов больше двух, стоит сразу переходить к общему методу узловых потенциалов: там разобрано, как выбрать базисный узел и составить систему уравнений для произвольного числа узлов.

Частые ошибки

• Складывать сопротивления вместо проводимостей. В формулу двух узлов входят именно $g_i = 1/R_i$, а не сами $R_i$ - прямая подстановка сопротивлений даёт неверный результат.
• Игнорировать направление ЭДС. Если источник ветви направлен от узла A, а не к нему, слагаемое $E_i g_i$ входит в числитель со знаком минус.
• Забыть проводимость ветви без источника. Даже без ЭДС такая ветвь входит в знаменатель $\sum g_i$ - она понижает $U_{ab}$, но не выпадает из формулы.
• Пугаться отрицательного тока ветви. Это не ошибка вычислений, а указание на реальное направление тока, противоположное принятому в начале расчёта.
• Применять метод к схеме с тремя и более узлами. Формула двух узлов работает только при ровно двух узлах; для остальных случаев нужен общий метод узловых потенциалов.

FAQ

Можно ли применять метод двух узлов, если в одной из ветвей источник тока, а не ЭДС? Да. Источник тока $J_k$, направленный в узел A, просто добавляется в числитель без умножения на проводимость: $U_{ab} = (\sum E_i g_i + \sum J_k) / \sum g_i$. Если источник тока направлен из узла A, слагаемое берётся со знаком минус.

Что означает отрицательный ток ветви в методе двух узлов? Ток получился отрицательным, если реальное направление тока в ветви противоположно тому, что было принято положительным при выводе формулы. Физически это часто значит, что источник этой ветви при заданном режиме не отдаёт энергию, а поглощает её.

Зависит ли результат от того, какой узел назвать A, а какой B? Нет, физический ответ один и тот же. При перестановке узлов знак $U_{ab}$ меняется на противоположный, а вместе с ним переопределяются положительные направления токов - но сами токи ветвей и распределение энергии в цепи остаются теми же.

Коротко

Метод двух узлов применим только к цепям с ровно двумя узлами, между которыми включены параллельные ветви с ЭДС, источниками тока или просто резисторами. Формула межузлового напряжения $U_{ab} = \sum E_i g_i / \sum g_i$ выводится напрямую из первого закона Кирхгофа и обобщённого закона Ома, а токи всех ветвей находятся подстановкой $U_{ab}$ обратно в закон Ома. Метод - частный случай метода узловых потенциалов при числе узлов, равном двум, и отличается от него тем, что решается в одну строку, без системы уравнений.
