Расчёт параллельного соединения трубопроводов: алгоритм

Расчёт параллельного соединения трубопроводов на практике редко сводится к одной формуле: инженеру нужен рабочий алгоритм, который берёт длины, диаметры и коэффициенты трения труб и выдаёт расход по каждой ветви и суммарную потерю напора участка. Ниже разберём именно порядок расчёта: как построить характеристику h(Q) для одной трубы, как сложить характеристики нескольких параллельных труб графически, и как быстро проверить результат через формулу эквивалентного сопротивления. Чтобы сразу увидеть, как строятся и складываются эти кривые, покрутите калькулятор ниже: он рисует характеристику каждой трубы и их графическую сумму одновременно с числами.

Алгоритм расчёта параллельного соединения

Расчёт параллельного участка из нескольких труб выполняется в четыре шага, и порядок здесь важен:

1. Найти сопротивление каждой трубы $S_i$ по её длине, диаметру и коэффициенту трения.
2. Построить характеристику $h_i(Q_i)$ каждой трубы - зависимость потери напора от расхода.
3. Сложить характеристики графически: при одном и том же значении $h$ сложить расходы всех труб, получив суммарную характеристику участка.
4. Снять с суммарной характеристики нужную точку: либо расход при заданном напоре, либо напор при заданном расходе.

Такой порядок работает в обе стороны задачи. Если известна располагаемая потеря напора между узлами (например, из отметок резервуаров), шаг 4 сразу даёт расходы веток. Если же задан требуемый суммарный расход (например, из водопотребления участка), нужно найти на суммарной кривой точку с этим расходом и снять соответствующий напор - это и есть основной способ подбора диаметров при проектировании.

Характеристика трубы: степенная зависимость h от Q

Характеристика трубопровода - это зависимость потери напора от расхода при турбулентном режиме, которая хорошо описывается квадратичной формой:

$h_i = S_i\, Q_i^2, \qquad S_i = \frac{8\,\lambda_i L_i}{\pi^2 g\, d_i^5},$

где $\lambda_i$ - коэффициент гидравлического трения, $L_i$ - длина трубы, $d_i$ - её диаметр, $g$ - ускорение свободного падения. Сопротивление $S_i$ зависит от диаметра в пятой степени, поэтому даже небольшая разница в диаметрах двух труб резко меняет форму их характеристик: узкая труба круче, широкая - положе. Почему потеря напора вообще одинакова на всех параллельных ветвях и откуда берётся сама идея разветвления потока, подробно разобрано в статье про параллельное соединение трубопроводов - здесь мы сосредоточимся на самом порядке расчёта.

Построить характеристику одной трубы - значит вычислить $h_i$ для набора значений $Q_i$ (или наоборот, $Q_i$ для набора $h$) и отметить точки на графике с осями «расход - напор». Именно эту кривую и держит в памяти калькулятор выше для каждой из двух труб.

Графическое суммирование характеристик

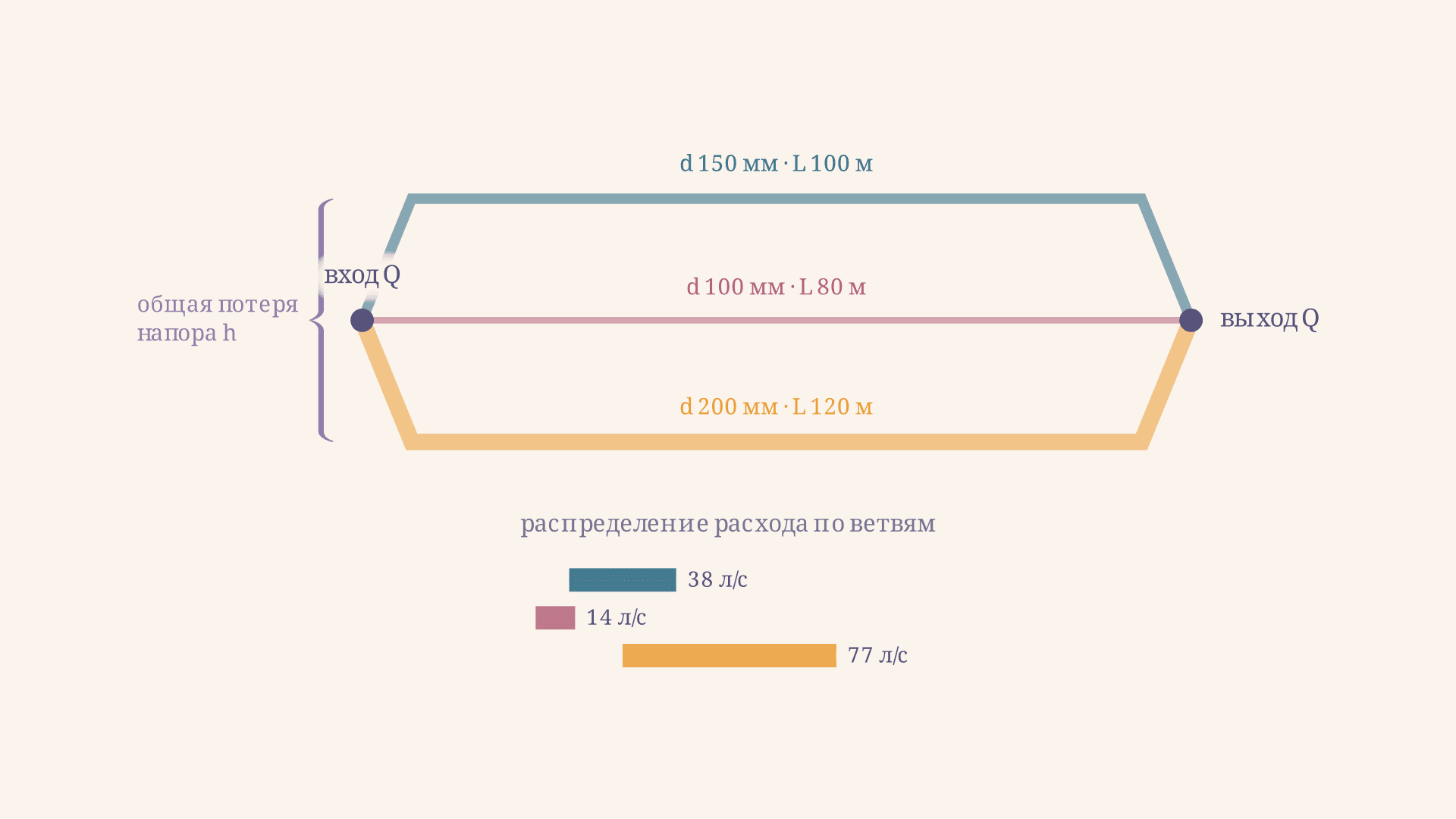

Ключевой приём расчёта параллельного соединения - графическое сложение характеристик. Оно опирается на то же условие, что и вся теория параллельных ветвей: потеря напора на всех трубах участка одинакова, а расходы складываются. Поэтому суммарную характеристику строят не сложением напоров, а сложением расходов при фиксированном напоре:

Рассчитать для своей задачи

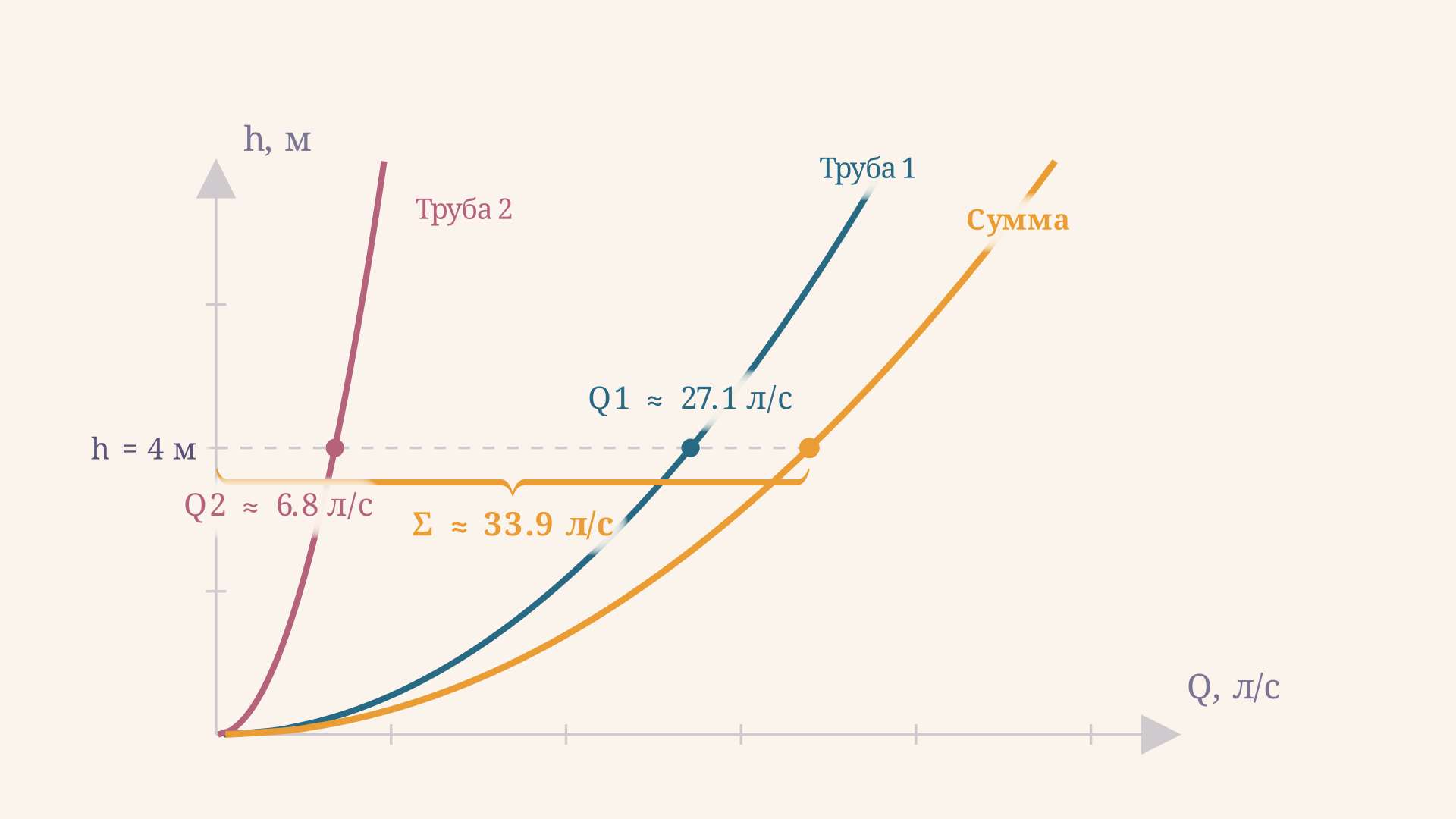

Технически это означает: берём произвольное значение $h$, находим при нём $Q_1$ и $Q_2$ по отдельным характеристикам, складываем их по горизонтали и получаем точку суммарной кривой $(Q_1+Q_2,\ h)$. Повторив это для нескольких значений $h$, получаем полную характеристику участка. На калькуляторе выше суммарная кривая (золотая) построена именно так, и пунктир на текущем напоре наглядно показывает, где именно происходит сложение.

Такой метод особенно удобен, если есть характеристика насоса: рабочая точка системы - это пересечение кривой насоса с суммарной характеристикой параллельного участка. Расчёт вручную по формулам даёт тот же результат, но графика сразу показывает, как рабочая точка сместится при изменении диаметра одной из труб.

Проверка через эквивалентное сопротивление

Расчёт можно проверить и без построения кривых, через понятие эквивалентного сопротивления $S_{экв}$ - сопротивления одной воображаемой трубы, которая при той же потере напора пропускает тот же суммарный расход. Из условия $Q = Q_1 + Q_2 = \sqrt{h/S_{экв}}$ и $Q_i = \sqrt{h/S_i}$ следует:

$\frac{1}{\sqrt{S_{экв}}} = \frac{1}{\sqrt{S_1}} + \frac{1}{\sqrt{S_2}}.$

Формула выглядит как правило сложения сопротивлений в параллельной электрической цепи, но с одним важным отличием: там складываются обратные сопротивления, здесь - обратные корни из сопротивлений. Ошибка «посчитать как резисторы» - едва ли не самая частая в расчёте параллельных труб.

Рассчитать для своей задачи

Разница возникает потому, что напор связан с расходом квадратично ($h \sim Q^2$), а не линейно, как напряжение с током в законе Ома. Линейное сложение проводимостей работает только для линейной зависимости - то есть для ламинарного режима или для аналогий вроде теплопередачи, но не для турбулентного течения в трубах.

Пример расчёта

Возьмём параметры по умолчанию из калькулятора выше. Труба 1: длина $L_1 = 200$ м, диаметр $d_1 = 150$ мм, коэффициент трения $\lambda_1 = 0{,}025$. Труба 2: длина $L_2 = 350$ м, диаметр $d_2 = 100$ мм, коэффициент трения $\lambda_2 = 0{,}03$. Располагаемая потеря напора между узлами $h = 4$ м.

Сначала находим сопротивления по формуле $S_i = 8\lambda_i L_i / (\pi^2 g d_i^5)$ (диаметр берём в метрах):

$S_1 \approx 5440\ \text{с}^2/\text{м}^5, \qquad S_2 \approx 86758\ \text{с}^2/\text{м}^5.$

Труба 2 у́же и длиннее, поэтому её сопротивление на порядок больше. Теперь снимаем расход каждой ветви с характеристики при $h = 4$ м:

$Q_1 = \sqrt{\frac{h}{S_1}} \approx 27{,}1\ \text{л/с}, \qquad Q_2 = \sqrt{\frac{h}{S_2}} \approx 6{,}8\ \text{л/с}.$

Рассчитать для своей задачи

Суммарный расход участка: $Q = Q_1 + Q_2 \approx 33{,}9$ л/с, то есть около $122$ м³/ч. Проверим через эквивалентное сопротивление: $S_{экв} = h/Q^2 \approx 3480\ \text{с}^2/\text{м}^5$, и легко убедиться, что $1/\sqrt{S_{экв}} = 1/\sqrt{S_1} + 1/\sqrt{S_2}$ - обе части равны примерно $0{,}0170$. Совпадение подтверждает, что расчёт выполнен верно.

Частые ошибки

• Сложение сопротивлений как для резисторов. Формула $1/S_{экв} = 1/S_1 + 1/S_2$ для труб неверна - работает только формула через корни, $1/\sqrt{S_{экв}} = 1/\sqrt{S_1} + 1/\sqrt{S_2}$.
• Вертикальное, а не горизонтальное сложение характеристик. На графике h(Q) при одинаковом напоре складывают расходы (по горизонтали), а не напоры при одинаковом расходе.
• Забытая пятая степень диаметра. Сопротивление трубы $S \sim 1/d^5$: ошибка в диаметре даже на десять процентов даёт заметную ошибку в расходе.
• Смешение единиц расхода. Формулы дают расход в м³/с; переводя в л/с (умножение на 1000) или м³/ч (умножение на 3600), легко потерять множитель при копировании между шагами.
• Использование ламинарной аналогии. Метод верен для турбулентного режима с $h \sim Q^2$; в ламинарном режиме зависимость линейна, и складывать нужно уже проводимости напрямую, без корня.

FAQ

Как рассчитать расход в двух параллельных трубопроводах, если известен общий напор? Найти сопротивление каждой трубы по формуле $S_i = 8\lambda_i L_i/(\pi^2 g d_i^5)$, затем расход каждой ветви $Q_i = \sqrt{h/S_i}$ при заданном напоре $h$ - он одинаков для всех параллельных труб между общими узлами.

Почему для параллельных труб нельзя использовать формулу сложения сопротивлений резисторов? Потому что напор связан с расходом квадратично ($h = S Q^2$), а не линейно, как напряжение с током. Верная формула эквивалентного сопротивления участка труб - $1/\sqrt{S_{экв}} = \sum 1/\sqrt{S_i}$, а не $1/S_{экв} = \sum 1/S_i$.

Что показывает графический метод расчёта параллельного соединения? Он строит характеристику h(Q) каждой трубы, а затем складывает расходы труб по горизонтали при одинаковом напоре, получая суммарную характеристику участка - удобный способ найти рабочую точку вместе с характеристикой насоса.

Коротко

Расчёт параллельного соединения трубопроводов идёт по алгоритму: сопротивление каждой трубы $S_i = 8\lambda_i L_i/(\pi^2 g d_i^5)$, характеристика $h_i(Q_i) = S_i Q_i^2$, затем графическое сложение расходов труб при одинаковом напоре даёт суммарную характеристику участка. Проверить результат можно формулой эквивалентного сопротивления $1/\sqrt{S_{экв}} = \sum 1/\sqrt{S_i}$ - она отличается от привычного сложения сопротивлений резисторов именно из-за квадратичной связи напора и расхода.
