Проводник в электростатическом поле: распределение заряда

Если проводник поместить во внешнее электростатическое поле, свободные заряды внутри него почти мгновенно приходят в движение и перестраиваются по поверхности так, чтобы поле внутри самого проводника обратилось в ноль. Это перераспределение называют электростатической индукцией, а итоговую картину - распределением заряда по проводнику: где-то плотность выше, где-то ниже, а на части поверхности заряд может даже поменять знак, даже если весь проводник в сумме заряжен одноимённо. Разберём, откуда берётся это правило, как вывести формулу плотности для простейшего случая - шара во внешнем однородном поле - и как одна и та же логика объясняет эффект острия и работу электростатического экрана. Чтобы сразу увидеть, как поле, радиус шара и его собственный заряд меняют плотность на поверхности, покрутите калькулятор ниже.

Почему весь заряд проводника лежит на поверхности

В проводнике есть свободные носители заряда - электроны проводимости, которые могут перемещаться под действием сколь угодно малой силы. Если бы внутри проводника существовало ненулевое поле, оно немедленно двигало бы эти заряды, а значит, состояние не было бы равновесным. В электростатике равновесие как раз и означает, что заряды перестали перемещаться, поэтому единственная возможность - поле внутри проводника равно нулю. А раз поле нулевое, по теореме Гаусса для любой замкнутой поверхности внутри проводника суммарный заряд внутри неё тоже равен нулю. Отсюда следует ключевой вывод: избыточный заряд проводника не может находиться в его толще - он весь выталкивается на внешнюю поверхность, где перестраивается так, чтобы скомпенсировать любое внешнее поле изнутри материала.

Поле внутри проводника и у его поверхности

Есть два взаимосвязанных факта, которые стоит держать в голове одновременно. Во-первых, напряжённость поля внутри проводника всегда равна нулю в состоянии равновесия - это не зависит ни от формы проводника, ни от силы внешнего поля, ни от того, заряжен ли сам проводник. Во-вторых, поверхность проводника - эквипотенциальна: раз поля внутри нет, разность потенциалов между любыми двумя точками проводника тоже равна нулю. Из второго факта следует, что линии поля снаружи подходят к поверхности проводника строго перпендикулярно - будь у них касательная составляющая, она разгоняла бы заряды вдоль поверхности, а это противоречит равновесию.

Рассчитать для своей задачи

Сразу у поверхности снаружи связь между плотностью заряда $\sigma$ и напряжённостью поля жёсткая: $E = \sigma/\varepsilon_0$, где $\varepsilon_0$ - электрическая постоянная. Это вдвое больше, чем поле бесконечной заряженной плоскости с той же плотностью ($\sigma/2\varepsilon_0$) - разница в том, что у изолированной плоскости поле есть по обе стороны, а у проводника вся «половина» поля с внутренней стороны обнулена самим проводником, и снаружи остаётся полная напряжённость.

Как распределяется заряд: шар во внешнем однородном поле

Проще всего увидеть неравномерность распределения на примере проводящего шара радиусом $R$ с собственным зарядом $Q$, помещённого во внешнее однородное поле $E_0$ вдали от шара. Задача решается методом суперпозиции: реальное распределение заряда на шаре - это сумма двух вкладов.

Первый вклад - равномерный слой от собственного заряда шара, как если бы внешнего поля не было вовсе:

$\sigma_{\text{равн}} = \frac{Q}{4\pi R^2}.$

Второй вклад - наведённый слой, который возникает именно из-за внешнего поля. Его находят из условия, что суммарное поле внутри шара должно быть равно нулю: снаружи полю $E_0$ должно точно противостоять поле, создаваемое наведёнными зарядами. Решение этой задачи даёт распределение с косинусом угла $\theta$, отсчитываемого от направления $E_0$:

$\sigma_{\text{нав}}(\theta) = 3\varepsilon_0 E_0 \cos\theta.$

Складывая оба вклада, получаем главную формулу плотности заряда на поверхности шара:

$\sigma(\theta) = 3\varepsilon_0 E_0 \cos\theta + \frac{Q}{4\pi R^2}.$

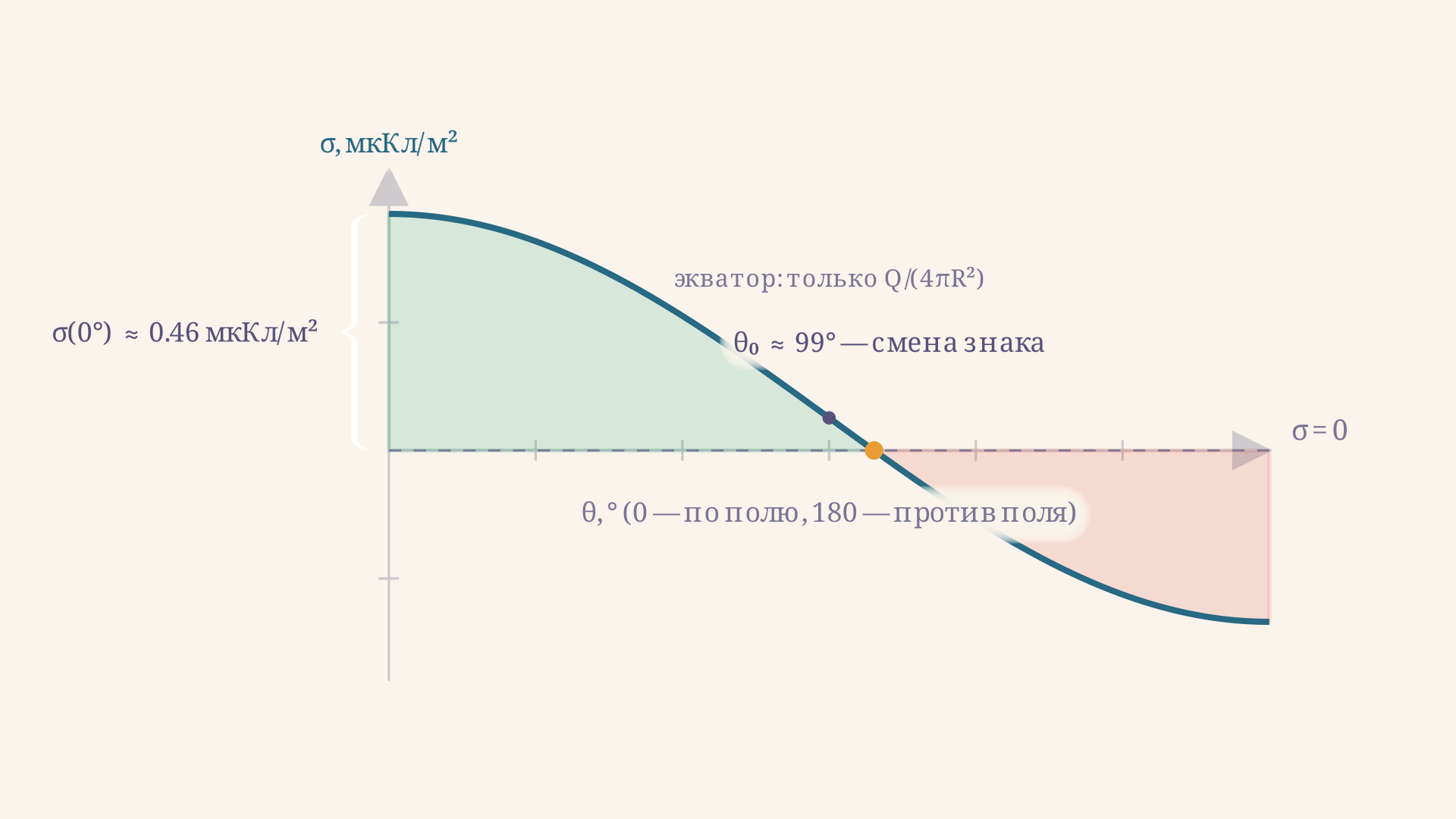

На полюсе $\theta = 0°$ (в направлении поля) плотность максимальна и положительна, на противоположном полюсе $\theta = 180°$ - минимальна и часто отрицательна, а на экваторе $\theta = 90°$ косинус обращается в ноль и остаётся только равномерный вклад от собственного заряда. Важное следствие: наведённая часть заряда (весь член с $\cos\theta$) в сумме по всей поверхности даёт ноль - она лишь перераспределяет уже имеющиеся заряды, не меняя полный заряд шара, который по-прежнему равен $Q$.

Возьмём конкретные числа: шар радиусом $R = 5$ см с зарядом $Q = 2$ нКл в поле $E_0 = 15$ кВ/м. Тогда $\sigma(0°) \approx 0{,}46$ мкКл/м², $\sigma(90°) \approx 0{,}06$ мкКл/м², а $\sigma(180°) \approx -0{,}33$ мкКл/м². Несмотря на то что шар в целом заряжен положительно, часть его поверхности, обращённая против поля, заряжена отрицательно - знак меняется примерно при $\theta \approx 99°$. Это яркий пример того, что «заряжен положительно» и «весь заряд положителен» - разные утверждения для проводника во внешнем поле.

Рассчитать для своей задачи

Плотность заряда и кривизна поверхности

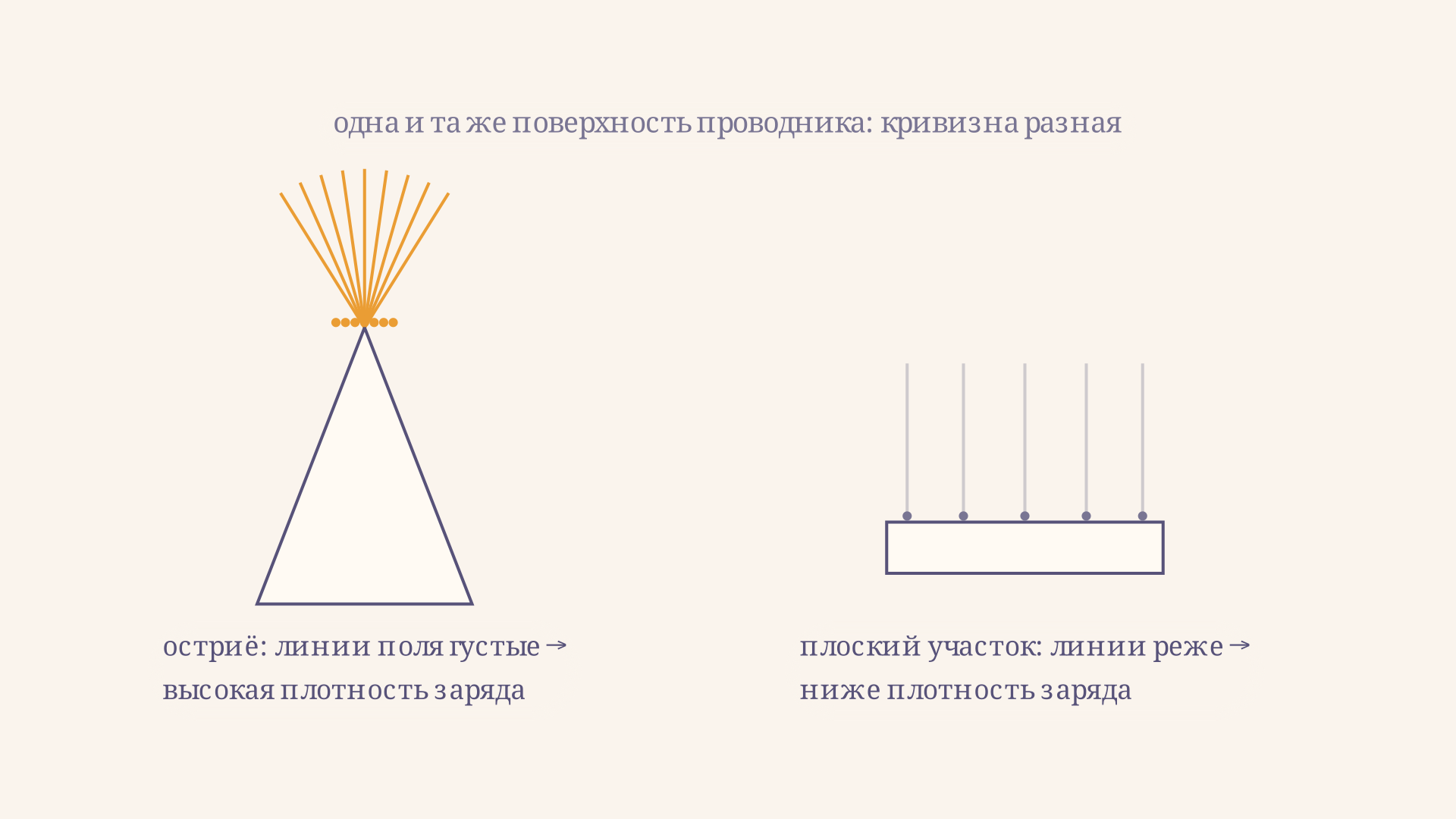

Формула для шара - частный случай более общего правила: чем сильнее изогнута поверхность проводника в данной точке (чем меньше радиус кривизны), тем выше там плотность поверхностного заряда. Именно поэтому у остриёв, углов и тонких выступов проводника плотность заряда резко возрастает по сравнению с плоскими или слабо изогнутыми участками. Физически это следствие того же условия эквипотенциальности: чтобы поверхность оставалась одним и тем же потенциалом при сильно разной кривизне, заряды на острых участках должны «упаковаться» плотнее - иначе вблизи острия потенциал спадал бы быстрее, чем на плоском участке, и равновесие нарушилось бы.

Рассчитать для своей задачи

Практическое следствие этого эффекта - работа молниеотвода: у его острого конца плотность заряда и напряжённость поля настолько велики, что воздух вблизи ионизируется раньше, чем в других местах, и разряд предпочитает именно этот путь. Тот же эффект - причина, по которой острые металлические детали при повышенном напряжении первыми дают коронный разряд, а инженеры-электрики специально скругляют края высоковольтных проводников, чтобы снизить локальную плотность заряда.

Полость в проводнике: экран Фарадея

Отдельный практически важный случай - проводник с полостью внутри, в которой нет зарядов. Если такой проводник поместить во внешнее электростатическое поле, поле внутри полости всё равно останется равным нулю, каким бы сильным ни было внешнее поле снаружи. Доказательство то же самое, что и для сплошного проводника: заряды на внешней поверхности проводника перестраиваются ровно так, чтобы обнулить поле во всей толще материала, включая границу полости, а раз на границе полости поле равно нулю и внутри полости нет источников заряда, то и во всей полости поле нулевое. На этом принципе работает электростатический экран, или клетка Фарадея: замкнутая проводящая оболочка защищает то, что внутри неё, от любых внешних электростатических полей независимо от их величины. Именно поэтому металлический корпус прибора экранирует чувствительную электронику, а салон автомобиля частично защищает пассажиров при ударе молнии в кузов.

Частые ошибки

• Считать, что заряд проводника размазан по всему объёму. В равновесии весь избыточный заряд лежит только на поверхности - это прямое следствие нулевого поля внутри.
• Путать плотность заряда на разных участках поверхности. Для несферического проводника (и даже для заряженного шара во внешнем поле) плотность не одинакова - её нужно связывать с локальной кривизной или явно решать граничную задачу.
• Забывать, что наведённый заряд в сумме равен нулю. Дипольный член $3\varepsilon_0 E_0\cos\theta$ перераспределяет заряд, но не добавляет и не убирает его - полный заряд проводника остаётся $Q$.
• Путать поле у поверхности проводника и поле бесконечной плоскости. У проводника $E = \sigma/\varepsilon_0$, у одиночной заряженной плоскости - вдвое меньше, $\sigma/2\varepsilon_0$.
• Считать, что полость с зарядом внутри тоже экранируется. Правило нулевого поля в полости работает, только если внутри полости нет собственных зарядов; заряд, помещённый в полость, создаёт поле и наводит заряды на её стенках.

FAQ

Почему поле внутри проводника равно нулю в электростатике? Потому что свободные заряды проводника перемещаются под действием любого, сколь угодно малого поля. Равновесие достигается только тогда, когда результирующее поле внутри проводника обратилось в ноль - иначе заряды продолжали бы двигаться.

Как найти поверхностную плотность заряда на проводящем шаре во внешнем поле? Нужно сложить равномерный вклад от собственного заряда $Q/(4\pi R^2)$ и наведённый вклад от внешнего поля $3\varepsilon_0 E_0\cos\theta$, где $\theta$ - угол от направления поля. Итоговая формула: $\sigma(\theta) = 3\varepsilon_0 E_0\cos\theta + Q/(4\pi R^2)$.

Почему на острых участках проводника плотность заряда выше? Чем меньше радиус кривизны поверхности, тем плотнее должны «упаковаться» заряды, чтобы вся поверхность оставалась эквипотенциальной. Отсюда - резкий рост плотности заряда и напряжённости поля у остриёв, что используется в молниеотводах.

Коротко

Во внешнем электростатическом поле заряд проводника перестраивается по поверхности так, чтобы поле внутри проводника всегда оставалось нулевым, а сама поверхность - эквипотенциальной. Для шара это распределение раскладывается на равномерный слой от собственного заряда $Q/(4\pi R^2)$ и наведённый слой $3\varepsilon_0 E_0\cos\theta$ от внешнего поля, который в сумме по поверхности даёт ноль. Плотность заряда растёт с уменьшением радиуса кривизны поверхности - отсюда эффект острия, а полость без собственных зарядов внутри проводника всегда защищена от внешнего поля, на чём и основана работа экрана Фарадея.
