Унификация и агрегатирование в стандартизации: суть, формулы

Унификация и агрегатирование - два родственных метода стандартизации, которые решают одну задачу: сократить бессмысленное разнообразие деталей, узлов и изделий, не потеряв в качестве и функциональности. Унификация приводит похожие детали и конструкции к минимально необходимому числу типоразмеров, а агрегатирование идёт дальше и собирает новые машины из готовых унифицированных сборочных единиц, как из конструктора. Оба метода считаются количественно: ниже разберём, как вывести коэффициент применяемости и коэффициент агрегатирования, что означают конкретные цифры для конструктора и производства и как эти показатели связаны между собой. Чтобы сразу почувствовать, как состав изделия превращается в проценты, покрути калькулятор ниже - он показывает обе шкалы и поток типоразмеров живьём, а дальше разберём каждую формулу строго.

Что такое унификация и агрегатирование

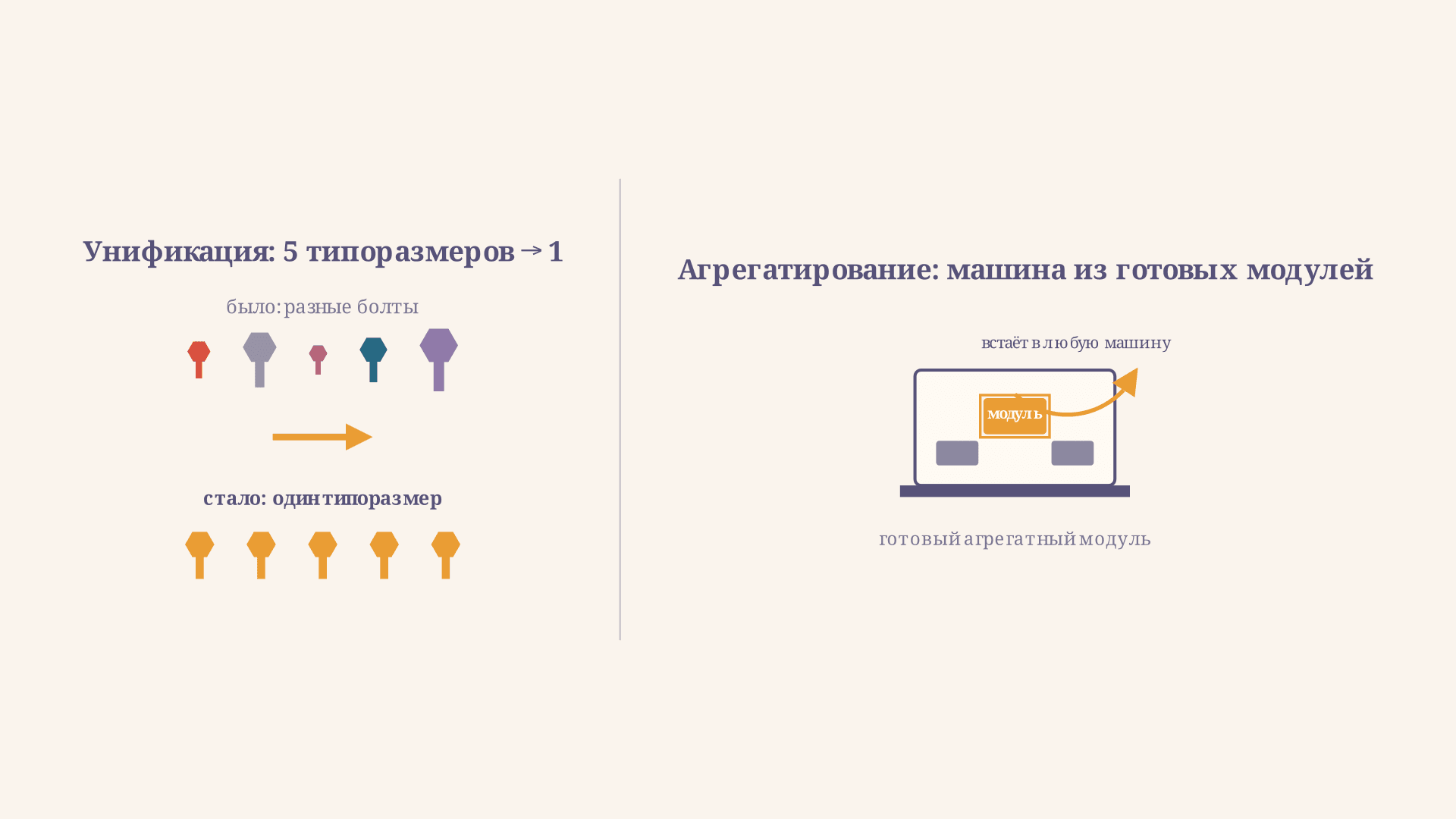

Унификация - это приведение изделий, составных частей и конструкторской документации к единообразию на основе установления рационального минимума разновидностей. Проще говоря, если пять разных станков используют пять разных болтов М10, унификация сводит их к одному типоразмеру, который применяется во всех пяти. Агрегатирование - метод конструирования, при котором машины и приборы создаются из ограниченного набора стандартных, взаимозаменяемых сборочных единиц (агрегатов), каждая из которых выполняет законченную функцию и может использоваться в разных изделиях без переработки. Различие удобно запомнить так: унификация работает на уровне деталей и типоразмеров, агрегатирование - на уровне целых узлов и функциональных модулей. Термины и показатели этих методов закреплены в ГОСТ 23945.0-80 и ГОСТ 23945.1-80.

Коэффициент применяемости: уровень унификации изделия

Главный показатель унификации конкретного изделия - коэффициент применяемости $K_{пр}$. Он отвечает на вопрос: какая доля составных частей изделия не разрабатывалась заново, а взята из уже существующего фонда (стандартных, покупных или унифицированных деталей других изделий предприятия).

$K_{пр} = \frac{n - n_о}{n} \cdot 100\%,$

где $n$ - общее число типоразмеров составных частей (деталей и сборочных единиц) изделия, а $n_о$ - число оригинальных типоразмеров, спроектированных впервые именно для этого изделия. Чем выше $K_{пр}$, тем меньше конструктору пришлось изобретать заново и тем дешевле производству держать номенклатуру заготовок, оснастки и запасных частей.

Рассчитать для своей задачи

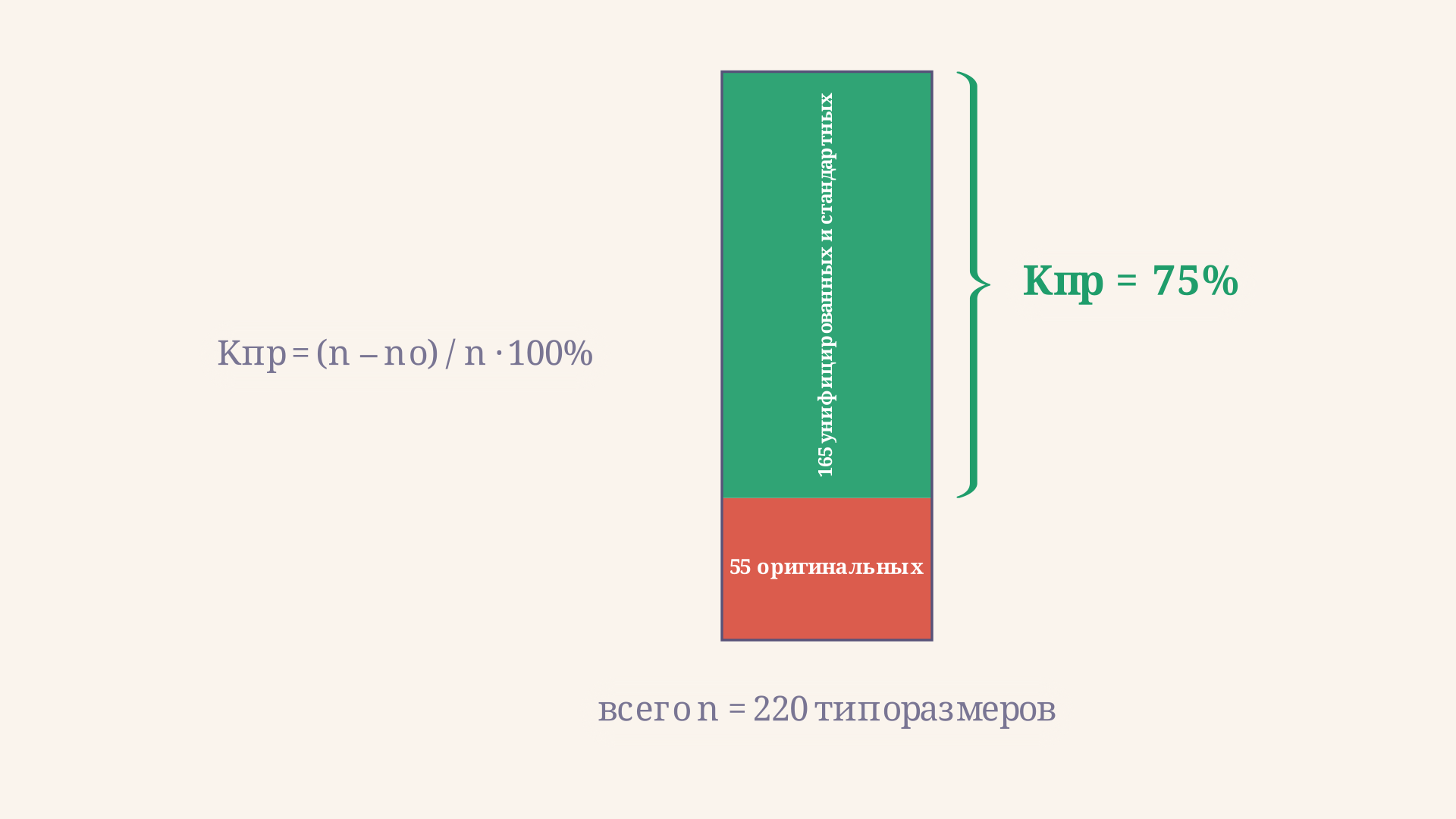

На схеме видно: чем длиннее зелёный сегмент (унифицированные и стандартные части), тем выше коэффициент применяемости и тем меньше красный сегмент оригинальных деталей, каждую из которых нужно спроектировать, изготовить оснастку и вести отдельно по складу.

Агрегатирование: сборка машин из унифицированных модулей

Агрегатирование раскрывает свой смысл там, где унификация деталей превращается в унификацию целых узлов. Идея в том, что сборочная единица - например, редуктор, шпиндельная бабка или гидроблок - проектируется один раз как самостоятельный агрегат с фиксированными присоединительными размерами, а дальше используется в разных машинах без переделки. Это резко снижает себестоимость разработки новой модели: вместо машины «с нуля» конструктор компонует уже готовые агрегаты и проектирует только то, что действительно уникально для нового изделия.

Рассчитать для своей задачи

Количественно уровень агрегатирования измеряют коэффициентом агрегатирования:

$K_{аг} = \frac{Q_{аг}}{Q} \cdot 100\%,$

где $Q$ - общее число сборочных единиц (узлов) в изделии, а $Q_{аг}$ - число из них, выполненных как самостоятельные унифицированные (агрегатные) сборочные единицы, годные для применения в других машинах. Если $K_{аг}$ высок, изделие легко модернизировать: достаточно заменить один агрегат на более мощный, не перепроектируя всю машину.

Параметрический ряд: унификация внутри семейства изделий

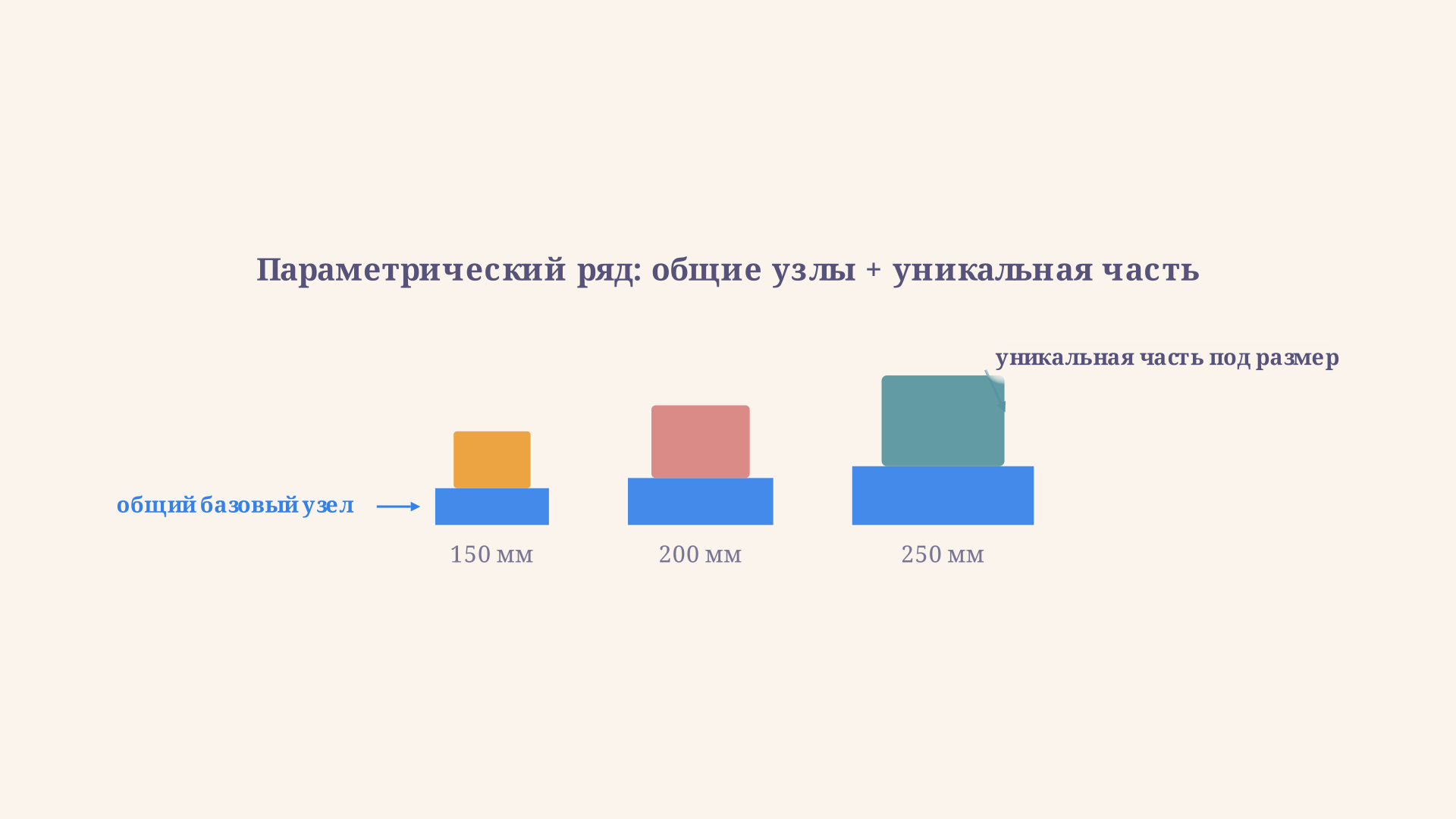

Унификация редко ограничивается одним изделием - чаще она работает внутри параметрического ряда: семейства машин одного назначения, но разной мощности, размера или производительности (например, ряд токарных станков с высотой центров 150, 200 и 250 мм). Задача конструктора - спроектировать ряд так, чтобы базовые узлы (станина, привод, система управления) были общими для всех членов ряда, а менялись только те части, что напрямую определяют параметр ряда.

Рассчитать для своей задачи

Чем больше общих узлов в ряду, тем выше межпроектная унификация: новую модель ряда можно выпустить, спроектировав только изменившуюся часть, а не всю машину заново. Это отдельный, более широкий уровень унификации по сравнению с $K_{пр}$ одного изделия - он считается по группе изделий, а не по одному.

Коэффициент повторяемости деталей

Кроме доли заимствованных типоразмеров важно знать, насколько часто одни и те же типоразмеры повторяются внутри самого изделия - это отдельный показатель, коэффициент повторяемости:

$K_{п} = \frac{n_{дет} - N_{тип}}{n_{дет}} \cdot 100\%,$

где $n_{дет}$ - общее число деталей в изделии с учётом повторов (например, 40 одинаковых болтов считаются как 40), а $N_{тип}$ - число различных типоразмеров среди них (те же 40 болтов одного типоразмера дают вклад 1 в $N_{тип}$). Высокий $K_{п}$ показывает, что изделие спроектировано экономно: конструктор не плодил близкие, но разные типоразмеры там, где мог обойтись одним.

Экономический эффект унификации и агрегатирования

Рост коэффициентов $K_{пр}$ и $K_{аг}$ напрямую снижает себестоимость на всех этапах жизненного цикла изделия. Меньше оригинальных типоразмеров - меньше чертежей, технологической оснастки и уникальных заготовок, а значит короче цикл подготовки производства. Меньше номенклатура деталей на складе - ниже затраты на хранение и логистику запасных частей, что особенно важно для сервисного обслуживания парка машин. Высокий $K_{аг}$ вдобавок упрощает ремонт: неисправный агрегат целиком меняется на исправный без разборки всей машины, а модернизация сводится к замене одного узла на более совершенный. Обратная сторона - избыточная унификация может утяжелить изделие (унифицированный узел рассчитан на худший случай применения) или ограничить оптимизацию под конкретную задачу, поэтому уровень унификации всегда выбирают как компромисс, а не гонятся за $K_{пр} = 100\%$.

Пример решения типовой задачи

Разберём стандартную формулировку: изделие содержит $n = 220$ типоразмеров деталей и сборочных единиц, из них $n_о = 55$ оригинальные. Отдельно известно, что из $Q = 18$ сборочных единиц изделия $Q_{аг} = 11$ выполнены как самостоятельные агрегатные модули. Нужно найти коэффициент применяемости и коэффициент агрегатирования.

Сначала коэффициент применяемости - доля неоригинальных типоразмеров:

$K_{пр} = \frac{220 - 55}{220} \cdot 100\% = \frac{165}{220} \cdot 100\% = 75\%.$

Теперь коэффициент агрегатирования - доля сборочных единиц, оформленных как самостоятельные агрегаты:

$K_{аг} = \frac{11}{18} \cdot 100\% \approx 61{,}1\%.$

Итог: три из четырёх типоразмеров изделия - унифицированные или стандартные, а почти две трети узлов можно снять и заменить как готовый агрегат. Оба калькулятора выше пересчитывают эти же числа мгновенно - попробуйте изменить состав изделия и посмотреть, как сдвигаются шкалы.

Частые ошибки

• Путать унификацию со стандартизацией. Стандартизация - более широкое понятие, установление норм и правил вообще; унификация - один из её методов, конкретно про сокращение разновидностей.
• Считать $n$ с повторами вместо типоразмеров. В формуле $K_{пр}$ $n$ - это число разных типоразмеров, а не общее число физических деталей на складе. Если посчитать с повторами, коэффициент окажется завышен.
• Путать $n_о$ и $n$ местами. В числителе стоит разность $n - n_о$ (неоригинальные), а не сам $n_о$. Перепутав, получают коэффициент оригинальности вместо коэффициента применяемости - это разные, хоть и связанные величины ($K_{пр} = 100\% -$ доля оригинальных).
• Забывать, что $K_{аг}$ считается по сборочным единицам, а не по деталям. Смешивать его числитель и знаменатель с $Q$ и $Q_{аг}$ из формулы $K_{пр}$ - типичная путаница на экзамене.
• Считать, что $K_{пр} = 100\%$ - всегда цель. Абсолютная унификация нередко невыгодна: часть узлов рациональнее спроектировать оригинально под конкретную задачу.

FAQ

Чем агрегатирование принципиально отличается от унификации? Унификация сокращает число разновидностей деталей и типоразмеров. Агрегатирование - следующий шаг: из уже унифицированных сборочных единиц (агрегатов) компонуют целые машины, причём каждый агрегат можно менять независимо от остальных.

Какой коэффициент применяемости считается хорошим? Единого порога нет - он зависит от отрасли и класса изделий, но для серийного машиностроения ориентируются на уровень около 70-80%: это даёт заметную экономию на подготовке производства, не жертвуя оптимальностью конструкции.

Можно ли повысить $K_{аг}$ без изменения $K_{пр}$? Да, это независимые показатели: $K_{пр}$ считается по типоразмерам деталей, $K_{аг}$ - по сборочным единицам. Можно перекомпоновать изделие из тех же деталей в более крупные унифицированные узлы, не меняя число оригинальных типоразмеров.

Коротко

Унификация сокращает разновидности деталей и типоразмеров до рационального минимума, а агрегатирование строит машины из готовых унифицированных сборочных единиц. Уровень унификации изделия измеряют коэффициентом применяемости $K_{пр} = (n - n_о)/n \cdot 100\%$, уровень агрегатирования - коэффициентом агрегатирования $K_{аг} = Q_{аг}/Q \cdot 100\%$, а частоту повторения одинаковых деталей внутри изделия - коэффициентом повторяемости $K_{п}$. Рост этих показателей снижает себестоимость проектирования, производства и обслуживания, но абсолютная унификация не всегда оптимальна - уровень выбирают как инженерный компромисс.
