Взаимная индукция двух катушек: согласное и встречное

Взаимная индукция - явление, при котором изменение тока в одной катушке наводит ЭДС в соседней катушке через общее магнитное поле. Именно оно лежит в основе трансформаторов, дросселей связи и катушек беспроводной зарядки. Но на практике катушки редко стоят порознь: их часто соединяют последовательно в одну цепь, и тут выясняется важная вещь - общая индуктивность такой цепи зависит не только от индуктивностей самих катушек, но и от того, как они намотаны друг относительно друга. Ниже разберём, что такое взаимная индукция двух катушек, чем отличается согласное включение от встречного, как найти ЭДС взаимной индукции и энергию связанных катушек и где студенты чаще всего путаются в задачах. Чтобы сразу почувствовать, как включение катушек меняет итоговую индуктивность, покрути калькулятор ниже: он пересчитывает взаимную индуктивность, полную индуктивность цепи, энергию и ЭДС для обоих вариантов сразу.

Что такое взаимная индукция двух катушек

Пусть рядом находятся две катушки. Ток $I_1$ в первой создаёт магнитное поле, часть линий которого пронизывает витки второй. Возникающее потокосцепление пропорционально току: $\Psi_{21} = M I_1$, где $M$ - взаимная индуктивность, измеряемая в генри (Гн). Если ток $I_1$ меняется во времени, меняется и поток через вторую катушку, а по закону Фарадея в ней наводится ЭДС - это и есть явление взаимной индукции. Коэффициент $M$ симметричен: неважно, какую катушку считать источником, $M_{12} = M_{21} = M$. Он зависит только от геометрии катушек, их взаимного расположения и среды между ними, но не от силы тока.

Коэффициент связи катушек

Взаимная индуктивность не может быть произвольно большой - она ограничена собственными индуктивностями катушек $L_1$ и $L_2$. Это ограничение выражает коэффициент связи:

$k = \frac{M}{\sqrt{L_1 L_2}}, \qquad 0 \le k \le 1.$

При $k = 1$ весь поток одной катушки пронизывает вторую (идеальная связь, как в трансформаторе с общим сердечником), при $k = 0$ катушки магнитно не связаны вовсе. У катушек на общем сердечнике $k$ обычно превышает 0,9, у разнесённых воздушных катушек - редко больше 0,5-0,6. Зная $k$ и собственные индуктивности, взаимную индуктивность находят обратной формулой $M = k\sqrt{L_1 L_2}$ - именно так её считает калькулятор выше.

Согласное и встречное включение катушек

Когда две катушки соединяют последовательно в одну цепь, полная индуктивность зависит не только от $L_1$, $L_2$ и $M$, но и от того, в какую сторону намотаны катушки друг относительно друга.

Рассчитать для своей задачи

При согласном включении (потоки катушек складываются) полная индуктивность равна:

$L_{согл} = L_1 + L_2 + 2M.$

При встречном включении (потоки катушек направлены навстречу друг другу) она меньше:

$L_{встр} = L_1 + L_2 - 2M.$

Разница между двумя случаями - ровно $4M$: $L_{согл} - L_{встр} = 4M$. Это не абстрактная алгебра, а реальный эффект: одни и те же катушки, соединённые в разном порядке, дают разную индуктивность цепи. Если случайно перепутать концы катушки при монтаже дросселя, вместо ожидаемого согласного включения получится встречное - и полная индуктивность окажется в разы меньше расчётной.

ЭДС взаимной индукции

Если ток в одной катушке меняется, во второй наводится ЭДС взаимной индукции:

$\varepsilon_2 = -M\,\frac{dI_1}{dt}.$

Знак минус - это правило Ленца: наведённая ЭДС противодействует изменению, которое её вызвало. Для синусоидального тока $I_1 = I_{max}\sin(2\pi f t)$ амплитуда ЭДС равна:

$\varepsilon_{2,max} = M\, I_{max}\, 2\pi f.$

ЭДС растёт с частотой и с силой связи между катушками, но не зависит от того, как катушки включены в цепь - согласное или встречное включение влияет на полную индуктивность цепи, а не на саму формулу взаимной индукции между отдельной парой катушек.

Как измерить взаимную индуктивность на опыте

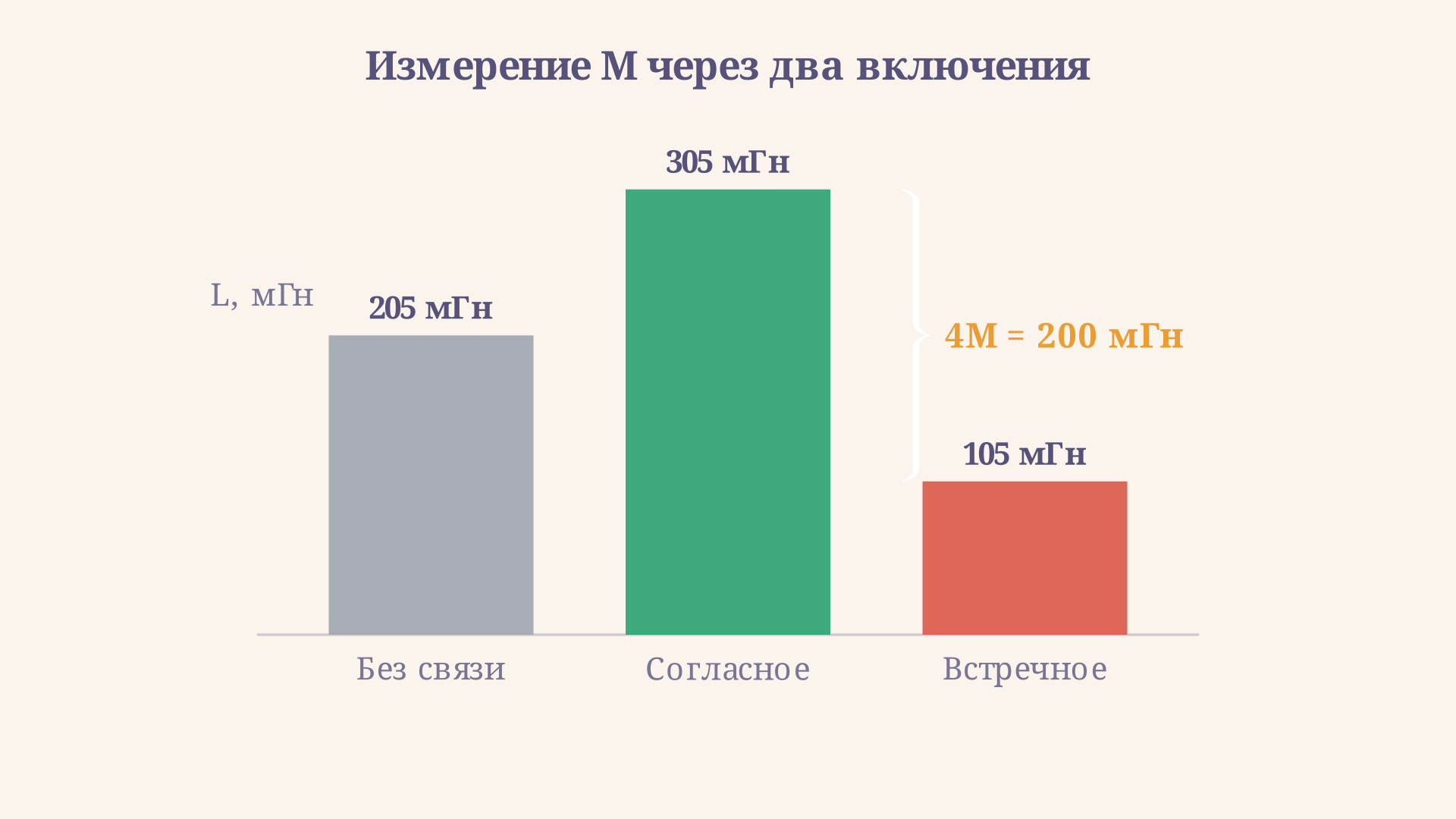

Формула из предыдущего раздела даёт удобный лабораторный приём: если измерить полную индуктивность цепи сначала при согласном, а потом при встречном включении, взаимную индуктивность можно найти без знания геометрии катушек вообще:

$M = \frac{L_{согл} - L_{встр}}{4}.$

Рассчитать для своей задачи

Метод удобен тем, что не требует знать ни число витков, ни площадь сечения катушек - достаточно двух измерений индуктивности мостом или измерителем LC на реальной, уже собранной цепи. Именно этот приём массово используют при настройке дросселей связи и проверке трансформаторов.

Энергия магнитно связанных катушек

Когда через обе катушки одновременно текут токи $I_1$ и $I_2$ (в частности, при последовательном соединении $I_1 = I_2 = I$), энергия магнитного поля системы равна:

$W = \frac12 L_1 I_1^2 + \frac12 L_2 I_2^2 \pm M I_1 I_2,$

где знак плюс отвечает согласному включению (взаимный вклад увеличивает энергию), а минус - встречному. Для последовательной цепи с общим током $I$ это выражение сворачивается в привычную форму $W = \tfrac12 L_{согл/встр} I^2$ - энергия цепи полностью определяется её полной индуктивностью, которая, как мы видели, зависит от способа включения. Именно поэтому согласно включённая пара катушек запасает при том же токе заметно больше энергии, чем встречно включённая.

Пример решения типовой задачи

Разберём стандартную постановку: две катушки с индуктивностями $L_1 = 125$ мГн и $L_2 = 80$ мГн имеют коэффициент связи $k = 0{,}5$. Катушки соединены последовательно согласно, по цепи течёт ток $I = 1$ А с частотой $f = 50$ Гц. Нужно найти взаимную индуктивность, полную индуктивность цепи, энергию и ЭДС.

Сначала взаимная индуктивность через коэффициент связи:

$M = k\sqrt{L_1 L_2} = 0{,}5\sqrt{125 \cdot 80} = 0{,}5\sqrt{10000} = 50\ \text{мГн}.$

Полная индуктивность при согласном включении:

$L_{согл} = L_1 + L_2 + 2M = 125 + 80 + 100 = 305\ \text{мГн}.$

Энергия цепи при токе 1 А:

$W = \frac12 L_{согл} I^2 = \frac12 \cdot 0{,}305 \cdot 1^2 \approx 0{,}1525\ \text{Дж} \approx 152{,}5\ \text{мДж}.$

Наконец, амплитуда ЭДС взаимной индукции между катушками:

$\varepsilon_{2,max} = M I 2\pi f = 0{,}05 \cdot 1 \cdot 2\pi\cdot50 \approx 15{,}71\ \text{В}.$

Для проверки: если бы те же катушки соединили встречно, полная индуктивность составила бы $L_{встр} = 125 + 80 - 100 = 105$ мГн, а энергия при том же токе упала бы до $\approx 52{,}5$ мДж - почти втрое меньше. Все эти цифры калькулятор выше пересчитывает мгновенно при изменении любого параметра.

Частые ошибки

• Путаница согласного и встречного включения. Согласное даёт $L_1+L_2+2M$ (больше суммы), встречное - $L_1+L_2-2M$ (меньше суммы). Перепутать знак - самая частая ошибка в задачах на последовательное соединение.
• Коэффициент связи больше единицы. Если $k = M/\sqrt{L_1 L_2} > 1$, значит, перепутаны единицы измерения или сама взаимная индуктивность найдена неверно: физически $k$ не может превышать 1.
• Забытый множитель 2 у M. В формулах полной индуктивности множитель у $M$ равен именно 2, а не 1 - вклад взаимной индукции считается один раз для каждой из двух катушек.
• Знак ЭДС и правило Ленца. В $\varepsilon_2 = -M\,dI_1/dt$ минус обязателен: наведённая ЭДС противодействует изменению тока, а не усиливает его.
• Игнорирование частоты в формуле ЭДС. Амплитуда ЭДС пропорциональна не самому току, а произведению тока на угловую частоту $2\pi f$ - для постоянного тока (f = 0) ЭДС взаимной индукции отсутствует, даже если $M$ велика.

FAQ

Чем отличается согласное включение катушек от встречного? При согласном включении магнитные потоки катушек складываются и полная индуктивность цепи равна $L_1+L_2+2M$, при встречном потоки направлены навстречу и индуктивность меньше: $L_1+L_2-2M$. Разница между ними равна $4M$.

Как найти взаимную индуктивность двух катушек, не зная их геометрии? Измерь полную индуктивность цепи сначала при согласном, потом при встречном включении и вычисли $M = (L_{согл} - L_{встр})/4$. Способ работает для любых катушек, если их можно физически переключить.

Зависит ли ЭДС взаимной индукции от способа соединения катушек? Нет. ЭДС взаимной индукции $\varepsilon_2 = -M\,dI_1/dt$ определяется только взаимной индуктивностью пары катушек и скоростью изменения тока. Согласное или встречное включение меняет полную индуктивность цепи, а не саму связь между катушками.

Коротко

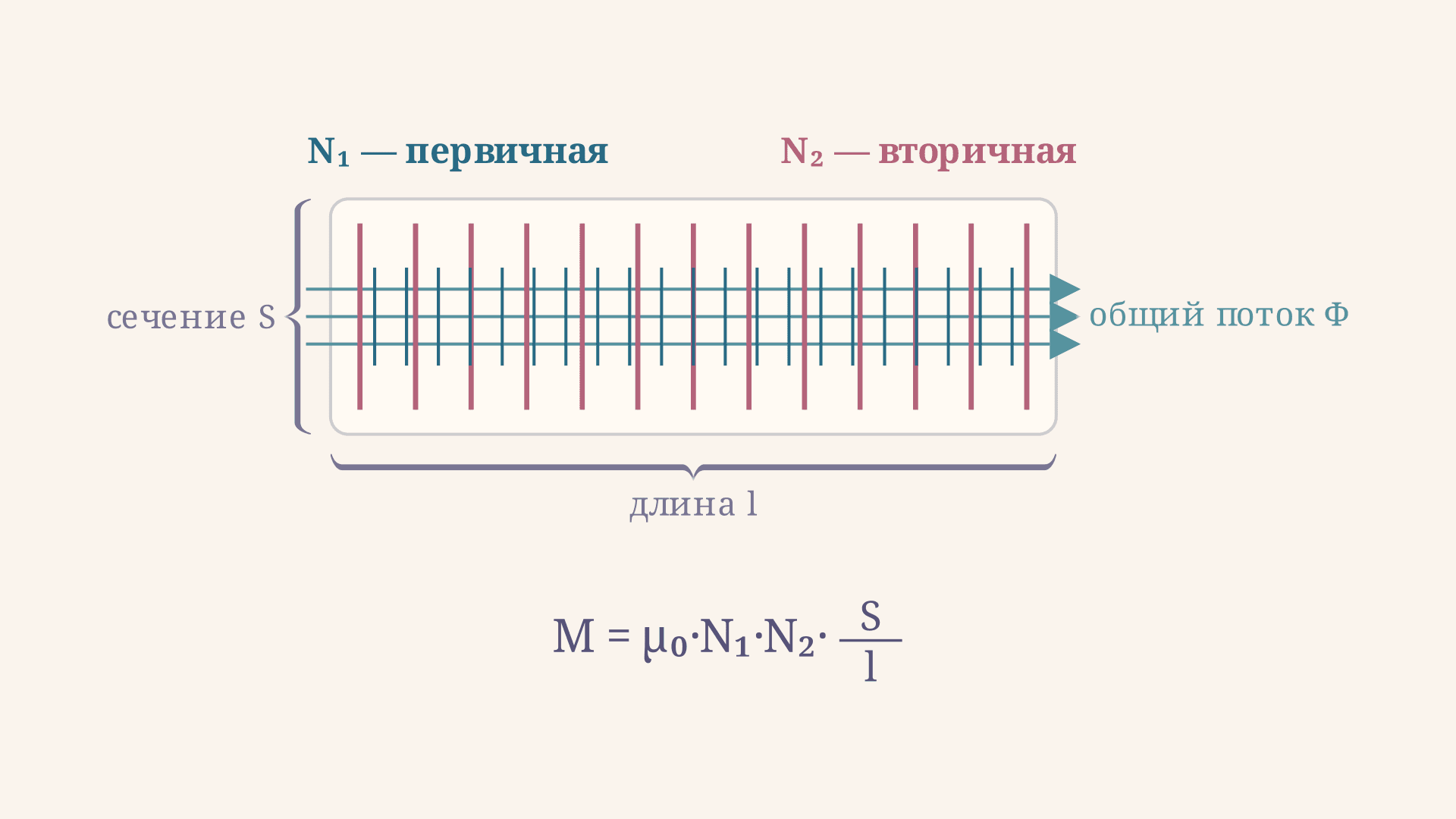

Взаимная индукция - явление, при котором ток в одной катушке наводит ЭДС в другой через общее магнитное поле: $\varepsilon_2 = -M\,dI_1/dt$, а взаимная индуктивность связана с собственными индуктивностями коэффициентом связи $k = M/\sqrt{L_1 L_2}$. При последовательном соединении катушек важно, согласное оно или встречное: полная индуктивность равна $L_1+L_2+2M$ в первом случае и $L_1+L_2-2M$ во втором, а энергия цепи $W = \tfrac12 L I^2$ меняется вместе с ней в разы. Разница $L_{согл}-L_{встр}=4M$ даёт удобный способ измерить взаимную индуктивность без знания геометрии катушек. Если нужен вывод самой формулы $M$ через число витков и площадь сечения для катушек на общем каркасе - это отдельный разбор: взаимная индуктивность двух катушек.
