Коэффициенты искажения в изометрии: 0,82 и приведённый k=1

Коэффициенты искажения в изометрии - это числа, которые показывают, во сколько раз укорачивается отрезок при переносе с реальной детали на аксонометрический чертёж вдоль каждой из трёх осей. Без них невозможно построить ни один изометрический вид: именно коэффициент связывает истинный размер детали с длиной, которую нужно отложить по оси на бумаге. В прямоугольной изометрии все три коэффициента равны, и здесь есть тонкость, которая путает студентов на первом курсе: помимо точного, «действительного» значения существует ещё и «приведённое», которым пользуются на практике почти всегда. Ниже разберём, откуда берутся оба числа, как они связаны и как быстро проверить расчёт для конкретной детали - калькулятор ниже строит проекцию сразу для обоих вариантов и показывает разницу в масштабе.

Что такое коэффициент искажения

Аксонометрическая проекция строится так: деталь проецируют на картинную плоскость параллельными лучами вместе с системой координатных осей $x, y, z$. При этом отрезок единичной длины на каждой оси проецируется в отрезок другой длины - именно отношение проекции к истинной длине и называют коэффициентом искажения по этой оси:

$k_x = \frac{|O'A'|}{|OA|}, \qquad k_y = \frac{|O'B'|}{|OB|}, \qquad k_z = \frac{|O'C'|}{|OC|},$

где $O'A'$, $O'B'$, $O'C'$ - длины проекций единичных отрезков по осям, а $OA$, $OB$, $OC$ - их истинные длины. Если коэффициент искажения по оси известен, то для перевода любого размера детали в размер на чертеже достаточно умножить его на этот коэффициент: $L' = k \cdot L$.

Теорема Польке и коэффициент 0,82

Для прямоугольной (ортогональной) аксонометрии - когда направление проецирования перпендикулярно картинной плоскости - справедлива основная теорема аксонометрии, которую в инженерной практике называют теоремой Польке:

$k_x^2 + k_y^2 + k_z^2 = 2.$

В изометрической проекции все три оси равноправны: угол между картинной плоскостью и каждой осью координат одинаков, поэтому и коэффициенты искажения по всем трём осям совпадают, $k_x = k_y = k_z = k$. Подставив это в теорему Польке, получаем:

$3k^2 = 2 \quad\Rightarrow\quad k = \sqrt{\frac{2}{3}} \approx 0{,}8165.$

Рассчитать для своей задачи

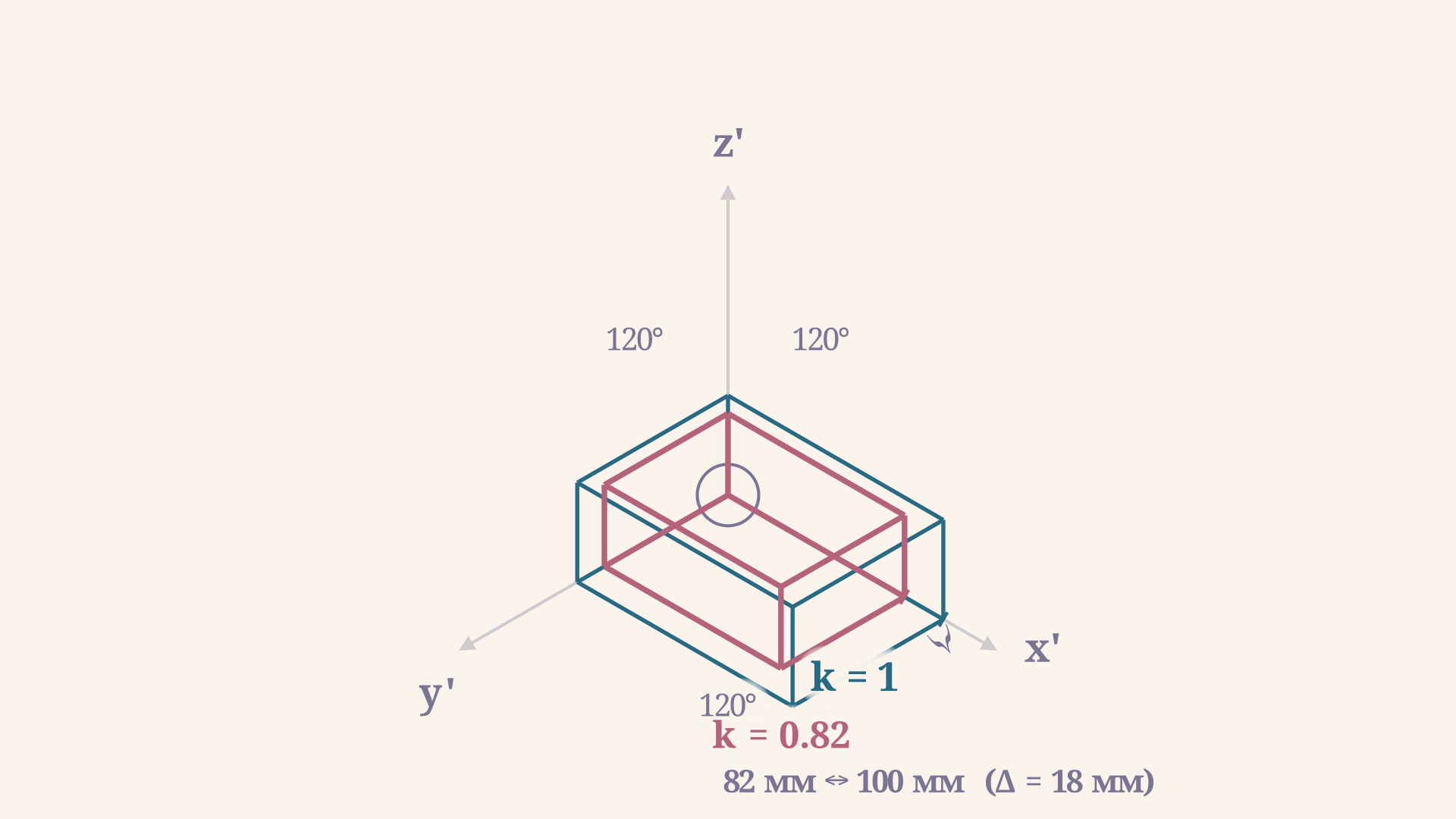

На практике это значение округляют до $k \approx 0{,}82$ - именно эту величину называют действительным коэффициентом искажения изометрии. Три оси $x'$, $y'$, $z'$ на чертеже располагают под углом $120°$ друг к другу: ось $x'$ идёт вправо-вниз под $30°$ к горизонтали, ось $y'$ - влево-вниз под тем же углом, ось $z'$ - строго вертикально вверх. Такое построение и есть стандартная изометрическая проекция, знакомая по любому учебнику черчения.

Зачем нужны приведённые коэффициенты

Умножать каждый размер детали на 0,82 при построении чертежа неудобно - это лишнее арифметическое действие на каждый штрих. Поэтому в инженерной практике повсеместно используют приведённые (упрощённые) коэффициенты искажения:

$k_x = k_y = k_z = 1.$

Это значит, что истинные размеры детали откладывают по аксонометрическим осям без всякого пересчёта - напрямую с чертежа или из размерной цепочки. Разумеется, если коэффициент увеличился с 0,82 до 1, то и всё изображение выросло - причём ровно во столько раз, во сколько увеличился коэффициент:

$q = \frac{k_{\text{привед}}}{k_{\text{действ}}} = \frac{1}{0{,}82} \approx 1{,}22.$

Изображение, построенное с приведёнными коэффициентами, крупнее «честной» изометрии примерно в 1,22 раза по каждому линейному размеру. Это не искажает форму детали и соотношение её размеров: коэффициент масштабирования одинаков по всем трём осям, поэтому пропорции остаются прежними, растёт только общий размер картинки. Именно поэтому в подавляющем большинстве чертежей, выполненных по ГОСТ 2.317-2011, используют именно приведённые коэффициенты - они дают более крупное и удобное для чтения изображение при той же простоте построения.

Рассчитать для своей задачи

Как перевести размер детали в размер на чертеже

Расчёт всегда сводится к одному умножению. Пусть истинный размер грани детали вдоль оси $x$ равен $L$. Тогда:

• при действительных коэффициентах длина на чертеже: $L'_{\text{действ}} = 0{,}82 \cdot L$;
• при приведённых коэффициентах длина на чертеже: $L'_{\text{привед}} = 1 \cdot L = L$.

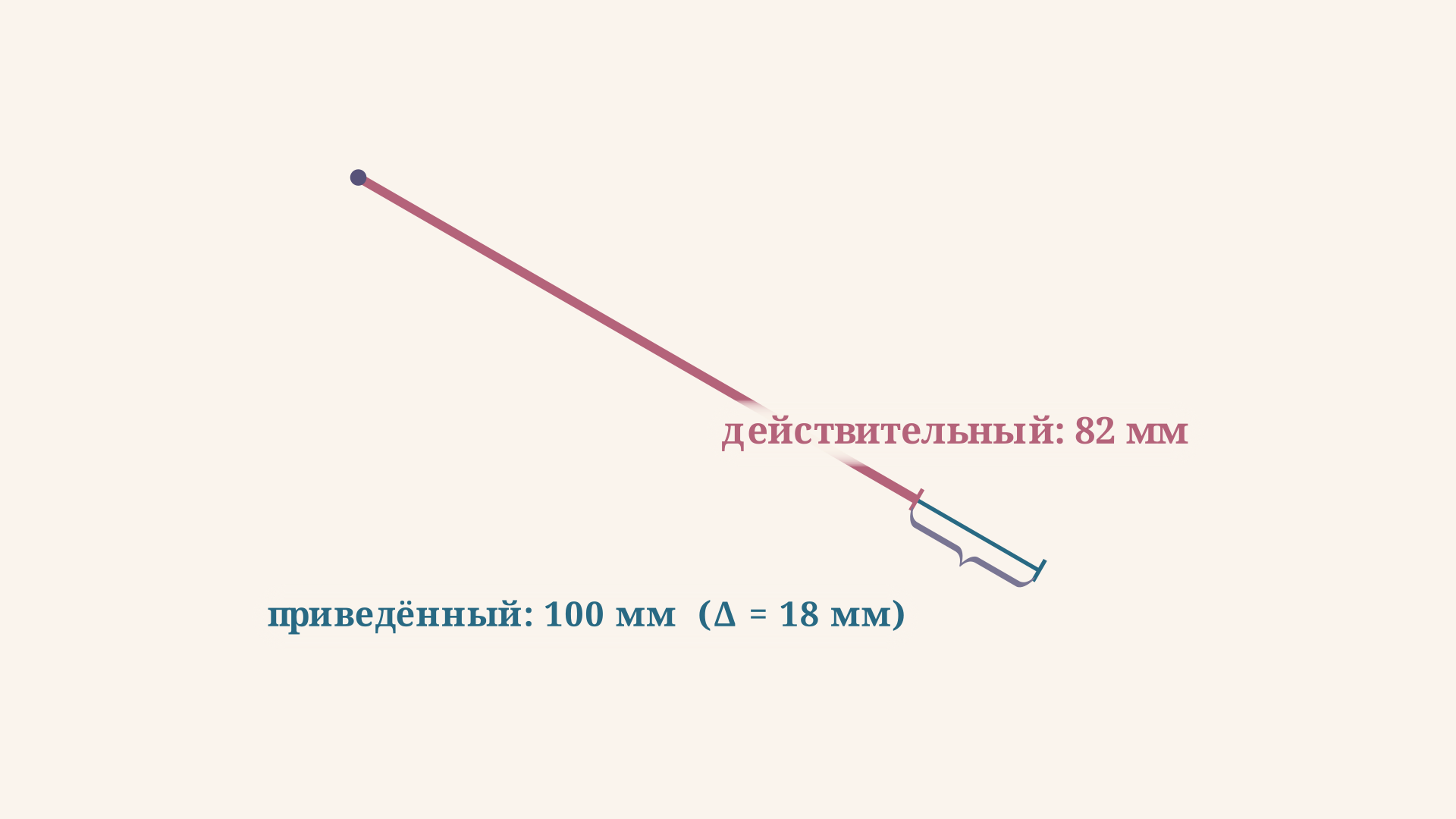

Например, если ребро детали вдоль оси $z$ равно $L = 60$ мм, то по действительному коэффициенту на чертеже отложат $60 \cdot 0{,}82 = 49{,}2$ мм, а по приведённому - все те же $60$ мм без изменений. Разница в 10,8 мм на первый взгляд кажется мелочью, но именно она отвечает за то, что размер приведённого изображения детали крупнее в 1,22 раза сразу по всем трём измерениям. Проверить это для собственных размеров детали удобно на калькуляторе выше: переключатель режима строит либо только действительную, либо только приведённую, либо сразу обе проекции из одного угла - так разница в масштабе видна напрямую, ребро к ребру.

Изометрия против диметрии: почему коэффициенты разные

Стоит отдельно отметить, чем прямоугольная изометрия отличается от прямоугольной диметрии по коэффициентам искажения. В диметрической проекции ось $y$ наклонена к картинной плоскости иначе, чем оси $x$ и $z$, поэтому равенства всех трёх коэффициентов уже нет:

$k_x = k_z, \qquad k_y = \tfrac{1}{2}k_x, \qquad 2k_x^2 + k_y^2 = 2.$

Отсюда получают действительные коэффициенты диметрии $k_x = k_z \approx 0{,}94$, $k_y \approx 0{,}47$, а приведённые - $k_x = k_z = 1$, $k_y = 0{,}5$. Сравнение полезно держать в голове: в изометрии «работают» все три оси одинаково, поэтому она даёт более естественную, симметричную картинку детали, а диметрия зрительно «сплющивает» изображение вдоль оси $y$ - зато иногда удобнее показывает внутренние элементы, вытянутые вдоль глубины.

Пример решения типовой задачи

Деталь - прямоугольный параллелепипед с истинными размерами $a = 100$ мм (по $x$), $b = 70$ мм (по $y$), $c = 40$ мм (по $z$). Нужно найти размеры рёбер на изометрическом чертеже для обоих вариантов коэффициентов.

Для действительных коэффициентов ($k = 0{,}82$) умножаем каждый размер:

$a' = 100 \cdot 0{,}82 = 82 \text{ мм}, \quad b' = 70 \cdot 0{,}82 = 57{,}4 \text{ мм}, \quad c' = 40 \cdot 0{,}82 = 32{,}8 \text{ мм}.$

Для приведённых коэффициентов ($k = 1$) размеры просто переносят без изменений:

$a' = 100 \text{ мм}, \quad b' = 70 \text{ мм}, \quad c' = 40 \text{ мм}.$

Проверка масштаба: отношение приведённого ребра к действительному для любой оси одинаково и равно $100/82 \approx 1{,}22$ - именно так и должно быть, поскольку коэффициент масштабирования один и тот же по всем трём осям. Если у вас получилось разное отношение для разных осей - где-то в расчёте ошибка.

Рассчитать для своей задачи

Частые ошибки

• Использование 0,82 вместо 1 на реальном чертеже. Учебные задачи часто просят найти именно действительный коэффициент - для понимания теории. Но реальные чертежи по ГОСТ строят с приведёнными коэффициентами (k=1), и путать эти два режима в производственной документации нельзя.
• Забытое округление. Точное значение $\sqrt{2/3} \approx 0{,}8165$ округляют до $0{,}82$ - это принятая инженерная практика, а не ошибка вычисления, но в строгих задачах стоит показывать оба числа.
• Неверный масштабный коэффициент. Множитель для перехода от действительного изображения к приведённому - это $1/0{,}82 \approx 1{,}22$, а не $0{,}82$ и не $1{,}2$: частая арифметическая опечатка, которая потом искажает все остальные размеры.
• Применение изометрических коэффициентов к диметрии. В диметрии равны только два коэффициента из трёх ($k_x = k_z$), третий ($k_y$) вдвое меньше - подставлять сюда «единый» изометрический коэффициент 0,82 нельзя.
• Путаница осей на чертеже. Ось $z'$ всегда вертикальна, а $x'$ и $y'$ расходятся симметрично на 30° от горизонтали в разные стороны - перепутанная ориентация осей меняет вид детали до неузнаваемости, хотя коэффициенты остаются верными.

FAQ

Почему коэффициент искажения изометрии равен именно 0,82? Он выводится из теоремы Польке для прямоугольной аксонометрии $k_x^2+k_y^2+k_z^2=2$. Поскольку в изометрии все три коэффициента равны, получаем $3k^2=2$, откуда $k=\sqrt{2/3}\approx0{,}8165$, что на практике округляют до 0,82.

Можно ли использовать коэффициент 1 вместо 0,82 при построении реального чертежа? Да, это стандартная практика - приведённые коэффициенты $k_x=k_y=k_z=1$ приняты в ГОСТ 2.317-2011 именно для упрощения построения. Изображение получается крупнее в 1,22 раза, но пропорции детали не искажаются.

Отличаются ли коэффициенты искажения для разных деталей? Нет, коэффициенты искажения зависят только от вида проекции (изометрия, диметрия) и ориентации осей относительно картинной плоскости, а не от формы или размеров конкретной детали - для любой детали в изометрии действительный коэффициент один и тот же, 0,82.

Коротко

Коэффициент искажения изометрии показывает, во сколько раз укорачивается отрезок при проецировании на картинную плоскость. Из теоремы Польке для прямоугольной изометрии выводится действительное значение $k=\sqrt{2/3}\approx0{,}82$, одинаковое по всем трём осям. На практике используют приведённые коэффициенты $k=1$, которые упрощают построение и дают изображение крупнее в $1/0{,}82\approx1{,}22$ раза - без искажения пропорций детали. Умение быстро переключаться между этими двумя вариантами и не путать их с коэффициентами диметрии - основа построения любого правильного аксонометрического чертежа.
