Линия пересечения плоскостей: метод следов

Линия пересечения двух плоскостей общего положения - прямая, которая одновременно принадлежит обеим плоскостям и не параллельна ни одной из плоскостей проекций. На эпюре Монжа её строят не сразу целиком, а через две вспомогательные точки: каждая находится там, где одноимённые следы плоскостей пересекаются в своей плоскости проекций. Дальше эти точки просто соединяют - и получают сразу обе проекции искомой прямой. Ниже разберём, что такое след плоскости и точка схода, выведем формулы метода двух точек, разберём числовой пример и посмотрим на калькулятор, который строит эпюр по вашим следам в реальном времени.

Плоскость общего положения и её следы

Плоскостью общего положения называют плоскость, которая не параллельна и не перпендикулярна ни одной из плоскостей проекций $\pi_1$ (горизонтальной), $\pi_2$ (фронтальной) и $\pi_3$ (профильной). Такая плоскость пересекает все три плоскости проекций по трём прямым - следам: горизонтальному $h_0$, фронтальному $f_0$ и профильному $p_0$. Для метода двух точек хватает первых двух.

Ключевое свойство следов одной плоскости: они пересекаются в одной точке на оси $OX$ - точке схода $P_x$. Это не совпадение, а следствие геометрии: точка схода лежит одновременно в $\pi_1$ и в $\pi_2$, то есть на оси $OX$, и одновременно принадлежит плоскости - а значит, обязана лежать и на $h_0$, и на $f_0$. Поэтому плоскость общего положения удобно задавать именно точкой схода $P_x$ и двумя наклонами следов относительно оси: $k_h$ для горизонтального следа и $k_f$ для фронтального.

Метод двух точек: как найти линию пересечения по следам

Пусть плоскость $\alpha$ задана точкой схода $P_{x\alpha}$ и наклонами $k_{h\alpha}$, $k_{f\alpha}$, а плоскость $\beta$ - точкой $P_{x\beta}$ и наклонами $k_{h\beta}$, $k_{f\beta}$. Следы как функции координаты $x$ вдоль оси записываются так:

$h_{0\alpha}(x) = k_{h\alpha}(x - P_{x\alpha}), \qquad f_{0\alpha}(x) = k_{f\alpha}(x - P_{x\alpha}),$

и аналогично для $\beta$. Идея метода: раз обе точки пересечения одноимённых следов лежат сразу в двух плоскостях, они автоматически принадлежат линии их пересечения.

Рассчитать для своей задачи

Точка M - пересечение горизонтальных следов $h_{0\alpha}$ и $h_{0\beta}$. Она лежит в горизонтальной плоскости проекций, поэтому её фронтальная проекция $M_2$ автоматически попадает на ось $OX$ прямо под (или над) $M_1$:

$M_x = \frac{k_{h\alpha} P_{x\alpha} - k_{h\beta} P_{x\beta}}{k_{h\alpha} - k_{h\beta}}, \qquad M_y = k_{h\alpha}(M_x - P_{x\alpha}).$

Точка N - пересечение фронтальных следов $f_{0\alpha}$ и $f_{0\beta}$. Она лежит во фронтальной плоскости проекций, и её горизонтальная проекция $N_1$ так же ложится на ось:

$N_x = \frac{k_{f\alpha} P_{x\alpha} - k_{f\beta} P_{x\beta}}{k_{f\alpha} - k_{f\beta}}, \qquad N_y = k_{f\alpha}(N_x - P_{x\alpha}).$

Осталось соединить проекции: горизонтальная проекция линии пересечения проходит через $M_1(M_x, M_y)$ и $N_1(N_x, 0)$, а фронтальная - через $M_2(M_x, 0)$ и $N_2(N_x, N_y)$. Формулы симметричны для горизонтальных и фронтальных следов - это одна и та же процедура пересечения двух прямых, применённая дважды к разным парам линий.

Пример решения по числовым данным

Возьмём плоскость $\alpha$ с точкой схода $P_{x\alpha} = -50$, наклоном горизонтального следа $k_{h\alpha} = -1$ и наклоном фронтального следа $k_{f\alpha} = 2/3$. Плоскость $\beta$ задана точкой схода $P_{x\beta} = 30$, наклонами $k_{h\beta} = 0{,}6$ и $k_{f\beta} = -2$ - это ровно те значения, которые стоят по умолчанию в калькуляторе выше.

Считаем точку M по формуле метода двух точек:

$M_x = \frac{(-1)\cdot(-50) - 0{,}6\cdot 30}{-1 - 0{,}6} = \frac{50 - 18}{-1{,}6} = -20, \qquad M_y = -1\cdot(-20 - (-50)) = -30.$

Аналогично для N:

$N_x = \frac{\tfrac{2}{3}\cdot(-50) - (-2)\cdot 30}{\tfrac{2}{3} - (-2)} = \frac{-33{,}33 + 60}{2{,}667} = 10, \qquad N_y = \tfrac{2}{3}\cdot(10 - (-50)) = 40.$

Получили $M(-20; -30)$ и $N(10; 40)$. Горизонтальная проекция линии пересечения проходит через $M_1(-20; -30)$ и $N_1(10; 0)$ - это прямая $y = x - 10$. Фронтальная проекция проходит через $M_2(-20; 0)$ и $N_2(10; 40)$ - прямая $y = \tfrac{4}{3}(x + 20)$. Подставьте эти же шесть чисел в калькулятор выше - точки M, N и обе линии на эпюре встанут ровно в эти позиции, что удобно для самопроверки домашней задачи.

Линии проекционной связи и проверка построения

Рассчитать для своей задачи

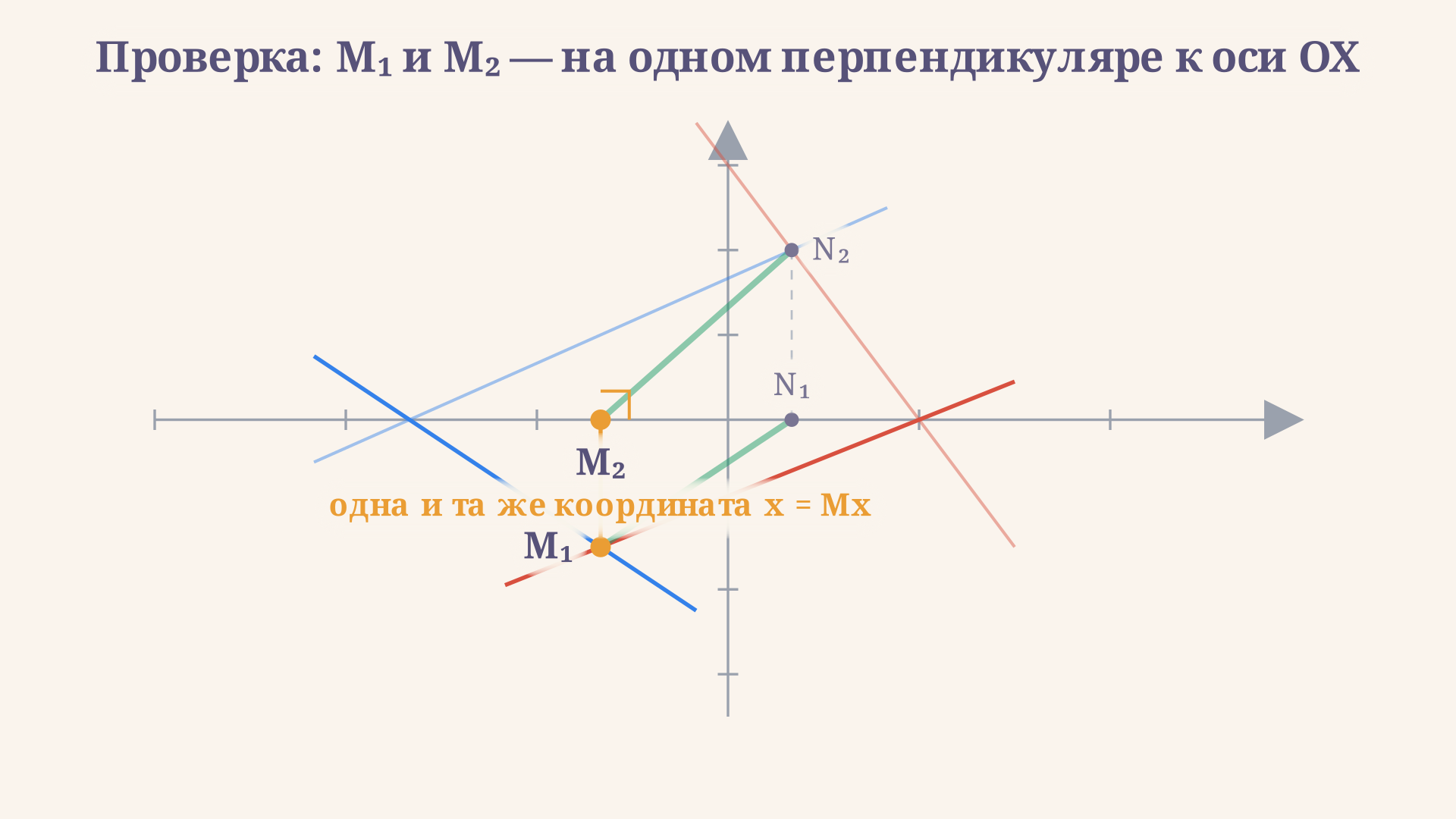

Главная самопроверка метода - линия проекционной связи. Раз $M_1$ и $M_2$ - проекции одной и той же точки пространства, они обязаны лежать на одном перпендикуляре к оси $OX$: у обеих одна и та же координата $x = M_x$. То же самое верно для пары $N_1$ и $N_2$: одна координата $x = N_x$. Если при построении на бумаге перпендикуляр не проходит строго через обе точки - где-то ошибка в переносе координаты, и её стоит найти раньше, чем проводить итоговую прямую. Эта проверка бесплатна и не требует пересчёта: достаточно приложить угольник к оси.

Метод вспомогательных плоскостей-посредников

Если плоскости заданы не следами, а тремя точками каждая (типичная формулировка в задачниках), следы сначала находят построением, либо используют более общий метод - способ вспомогательных секущих плоскостей-посредников. Через обе заданные плоскости $\alpha$ и $\beta$ проводят одну и ту же вспомогательную плоскость уровня (обычно горизонтальную, на произвольной высоте). Она пересекает $\alpha$ по одной прямой, а $\beta$ - по другой; эти две прямые лежат в одной вспомогательной плоскости, поэтому обязательно пересекаются - и точка их пересечения принадлежит сразу $\alpha$ и $\beta$, то есть лежит на искомой линии. Повторив построение со второй вспомогательной плоскостью на другой высоте, получают вторую точку, и через обе точки проводят прямую. Метод посредников универсален: он работает и когда следы неудобны (уходят далеко за рамки чертежа), и когда плоскости заданы не следами, а произвольным набором точек или прямых.

Частые ошибки

• Перепутанная пара следов. Точку M ищут по фронтальным следам вместо горизонтальных (или наоборот). Правило простое: M - от следов той плоскости проекций, куда переносится ЕЁ ЖЕ проекция без изменений (горизонтальные следы → горизонтальная проекция M), а на другую проекцию точка ложится на ось.
• Забытая точка схода. Если наклоны следов заданы, а точка схода не совпадает у обеих следов одной плоскости - на эпюре следы просто не встретятся в одной точке оси, и вся конструкция развалится. Точка схода - общий параметр для $h_0$ и $f_0$ одной плоскости.
• Соединение проекций M и N напрямую. Нельзя проводить прямую через $M_1$ и $N_2$ - это точки из разных проекций одной и той же прямой в пространстве, а не две точки одной проекции. Каждую проекцию линии пересечения строят отдельно: $M_1N_1$ и $M_2N_2$.
• Параллельные одноимённые следы. Если $k_{h\alpha} = k_{h\beta}$, точка M уходит в бесконечность - горизонтальные следы параллельны, а линия пересечения плоскостей параллельна плоскости $\pi_1$. Это не ошибка построения, а особый случай, который стоит опознать заранее по совпадению наклонов.
• Потеря линии проекционной связи как проверки. Многие студенты проводят итоговую прямую, не сверив, что $M_1$ и $M_2$ (а также $N_1$ и $N_2$) лежат на одном перпендикуляре к оси - а ведь это самый быстрый способ поймать арифметическую ошибку до сдачи работы.

FAQ

Что делать, если следы плоскостей не пересекаются в пределах чертежа? Продлить следы за пределы видимой рамки - они прямые бесконечной длины, чертёж лишь показывает их фрагмент. Если после продления пересечения всё равно нет - следы параллельны, и это особый случай (линия пересечения плоскостей параллельна соответствующей плоскости проекций).

Можно ли найти линию пересечения плоскостей, если они заданы не следами, а тремя точками? Да, двумя способами: перевести обе плоскости в задание следами (через точки пересечения прямых плоскости с плоскостями проекций) и применить метод двух точек, либо сразу использовать метод вспомогательных секущих плоскостей-посредников - он не требует построения следов.

Как убедиться, что прямая действительно принадлежит обеим плоскостям? Проверить, что обе найденные точки (M и N) лежат в каждой из плоскостей - по построению это гарантировано, так как M получена из следов обеих плоскостей на $\pi_1$, а N - из следов обеих плоскостей на $\pi_2$. Дополнительно можно взять любую третью точку на построенной прямой и проверить её принадлежность обеим плоскостям через координатные уравнения.

Коротко

Линия пересечения двух плоскостей общего положения строится через две вспомогательные точки: M - пересечение горизонтальных следов, N - пересечение фронтальных следов. Формулы для обеих точек одинаковы по структуре: $M_x = \dfrac{k_{h\alpha}P_{x\alpha} - k_{h\beta}P_{x\beta}}{k_{h\alpha}-k_{h\beta}}$ и аналогично для N с фронтальными величинами. Горизонтальная проекция искомой прямой проходит через $M_1$ и $N_1$, фронтальная - через $M_2$ и $N_2$, а линии проекционной связи между одноимёнными точками служат бесплатной проверкой построения. Если следы неудобны или плоскости заданы точками, тот же результат даёт метод вспомогательных секущих плоскостей-посредников.
