Сопряжение окружностей дугой: построение и формулы

Сопряжение двух окружностей дугой заданного радиуса - одна из базовых задач начертательной геометрии и черчения: нужно построить плавный переход от одной окружности к другой так, чтобы в точках стыка не было излома. Такая задача встречается всюду, где линия детали должна огибать два круглых элемента без острых углов - от контура шкива до кулачка или корпуса прибора. Ниже разберём, чем отличаются внешнее, внутреннее и смешанное сопряжение, как найти центр сопрягающей дуги методом засечек и где чаще всего ошибаются студенты. Чтобы сразу увидеть, как меняется построение при разных радиусах и расстоянии между центрами, покрути калькулятор ниже - он строит схему и вспомогательные окружности метода засечек в реальном времени.

Что такое сопряжение окружностей дугой

Сопряжением называют плавный переход одной линии в другую без излома - в точке сопряжения касательные к обеим линиям совпадают. Если сопрягаются две окружности радиусами $R_1$ и $R_2$ с центрами $O_1$ и $O_2$, третья дуга радиуса $R_3$ строится так, чтобы касаться обеих окружностей: в точках касания $T_1$ и $T_2$ дуга и окружность имеют общую касательную. Это условие равносильно тому, что в точке касания центры обеих кривых и сама точка лежат на одной прямой - именно на этом факте строится вся геометрическая конструкция.

Три типа сопряжения

В зависимости от взаимного расположения дуги и окружностей различают три случая:

• Внешнее сопряжение. Дуга огибает обе окружности снаружи, они целиком лежат вне дуги - как галтель, плавно соединяющая два выступающих круглых элемента.
• Внутреннее сопряжение. Обе окружности лежат внутри дуги - дуга словно охватывает их, например при построении корпуса, обрамляющего два отверстия.
• Смешанное сопряжение. Одна окружность лежит снаружи дуги, а другая - внутри неё. Такой случай возникает, когда сопрягаемые элементы расположены несимметрично относительно дуги.

Тип сопряжения определяет знаки в формулах для центра дуги - это разберём в следующем разделе.

Метод засечек: как найти центр сопрягающей дуги

Центр дуги $O_3$ должен находиться на расстоянии $R_3$ от обеих точек касания, а значит - на определённом расстоянии от центров $O_1$ и $O_2$. Если дуга касается окружности радиуса $R_1$ снаружи (окружность и дуга расходятся в разные стороны от точки касания), расстояние между центрами равно сумме радиусов:

$a = O_1O_3 = R_3 + R_1.$

Если же дуга охватывает окружность изнутри (окружность лежит внутри дуги), расстояние равно разности радиусов:

$a = O_1O_3 = R_3 - R_1.$

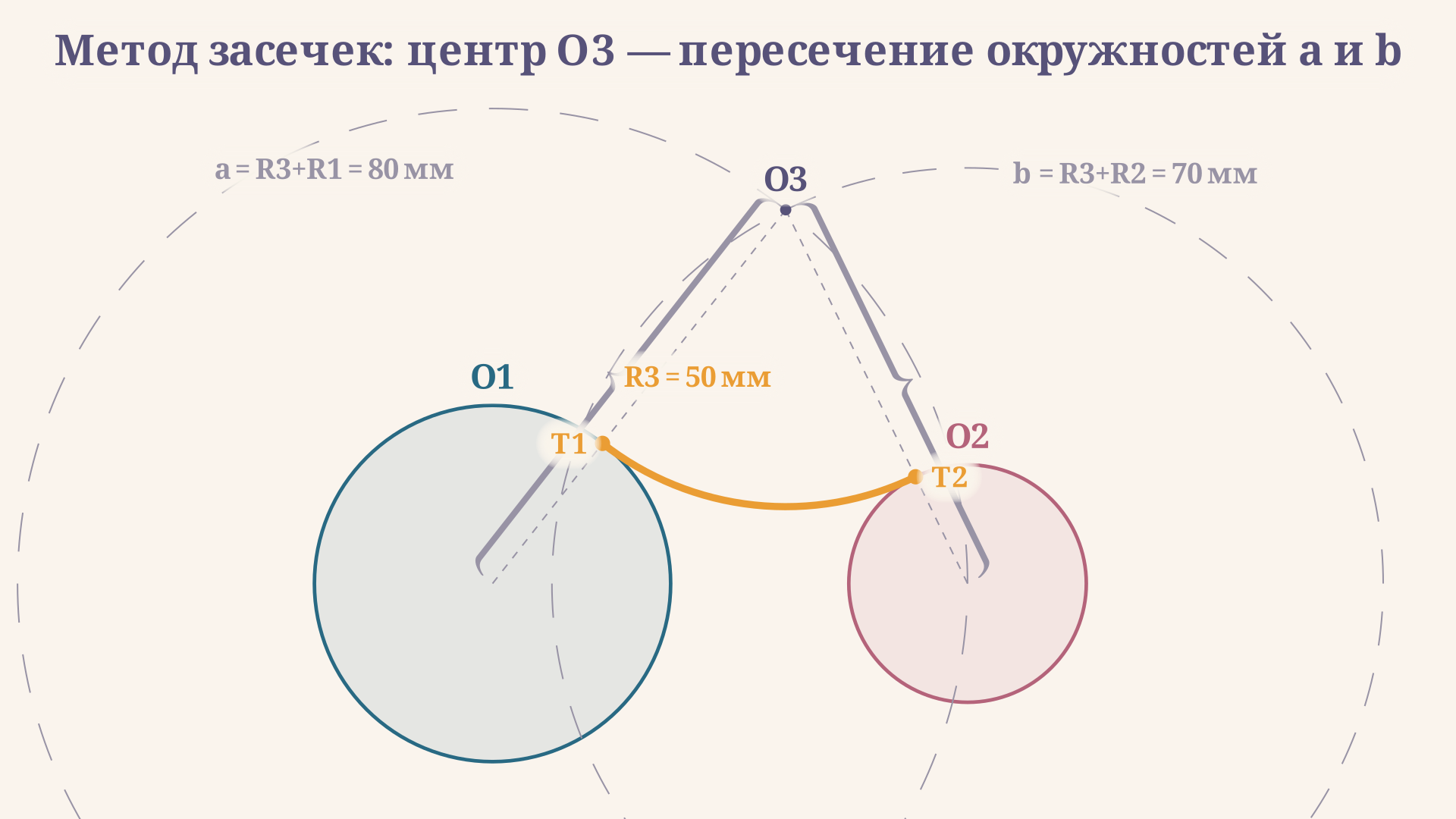

Точно так же считается расстояние $b = O_2O_3$ через $R_2$. Дальше центр $O_3$ строят как пересечение двух вспомогательных окружностей - радиуса $a$ вокруг $O_1$ и радиуса $b$ вокруг $O_2$: это и есть классический метод засечек, циркулем откладывают обе окружности, и одна из точек их пересечения даёт центр сопрягающей дуги.

Рассчитать для своей задачи

Знаки для $a$ и $b$ задают тип сопряжения:

Для внутреннего и смешанного случая радиус дуги $R_3$ обязан быть больше радиуса той окружности, с которой сопряжение внутреннее - иначе расстояние получится отрицательным и построение не имеет смысла.

Координатный способ и точки сопряжения

Метод засечек прекрасно работает циркулем, но для проверки расчёта удобно решить ту же задачу координатами. Поместим $O_1$ в начало координат, а $O_2$ - на ось абсцисс на расстоянии $d$. Тогда пересечение окружности радиуса $a$ вокруг $O_1$ и радиуса $b$ вокруг $O_2$ находится по формулам:

$$x = \frac{d^2 + a^2 - b^2}{2d}, \qquad y = \sqrt{a^2 - x^2}.$$

Здесь $x$ и $y$ - координаты центра $O_3$. Построение существует, только если вспомогательные окружности радиусов $a$ и $b$ действительно пересекаются, то есть выполняется неравенство треугольника: $|a - b| \le d \le a + b$. Если это условие нарушено, никакой дуги заданного радиуса, соединяющей окружности на данном расстоянии, не существует - нужно увеличить $R_3$ либо изменить расстояние между центрами.

Рассчитать для своей задачи

Точки касания находят на пересечении прямой $O_1O_3$ с окружностью 1, и прямой $O_2O_3$ с окружностью 2 - их координаты получаются простым масштабированием вектора от центра к $O_3$ на длину соответствующего радиуса, с учётом знака (снаружи или изнутри).

Внутреннее и смешанное сопряжение: что меняется

Для внутреннего сопряжения обе окружности должны помещаться внутри будущей дуги - это накладывает требование $R_3 > R_1$ и $R_3 > R_2$. Геометрически центр $O_3$ в этом случае обычно лежит гораздо ближе к самим окружностям, чем при внешнем сопряжении с тем же радиусом $R_3$, потому что расстояния $a$ и $b$ считаются как разность, а не сумма радиусов.

Рассчитать для своей задачи

Смешанное сопряжение - промежуточный случай: для одной окружности берут сумму радиусов, для другой - разность. На практике это встречается реже, но задачи с ним требуют особого внимания к тому, какая именно окружность «снаружи», а какая «внутри» дуги - перепутанные знаки сразу дают неверный центр.

Центральный угол и длина дуги сопряжения

Когда центр $O_3$ и обе точки касания найдены, дугу можно полностью описать её центральным углом. Векторы из $O_3$ к $T_1$ и к $T_2$ имеют одинаковую длину $R_3$, поэтому угол между ними находится через скалярное произведение:

$\cos\theta = \frac{\vec{O_3T_1} \cdot \vec{O_3T_2}}{R_3^2}, \qquad L = R_3\,\theta,$

где $\theta$ в радианах, а $L$ - длина дуги сопряжения. Эта величина нужна, например, при разметке детали по дуге или при проверке правильности построения: если угол получился больше 180°, скорее всего, перепутаны точки касания или знак засечки.

Частые ошибки

• Перепутаны знаки при внешнем и внутреннем сопряжении. Для внешнего берут сумму радиусов $R_3 + R_1$, для внутреннего - разность $R_3 - R_1$; перестановка знаков даёт неверный центр дуги или вовсе делает построение невозможным.
• Радиус дуги меньше радиуса окружности при внутреннем сопряжении. Если $R_3 \le R_1$ или $R_3 \le R_2$, разность становится отрицательной или нулевой - окружность физически не помещается внутри дуги такого радиуса.
• Не проверено условие существования решения. Прежде чем строить засечки циркулем, стоит прикинуть: расстояние между центрами $d$ должно лежать между $|a-b|$ и $a+b$, иначе окружности-засечки не пересекутся.
• Точка касания взята произвольно на окружности, а не на пересечении с линией центров. Точка сопряжения всегда лежит строго на прямой, соединяющей центр окружности и центр дуги - это и есть условие общей касательной.
• Не учтён радиус дуги в самой засечке. Засечки проводят радиусами $a$ и $b$, зависящими от $R_3$, а не радиусами $R_1$ и $R_2$ напрямую - частая путаница у тех, кто впервые строит сопряжение.

FAQ

Как построить внешнее сопряжение двух окружностей дугой заданного радиуса? Отложите циркулем от центра каждой окружности вспомогательную дугу радиусом $R_3 + R_1$ и $R_3 + R_2$ соответственно. Точка их пересечения - центр $O_3$ искомой дуги. Точки касания лежат на пересечении прямых $O_1O_3$ и $O_2O_3$ с исходными окружностями.

Чем отличается внутреннее сопряжение от внешнего? При внешнем сопряжении окружности лежат вне дуги, и засечки строятся суммой радиусов $R_3 + R_1$. При внутреннем окружности лежат внутри дуги, засечки строятся разностью $R_3 - R_1$, а радиус дуги обязан быть больше радиуса каждой окружности.

Что делать, если засечки не пересекаются? Значит, при заданном расстоянии между центрами и выбранном радиусе дуги сопряжение геометрически невозможно - нужно увеличить радиус дуги $R_3$ (для внешнего случая) или уменьшить расстояние между центрами окружностей.

Коротко

Сопряжение двух окружностей дугой строится методом засечек: вокруг центров окружностей проводят вспомогательные дуги радиусов $a$ и $b$, зависящих от типа сопряжения (сумма радиусов для внешнего, разность - для внутреннего), а их пересечение даёт центр сопрягающей дуги $O_3$. Точки касания лежат на прямых, соединяющих центры, а длина дуги считается через центральный угол между ними. Три типа сопряжения - внешнее, внутреннее и смешанное - отличаются только знаками в формулах для $a$ и $b$, но именно эти знаки чаще всего путают на практике.
