Три проекции сферы: как построить точку на поверхности

Сфера - единственное «простое» тело начертательной геометрии, у которого все три проекции выглядят одинаково: куда её ни поверни, на фронтальную, горизонтальную и профильную плоскости она проецируется одной и той же окружностью радиуса $R$. Именно эта симметрия и создаёт главную трудность в задачах: раз очерки одинаковы, как показать на чертеже конкретную точку, лежащую где-то на поверхности шара? Ответ даёт метод вспомогательных окружностей - секущих сферу плоскостей, параллельных плоскостям проекций. Разберём, из чего состоят три проекции сферы, как работает этот метод и как избежать типичных ошибок построения. Калькулятор ниже сразу показывает связь широты и долготы точки с радиусом вспомогательной окружности на всех трёх видах.

Три очерка одной сферы

На эпюре Монжа сфера задаётся тремя плоскостями проекций: фронтальной $\Pi_2$, горизонтальной $\Pi_1$ и профильной $\Pi_3$. Проекция сферы на каждую из них - окружность радиуса $R$, но у каждой окружности своё название и свой смысл:

• Главный меридиан - очерк на фронтальной проекции $\Pi_2$ (вид спереди). Это большая окружность сферы, лежащая в плоскости, параллельной $\Pi_2$ и проходящей через центр.
• Экватор - очерк на горизонтальной проекции $\Pi_1$ (вид сверху). Большая окружность в плоскости, параллельной $\Pi_1$.
• Профильный меридиан - очерк на профильной проекции $\Pi_3$ (вид слева). Большая окружность в плоскости, параллельной $\Pi_3$.

Все три - окружности одного и того же радиуса $R$, потому что сфера симметрична относительно центра по любому направлению. Это удобно для проверки чертежа (три вида должны быть конгруэнтными окружностями), но не даёт готового рецепта для точки внутри контура: сам контур ничего не говорит о том, на какой «глубине» по третьей координате лежит конкретная точка.

Метод вспомогательных окружностей (параллелей)

Чтобы построить произвольную точку $M$ на поверхности сферы, её задают не декартовыми координатами напрямую, а через широту $\psi$ (угол от плоскости экватора) и долготу $\lambda$ (угол вдоль параллели), как на глобусе. Тогда:

$h = R \sin\psi, \qquad r = R \cos\psi,$

где $h$ - высота параллели (расстояние секущей плоскости от экватора по оси $z$), а $r$ - радиус самой параллели, то есть окружности, по которой плоскость, параллельная горизонтальной плоскости проекций, пересекает сферу. Декартовы координаты точки $M$ получаются как

$x = r\cos\lambda, \qquad y = r\sin\lambda, \qquad z = h.$

Ключевая идея метода: секущая плоскость на высоте $h$ параллельна горизонтальной плоскости проекций, поэтому на виде сверху она проецируется в истинную величину - окружностью радиуса $r$. А вот на виде спереди и виде слева та же самая окружность видна «с ребра», поскольку эти плоскости проекций ей перпендикулярны, и вырождается в горизонтальный отрезок длиной $2r$ на высоте $h$. Именно поэтому калькулятор выше рисует параллель по-разному: полноценной окружностью на виде сверху и прямым отрезком на видах спереди и слева.

Рассчитать для своей задачи

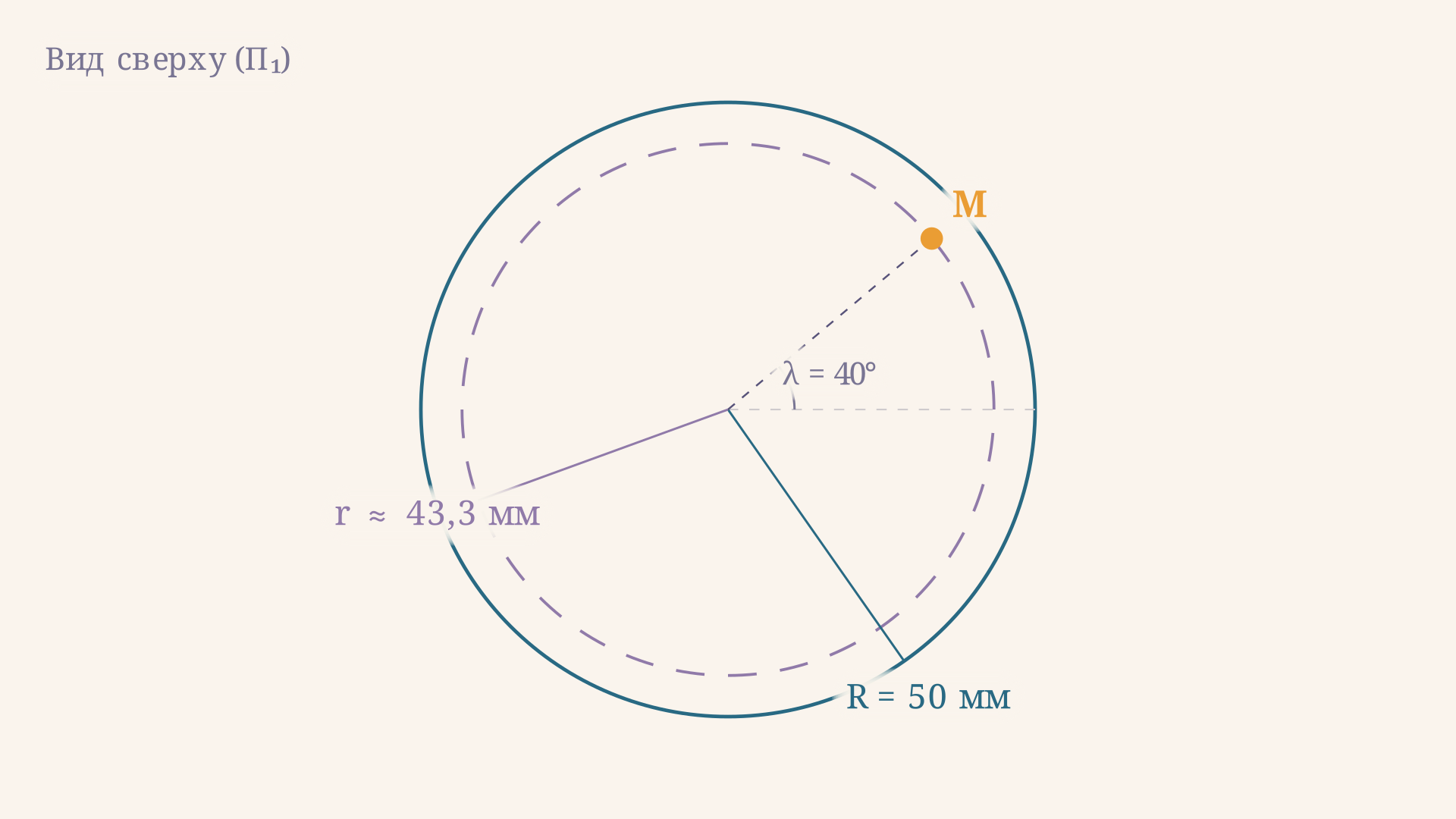

Дальше точка $M$ находится на самой параллели: на виде сверху она стоит прямо на окружности радиуса $r$ под углом долготы $\lambda$ к оси. Опуская из неё вертикальную линию связи на вид спереди, получаем фронтальную проекцию $M_2$ - она лежит на вспомогательном отрезке на высоте $h$. Горизонтальная линия связи от $M_2$ переносит ту же высоту $h$ на вид слева, где остаётся отложить глубину $y$ - и получить профильную проекцию $M_3$. Три проекции одной точки $M_1$, $M_2$, $M_3$ всегда связаны этими линиями связи, как и у любой другой точки в начертательной геометрии - сфера в этом смысле не исключение, просто вспомогательная окружность заменяет рёбра, которых у гладкой поверхности нет.

Как найти радиус и высоту параллели: пример расчёта

Возьмём сферу радиусом $R = 50$ мм и точку $M$ с широтой $\psi = 30°$ и долготой $\lambda = 40°$. Сначала находим радиус и высоту параллели:

$r = 50 \cdot \cos 30° \approx 43{,}3\ \text{мм}, \qquad h = 50 \cdot \sin 30° = 25\ \text{мм}.$

Дальше раскладываем радиус параллели по долготе на координаты $x$ и $y$:

$x = 43{,}3 \cdot \cos 40° \approx 33{,}2\ \text{мм}, \qquad y = 43{,}3 \cdot \sin 40° \approx 27{,}8\ \text{мм}.$

Рассчитать для своей задачи

Проверить себя легко: координаты $x$ и $y$ должны в сумме квадратов давать в точности $r^2$, ведь точка лежит на окружности радиуса $r$ на виде сверху: $33{,}2^2 + 27{,}8^2 \approx 1875 \approx 43{,}3^2$. Если проверка не сходится, где-то перепутаны синус и косинус широты или долготы - самая частая арифметическая ошибка в этой теме.

Экватор и меридианы - особые окружности на сфере

У параллели есть три вырожденных случая, которые стоит помнить отдельно:

• При $\psi = 0$ (точка на экваторе) радиус параллели $r = R$, а высота $h = 0$ - вспомогательная окружность совпадает с самим экватором.
• При $\psi = \pm 90°$ (полюс) радиус параллели $r = 0$ - вся «окружность» стягивается в одну точку на оси, а высота $h = \pm R$.
• При $\lambda = 0°$ и $\lambda = 180°$ точка лежит в плоскости главного меридиана - её горизонтальная проекция попадает точно на горизонтальную ось вида сверху.

Эти частные случаи полезны как проверка перед сдачей чертежа: если параллель у вас на полюсе выглядит окружностью ненулевого радиуса, в формулу закралась ошибка.

Видимость точки на сфере

Отдельный вопрос в задачах - видимость. Сфера непрозрачна, поэтому на каждой проекции видна только половина точек поверхности - та полусфера, что обращена к наблюдателю, а вторая половина закрыта самой сферой. На виде сверху видима верхняя полусфера ($\psi > 0$), на виде спереди - ближняя к наблюдателю половина, на виде слева - половина, обращённая к плоскости $\Pi_3$. Проекцию видимой точки рисуют сплошной линией, а невидимой - условно, часто со скобками у обозначения, чтобы отличить её от видимой одноимённой точки на той же линии связи. Определить видимость для конкретной точки просто: нужно сравнить знак соответствующей координаты ($z$ для вида сверху, $y$ для вида спереди, $x$ для вида слева) с направлением взгляда наблюдателя.

Частые ошибки

• Путаница между широтой и долготой. Широта $\psi$ отвечает за высоту параллели, долгота $\lambda$ - за положение точки вдоль неё. Перепутав их местами, легко получить точку не на той параллели.
• Забыть, что окружность видна «с ребра». На виде спереди и виде слева вспомогательная окружность - это отрезок, а не окружность. Попытка нарисовать её полной окружностью на всех трёх видах - системная ошибка новичков.
• Смешение градусов и радиан в подстановке. Формулы $h = R\sin\psi$ и $r = R\cos\psi$ требуют одной и той же единицы измерения угла на калькуляторе и на бумаге.
• Игнорирование линий связи. Все три проекции точки обязаны лежать на общих линиях связи с проекциями сферы; если хотя бы одна проекция «не долетает» до линии связи, чертёж некорректен.
• Ошибка знака при определении видимости. Невидимую точку рисуют как видимую (или наоборот) без проверки, на какой полусфере она лежит относительно наблюдателя.

FAQ

Почему все три проекции сферы - одинаковые окружности? Потому что сфера симметрична относительно своего центра по любому направлению: сечение сферы плоскостью, проходящей через центр параллельно любой из трёх плоскостей проекций, всегда даёт большую окружность радиуса $R$.

Как найти радиус вспомогательной окружности, если известна только высота секущей плоскости? Из уравнения сферы $x^2 + y^2 + z^2 = R^2$ следует $r = \sqrt{R^2 - h^2}$, где $h$ - высота секущей плоскости от центра. Это то же самое выражение, что и $r = R\cos\psi$, если заметить, что $h = R\sin\psi$.

Можно ли обойтись без сферических координат при построении точки на сфере? Да, на практике часто задают саму высоту $h$ (а не широту), тогда радиус параллели считается напрямую по теореме Пифагора $r = \sqrt{R^2-h^2}$ - результат идентичен, просто без промежуточного угла $\psi$.

Коротко

Три проекции сферы - фронтальный, горизонтальный и профильный очерки - всегда одинаковые окружности радиуса $R$, поэтому точку на поверхности строят не по очерку, а через вспомогательную окружность (параллель): секущую плоскость на высоте $h = R\sin\psi$ с радиусом $r = R\cos\psi$. На виде, которому эта плоскость параллельна, окружность видна в истинную величину, на двух других - вырождается в отрезок. Дальше точка находится на параллели по долготе $\lambda$, а её три проекции связывают обычные линии проекционной связи, как и у любого другого тела.
