Метод симметричных составляющих: расчёт несимметрии

Метод симметричных составляющих - приём, который сводит расчёт несимметричного трёхфазного режима к трём независимым симметричным задачам. Любую тройку фазных токов или напряжений, даже совершенно неправильной формы, можно однозначно разложить на три системы: нулевую, прямую и обратную последовательности. Внутри каждой из них токи (или напряжения) фаз равны по модулю и сдвинуты строго на 120°, поэтому для каждой последовательности применимы обычные формулы симметричного режима - заметно проще, чем решать три уравнения с произвольными комплексными числами напрямую. Ниже разберём, откуда берётся преобразование Фортескью, как посчитать составляющие и коэффициенты несимметрии, и как устроена обратная проверка. Чтобы сразу увидеть, как несимметричная тройка распадается на три симметричные системы, покрутите калькулятор ниже - он строит обе векторные диаграммы и мгновенно пересчитывает результат.

Зачем раскладывать несимметрию на составляющие

В нормальном симметричном режиме трёхфазной цепи токи трёх фаз равны по модулю и сдвинуты друг относительно друга на 120°. Но при аварии (обрыв провода, однофазное или двухфазное короткое замыкание) или при несимметричной нагрузке эта правильность нарушается: токи фаз становятся разными по модулю и сдвинуты на произвольные углы. Считать такую цепь напрямую неудобно - приходится решать систему уравнений с тремя разными комплексными неизвестными сразу для всех элементов схемы, включая генераторы и трансформаторы, у которых сопротивления разным последовательностям токов вообще разные.

Идея Фортескью в том, что любая несимметричная тройка комплексных чисел раскладывается на сумму трёх симметричных систем однозначно, а для каждой симметричной системы у большинства элементов цепи есть своё независимое сопротивление (прямой, обратной и нулевой последовательностей). Значит, три несимметричных уравнения превращаются в три отдельные симметричные схемы замещения, которые считаются порознь, а затем составляющие складываются обратно.

Формулы прямой, обратной и нулевой последовательностей

Возьмём фазные токи $\dot I_A$, $\dot I_B$, $\dot I_C$ и оператор поворота на 120°:

$a = 1\angle 120^\circ = -\frac{1}{2} + j\frac{\sqrt{3}}{2}, \qquad a^2 = 1\angle 240^\circ = -\frac{1}{2} - j\frac{\sqrt{3}}{2}.$

Тогда составляющие тока фазы A находятся по преобразованию Фортескью:

$$\dot I_{A0} = \frac{1}{3}\left(\dot I_A + \dot I_B + \dot I_C\right), \qquad \dot I_{A1} = \frac{1}{3}\left(\dot I_A + a\dot I_B + a^2\dot I_C\right), \qquad \dot I_{A2} = \frac{1}{3}\left(\dot I_A + a^2\dot I_B + a\dot I_C\right).$$

Здесь $\dot I_{A0}$ - нулевая последовательность (все три фазы совпадают по фазе и величине, никакого сдвига на 120° нет), $\dot I_{A1}$ - прямая (обычный порядок чередования фаз A-B-C), $\dot I_{A2}$ - обратная (порядок чередования фаз обратный, A-C-B). Составляющие фаз B и C получаются из составляющих фазы A простым поворотом на $\pm120°$, поэтому в расчётах обычно работают только с составляющими фазы A, а остальные достраивают при необходимости.

Рассчитать для своей задачи

Физический смысл виден именно в динамике: прямая последовательность - это симметричная тройка, вращающаяся в ту же сторону, что и нормальный генератор, обратная - тройка, вращающаяся в противоположную сторону (отсюда и название), а нулевая последовательность не создаёт вращающегося поля вовсе, потому что все три фазы всегда совпадают. Именно поэтому обратная последовательность создаёт в электрических машинах тормозящий момент, а нулевая - циркулирует только там, где есть возврат по нейтрали или земле.

Обратное преобразование и проверка

Зная составляющие, всегда можно вернуться к исходным фазным токам - это и служит проверкой правильности расчёта:

$$\dot I_A = \dot I_{A0} + \dot I_{A1} + \dot I_{A2}, \qquad \dot I_B = \dot I_{A0} + a^2\dot I_{A1} + a\dot I_{A2}, \qquad \dot I_C = \dot I_{A0} + a\dot I_{A1} + a^2\dot I_{A2}.$$

Рассчитать для своей задачи

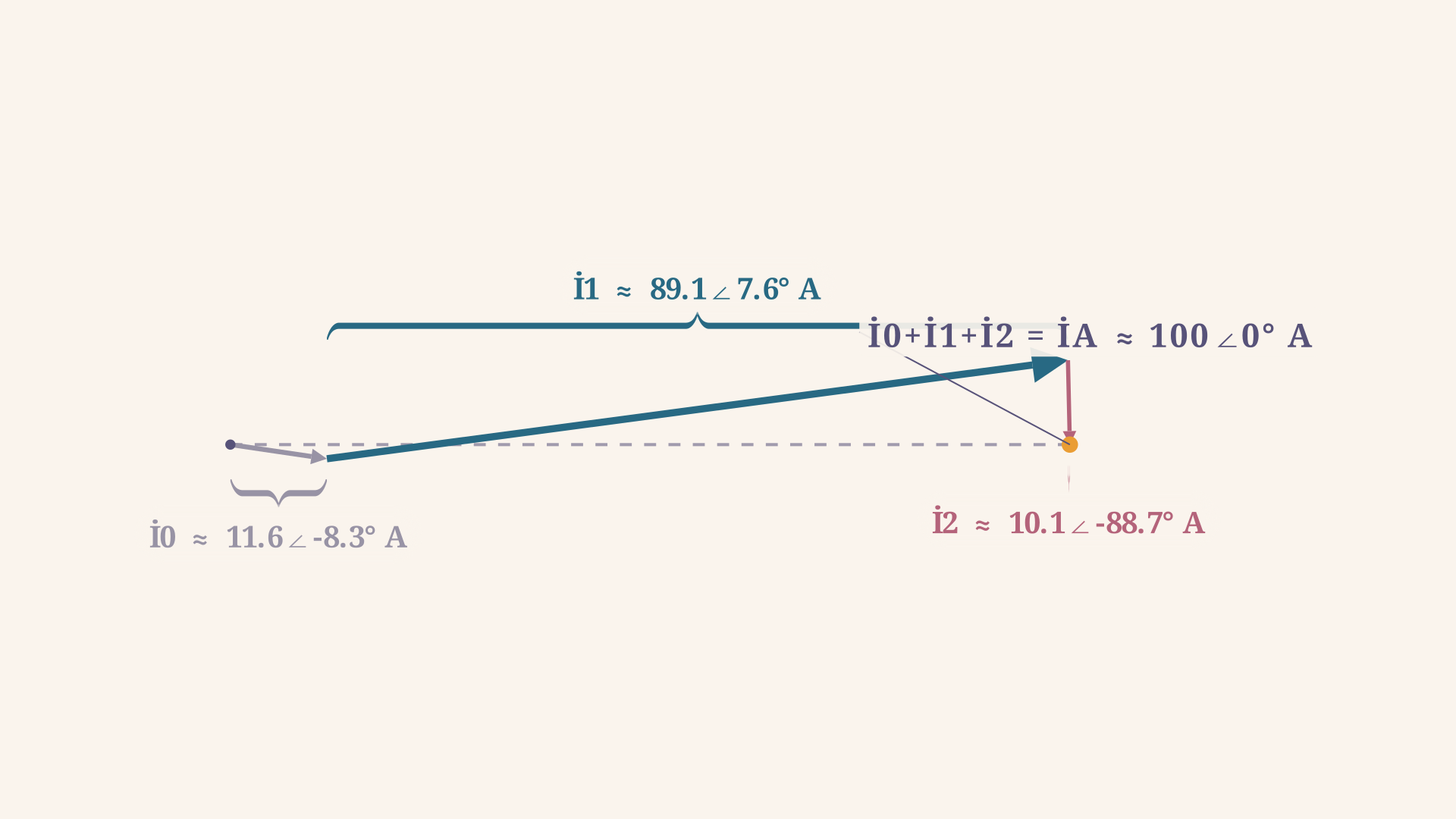

На диаграмме видно, что три составляющие складываются друг с другом как обычные векторы «конец в начало»: если отложить сначала $\dot I_{A0}$, затем от его конца $\dot I_{A1}$, а от конца суммы - $\dot I_{A2}$, итоговая точка обязана совпасть с исходным вектором $\dot I_A$. Это удобный визуальный способ проверить расчёт без пересчёта формул заново - расхождение сразу заметно на глаз.

Коэффициенты несимметрии

Чтобы оценить, насколько сильно режим отклонился от симметричного, вводят два безразмерных коэффициента - отношения модулей обратной и нулевой составляющих к прямой:

$k_2 = \frac{I_{A2}}{I_{A1}} \cdot 100\%, \qquad k_0 = \frac{I_{A0}}{I_{A1}} \cdot 100\%.$

В идеально симметричном режиме обе составляющие $\dot I_{A2}$ и $\dot I_{A0}$ равны нулю, поэтому $k_2 = k_0 = 0$. Чем сильнее авария или перекос нагрузки, тем выше эти коэффициенты. Для напряжений действует аналогичное определение через $U_2$ и $U_0$, и по ГОСТ 32144-2013 для качества электроэнергии в точке общего присоединения нормально допустимое значение коэффициента несимметрии напряжений по обратной последовательности $k_{2U}$ равно 2%, а предельно допустимое - 4%; для коэффициента по нулевой последовательности $k_{0U}$ действуют такие же границы. Превышение этих значений говорит о серьёзной несимметрии нагрузки в сети и требует вмешательства - перераспределения нагрузки по фазам или установки симметрирующих устройств.

Частный случай: обрыв фазы

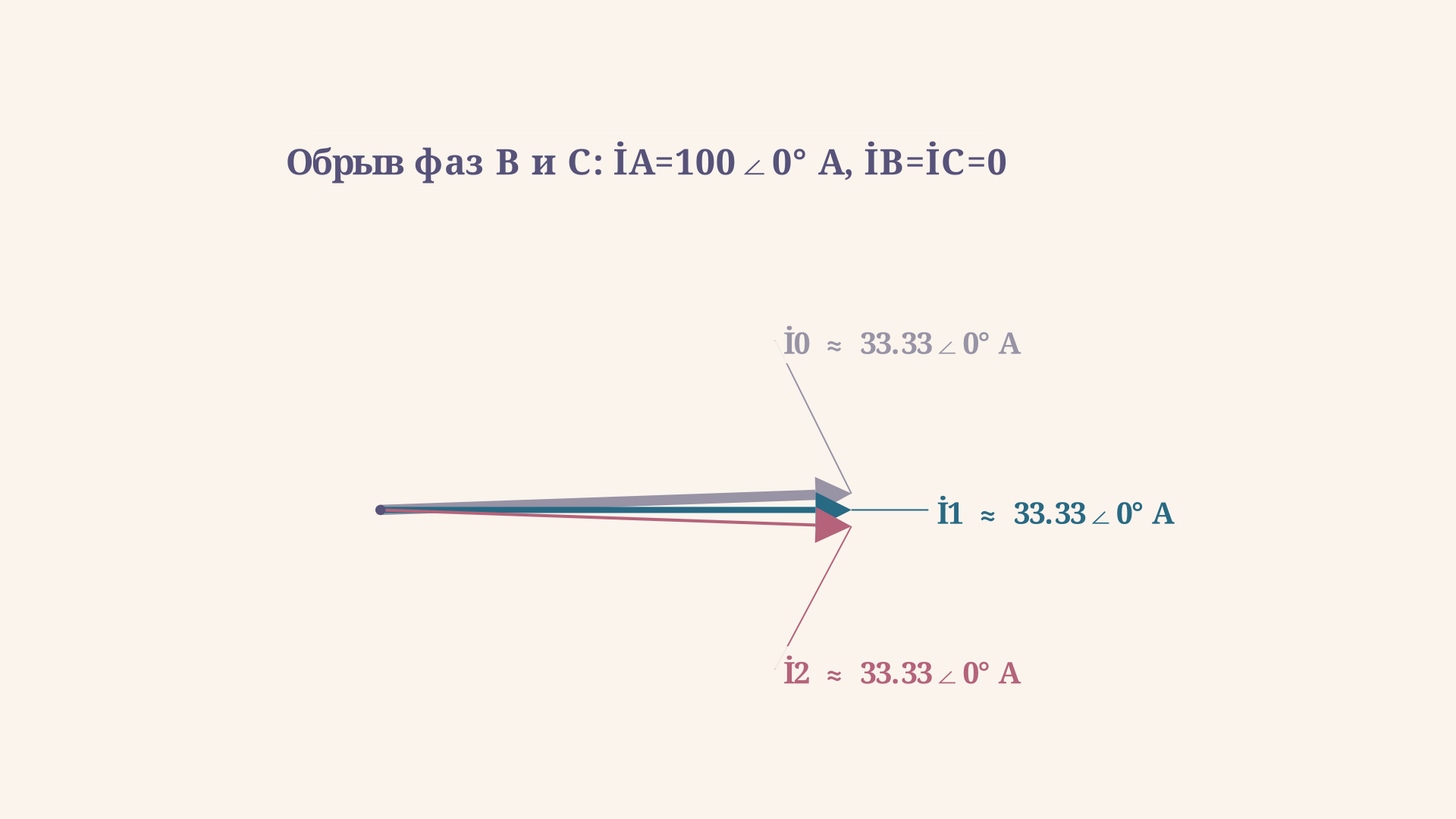

Особенно наглядно метод работает для аварии «обрыв двух фаз», когда ток течёт только по одной фазе, например A, а фазы B и C разомкнуты: $\dot I_B = \dot I_C = 0$. Тогда все три составляющие оказываются равны между собой:

$\dot I_{A0} = \dot I_{A1} = \dot I_{A2} = \frac{\dot I_A}{3}.$

Рассчитать для своей задачи

Это удобный опорный результат: если ток есть только в одной фазе, все три последовательности равны трети этого тока и направлены одинаково - их легко перепутать с ошибкой в расчёте, но на самом деле это правильный ответ именно для такой аварии. Другой характерный случай - двухфазное короткое замыкание между B и C без земли: ток фазы A равен нулю, при этом нулевая составляющая тоже строго равна нулю ($\dot I_{A0} = 0$, потому что нет пути через землю), а прямая и обратная составляющие равны по модулю и противоположны по фазе.

Пример расчёта

Пусть заданы токи фаз $\dot I_A = 100\angle 0°$ А, $\dot I_B = 80\angle{-100°}$ А, $\dot I_C = 90\angle 125°$ А - типичная несимметрия без выраженной аварии. Считаем нулевую составляющую:

$\dot I_{A0} = \frac{1}{3}\left(100\angle 0° + 80\angle{-100°} + 90\angle 125°\right) \approx 11{,}6\angle{-8{,}3°}\ \text{А}.$

Прямую составляющую:

$\dot I_{A1} = \frac{1}{3}\left(100\angle 0° + 80\angle{20°} + 90\angle{245°}\right) \approx 89{,}1\angle 7{,}6°\ \text{А},$

где углы у $\dot I_B$ и $\dot I_C$ уже сдвинуты на $+120°$ и $+240°$ умножением на $a$ и $a^2$ соответственно. Обратную составляющую находим аналогично со сдвигами $+240°$ и $+120°$:

$\dot I_{A2} = \frac{1}{3}\left(100\angle 0° + 80\angle{140°} + 90\angle 5°\right) \approx 10{,}1\angle{-88{,}7°}\ \text{А}.$

Коэффициенты несимметрии получаются небольшими, но не нулевыми:

$k_2 = \frac{10{,}1}{89{,}1} \approx 11{,}3\%, \qquad k_0 = \frac{11{,}6}{89{,}1} \approx 13{,}0\%.$

Оба коэффициента заметно выше нормы для сетей общего назначения - такая нагрузка требует перераспределения по фазам. Проверка обратным преобразованием ($\dot I_{A0} + \dot I_{A1} + \dot I_{A2}$) должна вернуть исходные $100\angle 0°$ А - если получилось иначе, ошибка в одном из промежуточных углов.

Частые ошибки

• Перепутанные множители $a$ и $a^2$ в формулах прямой и обратной составляющих. Для прямой последовательности при $\dot I_B$ стоит $a$ (сдвиг $+120°$), а при $\dot I_C$ - $a^2$ (сдвиг $+240°$); для обратной - наоборот. Перепутав их местами, получите обратную составляющую вместо прямой и наоборот.
• Забытое деление на 3. Все три формулы Фортескью содержат общий множитель $1/3$ - без него составляющие получаются втрое завышенными.
• Смешивание фазных и линейных величин. Метод симметричных составляющих применяется к фазным токам и фазным напряжениям; если в задаче даны линейные напряжения, их сначала нужно перевести в фазные.
• Игнорирование нулевой последовательности в цепи без нейтрали. В трёхпроводной сети без возврата через землю или нейтраль ток нулевой последовательности физически не может протекать, даже если формальный расчёт по фазным токам даёт ненулевое значение - в такой схеме сумма фазных токов всегда равна нулю.
• Округление углов на промежуточных шагах. Углы после умножения на $a$ и $a^2$ стоит держать в высокой точности до последнего сложения - на коротких несимметричных векторах даже пара градусов ошибки заметно искажает модуль обратной или нулевой составляющей.

FAQ

Чем прямая последовательность отличается от обратной физически? Обе последовательности представляют собой симметричные тройки токов, равные по модулю и сдвинутые на 120°, но с разным порядком чередования фаз: прямая вращается в ту же сторону, что и обычный генератор (A-B-C), обратная - в противоположную (A-C-B). В электрических машинах обратная последовательность создаёт тормозящий момент и повышенный нагрев ротора.

Может ли нулевая последовательность существовать в трёхпроводной сети? Нет. Ток нулевой последовательности требует пути возврата - через нейтраль или землю. В трёхпроводной сети без такого пути сумма мгновенных фазных токов всегда равна нулю, поэтому нулевая составляющая тождественно обращается в ноль независимо от степени несимметрии по модулям и углам.

Как метод симметричных составляющих используют при расчёте коротких замыканий? Для каждого вида короткого замыкания (однофазное, двухфазное, двухфазное на землю) записывают граничные условия в месте повреждения через фазные токи и напряжения, выражают их через составляющие и получают систему уравнений для схем замещения прямой, обратной и нулевой последовательностей, соединённых определённым образом в зависимости от вида замыкания.

Коротко

Метод симметричных составляющих раскладывает любую несимметричную тройку фазных токов или напряжений на нулевую, прямую и обратную последовательности по преобразованию Фортескью с оператором поворота $a = 1\angle 120°$. Обратное преобразование восстанавливает исходные фазные величины и служит проверкой расчёта. Коэффициенты несимметрии $k_2 = I_2/I_1$ и $k_0 = I_0/I_1$ показывают, насколько режим отклонился от симметричного, а частные случаи вроде обрыва фазы или двухфазного короткого замыкания дают удобные опорные соотношения между составляющими для быстрой проверки более сложных расчётов.
