Отражение коротких волн от ионосферы: критическая частота

Короткие волны (диапазон примерно 3-30 МГц) способны обогнуть земной шар не потому, что огибают его поверхность, а потому что отражаются от ионосферы - верхнего слоя атмосферы, ионизированного солнечным излучением. Именно это отражение делает возможной дальнюю коротковолновую радиосвязь без спутников и ретрансляторов: сигнал уходит вверх под углом, «отскакивает» от электронного слоя и возвращается на Землю за сотни и тысячи километров от передатчика. Но отражается не любая частота и не при любых условиях - здесь работают строгие количественные закономерности: критическая частота слоя, угол падения луча и максимальная применимая частота (MUF). Ниже разберём, откуда берутся эти величины и как их считать. Чтобы сразу увидеть, как электронная концентрация слоя, его высота, дальность трассы и рабочая частота передатчика связаны друг с другом, покрути калькулятор ниже - а дальше разберём каждую формулу по порядку.

Почему ионосфера отражает радиоволны

Ионосфера - это не сплошная преграда, а плазма: газ, часть молекул которого ионизирована солнечным ультрафиолетовым и рентгеновским излучением, поэтому в нём свободно движутся электроны. Радиоволна, попадая в такую среду, взаимодействует именно со свободными электронами: их колебания под действием электрического поля волны создают вторичное излучение, которое складывается с исходной волной и меняет эффективный показатель преломления среды. Чем выше электронная концентрация $N_e$ (число свободных электронов в кубическом метре), тем сильнее показатель преломления отклоняется от единицы, и тем круче загибается траектория луча. При достаточной концентрации показатель преломления слоя падает настолько, что луч разворачивается и уходит обратно вниз, - это и есть отражение.

Критическая частота слоя

Ключевая характеристика ионосферного слоя - его критическая (или плазменная) частота: частота, на которой волна, падающая на слой строго вертикально, полностью отражается при данной максимальной электронной концентрации. Она вычисляется по формуле

$f_{крит} = 8{,}98 \sqrt{N_e},$

где $f_{крит}$ выражена в герцах, а $N_e$ - электронная концентрация в электронах на кубический метр. Для удобных инженерных прикидок формулу обычно переписывают через концентрацию в единицах $10^{11}$ м⁻³, тогда критическая частота в мегагерцах равна

$f_{крит}\ [\text{МГц}] = 2{,}84 \sqrt{\dfrac{N_e}{10^{11}}}.$

Днём слой F2 ионосферы достигает концентрации порядка $(5-15)\times10^{11}$ м⁻³, что соответствует критической частоте примерно 6-11 МГц. Волна с частотой ниже критической отражается даже при вертикальном падении; волна с частотой выше критической при вертикальном падении насквозь проходит слой и уходит в космос.

Рассчитать для своей задачи

Угол падения и закон секанса

На практике передатчик и приёмник разнесены на сотни-тысячи километров, поэтому волна падает на слой не вертикально, а наклонно. Для простейшей модели одного скачка (плоская Земля, отражение на фиксированной высоте $h$) угол падения на слой находят из геометрии треугольника «передатчик - точка отражения - приёмник»:

$\varphi = \operatorname{arctg}\frac{D/2}{h},$

где $D$ - расстояние между передатчиком и приёмником (дальность скачка), $h$ - высота отражающего слоя. Чем больше дальность трассы при той же высоте слоя, тем более пологим (близким к 90°) становится угол падения.

Наклонное падение меняет условие отражения: чем ближе угол к скользящему, тем на большей частоте волна ещё возвращается на Землю. Эта зависимость называется законом секанса:

$MUF = \frac{f_{крит}}{\cos\varphi}.$

Величина $MUF$ (maximum usable frequency, максимальная применимая частота) - это верхняя граница частот, при которых радиотрасса заданной длины ещё работает через отражение от ионосферы. Волна с рабочей частотой $f \le MUF$ отражается и достигает приёмника; волна с $f > MUF$ проходит слой насквозь.

Рассчитать для своей задачи

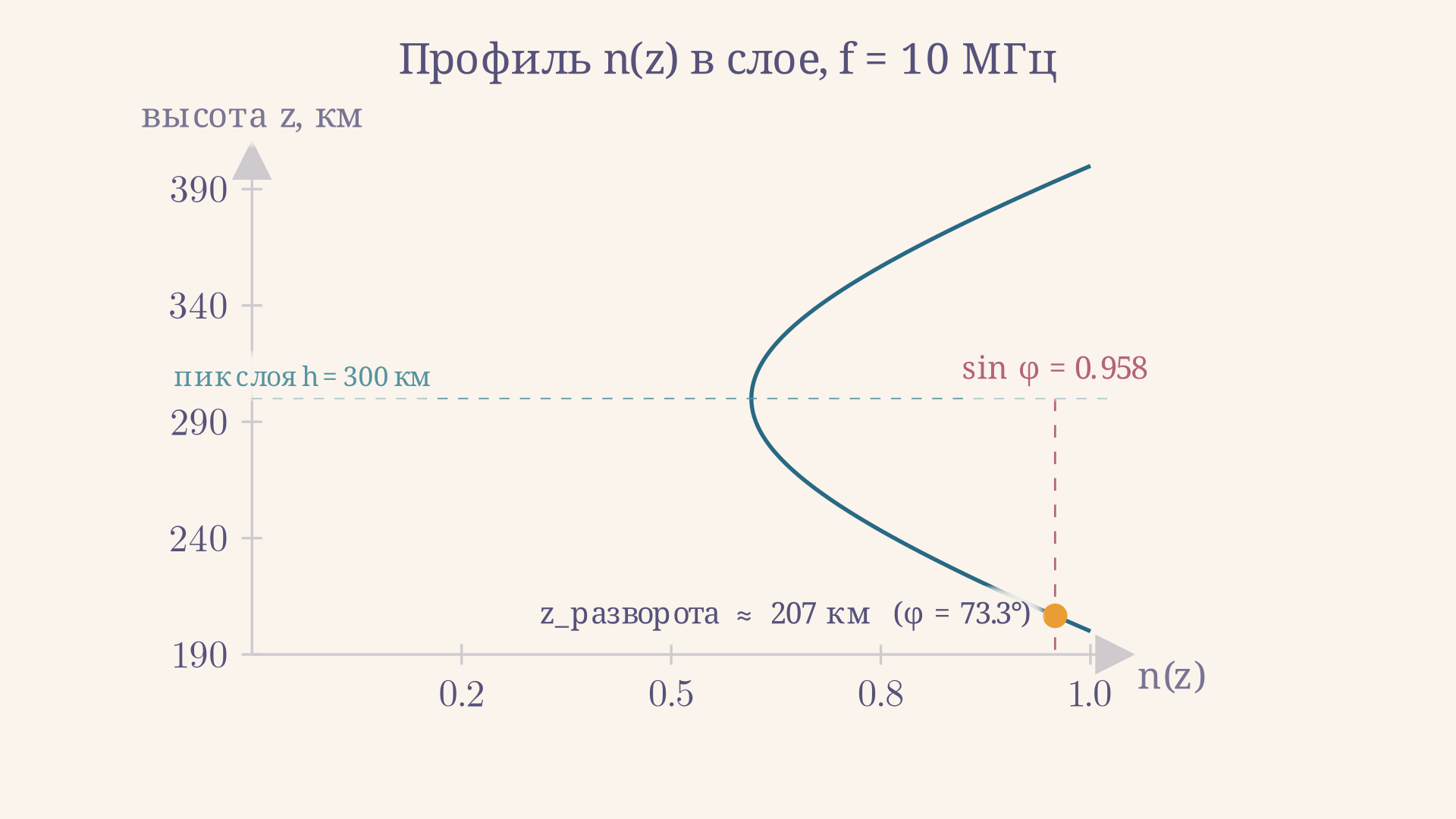

На графике видно, что для луча, падающего на границу слоя под углом $\varphi$, точка разворота находится там, где показатель преломления $n(z)$ снижается до $\sin\varphi$ - это обобщённый закон преломления для слоисто-неоднородной среды (теорема Бугера для плоских слоёв). Чем выше рабочая частота, тем глубже луч заходит в слой, прежде чем его показатель преломления снизится настолько, чтобы развернуть луч.

Как рассчитывают дальность и выбор рабочей частоты

На практике инженер связи решает обратную задачу: зная требуемую дальность трассы $D$ и типичные параметры слоя ($h$, $N_e$ по прогнозу ионосферы), нужно выбрать рабочую частоту так, чтобы она была ниже MUF, но не слишком далеко от него - иначе связь становится неустойчивой из-за поглощения на нижних слоях атмосферы. На практике рабочую частоту берут с запасом около 85% от MUF - эта величина называется оптимальной рабочей частотой (FOT). Если частота окажется выше MUF хотя бы на трассе одного скачка, связь можно попытаться наладить через два скачка (двойное отражение земля-ионосфера-земля-ионосфера) - но тогда пересчитывается уже геометрия каждого скачка отдельно, с учётом отражения радиоволны от земной поверхности между ними.

Важно понимать, что критическая частота и высота слоя меняются в течение суток и года: днём под действием солнечного излучения электронная концентрация растёт, ночью падает (а нижние слои D и E, поглощающие волну, вообще исчезают), поэтому одна и та же частота может уверенно проходить трассу днём и «пробивать» ионосферу ночью, требуя перехода на более низкий участок диапазона.

Пример решения типовой задачи

Разберём стандартную формулировку: слой ионосферы имеет электронную концентрацию $N_e = 8\times10^{11}$ м⁻³ на высоте $h = 300$ км. Радиостанция и приёмник разнесены на $D = 2000$ км. Нужно определить, отразится ли сигнал на частоте 10 МГц.

Сначала находим критическую частоту слоя:

$f_{крит} = 2{,}84\sqrt{\dfrac{8\times10^{11}}{10^{11}}} = 2{,}84\sqrt{8} \approx 8{,}03\ \text{МГц}.$

Теперь находим угол падения на слой при одном скачке:

$\varphi = \operatorname{arctg}\frac{2000/2}{300} = \operatorname{arctg}(3{,}33) \approx 73{,}3^\circ.$

Подставляем в закон секанса:

$MUF = \frac{f_{крит}}{\cos\varphi} = \frac{8{,}03}{\cos 73{,}3^\circ} \approx \frac{8{,}03}{0{,}287} \approx 28{,}0\ \text{МГц}.$

Рабочая частота 10 МГц заметно ниже MUF (28,0 МГц), значит, сигнал уверенно отражается от слоя и возвращается на Землю на дальности 2000 км - трасса работоспособна с приличным запасом. Если бы передатчик работал на 30 МГц, частота превысила бы MUF, и волна ушла бы сквозь слой в космос без отражения.

Частые ошибки

• Подстановка электронной концентрации в неверных единицах. Формула $f_{крит} = 8{,}98\sqrt{N_e}$ требует $N_e$ в электронах на кубический метр (м⁻³), а не на кубический сантиметр - путаница даёт критическую частоту в тысячу раз меньше или больше реальной.
• Забытый косинус при наклонном падении. Критическая частота - это частота отражения только при строго вертикальном падении. Для реальной трассы с разнесёнными передатчиком и приёмником нужно делить именно на $\cos\varphi$, а не использовать критическую частоту напрямую как предел применимости.
• Перепутанный угол в законе секанса. В знаменателе стоит косинус угла падения от вертикали (нормали к слою), а не угол места антенны относительно горизонта - это разные углы, они дополняют друг друга до 90°.
• Игнорирование суточных изменений слоя. Электронная концентрация и высота слоя днём и ночью отличаются в разы, поэтому MUF, рассчитанный для дневных условий, нельзя переносить на ночную трассу без пересчёта.
• Путаница MUF и рабочей частоты. MUF - это верхний предел, а не рекомендуемая частота: работать вплотную к MUF рискованно из-за случайных колебаний ионосферы, на практике берут частоту с запасом (FOT ≈ 0,85 · MUF).

FAQ

Что произойдёт, если рабочая частота выше MUF трассы? Волна пройдёт сквозь ионосферный слой насквозь и уйдёт в космос - отражения на этой трассе не будет, связь через данный слой не установится, придётся снижать частоту или увеличивать число скачков.

Почему критическая частота зависит только от электронной концентрации? Потому что при вертикальном падении угол падения на слой равен нулю, и закон секанса вырождается в $MUF = f_{крит}/\cos 0^\circ = f_{крит}$ - единственная переменная, определяющая предел отражения, это концентрация свободных электронов, задающая показатель преломления среды.

Почему коротковолновая связь ночью требует более низких частот, чем днём? Ночью электронная концентрация ионосферных слоёв падает без солнечной ионизации, значит, падает и критическая частота, а вместе с ней и MUF для той же трассы - прежняя дневная частота перестаёт отражаться и уходит в космос.

Коротко

Отражение коротких волн от ионосферы работает благодаря изменению показателя преломления плазмы с ростом электронной концентрации: волна ниже критической частоты $f_{крит} = 8{,}98\sqrt{N_e}$ отражается уже при вертикальном падении. Для реальных трасс с разнесёнными передатчиком и приёмником вступает в силу закон секанса $MUF = f_{крит}/\cos\varphi$, где угол падения $\varphi$ растёт с дальностью скачка и падает с высотой слоя. Рабочая частота ниже MUF отражается и обеспечивает связь, частота выше MUF проходит слой насквозь - поэтому расчёт MUF и выбор рабочей частоты с запасом остаются основой планирования любой коротковолновой радиотрассы.
