Вольт-амперная характеристика полевого транзистора: разбор

6 июля 2026Время чтения: 7 минут
#полевой транзистор#вольт-амперная характеристика#jfet#передаточная характеристика#напряжение отсечки
Вольт-амперная характеристика полевого транзистора: разбор

Вольт-амперная характеристика полевого транзистора - это пара графиков, которые полностью описывают прибор как управляемый резистор: выходная (стоковая) характеристика показывает, как ток стока зависит от напряжения сток-исток при фиксированном напряжении на затворе, а передаточная - как тот же ток стока откликается на само напряжение затвор-исток. В отличие от биполярного транзистора, полевой управляется не током базы, а электрическим полем затвора, поэтому в его характеристиках нет входного тока и входной характеристики как таковой - только напряжение, которое сужает или расширяет проводящий канал. Ниже разберём, из каких участков состоит выходная характеристика, откуда берётся её формула через напряжение отсечки и начальный ток стока, как выглядит передаточная кривая и как по обеим характеристикам найти рабочую точку. Чтобы сразу почувствовать связь параметров, покрутите калькулятор ниже: он строит обе характеристики разом и подсвечивает выбранную рабочую точку, а дальше разберём каждую формулу строго.

Что показывает выходная характеристика полевого транзистора

Выходная (стоковая) характеристика - это семейство кривых Iс(Uси)I_с(U_{си}), каждая из которых снята при своём фиксированном напряжении затвор-исток UзиU_{зи}. У полевого транзистора с управляющим p-n переходом (JFET) канал n-типа зажат между двумя p-областями затвора. Чем больше по модулю отрицательное напряжение UзиU_{зи}, тем шире область объёмного заряда p-n перехода и тем уже проводящий канал - при напряжении отсечки UотсU_{отс} канал перекрывается полностью и ток стока обращается в нуль.

Семейство выходных характеристик: маркер идёт вдоль кривой для каждого U_зи и меняет цвет на границе триодной области и насыщения; сама граница - парабола U_си.нас = U_отс + U_зи

При малых напряжениях сток-исток канал ещё не перекрыт со стороны стока, и ток растёт почти линейно - это триодная (омическая) область: транзистор здесь ведёт себя как резистор, сопротивление которого управляется напряжением затвора. Начиная с некоторого напряжения Uси.насU_{си.нас} канал у стокового конца перекрывается (эффект отсечки канала, pinch-off), и дальнейший рост UсиU_{си} почти не увеличивает ток - наступает область насыщения, в которой транзистор работает как источник тока, управляемый напряжением затвора.

Формула триодной области и области насыщения

Граница между областями задаётся простым соотношением:

Uси.нас=Uотс+Uзи,U_{си.нас} = U_{отс} + U_{зи},

где UотсU_{отс} - напряжение отсечки (положительная величина, модуль порогового напряжения), а UзиU_{зи} подставляется со своим знаком (для n-канального JFET это отрицательное число от 00 до Uотс-U_{отс}).

В триодной области (UсиUси.насU_{си} \le U_{си.нас}) ток стока описывается квадратичной параболой:

Iс=IDSS[2(1+UзиUотс)UсиUотс(UсиUотс)2],I_с = I_{DSS}\left[2\left(1+\frac{U_{зи}}{U_{отс}}\right)\frac{U_{си}}{U_{отс}} - \left(\frac{U_{си}}{U_{отс}}\right)^2\right],

а в области насыщения (Uси>Uси.насU_{си} > U_{си.нас}) ток перестаёт зависеть от UсиU_{си} и подчиняется формуле Шокли:

Iс=IDSS(1+UзиUотс)2.I_с = I_{DSS}\left(1+\frac{U_{зи}}{U_{отс}}\right)^2.

Здесь IDSSI_{DSS} - начальный ток стока: ток насыщения при закороченном затворе (Uзи=0U_{зи} = 0), максимальный из возможных для данного экземпляра прибора. Обе формулы дают одно и то же значение ровно на границе Uси=Uси.насU_{си} = U_{си.нас} - это удобный способ проверить, что подстановка сделана верно. Та же квадратичная модель (с заменой UотсU_{отс} на пороговое напряжение UпорU_{пор}) описывает и МОП-транзистор с индуцированным каналом, поэтому приёмы работы с характеристикой переносятся почти без изменений.

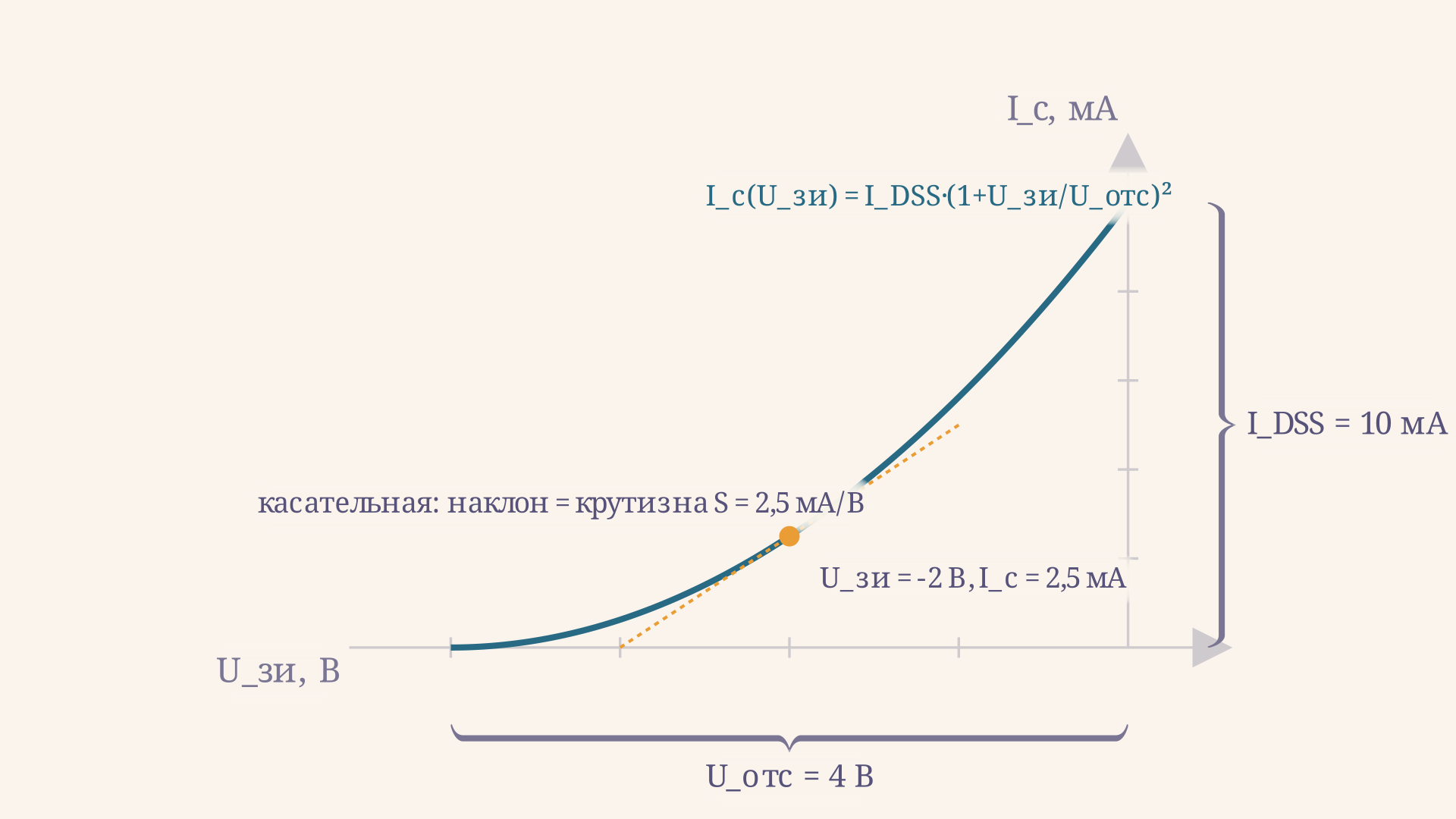

Передаточная характеристика полевого транзистора: парабола от I_DSS при U_зи = 0 до нуля при U_зи = -U_отс, крутизна - наклон касательной в рабочей точке
Передаточная характеристика полевого транзистора: парабола от I_DSS при U_зи = 0 до нуля при U_зи = -U_отс, крутизна - наклон касательной в рабочей точке

Передаточная (стоко-затворная) характеристика

Передаточная характеристика - это срез семейства выходных кривых в области насыщения: она показывает ток стока IсI_с как функцию только UзиU_{зи}, при любом UсиU_{си}, достаточно большом для насыщения. Формула та же, что и для насыщения на выходной характеристике:

Iс(Uзи)=IDSS(1+UзиUотс)2,UотсUзи0.I_с(U_{зи}) = I_{DSS}\left(1+\frac{U_{зи}}{U_{отс}}\right)^2, \qquad -U_{отс} \le U_{зи} \le 0.

Кривая - парабола, которая стартует в точке (0,IDSS)(0, I_{DSS}) и плавно спускается к нулю в точке (Uотс,0)(-U_{отс}, 0). Именно по этой кривой на практике снимают паспортные параметры транзистора: подают несколько значений UзиU_{зи} при постоянном достаточно большом UсиU_{си} и измеряют ток стока мультиметром. Передаточная характеристика удобнее выходной для быстрой оценки режима работы каскада, потому что не требует знания конкретного UсиU_{си} - только напряжение смещения затвора.

Крутизна транзистора и работа в схеме усилителя

Крутизна (транскондуктивность) SS - главный параметр полевого транзистора как усилительного элемента: она показывает, на сколько миллиампер изменится ток стока при изменении напряжения затвора на один вольт. Это производная передаточной характеристики:

S=dIсdUзи=2IDSSUотс(1+UзиUотс).S = \frac{dI_с}{dU_{зи}} = \frac{2\,I_{DSS}}{U_{отс}}\left(1+\frac{U_{зи}}{U_{отс}}\right).

Крутизна максимальна при Uзи=0U_{зи} = 0 (значение S0=2IDSS/UотсS_0 = 2I_{DSS}/U_{отс}) и линейно падает до нуля при подходе к напряжению отсечки - в этой точке транзистор теряет усилительные свойства. Именно крутизна, а не сам ток стока, определяет коэффициент усиления каскада с полевым транзистором: чем ближе рабочая точка к Uзи=0U_{зи} = 0, тем сильнее отклик на входной сигнал, но тем ближе и к искажениям из-за нелинейности параболы.

Пример расчёта рабочей точки

Пусть паспортные параметры транзистора: начальный ток стока IDSS=10I_{DSS} = 10 мА, напряжение отсечки Uотс=4U_{отс} = 4 В. Каскад смещён напряжением затвор-исток Uзи=2U_{зи} = -2 В, напряжение сток-исток в рабочей точке Uси=8U_{си} = 8 В. Нужно определить режим работы, ток стока и крутизну.

Сначала находим границу насыщения для заданного UзиU_{зи}:

Uси.нас=Uотс+Uзи=4+(2)=2 В.U_{си.нас} = U_{отс} + U_{зи} = 4 + (-2) = 2\ \text{В}.

Поскольку рабочее Uси=8U_{си} = 8 В больше Uси.нас=2U_{си.нас} = 2 В, транзистор работает в области насыщения, и ток стока считается по формуле Шокли:

Iс=IDSS(1+UзиUотс)2=10(124)2=100,25=2,5 мА.I_с = I_{DSS}\left(1+\frac{U_{зи}}{U_{отс}}\right)^2 = 10 \cdot \left(1 - \frac{2}{4}\right)^2 = 10 \cdot 0{,}25 = 2{,}5\ \text{мА}.

Крутизна в этой точке:

S=2104(124)=50,5=2,5 мА/В.S = \frac{2 \cdot 10}{4}\left(1 - \frac{2}{4}\right) = 5 \cdot 0{,}5 = 2{,}5\ \text{мА/В}.

Если бы вместо 88 В было выбрано, например, 11 В сток-истокового напряжения (меньше границы 22 В), транзистор оказался бы в триодной области, и подставлять пришлось бы уже квадратичную формулу для этой зоны, а не формулу Шокли. Оба калькулятора выше пересчитывают именно эту цепочку рассуждений автоматически, оставляя вам контроль над формулами и единицами.

Частые ошибки

  • Формула Шокли применяется в триодной области. Формула Iс=IDSS(1+Uзи/Uотс)2I_с = I_{DSS}(1+U_{зи}/U_{отс})^2 верна ТОЛЬКО в насыщении. Пока не проверена граница Uси.нас=Uотс+UзиU_{си.нас} = U_{отс}+U_{зи}, использовать её нельзя.
  • Путаница со знаком UзиU_{зи}. Для n-канального JFET напряжение затвор-исток отрицательно (или равно нулю); подстановка положительного значения даёт ток стока больше IDSSI_{DSS}, чего физически не бывает.
  • Смешение напряжения отсечки и порогового напряжения МОП-транзистора. Величины похожи по смыслу, но UотсU_{отс} у JFET - это напряжение полного перекрытия уже существующего канала, а UпорU_{пор} у МОП-транзистора с индуцированным каналом - напряжение появления канала; знаки и физика разные.
  • Игнорирование границы области при построении графика. Выходная характеристика - не одна гладкая кривая, а излом: парабола до Uси.насU_{си.нас}, затем горизонтальный (в идеальной модели) участок насыщения.
  • Расчёт крутизны как отношения Iс/UзиI_с/U_{зи}. Крутизна - это производная, а не отношение значений; вычислять её нужно по формуле выше или как наклон касательной к передаточной характеристике.

FAQ

Чем выходная характеристика полевого транзистора отличается от входной характеристики биполярного? У полевого транзистора управляющий электрод (затвор) практически не потребляет тока - входной характеристики в привычном смысле нет. Есть только передаточная характеристика Iс(Uзи)I_с(U_{зи}), которая по роли похожа на входную, но связывает ток стока с напряжением, а не ток базы с напряжением база-эмиттер.

Что произойдёт с током стока, если UзиU_{зи} станет равным напряжению отсечки? Ток стока станет равным нулю при любом UсиU_{си}: канал полностью перекрыт областью объёмного заряда, и транзистор заперт независимо от напряжения на стоке.

Зависит ли ток стока в насыщении от напряжения сток-исток? В идеализированной квадратичной модели - нет, ток в насыщении постоянен и зависит только от UзиU_{зи}. В реальном приборе присутствует небольшой наклон из-за эффекта модуляции длины канала, но для учебных задач им обычно пренебрегают.

Коротко

Выходная характеристика полевого транзистора состоит из триодной области, где ток стока растёт по параболе Iс=IDSS[2(1+Uзи/Uотс)(Uси/Uотс)(Uси/Uотс)2]I_с = I_{DSS}[2(1+U_{зи}/U_{отс})(U_{си}/U_{отс}) - (U_{си}/U_{отс})^2], и области насыщения, где действует формула Шокли Iс=IDSS(1+Uзи/Uотс)2I_с = I_{DSS}(1+U_{зи}/U_{отс})^2. Граница между областями - Uси.нас=Uотс+UзиU_{си.нас} = U_{отс}+U_{зи}. Передаточная характеристика - это та же формула насыщения, выраженная через UзиU_{зи} при фиксированном достаточно большом UсиU_{си}, а её наклон даёт крутизну транзистора SS - ключевой параметр для расчёта усилительного каскада.

Доверьте текст нейросети EssayAI

Открыть EssayAI

Бесплатно, на русском языке и без VPN

Читайте также

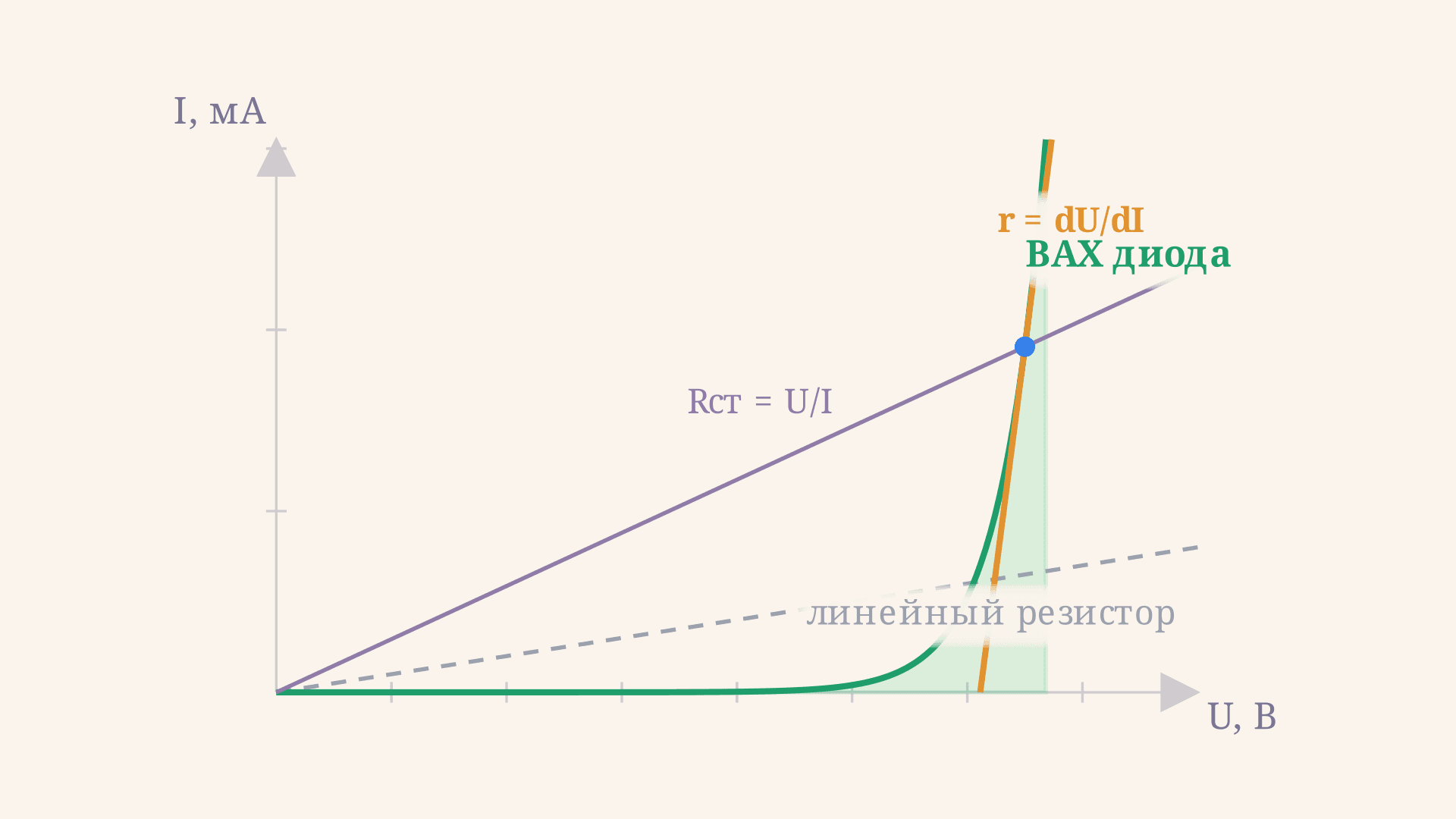

Вольт-амперная характеристика нелинейного элемента
