Термическое сопротивление стенки: формула и расчёт

Термическое сопротивление теплопроводности стенки показывает, насколько сильно материал и толщина слоя мешают проходить через него тепловому потоку. Чем оно больше, тем меньше тепла уходит наружу зимой при той же разнице температур внутри и снаружи, и тем теплее в помещении при прочих равных. Понятие используется и в задачах по теплотехнике, и на практике: именно через сумму термических сопротивлений слоёв стены нормируют требования к теплоизоляции зданий. Разберём, откуда берётся формула сопротивления одного слоя, как складывать сопротивления многослойной стены, что добавляют коэффициенты теплоотдачи поверхностей и как всё это связано с плотностью теплового потока. Ниже - калькулятор, который сразу считает сопротивление стены по выбранным материалам и толщинам, а дальше разберём каждую формулу подробно.

Термическое сопротивление одного слоя

Для плоской однородной стенки толщиной $\delta$ из материала с коэффициентом теплопроводности $\lambda$ термическое сопротивление теплопроводности определяется как

$$R = \frac{\delta}{\lambda}.$$

Величина измеряется в м²·К/Вт. Формула следует напрямую из закона Фурье: плотность теплового потока через плоскую стенку в стационарном режиме равна $q = \lambda\,\Delta T / \delta$, где $\Delta T$ - разность температур на противоположных поверхностях слоя. Если переписать это как $\Delta T = q \cdot (\delta/\lambda)$, видно, что $\delta/\lambda$ играет ту же роль, что сопротивление в законе Ома: чем оно больше, тем сильнее падает температура при заданном потоке. Отсюда и название - термическое сопротивление, а вся конструкция расчёта многослойной стены прямо повторяет расчёт последовательной электрической цепи.

Ключевое следствие: сопротивление растёт с толщиной и падает с ростом теплопроводности материала. Кирпичная стена толщиной 38 см с $\lambda = 0{,}7$ Вт/(м·К) даёт $R \approx 0{,}54$ м²·К/Вт, а слой минеральной ваты толщиной всего 10 см при $\lambda = 0{,}045$ Вт/(м·К) даёт $R \approx 2{,}22$ м²·К/Вт - вчетверо больше при в разы меньшей толщине. Именно поэтому эффективная теплоизоляция стен строится не на утолщении несущей стены, а на добавлении отдельного слоя утеплителя с низкой теплопроводностью.

Сопротивление многослойной стены

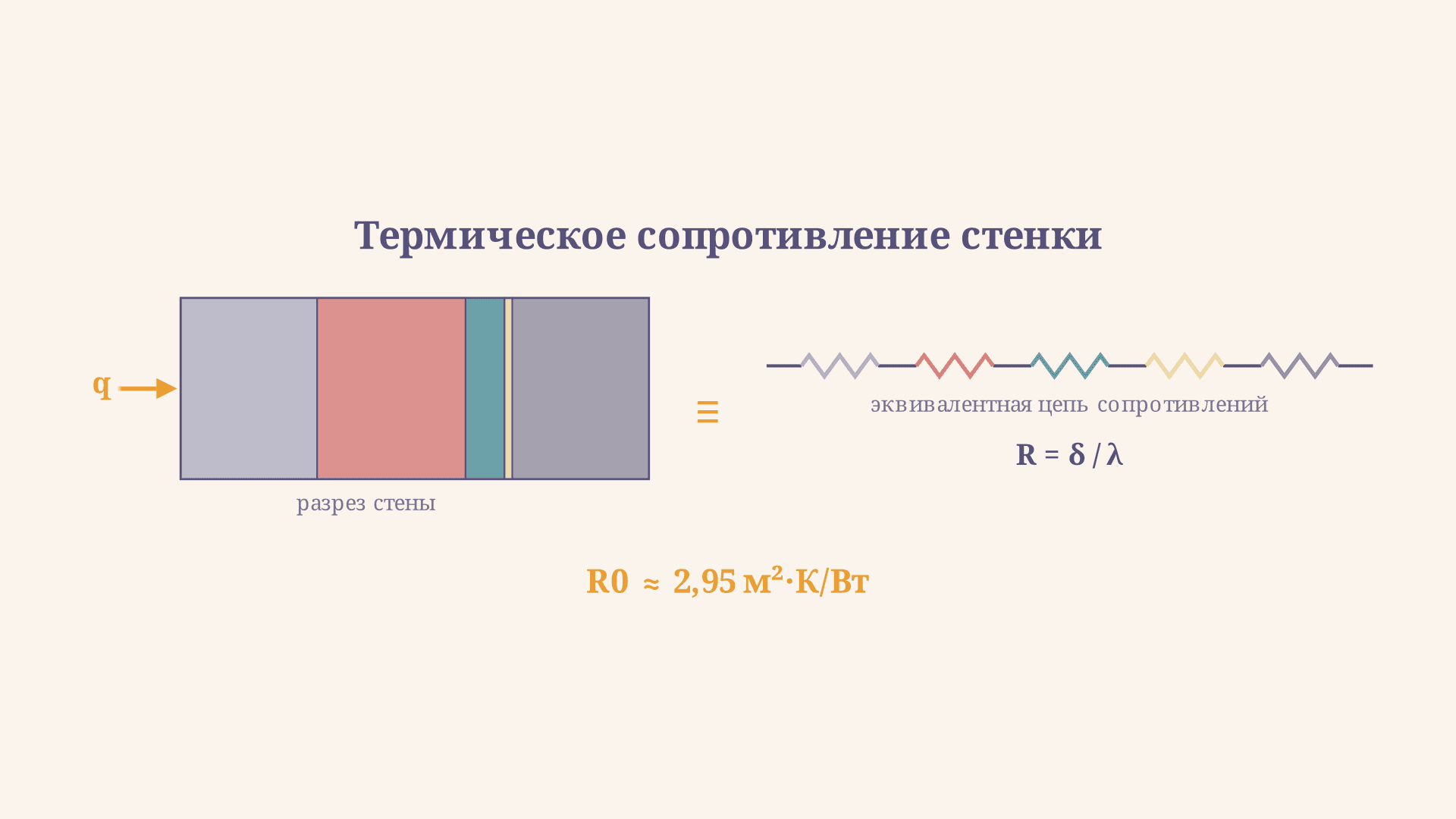

Реальная стена почти всегда многослойная: несущий слой (кирпич, бетон, дерево), утеплитель и отделка. Поскольку тепловой поток проходит все слои последовательно и в стационарном режиме одинаков в каждом сечении, термические сопротивления слоёв складываются так же, как последовательные электрические сопротивления:

$$R_\Sigma = \sum_{i=1}^{n} R_i = \sum_{i=1}^{n} \frac{\delta_i}{\lambda_i}.$$

Рассчитать для своей задачи

На видео виден главный практический вывод: тепловой поток через все слои один и тот же, а вот падение температуры на каждом слое пропорционально его сопротивлению. Поэтому в слое с большим $R$ - обычно это утеплитель - температура падает сильнее всего, а несущая стена и отделка почти не участвуют в перепаде. Это же правило работает и в обратную сторону при поиске слабого места конструкции: если в стене есть тонкий мостик холода с низким $R$ (перемычка, крепёж), именно через него уходит непропорционально много тепла.

Полное сопротивление теплопередаче

Сопротивление слоёв - не единственная часть пути тепла. У поверхностей стены есть тонкие пограничные слои воздуха, через которые тепло передаётся уже не только теплопроводностью, но и конвекцией с излучением. Их вклад учитывают через коэффициенты теплоотдачи внутренней и наружной поверхностей $\alpha_в$ и $\alpha_н$, а полное сопротивление теплопередаче стены - это

$$R_0 = \frac{1}{\alpha_в} + \sum_{i=1}^{n} \frac{\delta_i}{\lambda_i} + \frac{1}{\alpha_н}.$$

Для стен жилых зданий обычно берут нормативные значения $\alpha_в = 8{,}7$ Вт/(м²·К) и $\alpha_н = 23$ Вт/(м²·К) для зимних условий - это готовые справочные величины, которые не нужно выводить заново в каждой задаче. Слагаемые $1/\alpha_в$ и $1/\alpha_н$ обычно малы по сравнению с сопротивлением утеплителя (доли и сотые доли м²·К/Вт против единиц), но в расчётах теплопотерь их не отбрасывают - норматив требует именно $R_0$, а не сумму по слоям без плёнок.

Рассчитать для своей задачи

Полное сопротивление напрямую задаёт плотность теплового потока через стену:

$$q = \frac{\Delta T}{R_0}, \qquad Q = q \cdot A,$$

где $\Delta T$ - разность температур внутри и снаружи, $A$ - площадь стены, а $Q$ - полная мощность теплопотерь. Формула симметрична закону Ома: разность температур играет роль напряжения, тепловой поток - роль тока, а $R_0$ - сопротивления цепи.

Нормативное требование и проверка утеплителя

Строительные нормы задают минимально допустимое сопротивление теплопередаче стены $R_{0,\text{треб}}$ для конкретного региона - оно зависит от градусо-суток отопительного периода и растёт для более холодного климата. Для средней полосы России ориентировочное требование к стенам жилых зданий - около 3,2 м²·К/Вт. Типичная задача - проверить, достаточна ли выбранная толщина утеплителя, чтобы получившееся $R_0$ не оказалось ниже норматива.

Пример решения типовой задачи

Возьмём трёхслойную стену: несущий слой - кирпич глиняный толщиной $\delta_1 = 0{,}38$ м с $\lambda_1 = 0{,}7$ Вт/(м·К); утеплитель - минеральная вата толщиной $\delta_2 = 0{,}10$ м с $\lambda_2 = 0{,}045$ Вт/(м·К); отделка - штукатурка толщиной $\delta_3 = 0{,}02$ м с $\lambda_3 = 0{,}76$ Вт/(м·К). Внутри $t_в = 20\ °C$, снаружи $t_н = -26\ °C$, площадь стены $A = 10$ м².

Сначала находим сопротивление каждого слоя:

$$R_1 = \frac{0{,}38}{0{,}7} \approx 0{,}543,\qquad R_2 = \frac{0{,}10}{0{,}045} \approx 2{,}222,\qquad R_3 = \frac{0{,}02}{0{,}76} \approx 0{,}026 \ \text{м}^2\text{К/Вт}.$$

Добавляем сопротивления плёнок при нормативных $\alpha_в = 8{,}7$ и $\alpha_н = 23$ Вт/(м²·К):

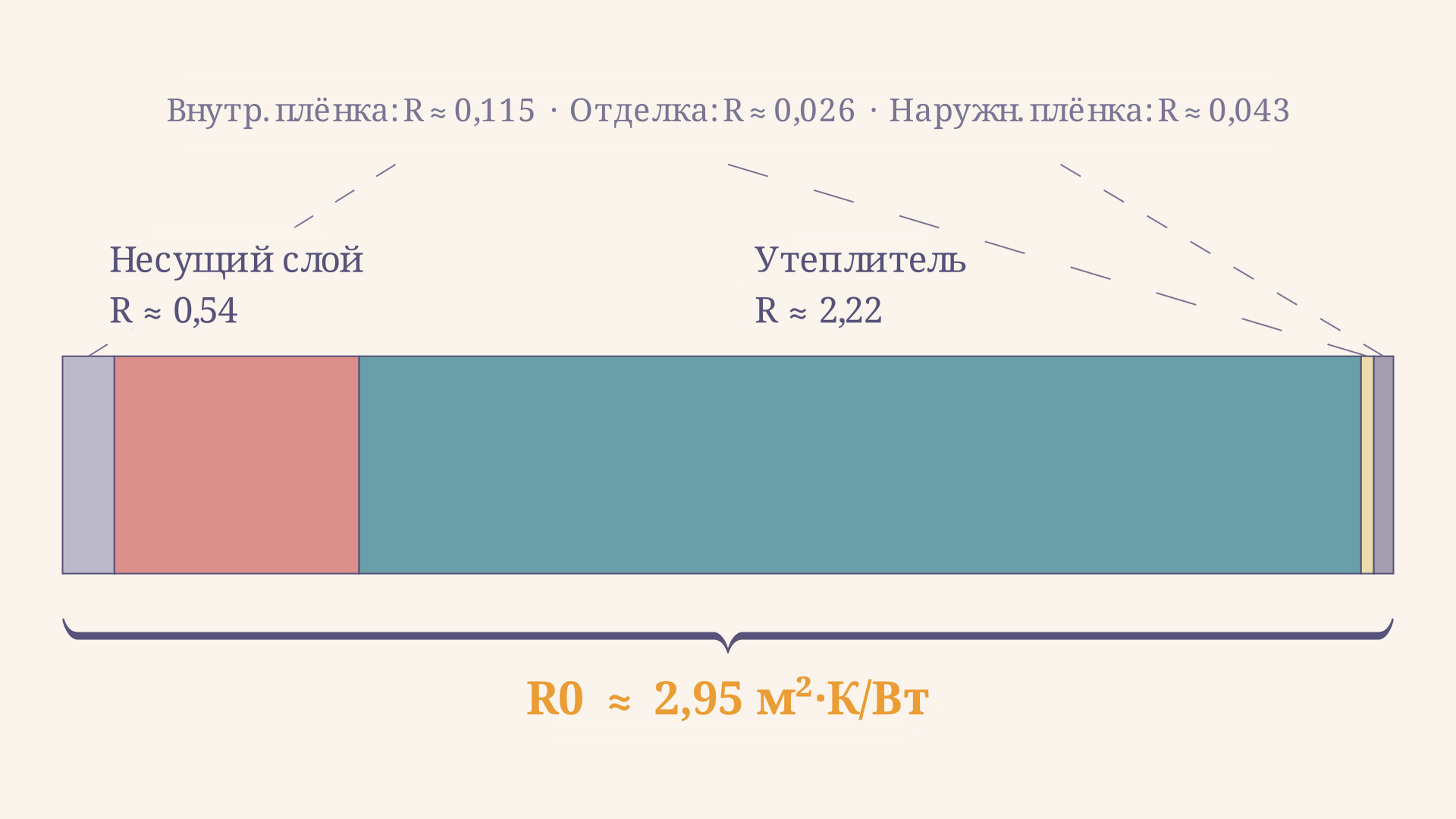

$$R_0 = \frac{1}{8{,}7} + 0{,}543 + 2{,}222 + 0{,}026 + \frac{1}{23} \approx 2{,}95\ \text{м}^2\text{К/Вт}.$$

Полученное $R_0 \approx 2{,}95$ немного не дотягивает до требуемых 3,2 м²·К/Вт - утеплитель нужно увеличить примерно до 11 см вместо 10. Тепловой поток при таком $R_0$ и разности температур $\Delta T = 20 - (-26) = 46\ °C$:

$$q = \frac{46}{2{,}95} \approx 15{,}6\ \text{Вт/м}^2, \qquad Q = 15{,}6 \cdot 10 \approx 156\ \text{Вт}.$$

То есть при заданных условиях через 10 квадратных метров такой стены уходит около 156 Вт тепла - величина сопоставима с мощностью одной лампы накаливания, но набирается со всей площади ограждающих конструкций здания.

Частые ошибки

• Забыли добавить сопротивления поверхностей. $R_0$ - это не только сумма $\delta_i/\lambda_i$ по слоям, но обязательно плюс $1/\alpha_в$ и $1/\alpha_н$. Без них результат занижен, особенно заметно на тонких стенах.
• Перепутали теплопроводность материала стены и утеплителя. У кирпича и бетона $\lambda$ на порядок больше, чем у современных утеплителей - подстановка не того значения меняет ответ в разы.
• Складывают толщины вместо сопротивлений. Нельзя просто сложить $\delta_1 + \delta_2 + \delta_3$ и поделить на одно эффективное $\lambda$ - у каждого слоя своя теплопроводность, складывать нужно именно отношения $\delta_i/\lambda_i$.
• Путают термическое сопротивление слоя $R$ и сопротивление теплопередаче $R_0$. Это разные величины: первая относится к одному слою или к сумме слоёв без плёнок, вторая включает и поверхности. В нормативных документах фигурирует именно $R_0$.
• Не переводят единицы толщины. Толщина в формуле берётся в метрах, а не в сантиметрах или миллиметрах - забытый перевод даёт результат, заниженный в 100 или 1000 раз.

FAQ

Чем термическое сопротивление отличается от коэффициента теплопроводности? Коэффициент теплопроводности $\lambda$ - это свойство материала (Вт/(м·К)), не зависящее от толщины. Термическое сопротивление $R = \delta/\lambda$ - характеристика конкретного слоя заданной толщины, растёт вместе с толщиной при том же материале.

Как посчитать сопротивление стены с несколькими одинаковыми слоями? Если несколько слоёв сделаны из одного материала, их толщины можно просто сложить и посчитать одно $R = (\delta_1 + \delta_2)/\lambda$ - результат совпадёт с суммой отдельных сопротивлений. Для разных материалов так делать нельзя.

Зависит ли термическое сопротивление от разности температур? Нет, $R$ и $R_0$ определяются только геометрией слоёв и теплопроводностью материалов. Разность температур влияет на тепловой поток $q = \Delta T/R_0$, но не на само сопротивление, если теплопроводность материала не меняется заметно с температурой.

Коротко

Термическое сопротивление слоя стены равно $R = \delta/\lambda$, а сопротивления последовательных слоёв складываются: $R_\Sigma = \sum \delta_i/\lambda_i$. Полное сопротивление теплопередаче добавляет к этой сумме плёнки поверхностей: $R_0 = 1/\alpha_в + R_\Sigma + 1/\alpha_н$. Именно $R_0$ сравнивают с нормативным значением и используют для расчёта теплового потока $q = \Delta T/R_0$ и теплопотерь $Q = qA$. Основной практический вывод - усиливать нужно слой с наименьшей теплопроводностью, обычно утеплитель, а не несущую стену.
